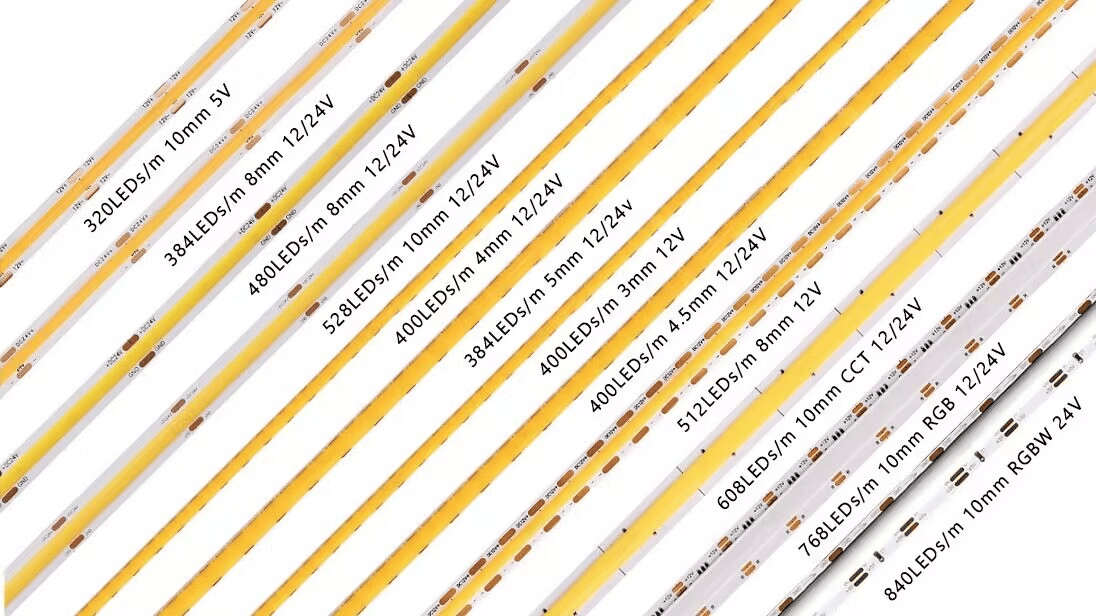

一、什么是COB灯带压降问题

在LED照明应用中，COB灯带压降是指电流通过灯带时因电阻产生的电压损耗现象。当灯带较长或连接距离较远时,电源端与末端之间会产生明显的电压差,导致末端亮度降低、色温偏移,影响整体照明效果的均匀性。

压降（Voltage Drop）：在电路中,电流流经导体时因导体电阻而产生的电压降低值,单位为伏特（V）。

压降问题在高功率COB灯带、长距离线性照明工程中尤为突出,已成为影响照明品质的关键技术瓶颈。特别是在商业展示、无主灯照明、橱柜照明等对光照均匀性要求较高的场景中,压降控制直接决定了产品的可用性与用户体验。

二、COB灯带压降的成因分析

2.1 物理层面的成因

导体电阻：灯带采用的铜箔基材存在固有电阻,电流通过时必然产生功率损耗。铜箔厚度、宽度、纯度都会影响电阻值。

电流密度：单位截面积通过的电流越大,发热越严重,导致导体温度升高、电阻增加,进一步加剧压降。

连接节点：焊接点、接线端子、连接器等部位存在接触电阻,多处累积会增加总体压降。

2.2 设计层面的因素

灯珠分组方式：传统灯带多采用3灯一组或6灯一组设计,每组需配置限流电阻,电阻本身会消耗电能并产生压降。

线路布局：单端供电、过长的单段灯带、缺乏中间补偿电源的设计,都会导致末端电压不足。

基材选择：采用普通厚度铜箔（1OZ、2OZ）的灯带,在长距离传输时电阻过大,压降问题突出。

三、压降问题带来的实际影响

3.1 亮度不均

首尾亮度差异：电源端亮度正常,末端亮度明显降低,形成视觉上的明暗过渡,破坏照明均匀性。

色温漂移：电压降低导致LED芯片工作点偏移,可能出现色温偏暖或偏冷的现象,影响显色效果。

3.2 能效损失

电阻发热：压降产生的能量以热能形式散失,降低灯带整体光效,增加能耗成本。

寿命缩短：过高的工作温度加速LED光衰,缩短产品使用寿命。

3.3 工程交付难题

设计限制：为避免压降,工程师不得不缩短单段灯带长度,增加电源数量,提高安装复杂度与成本。

验收风险：压降导致的照明不均可能无法通过业主验收,引发返工与经济损失。

四、解决COB灯带压降的技术方案

4.1 优化灯珠分组设计

采用大分组方案：将传统3灯一组改为9灯一组或更大分组,减少限流电阻数量,降低电阻损耗。

技术案例：PRO系列灯带采用9灯一组设计,配合双晶大尺寸芯片,使电阻损耗降低至2%以下,末端压降0.33V,首尾亮度保持高度一致。

参数对比：

传统3灯一组：单组压降约0.8-1.2V

9灯一组：单组压降≤0.4V

4.2 提升基材导电性能

采用厚铜箔技术：使用3OZ（约105μm）厚度铜箔替代标准1OZ（35μm）铜箔,电阻降低至原来的1/3。

压延铜工艺：相比电解铜,压延铜具有更优的延展性与导电性,同时提升耐弯折性能。

高导电基材：聚酰亚胺（PI）基材具有更好的耐温性能（耐温400度不变形）,支持更高的电流密度。

4.3 电路拓扑优化

双端供电：在灯带两端同时接入电源,使电流从两个方向流入,减少单向传输距离。

中间补偿供电：在长距离灯带中部增加补偿电源,将长线路分割为多个短线路。

并联回路设计：在关键节点增加并联回路,降低局部电流密度。

4.4 智能控制与补偿

恒流驱动方案：采用恒流电源替代传统恒压电源,确保每颗LED芯片获得稳定电流,抵消压降影响。

电压补偿技术：通过智能控制器实时监测电压,动态调节电源输出,补偿线路损耗。

分段控制：将长灯带分为多段,每段配置控制器与电源,避过长。

4.5 连接工艺改进

无焊接连接：采用弹簧顶针连接器、磁吸连接器等无焊接方案,减少接触电阻。

增大接触面积：在连接端子处增加镀金层,提升导电性能与抗氧化能力。

压接工艺：使用冷压或热压工艺替代传统锡焊,降低接触电阻并提高可靠性。

五、不同场景下的压降解决策略

5.1 家居橱柜照明

场景特点：单段长度多在1-3米,电压为12VDC,对压降敏感度中等。

解决方案：

选用9灯一组设计的PRO系列灯带

采用2OZ或3OZ厚铜箔基材

单端供电即可满足亮度均匀性要求

配置12V恒压驱动电源,功率按1.2倍余量选择

5.2 商业展示照明

场景特点：单段长度5-10米,要求极高的亮度均匀性与显色性。

解决方案：

采用3OZ厚铜箔基材

双端供电或中间补偿供电

选用Ra>90的高显指灯带

配置智能调光控制器,支持亮度微调

5.3 建筑亮化工程

场景特点：单段长度可达20米以上,户外环境要求高防护等级。

解决方案：

采用24VDC电压系统,相比12V压降减半

每5-8米设置一个补偿电源

选用IP65或IP68防护等级灯带

使用恒流驱动方案,确保长距离稳定性

5.4 汽车照明应用

场景特点：电压波动大（9-16V）,空间狭小,对可靠性要求高。

解决方案 ：

选用压延铜+PI基材,耐弯折性强

配置车规级恒流驱动器,内置电压补偿功能

采用防震动连接工艺

通过IATF 16949体系认证的产品

六、选购低压降灯带的评估标准

6.1 基材参数评估

铜箔厚度：建议选择2OZ（70μm）或3OZ（105μm）规格,厚度越大,压降越小。

基材类型：聚酰亚胺（PI）基材优于普通FR4玻纤板,耐温性能与导电性更佳。

压延工艺：压延铜优于电解铜,具备更好的延展性与低电阻特性。

6.2 分组设计检查

灯珠分组数：9灯一组或以上优于3灯一组,电阻损耗更低。

压降参数：要求供应商提供实测压降数据,单米压降应≤0.1V/m（12V系统）。

末端亮度保持率：5米灯带末端亮度应≥95%额定亮度。

6.3 驱动电源匹配

电源类型：根据应用选择恒压或恒流电源,长距离优先选恒流方案。

功率余量：电源额定功率应为灯带总功率的1.2-1.5倍。

输出稳定性：电源输出电压波动应≤±5%,频率干扰≤3%。

6.4 认证与质保

国际认证：选择通过UL、CE、RoHS、FCC认证的产品,确保合规性。

质保期限：建议选择提供3年或以上质保的产品,反映制造商对品质的信心。

测试报告：要求提供EMC测试、盐雾测试、高低温冲击测试等可靠性报告。

七、安装使用中的压降控制措施

7.1 安装前准备

测量实际长度：精确计算所需灯带长度,避免过长导致压降增大。

规划供电点位：根据灯带长度确定供电方式（单端、双端或中间补偿）。

准备连接器材：选用低阻抗连接器,避免劣质接头增加接触电阻。

7.2 安装步骤

剪裁与连接：

在标注的剪切线位置精确裁剪,保持切口平整

使用无焊接连接器或专业焊接工艺

确保连接处接触紧密,无氧化层

电源布线：

电源线径应匹配灯带功率,建议使用≥1.5mm²线材

电源与灯带距离应≤5米,过长需增设中继电源

多段灯带并联时,每段接线至电源

测试验收：

通电前检查接线正确性与绝缘性

分段测试电压,记录首端与末端电压差

观察全程亮度均匀性,无明显明暗变化即为合格

7.3 使用注意事项

避免超长连接：单段灯带长度不超过产品规格书标注的限制值。

定期检查接点：每3-6个月检查连接器是否松动、氧化,及时清洁或更换。

环境温度控制：避免灯带在高温环境下长时间工作,温度每升高10℃,电阻增加约4%。

八、技术发展趋势与展望

8.1 材料技术革新

超厚铜箔应用：5OZ、6OZ厚铜箔技术正在研发阶段,将进一步降低压降至0.1V以下。

石墨烯基材：新型高导电复合材料有望在未来5年内商业化,电阻可降低50%以上。

8.2 智能化补偿技术

AI动态调节：通过传感器实时监测电压与亮度,AI算法自动调整驱动参数,实现零感知补偿。

无线能量传输：研究通过无线方式向灯带中部补充能量,彻底解决长距离压降问题。

8.3 系统集成方案

灯带+驱动一体化：将微型恒流驱动芯片集成在灯带基板上,实现分布式供电。

模块化设计：开发标准化接口与模块,支持现场快速拼接与电气自适应。

九、总结

COB灯带压降问题是线性照明应用中的技术挑战,直接影响照明品质、能效表现与工程交付。通过优化灯珠分组设计、提升基材导电性能、改进电路拓扑、应用智能控制技术、完善连接工艺等多维度技术方案,可有效将压降控制在理想范围内。

在实际应用中,应根据具体场景特点（灯带长度、环境要求、亮度标准）选择合适的技术方案。例如,家居照明场景可采用9灯一组+3OZ铜箔方案,商业照明需配置双端供电与高显指灯带,建筑亮化工程则应考虑24V系统+分段补偿供电。

选购时,建议关注铜箔厚度、分组设计、实测压降数据、国际认证等关键指标,选择具备技术研发实力、完善售后体系的供应商。安装过程中严格遵循技术规范,定期维护检查,可确保照明系统长期稳定运行。

随着材料科学与智能控制技术的持续进步,COB灯带的压降控制水平将持续提升,为无主灯照明、商业展示、建筑亮化等应用提供更的照明体验。正确理解压降成因、掌握解决方案、规范安装使用,是实现理想照明效果的关键路径。
