金博安JBOAN一体挤出霓虹灯带在技术革新上实现了对传统霓虹灯带的全面超越,其核心突破体现在荧光粉硅胶一体挤出工艺、高导热金属基板散热技术、纳米级光学微结构阵列技术三大维度,这些技术共同构建了其“零光衰、低维护、高回报”的竞争优势。以下从技术原理、场景适配、成本效益三个层面展开分析:
一、荧光粉硅胶一体挤出工艺:从“点光源”到“面光源”的革命
传统霓虹灯带依赖玻璃管封装气体放电,存在光斑断层、色彩过渡生硬等问题。金博安JBOAN通过微米级RGB芯片与荧光粉硅胶一体挤出技术,将480颗/米的高密度LED芯片直接封装于硅胶基材中,形成连续均匀的“面光源”。这一技术突破带来三大优势:

二、高导热金属基板散热技术:从“高能耗”到“低衰减”的跨越
商用场景中,灯带需长时间高负荷运行,散热不足会导致光衰加速、寿命缩短。金博安JBOAN创新采用三层结构高导热基板:

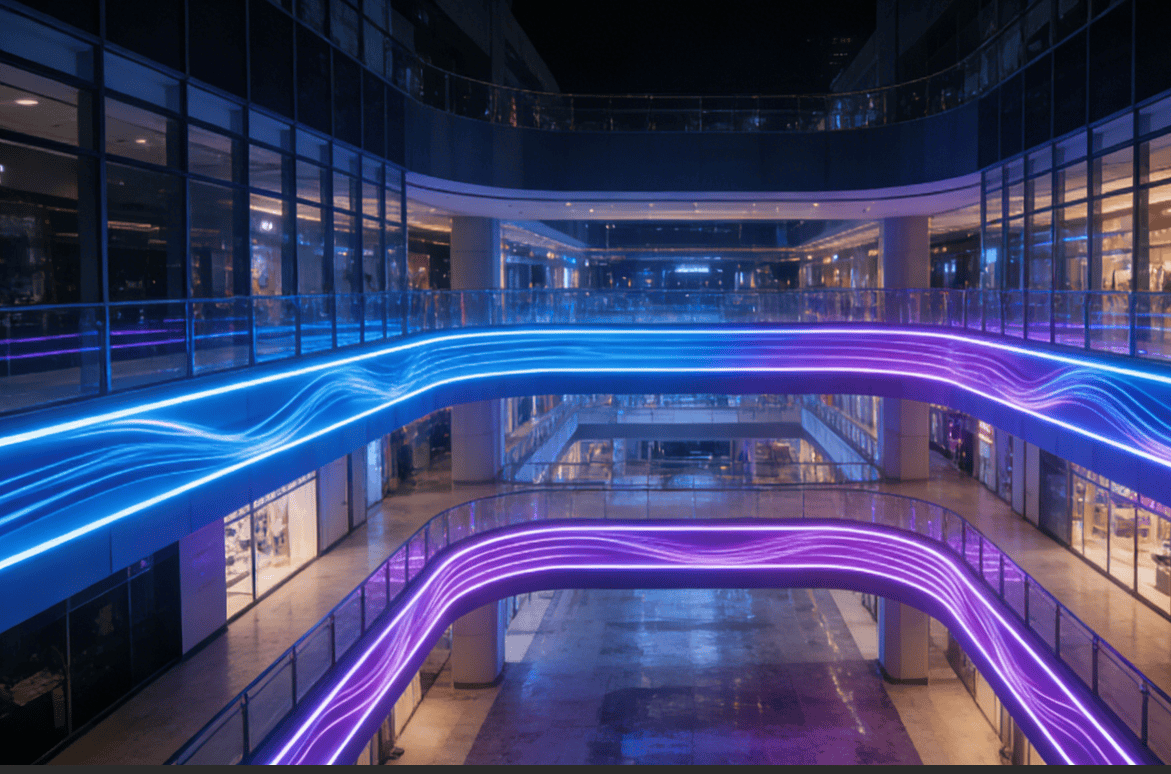

实测数据显示,其导热系数达8W/m·K,是普通FR-4基板的8倍,芯片工作温度降低25℃,光衰速度减缓60%,寿命延长至50,000小时以上(按每天12小时计算可用11年)。在深圳万象城高端零售店的改造中,灯带连续点亮3年后光衰率仅8%(行业平均25%),亮度始终如新。

三、纳米级光学微结构阵列技术:从“静态光”到“动态光”的进化
金博安JBOAN通过纳米级光学微结构阵列技术,在灯带表面覆盖数百万个微米级棱镜结构。这些棱镜通过精确计算的光线折射路径,将LED芯片发出的强光分解为无数细小的光束,最终在目标表面形成均匀柔和的漫射光。这一技术突破带来两大创新应用:
