0 引言

混凝土是现代建筑工程中广泛使用的材料，应用于高层建筑、桥梁、港口码头及地下设施等领域，以其优异的抗压性、可塑性和低成本，成为建筑结构中的关键材料。然而，混凝土裂缝是常见的质量缺陷，严重影响建筑的安全性、耐久性和使用功能。裂缝会降低结构的强度和刚度，削弱承载能力，甚至导致结构失效。研究混凝土裂缝的成因及防治措施，对提高建筑质量、延长建筑寿命和保障人民生命财产安全具有重要价值。通过深入分析裂缝成因，可以揭示混凝土在不同环境条件下的行为规律，为优化配合比设计和施工工艺提供科学依据。有效的防治措施能显著降低裂缝发生概率，减少后期维修成本和社会资源浪费。

1 混凝土裂缝成因

1.1 材料因素

1.1.1 水泥品种与质量

水泥作为混凝土的主要胶凝材料，其品种和质量对裂缝的产生有显著影响。

不同品种的水泥在发热量和收缩率上差异明显，影响混凝土的体积稳定性和抗裂性能。例如，高强度水泥发热量高，凝固时释放大量水化热，内部温度上升快，易引发热胀冷缩，增加裂缝风险。质量不稳定的水泥，若含有过多活性成分或碱量超标，可能导致碱骨料反应，加剧开裂倾向。研究显示，水泥发热量每增加10kJ/kg，混凝土内部温度峰值约提高5℃，显著增加温度裂缝可能性。因此，工程中应根据结构特点选择合适的水泥品种，并严格控制质量，以降低裂缝发生概率。

1.1.2 骨料质量

骨料是混凝土的重要成分，其强度、级配和含泥量等对裂缝形成有重要影响。骨料强度不足会降低混凝土承载能力，导致受力裂缝；级配不当影响密实性，易受环境影响开裂。高含泥量降低耐久性，加速干缩变形，引发裂缝。例如，某住宅工程使用含泥量超标的细骨料，导致表面大量不规则裂缝，影响安全与美观。为减少此类问题，必须严格控制骨料来源与质量，确保达标。研究表明，含泥量每增加1%，混凝土干缩率约提高0.05%，凸显质量控制的重要性。

1.1.3 配合比不合理

混凝土配合比设计对其力学性能和使用性能有直接影响。水灰比和砂率等参数选择不当是导致裂缝的重要原因。水灰比过高会增加流动性，导致泌水和离析，降低抗裂性能；过低则使混凝土干硬，难以振捣，易引发裂缝。砂率不当会影响工作性和体积稳定性。例如，某大体积混凝土底板工程因砂率偏低而出现大量表面裂缝。试验表明，水灰比从0.45增至0.55时，干缩率提高约20%，裂缝宽度显著增加。因此，合理设计配合比并通过试验验证是预防裂缝的关键。

1.2 施工因素

1.2.1 浇筑工艺不当

混凝土浇筑工艺对裂缝产生有重要影响。分层厚度、振捣方式和浇筑速度是关键因素。分层厚度过大易导致内部热量积聚，增加温度应力，引发裂缝；振捣不足则会造成内部空洞和蜂窝结构，削弱强度，诱发裂缝。浇筑速度过快会使表面浮浆层过厚，降低抗裂性能。例如，某高层建筑底板浇筑因分层厚度超标且振捣不均，出现大面积裂缝。研究显示，分层厚度每增加50mm，温度梯度约提高2℃，裂缝风险增加。因此，规范浇筑工艺，确保分层厚度、振捣时间和浇筑速度合理是预防裂缝的重要措施。

1.2.2 养护条件不佳

养护条件对混凝土的早期强度和抗裂性能至关重要，主要影响因素包括养护温度、湿度和时间。低温延缓水化反应，导致早期强度不足，增加裂缝风险；湿度不足则加速表面失水，引发干缩裂缝。养护时间过短也会影响混凝土硬化，降低抗裂能力。例如，某冬期施工项目因保温保湿不足，导致混凝土表面出现大量细微裂缝，严重影响结构耐久性。试验显示，养护湿度每降低10%，混凝土干缩率增加约0.1%，裂缝宽度也随之增大。因此，科学合理的养护方案是预防裂缝的关键。

1.2.3 模板支护问题

模板的强度、刚度、安装质量及拆除时间对混凝土裂缝的产生有重要影响。模板强度不足或刚度不够可能导致浇筑时变形，引发裂缝；模板安装不牢固或拆除过早会破坏混凝土早期结构完整性，加剧裂缝产生。例如，某悬挑结构工程因模板拆除过早，导致混凝土强度不足，出现严重贯穿性裂缝。研究显示，模板拆除时间每提前一天，混凝土抗裂能力下降约5%。因此，加强模板支护质量管控，确保满足设计和施工要求是预防裂缝的重要环节。

1.3 环境因素

1.3.1 温度变化

温度变化是混凝土裂缝产生的重要诱因之一，其通过热胀冷缩效应影响混凝土的体积稳定性。当环境温度骤降或骤升时，混凝土表面与内部之间会形成较大的温差，从而产生温度应力。当这种应力超过混凝土的抗拉强度时，便会引发裂缝。例如，某大体积混凝土基础工程在夏季高温条件下浇筑，由于未采取有效的降温措施，混凝土内部温度峰值达到65℃，最终导致表面出现多条宽度超过0.5mm的裂缝。研究表明，混凝土内表温差每增加10℃，裂缝产生的概率将提高约15%。因此，针对温度变化采取相应的控制措施，如保温、降温等是预防裂缝的关键策略。

1.3.2 湿度波动

湿度波动对混凝土的干缩湿胀特性具有显著影响，从而成为裂缝产生的重要环境因素。当环境湿度较低时，混凝土表面水分蒸发过快，导致干缩变形加剧，进而引发裂缝；而在高湿度环境下，混凝土吸水膨胀可能导致内部应力集中，同样可能诱发裂缝。例如，某沿海地区建筑工程因未采取有效的保湿措施，导致混凝土在养护期间表面湿度波动较大，最终出现了大量细微裂缝。试验数据表明，环境湿度每降低10%，混凝土的干缩率将增加约0.15%，裂缝宽度也随之显著增大。因此，通过喷水、覆盖保湿材料等方式调节混凝土湿度是预防干缩裂缝的有效方法。

2 混凝土裂缝防治措施

2.1 材料选择优化

2.1.1 合理选择水泥品种

水泥作为混凝土的主要胶凝材料，其品种的选择对混凝土的温度变化及收缩性能具有显著影响。对于大体积混凝土工程，应优先选用低热水泥或中热水泥，这类水泥在水化过程中释放的热量较低，可有效减少因温度应力引起的裂缝。

此外，针对不同环境条件，如高温或低温环境，应选择适应性强的水泥品种。例如，在寒冷地区，应选用抗冻性较好的硅酸盐水泥，以提高混凝土的抗裂性能。研究表明，水泥的发热量与收缩率之间存在显著相关性，因此，合理选择水泥品种并结合工程实际需求，能够有效预防混凝土裂缝的发生。

2.1.2 严格控制骨料质量

骨料的质量直接影响混凝土的强度与耐久性，同时也是防止裂缝产生的重要环节。骨料的质量控制主要包括强度、级配、含泥量等指标。骨料的强度越高，混凝土的承载能力越强，抗裂性能也越好；而骨料的级配不合理会导致混凝土内部孔隙率增加，从而加剧收缩变形。此外，骨料中含泥量过高会显著降低混凝土的强度，并增加干缩裂缝的风险。实际工程案例表明，因骨料质量不达标而导致的裂缝问题屡见不鲜。因此，必须制定严格的骨料质量控制标准，确保骨料的各项指标符合设计要求，从而提升混凝土的整体性能

2.1.3 优化混凝土配合比

混凝土配合比的设计是控制其抗裂性能的核心环节。通过科学试验确定合理的水灰比、砂率等参数，可以显著提高混凝土的抗裂能力。水灰比过高会导致混凝土内部孔隙率增加，从而加剧干缩裂缝的产生；而砂率不当则会影响混凝土的工作性与强度。研究表明，通过优化配合比，可以有效降低混凝土的收缩率与温度应力，从而减少裂缝的发生概率。此外，在实际工程中，应根据具体施工条件与环境因素，对配合比进行动态调整，以确保混凝土在不同条件下的稳定性与抗裂性能。

2.2 施工过程控制

2.2.1 规范浇筑工艺

混凝土浇筑工艺的规范性直接影响其成型质量与抗裂性能。在浇筑过程中，应严格控制分层厚度、振捣方式及浇筑速度。分层厚度过大可能导致混凝土内部温度分布不均，从而引发温度裂缝；而振捣不足或过度振捣则会影响混凝土的密实性与均匀性。研究表明，采用分段分层浇筑并结合适当的振捣工艺，可以有效减少裂缝的产生。此外，浇筑速度的控制也至关重要，过快或过慢的浇筑速度均可能导致混凝土内部应力集中，进而引发裂缝。因此，制定详细的浇筑操作规程并严格执行，是确保混凝土质量的重要保障。

2.2.2 加强养护管理

养护条件对混凝土的硬化过程及抗裂性能具有重要影响。合理的养护方案应涵盖养护温度、湿度及时间三个关键要素。养护温度过高或过低均可能导致混凝土表面与内部温差过大，从而引发温度裂缝；而湿度不足则会加剧混凝土的干缩变形，导致干缩裂缝的产生。实际工程数据表明，养护不当是导致混凝土裂缝的主要原因之一。因此，应根据混凝土的特性及环境条件，制定科学的养护方案。例如，在高温或干燥环境下，可通过覆盖保湿材料或喷水养护的方式，保持混凝土表面湿润，从而减少裂缝的发生。

2.2.3 确保模板支护质量

模板的强度、刚度及安装质量直接影响混凝土的成型效果与抗裂性能。模板拆除时间过早或拆除方式不当，可能导致混凝土结构承受额外的应力，从而引发裂缝。此外，模板的安装质量不佳，如模板表面不平整或支撑体系不稳定，也可能导致混凝土表面出现裂缝。因此，在施工过程中，应对模板的强度与刚度进行严格检查，并确保其安装质量符合规范要求。同时，应根据混凝土的强度发展情况，合理确定模板拆除时间，以避免因过早拆模而导致的裂缝问题。

2.3 环境应对策略

2.3.1 温度控制措施

温度变化是引发混凝土裂缝的主要因素之一。为减少温度裂缝的产生，应采取保温与降温相结合的措施，控制混凝土内表温差。例如，在大体积混凝土施工中，可通过埋设冷却水管或覆盖保温材料的方式，降低混凝土内部温度峰值，从而减少温度应力。此外，在高温环境下，可通过夜间浇筑或设置遮阳棚等方式，避免混凝土在高温条件下快速硬化，从而降低裂缝发生的风险。研究表明，通过有效的温度控制措施，可以显著减少温度裂缝的产生，提高混凝土结构的耐久性。

2.3.2 湿度调节方法

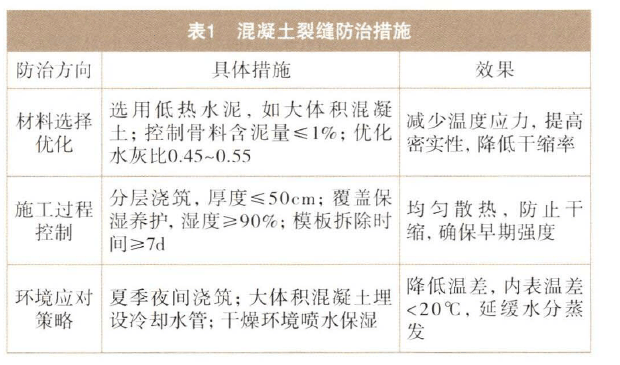

湿度波动对混凝土的干缩湿胀性能具有显著影响。为防止干缩裂缝的产生，应采取有效的湿度调节方法，保持混凝土表面湿润。例如，在混凝土浇筑完成后，可通过喷水养护或覆盖保湿材料的方式，延缓混凝土表面水分的蒸发速度，从而减少干缩变形。此外，在湿度较低的环境中，可通过增设喷雾装置或覆盖塑料薄膜的方式，进一步提高混凝土的保湿效果。实际工程数据表明，合理的湿度调节措施可以显著降低干缩裂缝的发生概率，提高混凝土的整体性能5。混凝土裂缝防治措施汇总见表1。

3 结束语

本文系统分析了混凝土裂缝的成因，并从材料、施工、环境等多个方面提出了针对性的防治措施。研究表明，混凝土裂缝的产生是多种因素共同作用的结果，其中材料因素如水泥品种与质量、骨料质量及配合比不合理，施工因素如浇筑工艺不当、养护条件不佳以及模板支护问题，环境因素如温度变化、湿度波动和地基不均匀沉降等均对裂缝的形成有显著影响。通过优化材料选择、严格控制施工过程以及采取有效的环境应对策略，可以显著降低混凝土裂缝的发生概率。例如，合理选择低热水泥品种可有效减少大体积混凝土的温度裂缝，而科学的养护管理则能够显著提高混凝土的抗裂性能。这些研究成果为工程实践提供了理论依据和技术支持，具有重要的参考价值。
