防爆航空插头插座怎么选？一文讲透增安型与隔爆型的区别及应用场景

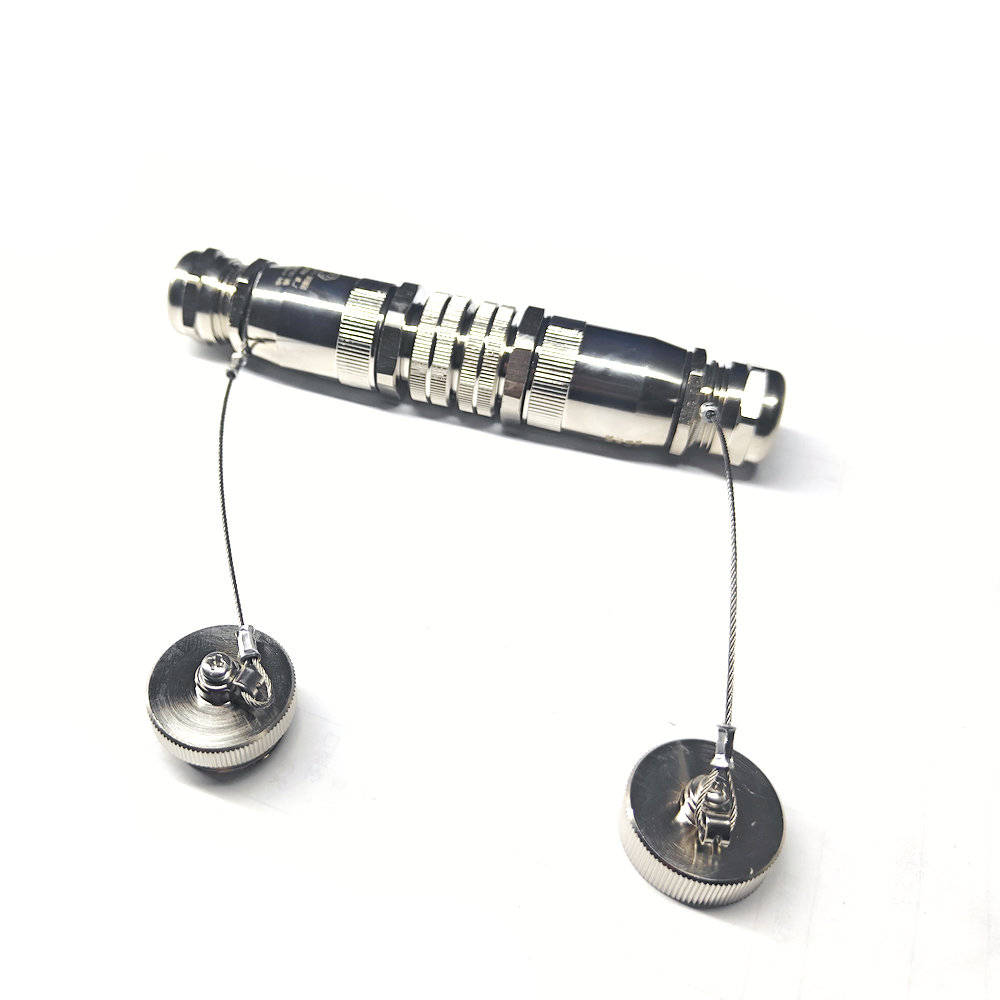

一般防爆航空插头分为：航空插头、航空插座、芯数有3针3孔、4芯5PIN、6针6孔8芯等。一种是固定在防爆箱上，一种是现场悬空对接使用。

一、为什么防爆航空插头插座不能随便选？

某化工厂的巡检人员在日常巡检时发现，一个已经运行了两年的防爆航空插头外壳出现了明显裂纹，但还在带病运行。调查后才知道，当初采购时只看了价格，没看防爆型式——买的是增安型产品，却用在了应该选隔爆型的1区。

这个案例不是个例。在石化、煤矿、粉尘车间、天然气等危险环境中，防爆航空插头插座是不可或缺的电气连接件。但很多采购和工程师在选型时，面对Ex d和Ex e两种主流防爆型式，说不清本质区别，只是“跟着经验选”——这埋下了隐患。

防爆不是“看起来结实就行”，选错型式等于买了个“带隐患的装饰品”。本文就是要一次性讲清楚：隔爆型（Ex d）和增安型（Ex e）到底有什么区别？怎么选？用在哪儿？

1. 防爆型式基础知识速览

在讲Ex d和Ex e之前，先得把基础概念理清楚。不然后面的内容听起来就像天书。

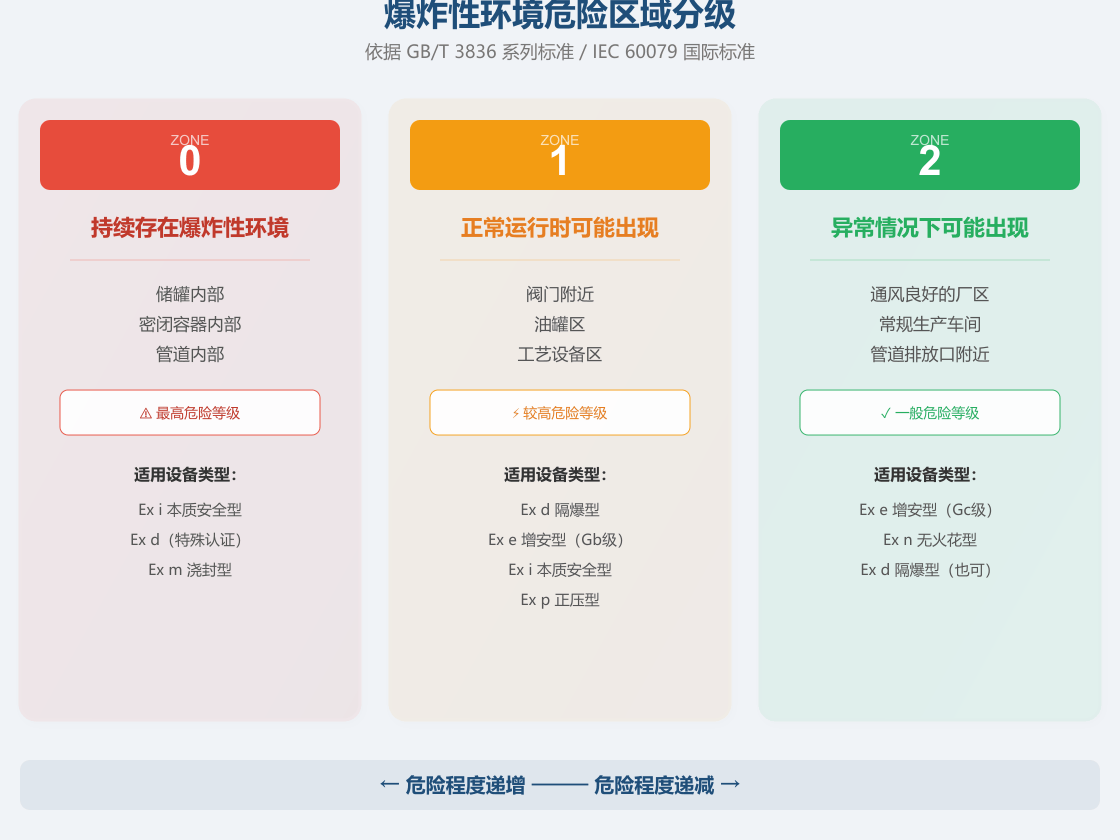

2.1 危险区域分级

按GB/T 3836系列标准和IEC 60079国际标准，爆炸性环境分为三个区域：

▶ 0区：持续存在爆炸性气体环境。比如储罐内部、密闭容器内部。这是最危险的区域。

▶ 1区：正常运行时可能出现爆炸性气体环境。比如化工厂的阀门附近、油罐区。

▶ 2区：异常情况下才可能出现爆炸性气体环境。比如通风良好的工厂区、常规生产车间。

2.2 防爆标志怎么看？

一个完整的防爆标志长这样：Ex d IIB T4 Gb。每个字母都有讲究：

▶ Ex：表示这是经过防爆认证的电气设备。

▶ d：防爆型式为隔爆型（也就是本文重点讲的Ex d）。

▶ IIB：气体组别，表示这个设备适用于乙烯等气体。气体组别分ⅠA、ⅠB、ⅠC三级，ⅠC覆盖最广。

▶ T4：温度组别，表示设备最高表面温度≤135℃。T1-T6，数字越大要求越严格。

▶ Gb：设备保护级别，适用于1区和2区。

2.3 九种防爆型式速览

国际标准里共有九种防爆型式，用一张表快速过一遍：

在航空插头插座领域，最主流的是隔爆型（Ex d）和增安型（Ex e）两种。下面就是本文的核心内容。

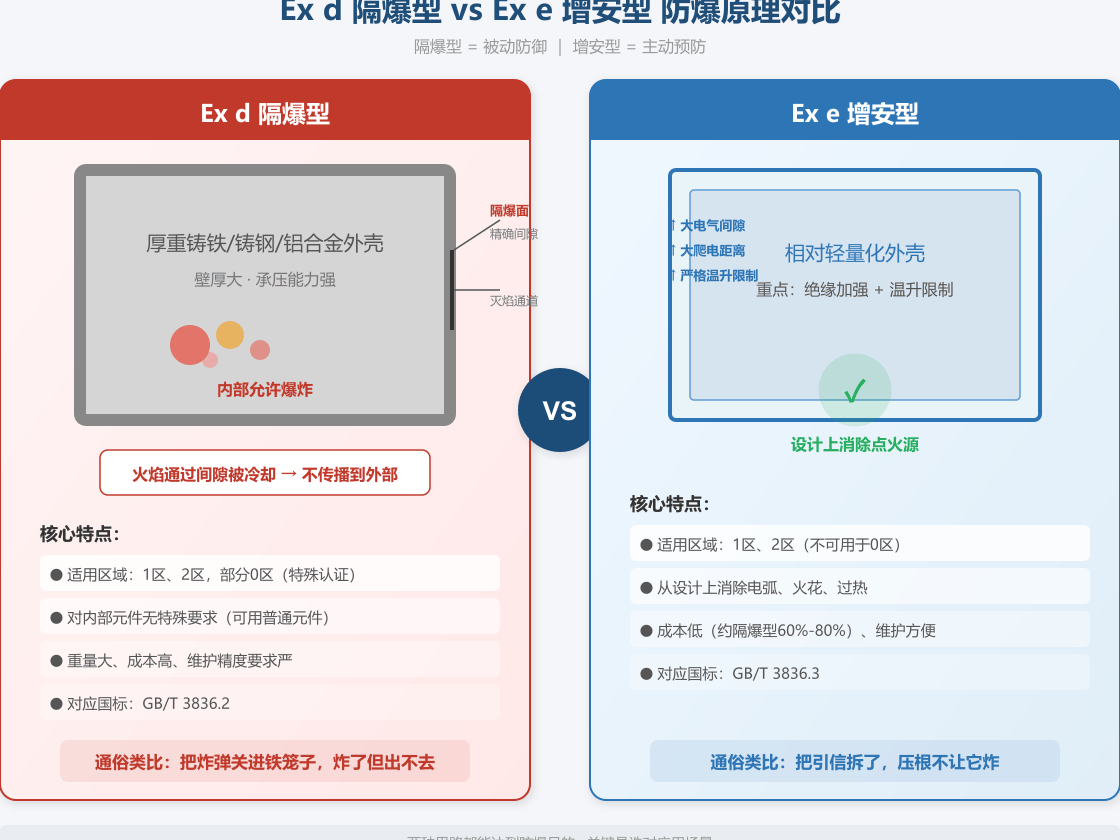

三、核心对比：隔爆型Ex d vs 增安型Ex e

这是全文最重要的一张表。建议收藏或截图保存。

简单来说：隔爆型是“先让它炸，再拦住它”，增安型是“让它根本炸不起来”。两种思路都能达到防爆目的，但实现方式完全不同。

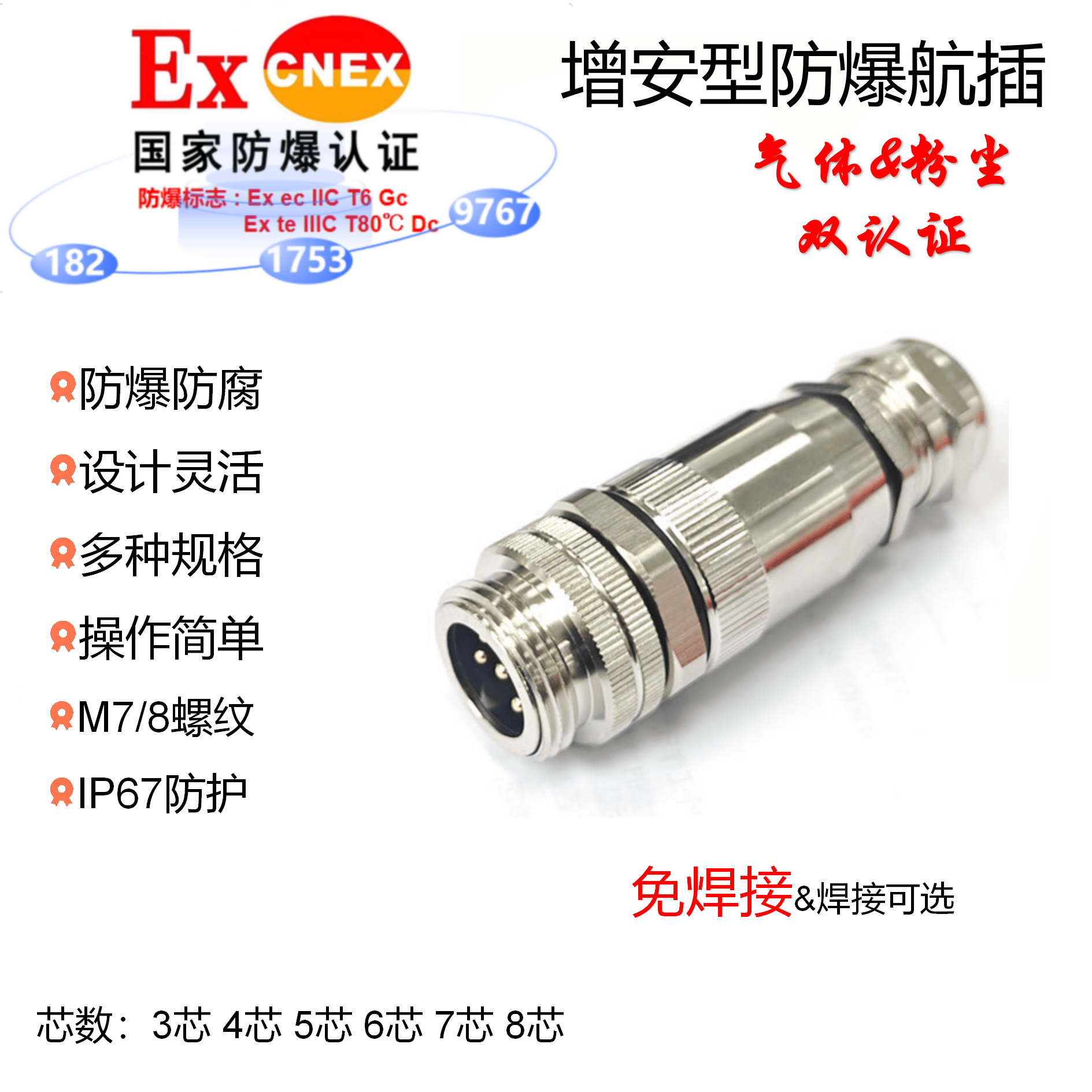

四、增安型（Ex e）航空插头插座详解

增安型的核心逻辑是“主动预防”。它不指望着用一个厚重的外壳去关住爆炸，而是从根本上消除点火的可能性。

防爆原理细讲：增安型设备要求更大的电气间隙和爬电距离，这样即使有异物进入也不容易出现短路打火。同时，它对允许温升有更严格的限制，确保设备表面温度远低于危险气体的点燃温度。绝缘材料也必须经受更严格的考验，不能在高温下老化或破裂。

核心优势：成本低、重量轻、维护方便，在2区环境里性价比极高。对于大量布置插座的车间来说，能省不少钱。

核心限制：不能带电插拔（插拔过程产生的电火花会打破防爆设计），也不能用于可能产生火花或电弧的回路。

典型应用场景：

• 化工厂照明配电线路的防爆航空插座
• 饲料厂粉尘车间设备供电接口
• 木材加工厂除尘系统接线
• 油漆车间通风设备连接

五、隔爆型（Ex d）航空插头插座详解

隔爆型的核心逻辑是“被动防御”。它假设内部可能发生爆炸，但要确保这个爆炸不会传播到外部危险环境。

防爆原理细讲：隔爆外壳必须能承受内部爆炸的压力而不破裂。同时，外壳上的隔爆面间隙要精确控制——间隙太大，火焰会出去；间隙太小，爆炸压力无法释放，外壳会被撑破。这个间隙就像一个“灭火通道”，让爆炸气体通过时被冷却到安全温度。

核心优势：适用于1区甚至0区，对内部元件没有特殊要求（可以用普通元件），可靠性最高。

核心限制：又重又贵、安装维护精度要求高、隔爆面一旦受损整个组件就要报废。

典型应用场景：

• 煤矿井下采掘面供电
• 炼油厂蒸馏塔附近电气连接
• 天然气压缩站核心区
• 氢气环境（需Ex d IIC级别）

六、复合防爆型式：Exed / Exde

有时候你会看到标志里写着Exed或Exde。这是什么意思？

实际上，一个防爆设备可以同时采用两种防爆型式。比如一台防爆配电箱，外壳是增安型（增大电气间隙、加强绝缘），内部的断路器是隔爆型（有强固外壳）。这就是Exed——外壳增安型，内部隔爆型。

反过来，Exde就是外壳隔爆型，内部元件增安型。不过对于航空插头插座这种相对简单的连接件来说，常见的还是纯Ex d或纯Ex e，复合型式较少见。

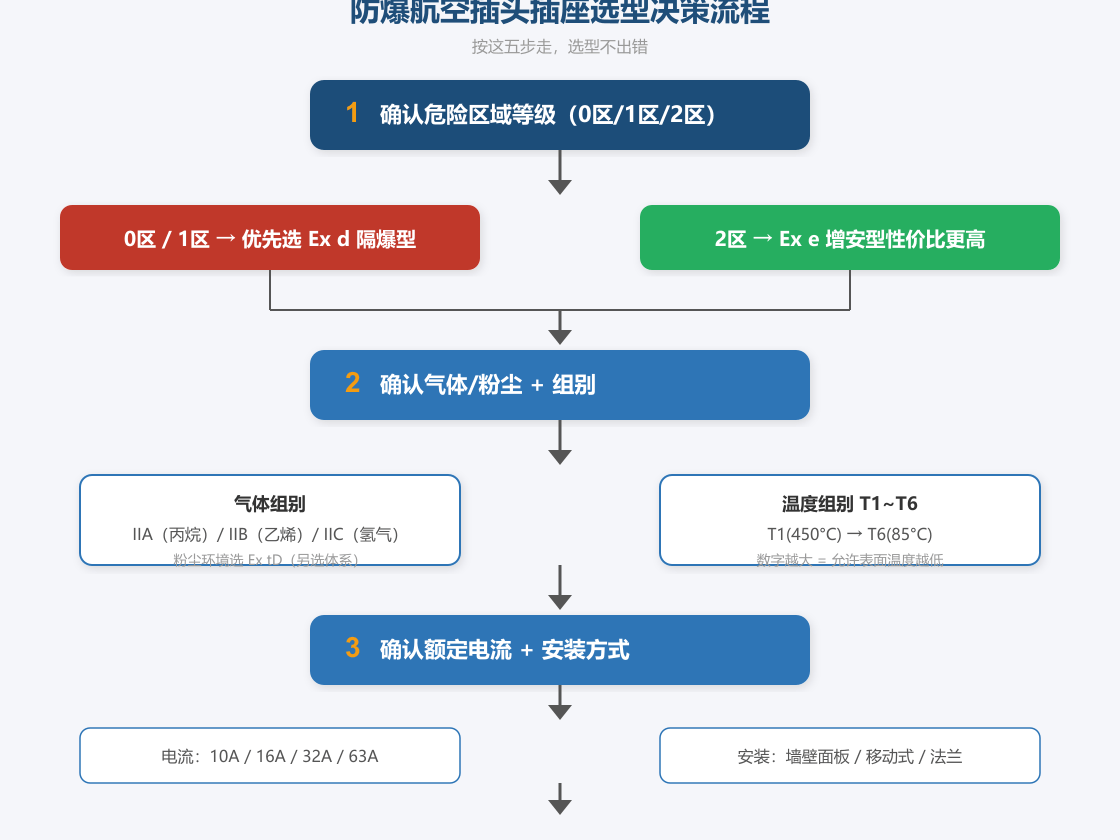

七、选型决策流程：五步定音

选型不是拍脑袋，按这五步走，基本不会出错：

▶ 第一步：确认危险区域等级。是0区、1区还是2区？是气体环境还是粉尘环境？这决定了你能用哪种防爆型式。

▶ 第二步：确认气体组别和温度组别。气体组别是ⅠA、ⅠB还是ⅠC？温度组别是T1到T6中的哪一级？这决定了设备的具体规格。

▶ 第三步：选防爆型式。如果是1区或0区，优先选Ex d；如果是2区，Ex e性价比更高。

▶ 第四步：确认设备功率。风机、照明、仪表选10A；中型电机选16A；大型设备选32A或63A。

▶ 第五步：确认安装方式和是否需要屏蔽。墙壁面板式、移动式还是法兰固定？信号线路需不需要屏蔽型防爆插头？

这个流程看起来简单，但很多人在第一步就踩坑了。接下来说说常见的选型误区。

八、常见选型误区Top 5

误区1：以为IP67=防爆。这是最常见的误区。IP67是防护等级，表示防尘防水能力；防爆是防爆型式，表示在爆炸性环境中的安全能力。两者是两回事——一个插座可以IP67但不防爆，也可以防爆但IP等级不高。

误区2：2区用隔爆型就是更安全。错！2区用增安型完全够用，用隔爆型是浪费钱。隔爆型又重又贵又难维护，除非特殊要求，2区没必要上Ex d。

误区3：只看防爆标志不看防爆合格证编号。防爆合格证是设备的“身份证”，必须核对合格证是否在有效期内。过期的合格证等于没有防爆能力。

误区4：粉尘环境选气体防爆标准。粉尘防爆和气体防爆是两套体系。粉尘防爆是Ex tD，气体防爆是Ex d，检测条件不同，不能混用。

误区5：隔爆面保养不重要。隔爆型设备的隔爆面是其防爆性能的核心。一旦有划痕、凹坑或腐蚀，隔爆面间隙就不在设计范围内，整个设备的防爆性能就失效了。

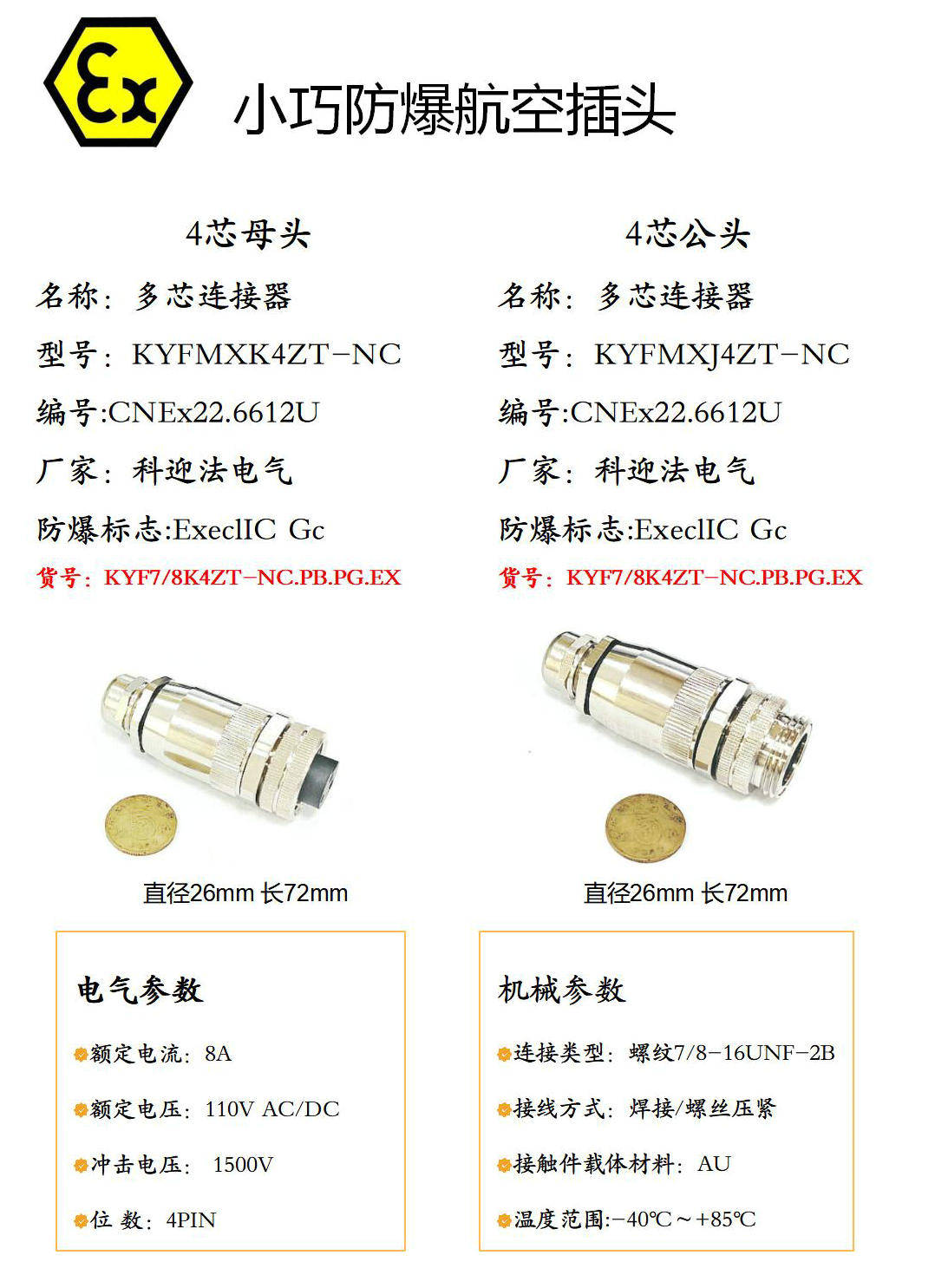

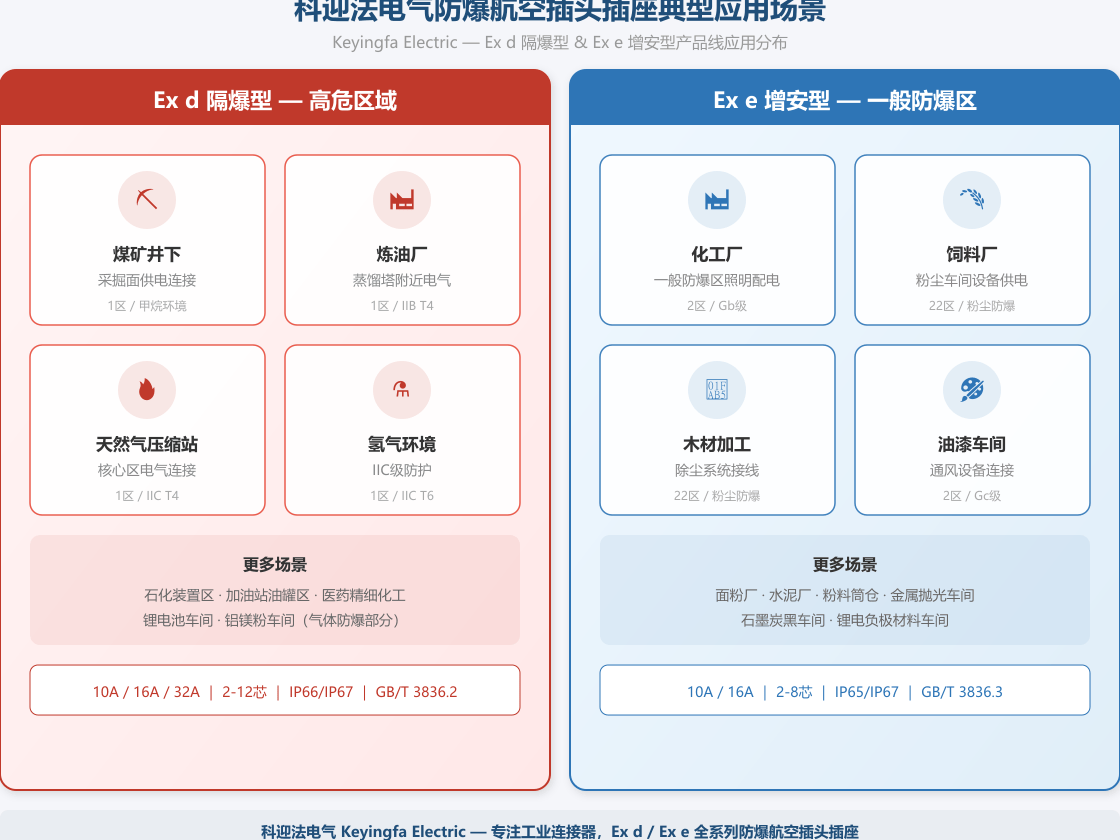

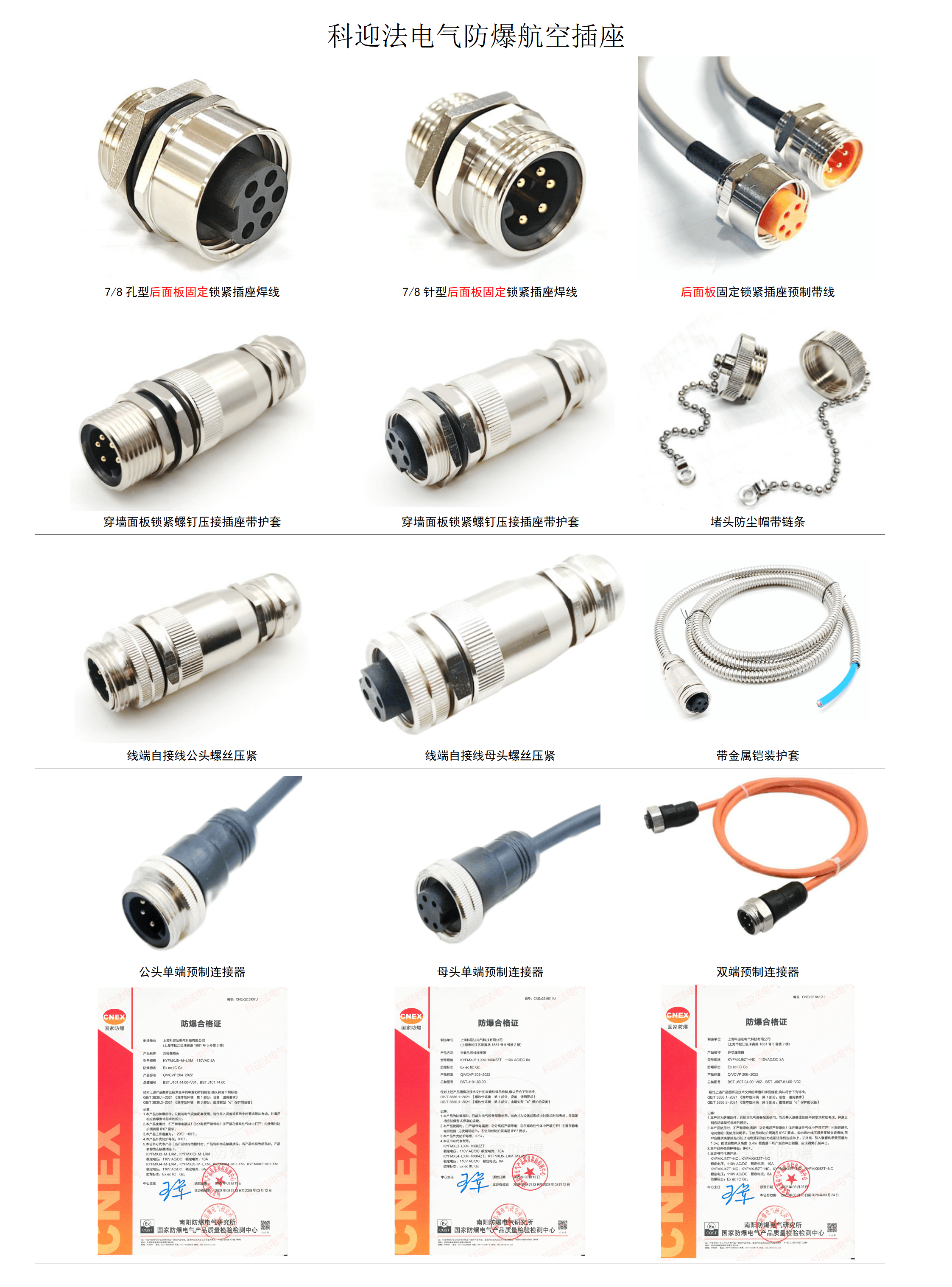

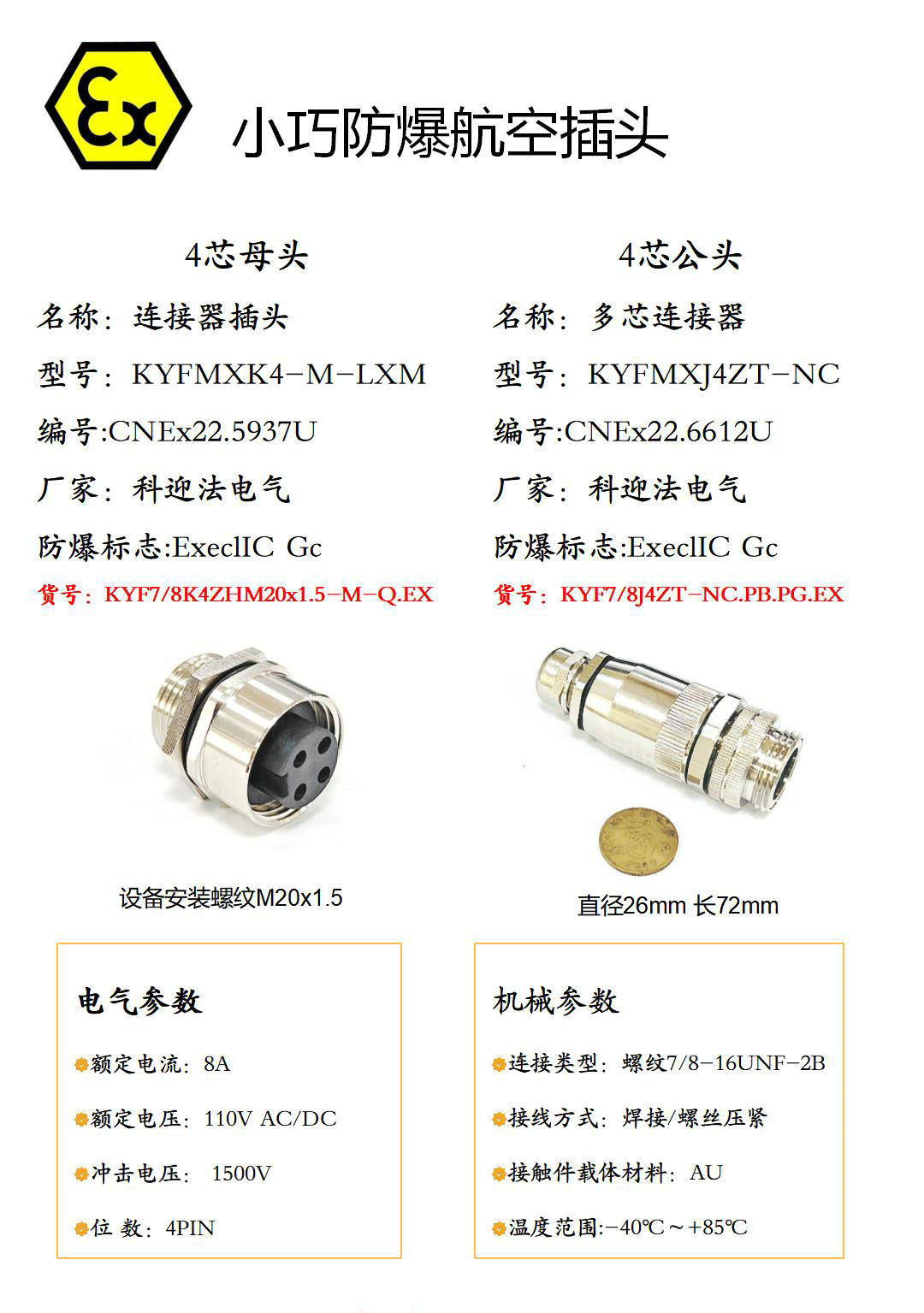

九、科迎法电气防爆航空插头插座产品概览

科迎法电气在防爆电气连接器领域深耕多年，产品线覆盖隔爆型（Ex d）和增安型（Ex e）两大防爆型式的航空插头插座，满足石化、煤矿、粉尘车间等多种危险环境的应用需求。

科迎法电气提供免费的选型咨询和技术方案支持，帮助客户根据现场环境选对防爆型式、确定合适的电流和芯数规格。无论是石化高危区的Ex d设备，还是工厂车间的Ex e配置，都能提供符合GB3836系列标准的可靠产品。

选对防爆型式，才能把安全掌握在自己手里。

—— 全文完 ——

本文为技术科普文章，具体产品参数以实际防爆合格证和产品手册为准
