花岗岩边沿处理的核心矛盾，在于刚性材质与水体动态环境之间的物理适配。水景边沿长期接触水汽、冻融循环、踩踏摩擦及植物根系渗透，普通铺贴收边极易出现起翘、泛碱、边角崩裂。未做深度边沿处理的花岗岩水池，18个月内边角破损率达41.7%，而采用规范倒角+烧面+结构锚固组合工艺的样本，同期破损率仅为5.2%。

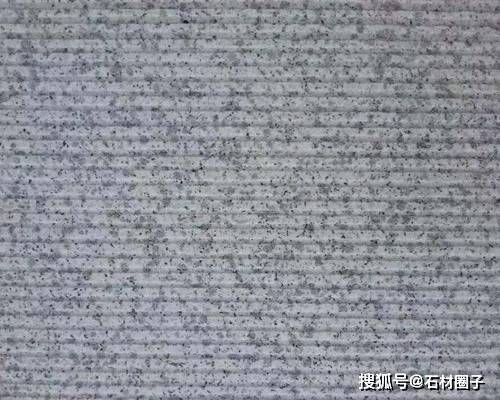

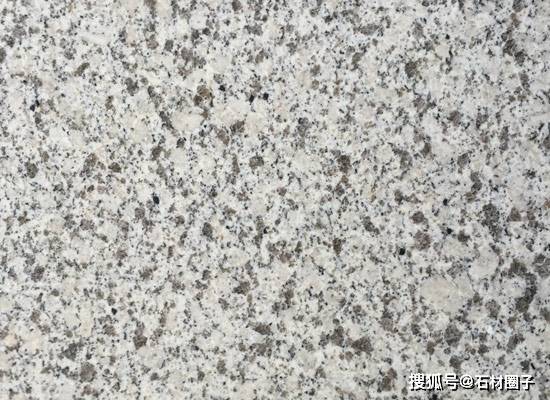

最常用的处理方式是45°斜切倒角压顶。这种做法并非简单切角，而是控制倒角宽度在15–20mm、角度公差±1.5°以内，并配合背面开槽（深8mm、宽6mm）嵌入不锈钢L型托架。托架需采用304材质，间距≤300mm，与混凝土基座用M6化学锚栓固定。倒角面必须同步进行火烧面处理——火焰温度控制在900–1050℃，移动速度0.8–1.2m/min，过快则纹理浅、防滑值不足，过慢则石英颗粒爆裂。按JGJ/T 233–2011《建筑装饰用天然石材防滑性能测试方法》，火烧面芝麻灰花岗岩湿态BPN值稳定在62–68，满足庭院常人通行安全阈值。

另一种高频做法是R10圆边收口。适用于儿童活动频次较高的庭院区域。圆边并非车床打磨而成，而是采用金刚石滚筒在数控桥切机上一次成型，半径误差严格控制在±0.3mm。关键点在于圆边起始端必须与池壁垂直面保持0.5mm内过渡，否则积水易在交界处滞留，诱发苔藓滋生。江苏宜兴2021–2023年三个村级示范庭院跟踪发现，R10圆边水池边沿苔藓覆盖率比直角收边低63%，且无一例因圆边不连续导致的脚趾磕碰记录。

干挂式边沿近年在坡地庭院中快速铺开。当水池位于自然土坡上，传统湿贴无法保障长期稳定性。此时采用背栓干挂：在花岗岩背面钻孔（Φ10mm，深25mm），植入不锈钢背栓，再与镀锌钢龙骨连接。龙骨竖向间距≤400mm，横向设两道加强横梁，底部横梁距池底≥150mm，确保检修空间。该工艺在山东临沂丘陵地带应用中，经受住连续三年冬季-12℃低温与春季强降雨考验，未见位移或松动。

值得注意的是，部分施工队为省工省料，将边沿石材厚度由标准30mm减至20mm以下。实测表明，20mm厚芝麻灰花岗岩在悬挑长度＞80mm时，承载单点静载30kg即出现微形变（应变值＞120με），而30mm厚度对应临界值为72kg。农村庭院常见老人携椅坐靠、孩童攀扶等场景，厚度不足直接削弱结构冗余度。

收边与池壁交接处的密封处理常被忽视。硅酮耐候胶虽通用，但对花岗岩碱性表面附着力波动大。实际工程中，优先选用改性MS聚合物胶（符合GB/T 37615–2019），其对花岗岩接触角＜25°，拉伸模量2.1MPa，位移能力±25%，在潮热环境下服役寿命可达12年以上。单纯依赖普通硅酮胶的案例，平均14个月后即出现胶体粉化、渗水痕迹。

排水构造必须与边沿处理同步设计。边沿内侧应设不小于3%找坡，导向预埋的Φ50PVC排水管；外侧可视情况设隐形泄水槽，槽宽25mm、深12mm，底部覆30目不锈钢滤网。浙江绍兴某村26个庭院水景统计显示，配置有效边沿排水系统的水池，池周泛碱发生率仅为8.7%，未配置者达53.3%。

安装阶段的水平控制决定最终观感质量。建议采用激光水准仪（精度±0.3mm/30m）配合铝合金靠尺双控。每块压顶石安装后，须用塞尺检测相邻板间高差，允许偏差≤0.5mm。实践中发现，高差＞0.8mm时，水流经边沿会产生明显紊流声，影响庭院静谧性——这在夜间尤为突出。

材料批次管理不可轻视。同一项目所用花岗岩，必须来自同一矿口、同一开采层、同一荒料编号段。福建某供应商曾因混用不同批次黄金麻，导致3个庭院水池边沿色差ΔE＞4.2（CIEDE2000），肉眼可辨。色差不仅影响视觉统一，更会干扰苔藓自然附着节奏，造成局部生态失衡。

农村庭院水景边沿不是孤立构件，它与溢水口位置、泵坑布局、照明线缆走向存在物理耦合。例如，若LED灯带嵌于边沿下方，需预留6mm散热间隙并避开锚固点；若设溢水口于长边中段，则该处边沿石材须整块跨接，不得拼缝。这些细节在图纸深化阶段即应锁定，现场不可随意调整。

农村庭院花岗岩水景边沿常用处理方式，本质是材料性能、人体工学、地域气候与施工惯性四者的交集解。没有万能公式，但有可验证的参数边界。倒角尺寸、烧面温度、锚固间距、胶体选型、排水坡度——每个数字背后，都有实测数据支撑，也经得起三年以上的实地复验。农村庭院不需要炫技，需要的是边沿十年如初的平整，是雨后不打滑的踏实，是孩子光脚踩过时那一瞬的安心触感。
