1:8 水泥憎水膨胀珍珠岩找坡层长期使用温度范围及适配场景

1:8 水泥憎水膨胀珍珠岩找坡层（水泥：憎水膨胀珍珠岩 = 1:8，体积比）的长期使用温度范围核心取决于水泥基胶凝体系的耐热稳定性和憎水膨胀珍珠岩的耐高温特性，结合《屋面工程技术规范》（GB 50345）、《膨胀珍珠岩绝热制品》（GB/T 10303）及工程实践经验，其长期安全使用温度范围为 - 20℃～600℃，短期（≤24 小时）可承受 800℃以内瞬时高温，具体温度区间适配及性能变化如下：

一、核心温度区间细分与性能表现

1. 低温区间（-20℃～5℃）：稳定耐受，需防冻融循环

• 使用状态

  ：材料结构稳定，抗压强度、粘结强度无明显衰减，憎水性能保持良好（吸水率≤10%）；

• 关键注意

  ：长期处于 - 20℃以下（如严寒地区冬季极端低温≤-30℃）时，若基层或找坡层内部残留水分，易发生冻融破坏（水分结冰膨胀导致裂缝、起砂），但并非材料本身耐温极限；

• 适配场景

  ：北方严寒地区、高海拔低温区域的屋面 / 卫生间找坡（需做好施工后养护防冻，确保基层干燥后再后续施工）。

2. 常温区间（5℃～60℃）：性能最佳，适配绝大多数场景

• 使用状态

  ：水泥水化产物（水化硅酸钙凝胶）结构稳定，珍珠岩骨料与水泥基体粘结牢固，抗压强度（≥0.3MPa）、保温隔热性能（导热系数≤0.08W/(m・K)）、憎水性能均处于最佳状态；

• 适配场景

  ：民用建筑屋面、卫生间、厨房，工业厂房非高温区域找坡（占工程应用的 90% 以上），是最安全的温度使用区间。

3. 中温区间（60℃～300℃）：性能稳定，可长期耐受

• 使用状态

  ：水泥基体系未发生明显热分解，珍珠岩骨料（主要成分为二氧化硅、氧化铝）耐高温性能优异（天然珍珠岩熔点约 1200℃，膨胀后长期耐受 800℃以上），找坡层强度、憎水性能基本保持，仅导热系数略有上升（保温效果轻微下降）；

• 适配场景

  ：靠近热源的工业屋面（如锅炉房周边屋面、蒸汽管道下方找坡层）、高温设备基础周边找坡（需确保与热源间距≥30cm，避免直接接触）。

4. 高温区间（300℃～600℃）：长期耐受上限，强度略有衰减

• 使用状态

  ：水泥水化产物开始缓慢脱水（300℃左右失去结晶水，500℃以上水化硅酸钙凝胶逐渐分解），找坡层抗压强度可能下降 10%～30%（仍能满足≥0.2MPa 的结构稳定性要求），珍珠岩骨料无明显变形、烧结；

• 关键注意

  ：需避免长期处于 600℃以上（如直接暴露在高温烟气、明火中），否则水泥基体将发生不可逆破坏（粉化、脱落），珍珠岩骨料虽耐热但失去胶结支撑，整体结构失效；

• 适配场景

  ：特殊工业建筑低负荷高温区域找坡（如冶金、化工行业非直接受火区域），需配合防火隔离层使用。

二、影响温度适应性的关键因素

1. 材料本身性能

• 水泥品种：采用 P.O 42.5 及以上等级水泥时，耐热性优于 P.O 32.5 水泥（高标号水泥水化产物更致密，热稳定性更强）；若需适配 300℃以上高温场景，可改用高铝水泥（耐热温度可达 1000℃）替代普通硅酸盐水泥；

• 珍珠岩质量：优质憎水膨胀珍珠岩（堆积密度≤120kg/m³、憎水率≥95%）的耐高温稳定性优于普通珍珠岩，避免使用受潮、结块或未充分膨胀的珍珠岩（易在高温下收缩开裂）。

2. 施工与养护质量

• 压实度：施工时压实系数控制在 0.85～0.90，过松的找坡层孔隙率大，高温下易因热胀冷缩产生裂缝；过实则会降低保温性能，且高温下应力集中更明显；

• 养护：标准养护（20±2℃、湿度≥90%）28 天，确保水泥充分水化，未水化的水泥颗粒在高温下易脱水膨胀，导致结构破坏；

• 基层处理：基层干燥、洁净（含水率≤9%），避免残留水分在高低温循环中引发冻融或热胀破坏。

3. 使用环境协同影响

• 避免反复极端温变（如 - 20℃～300℃快速交替）：会加速水泥基体与珍珠岩骨料的界面剥离，缩短使用寿命；

• 避免酸碱侵蚀：高温环境下，酸碱介质（如工业废气、腐蚀性污水）会加速水泥水化产物分解，降低耐热性和强度。

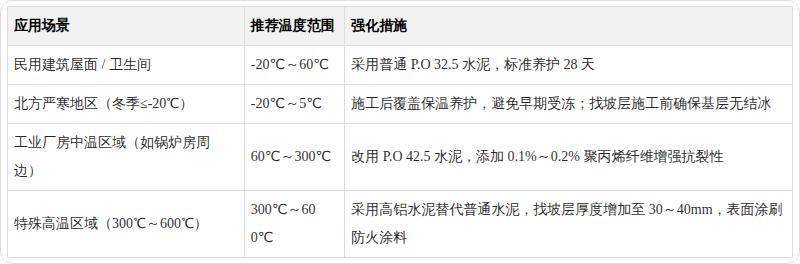

三、工程应用温度适配建议

禁止使用场景

• 直接暴露在明火或 600℃以上高温环境（如烟囱周边直接接触高温烟气的区域）；

• 长期处于 - 30℃以下极端低温且无防冻措施的区域；

• 高温（≥300℃）且伴有强酸碱侵蚀的环境（如化工车间含腐蚀介质的屋面）。

四、关键注意事项

1. 短期高温耐受：若发生火灾等突发情况，该找坡层可承受 800℃以内瞬时高温（≤24 小时），但高温后需检查结构完整性（无裂缝、脱落可继续使用，否则需局部返工）；

2. 温度应力控制：大面积找坡层（单块面积≥10㎡）需设置伸缩缝（间距 3～5m，宽度 10～15mm，填缝材料选用耐高温密封胶），释放高低温循环产生的应力；

3. 检测验证：若用于 300℃以上高温场景，需提前制作试件（100mm×100mm×100mm），在目标温度下恒温养护 72 小时后测试抗压强度（≥0.2MPa 为合格），确保满足使用要求。

综上，1:8 水泥憎水膨胀珍珠岩找坡层的长期使用温度核心区间为 - 20℃～600℃，其中 - 20℃～60℃是最安全、最常用的范围，高温或严寒环境下通过调整水泥品种、优化施工工艺可实现适配，关键是避免极端温变、明火直接接触和腐蚀性环境的协同作用。
