风机盘管系统：

是一种末端装置。主要由盘管（换热器）和风机组成。使用风机盘管做末端装置的空调系统叫作风机盘管系统。

每台风机盘管都是独立控制的，仅为盘管供应冷、热媒的系统是集中的。

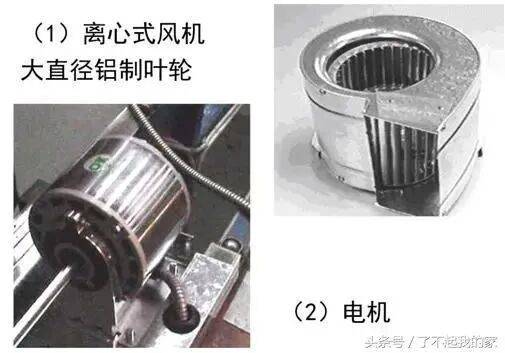

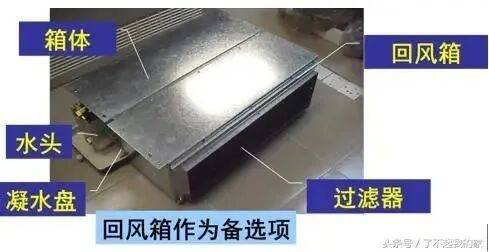

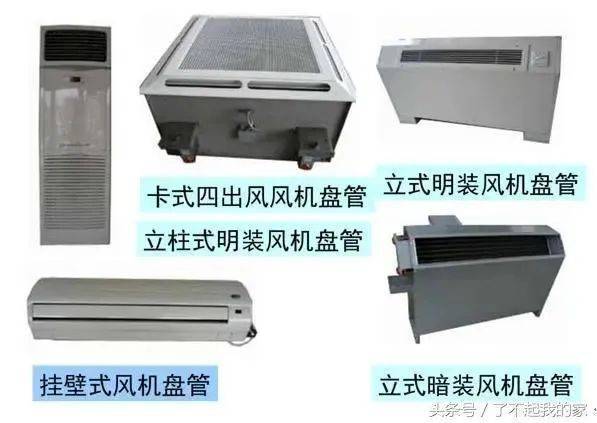

风机盘管的构造：

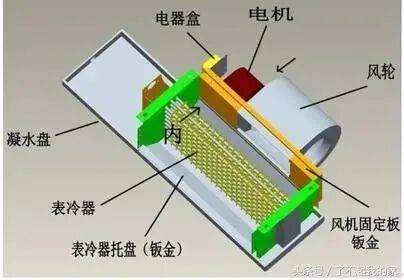

风机盘管结构：

风机盘管末端调节：

（1）风量调节：调节电机输入电压使风量分为高、中、低三档。

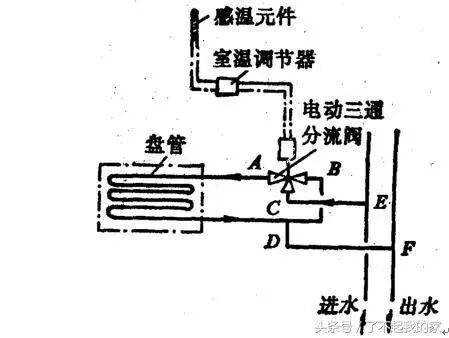

（2）水量调节：水管上电动三通分流阀,由双位室温调节器控制，向风机盘管断续供水。

此外也用冷却盘管的旁通风门来调节。

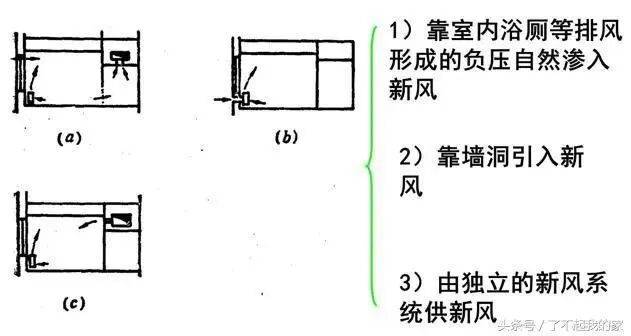

风机盘管系统供新风的方式：

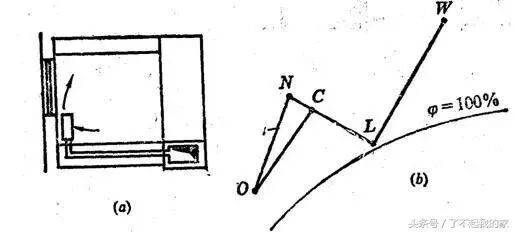

a.靠室内浴厕等排风形成的负压自然渗入新风。

特点：初投资和运行费最省，但室内卫生条件不易保证，而且室内无组织的进气还会造成室内温度场不均匀。要求高的地方不宜采用。

b.靠墙洞引入新风，还可以进行新风量调节。

特点：使新风量得到保证，但管理麻烦，而且新风口还会破坏建筑立面，增加污染和噪声。要求高的地方也不宜采用。

C.有一个集中式空调系统处理新风，并可让新风负担一部分空调负荷。水管表面结露问题会得到改善。

由独立的新风系统供新风：

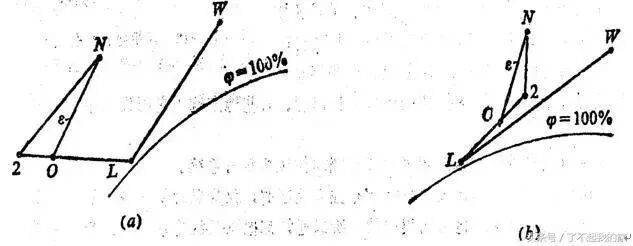

（1）风机盘管出口与新风口并列，外罩一个整体格栅，既美观又便于二者混合后再进入工作区。

（2）新风先送到风机盘管内部，使之与回风混合再经过盘管。

增加了盘管的负担，但新、回风的混合较好，而且在部分房间的风机盘管不使用时，可节省处理新风的费用。

选择满足使用要求的风机盘管

（1）风机盘管的产品样本上有不同的水温、水量、风量以及不同进风参数下的冷、热量；

（2）选定供新风方式及参数后便可计算需要由风机盘管负担的室内负荷；

据此可以选择满足使用要求的风机盘管。

风机盘管的水系统：

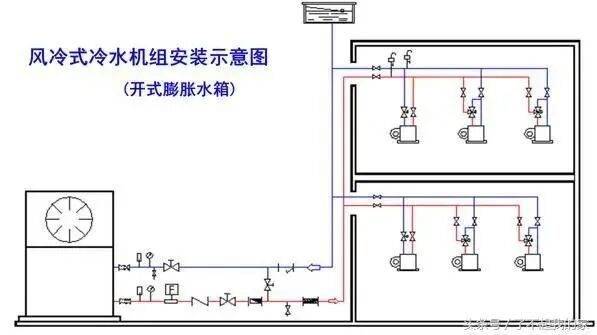

开式系统和闭式系统：

1、凡是有冷却塔、喷水室和敞开式水箱或水池的水管系统，管路与大气相通，都是开式水管系统；

2、开式系统循环水中含氧量高，易腐蚀设备和管网；而且空气中的灰尘、细菌、可溶性气体极易进入循环水中，使水中微生物大量繁殖，形成生物污泥，造成管道堵塞；

3、开式系统的水泵压头较高，水泵能耗较大；

4、闭式系统的水泵能耗小，设备和管网的腐蚀性小，但由于补水的需要和容纳系统水温变化所带来的水体积变化的需要，需要在系统中设置膨胀水箱；

我们归纳为：

1、管路与大气相通，都是开式水管系统；

2、开式系统循环水中含氧量高，易腐蚀设备和管网；易形成生物污泥，造成管道堵塞；

3、开式系统的水泵压头较高，水泵能耗较大；

4、闭式系统的水泵能耗小，设备和管网的腐蚀性小；但由于水体积变化的需要。

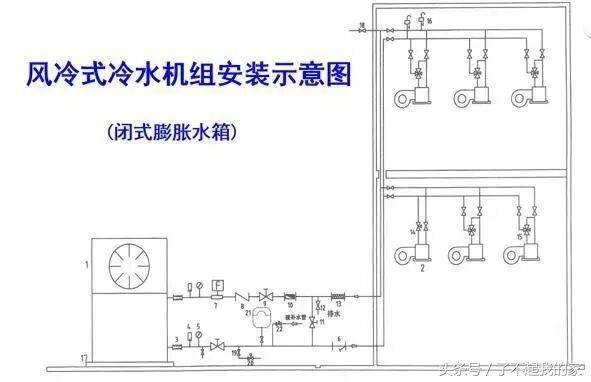

闭式水系统：

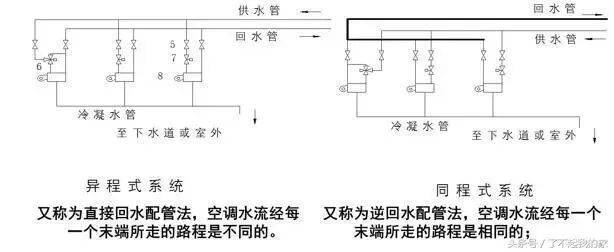

同程式和异程式回水管：

同程系统可以保证流经每一个末端的空调水流量均匀，防止远端水流量不足而影响制冷制热效果。

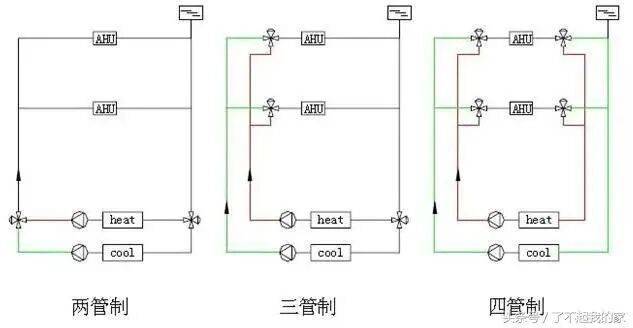

两管制、三管制、四管制水系统：

两管制：

冬季供应热水、夏季供应冷水都在同一管路系统中进行。

优点：系统简单、初投资省。

缺点：在转换频繁的季节更不方便。

当系统以同一水温供水时，房间会出现过冷或过热的现象。

三管制系统：

敷设三根水管，一根供冷水，一根供热水，第三根为回水管。

适用于：负荷差别较大的全年性空调系统。

具体作法：在盘管进口处设一自动控制阀，根据室内需要由室温调节器控制进冷水还是进热水。

缺点：冷、热回水共用一根管道，存在混合损失；投资较高。

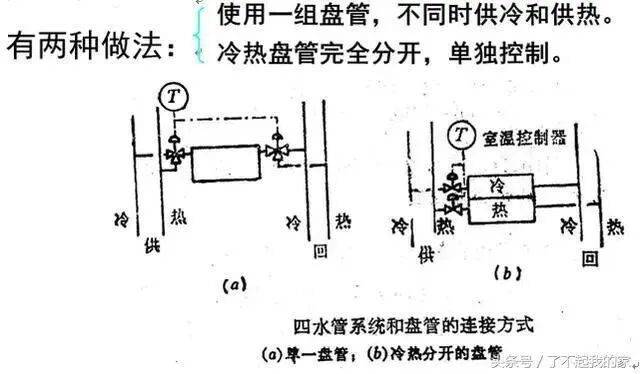

四管制系统：

有两种做法：

优点：控制方便、运行经济；缺点：初投资高。

定流量和变流量水系统：

(1)定流量水系统：通过改变供回水温度差来适应房间负荷变化，系统中的水流量是不变的，故水泵耗电量保持不变。

(2)变流量水系统：通过改变水流量(供回水温度不变)来适应房间负荷变化要求。故变水量水系统负荷侧供水量是随着负荷的减少而减少，水泵输送能量也随之减少。

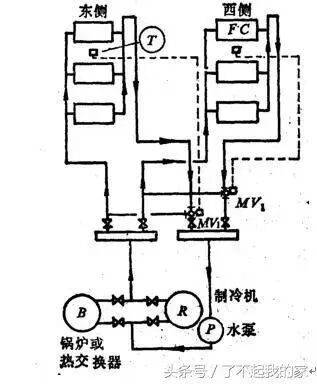

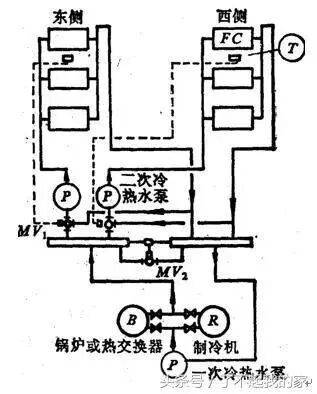

变流量方式：各区回水管上的MV1是受室温调节器控制的三通阀，根据室温变化可以改变进入盘管的水量。

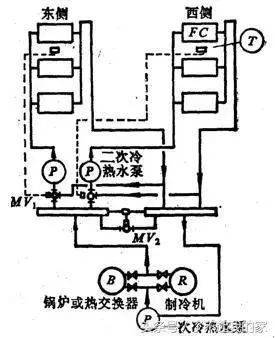

变水温（定流量）方式：三通阀MV1是装在二次供水泵与分水器之间，利用回水和供水混合可以得到要求的水温。水温变化也受室温调节器控制。

缺点：流经制冷机的蒸发器水量变化。

当流过蒸发器的水量过小时，将因水温过低导致制冷机停车。

流经制冷机的蒸发器水量变化问题：

为使回到蒸发器的水量不变，可在分水器与集水器之间加一联通管，管间设一阀门MV2。

当房间负荷减少，供水量调小时，分水器内压力上升，可由它与回水器间的压差打开阀门MV2，将水旁通回去。

单式和复式水泵供水系统：

从水泵配置方式来分：

单式水泵供水系统：冷源(制冷机)、热源(换热器)和用户负荷(空调设备)共用水泵的；

复式水泵供水系统：冷源、热源和用户负荷分别配置水泵的。

单式水泵和复式水泵系统：

1、单式水泵供水系统是主机、外加热源和末端设备共用水泵的系统。复式水泵供水系统是上述设备分别配置水泵的系统；

2、单式水泵供水系统结构简单，投资少，多用于小型建筑物的空调；对于有空调分区且分区负荷变化规律不一，供水半径相差悬殊的大型建筑物，则宜采用复式水泵供水系统；

3、在复式水泵系统中，冷热源侧设一次水泵，在负荷侧设二次水泵，构成二次环路。二次环路独立于一次环路，它可根据空调分区划分，因此可能有多个二次环路，各二次环路则互相并联；

风机盘管系统的主要优缺点：

风机盘管的工作不需要一次风做动力，因此可以任意开、停，使用非常方便。

由于风机盘管不仅电机有三档变速，而且还可以控制水温和水量，所以调节灵活，运行费用比诱导器系统低。

由于风机盘管有转动设备，所以不宜用在能产生引起爆炸危险的气体和粉尘的房间。

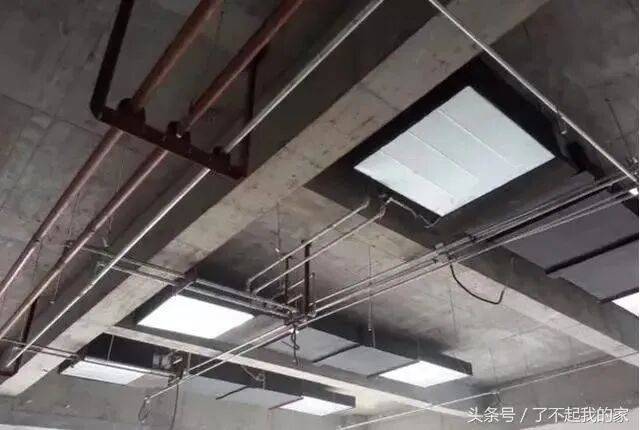

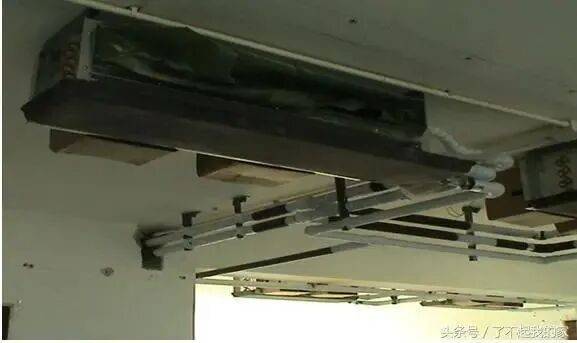

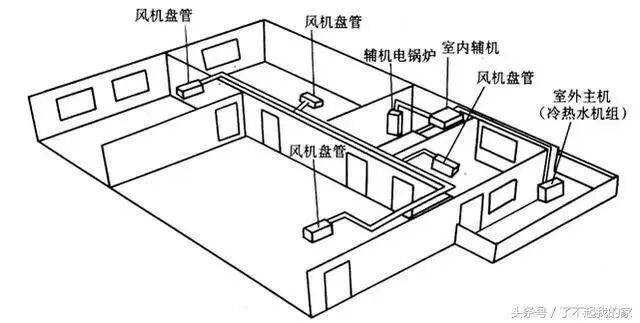

风机盘管系统安装实例：
