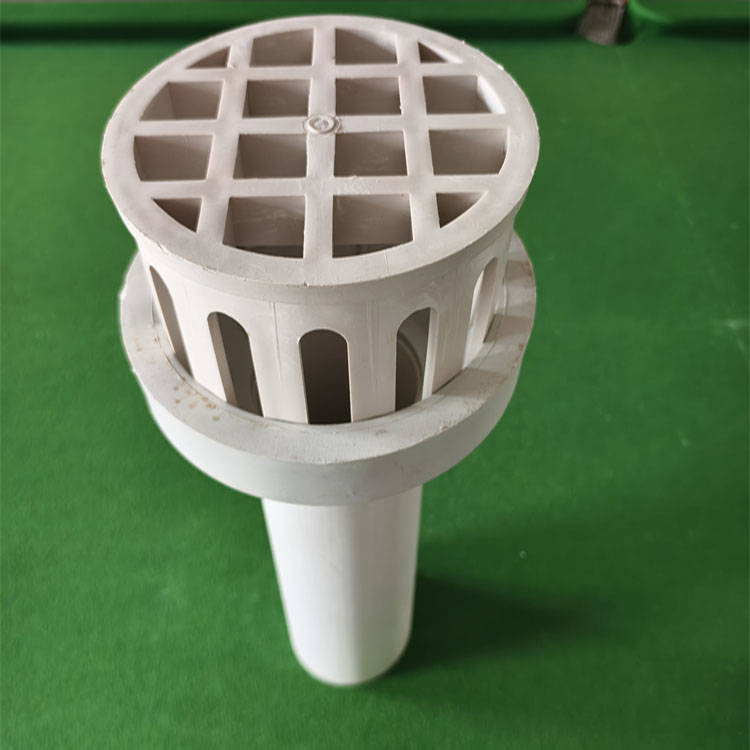

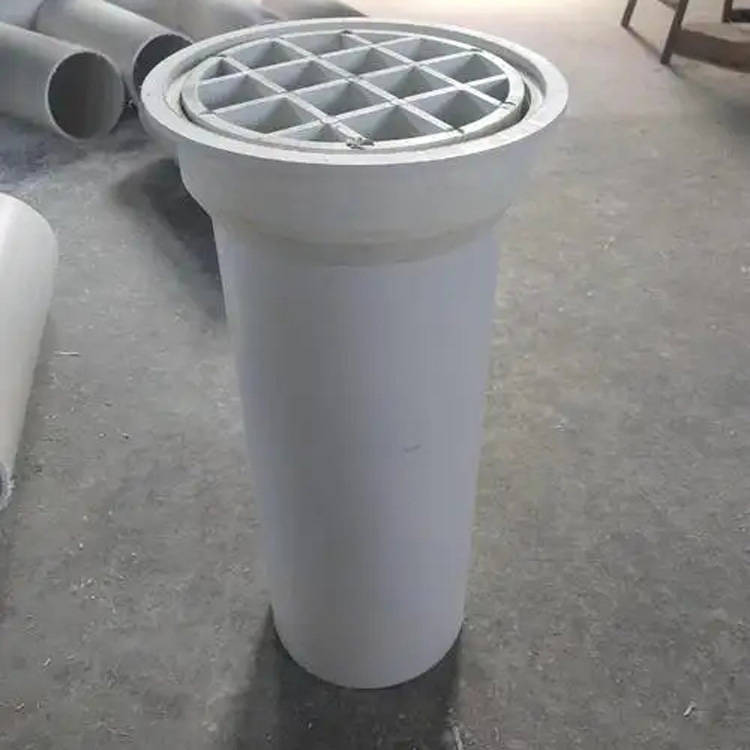

桥梁用 PVC-U 泄水管施工步骤

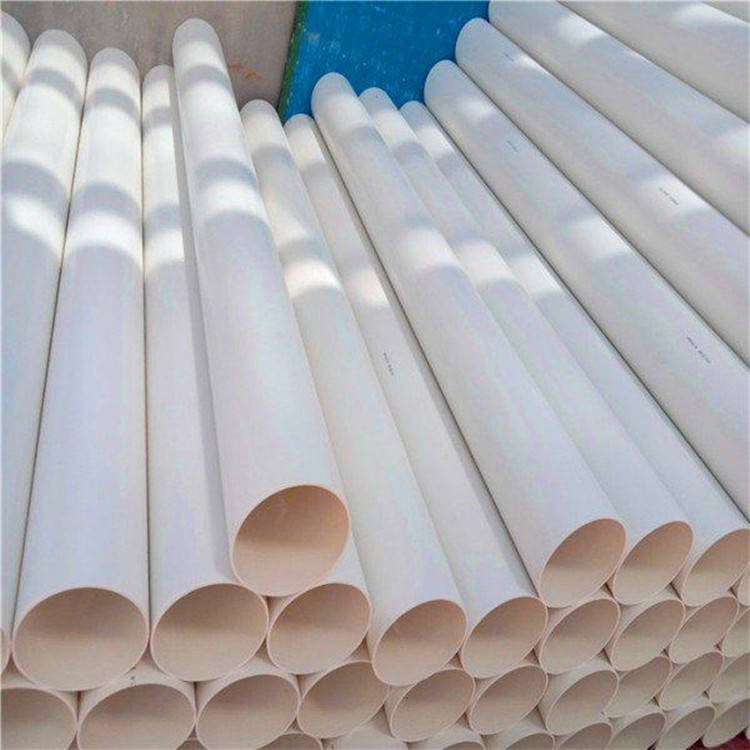

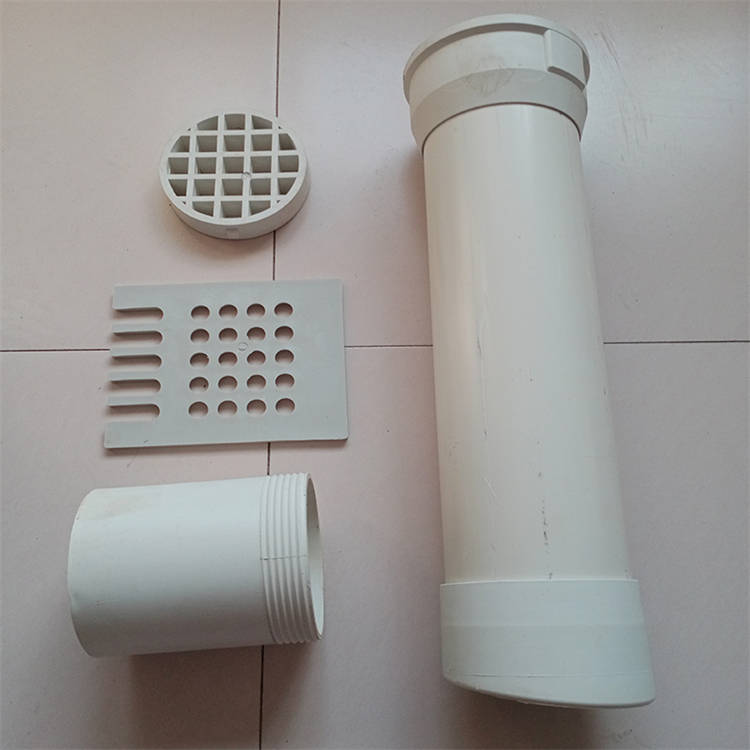

PVC-U 泄水管施工需根据桥梁结构类型，分为预埋施工（现浇梁体适用）和外露施工（预制梁 / 旧桥改造适用）两种工艺，全程遵循《桥梁用硬聚氯乙烯 (PVC-U) 雨水管道安装及验收规程》T/CECS 1033-2022，核心流程如下： 一、 施工准备阶段（前置核心工作） 1. 材料进场检验与存储 质量核验：核查管材 / 配件的产品合格证、第三方检测报告，重点验证环刚度（≥8kN/m²）、落锤冲击性能（0℃破损率≤10%），指标不达标严禁进场。 外观筛查：剔除表面有裂纹、气泡、壁厚不均的管材；检查端面垂直度偏差≤1°，椭圆度≤公称外径的 2%，确保连接密封性。 规范存储：管材架空堆放，远离热源（距离≥1m）；外露堆放时覆盖遮阳布防紫外线老化；专用粘接胶水密封存放，严禁与油性物质混放。 2. 测量定位与放线 位置确定：按设计图纸标注泄水管位置，桥面纵向间距≤4m，伸缩缝两侧、汇水点加密至≤3m；曲线桥、超高段需额外加密。 坡度控制：用水准仪校准，确保管道纵向排水坡度≥0.5%，严禁反坡；预埋管需同步标记梁体浇筑后的进水口标高。 预留孔标记：预埋施工在钢筋骨架上标记管道轴线；外露施工在桥面铺装层弹线，标记开孔中心，孔径比管材外径大 20-30mm。 3. 基面处理 预埋施工：清理钢筋骨架内杂物、积水，确保安装区域无油污。 外露施工：提前凿除桥面预留孔内浮浆、松散混凝土，用高压水枪冲洗干净，晾干至基面含水率≤9%。 二、 预埋施工工艺（现浇箱梁 / T 梁适用） 该工艺需在主梁混凝土浇筑前完成，避免后期开孔破坏梁体结构，步骤如下： 管道支架制作与安装 用 φ8-φ10 钢筋焊接 U 型支架，支架间距：dn110 管≤1.5m，dn150 管≤2.0m；弯头、三通处必须增设支架，防止管道下垂。 将支架牢固焊接在梁体钢筋骨架上，确保支架轴线与设计坡度一致。 管道切割与固定 按设计长度切割管材（预埋段常用 500-600mm），切口平整且与管轴线垂直，无毛刺。 将管材放入支架，调整位置：进水口端预留桥面铺装层厚度（高出梁体顶面 50-100mm），出水口端伸出梁底 100-150mm，避免水流冲刷梁体基础。 用扎丝将管材与支架绑扎固定，严禁直接绑扎在主筋上，防止混凝土浇筑时主筋移位拉扯管道。 管口封堵与防漏浆处理 进水口用泡沫塞 + 塑料膜双层封堵，出水口用橡胶堵头密封，防止混凝土浆进入管道造成永久性堵塞。 管道与模板接触部位缠绕防水胶带，管周间隙用密封胶填缝，避免浇筑时漏浆包裹管材。 混凝土浇筑与成品保护 浇筑混凝土时，振捣棒与管材保持≥50mm 距离，严禁直接撞击管材。 混凝土初凝后，立即拆除管口封堵物，用高压水枪冲洗管内残留杂物，确保排水通道畅通。 三、 外露安装工艺（预制梁 / 旧桥改造适用） 该工艺在桥面铺装层施工完成后进行，步骤如下： 桥面开孔与清理 采用金刚石钻孔机开孔，禁止人工凿打，防止桥面铺装层开裂；孔径偏差≤±5mm，孔深精准贯穿铺装层至梁体保护层。 用钢丝刷清理孔壁浮尘，高压水枪冲洗后晾干；孔底铺垫 20mm 厚防水砂浆找平，避免管道悬空导致应力集中破损。 管道连接与安装 根据管径选择对应连接方式，操作要点如下： 连接方式 适用管径 操作步骤 承插粘接 dn90-dn150 1. 清洁管材 / 管件接口，无油污、水分； 2. 均匀涂抹专用胶水（涂层厚 0.3-0.5mm），管材与管件内壁均需涂胶； 3. 对准轴线快速插入，插入深度≥管径 1/3； 4. 静置固化≥30 分钟，固化前禁止移动管道 橡胶圈承插 dn150-dn200 1. 检查橡胶圈无破损、扭曲，嵌入管件凹槽； 2. 橡胶圈涂水性专用润滑剂（禁用石油基润滑剂）； 3. 缓慢推入管材至标记线位置，确保接口间隙均匀 法兰连接 dn200 及以上 1. 管材与法兰盘粘接 / 焊接固定； 2. 法兰密封面垫橡胶垫片，无褶皱； 3. 对称均匀拧紧螺栓，扭矩一致，防止法兰面错位渗漏 管道固定与支撑 桥面以上管道用不锈钢管卡固定，管卡间距：dn110 管≤1.5m，dn150 管≤2.0m；梁体外侧悬挂管道需增设防坠支架。 防水加强层施工（关键工序） 管道穿过桥面铺装层的部位，先涂刷基层处理剂，再缠绕 2 层防水卷材（或涂刷 2 遍防水涂料），卷材 / 涂料需覆盖管道外壁≥100mm、桥面≥200mm。 管周与开孔间隙用高强灌浆料填充密实，表面抹平压光，与桥面铺装层齐平，严禁用普通水泥砂浆替代。 四、 闭水试验（验收核心环节） 所有管道安装完成后，必须进行闭水试验，步骤参考以下核心流程： 封堵管道两端→注水至满管→浸泡 30 分钟→补满水位并标记→持压观察 15 分钟。 合格判定：接口、管身无渗漏，15 分钟内水位下降值≤5mm（外露管）/ 集水量≤50mL（预埋管）。 不合格处理：标记渗漏点，针对性修复（重新粘接 / 更换管材）后，全流程重新试验。 五、 成品保护与竣工验收 成品保护措施 试验合格后，用塑料膜 + 盖板覆盖进水口，防止砂浆、碎石堵塞管道。 桥面后续施工（标线、护栏安装）时，严禁重型机械碾压、撞击管道；外露管道涂刷抗 UV 涂层，延长使用寿命。 冬季施工完成后，排空管内积水，防止冻裂管材。 竣工验收 检查管道位置、坡度、固定强度是否符合设计要求。 核查闭水试验记录、材料合格证等资料，资料齐全且现场质量达标，方可通过验收。
