这一块是被人打碎的钢化玻璃和在没有任何外力作用下自己炸裂的玻璃，有什么不同？“自爆”的玻璃中心通常会呈现出一个对称的“蝴蝶纹”。

被人打碎的钢化玻璃

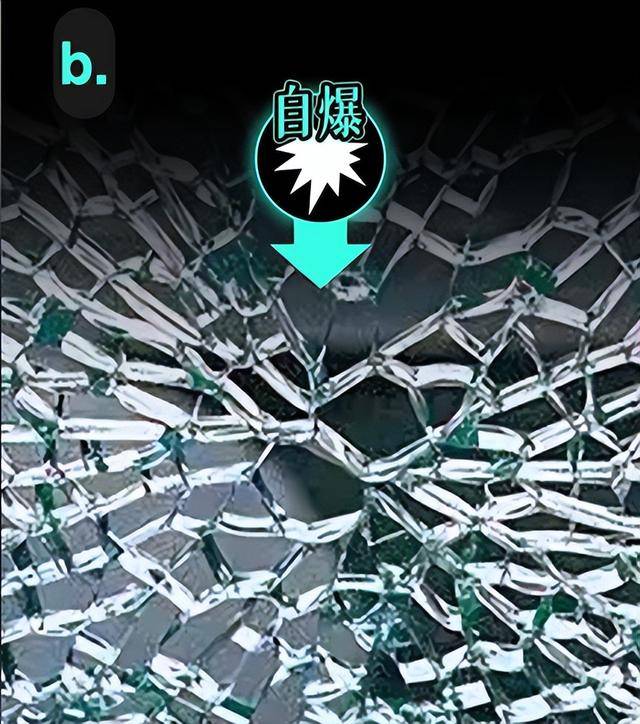

“自爆”的玻璃

我之前就亲身经历过一次：某天突然“砰”的一声巨响，小区里一户人家的窗户玻璃毫无征兆地炸了，把邻居都吓了一跳。好端端的玻璃，怎么会自己爆掉呢？

我们查了一下原理：市面上大多数钢化玻璃，是将普通玻璃加热到约620摄氏度，使其轻度软化，再用高压冷空气急速冷却——这个过程类似金属的“淬火”。此时，玻璃表面迅速固化并收缩，而内部仍处于高温膨胀状态，从而形成一种特殊的应力结构：表面受压、内部受拉。这种内应力平衡大幅提升了玻璃的强度，但也埋下了隐患——一旦平衡被打破，内部储存的巨大能量会瞬间释放，整块玻璃就会“啪”地炸成无数小颗粒。

那么，什么会破坏这种平衡？最常见的“元凶”是玻璃内部的硫化镍（NiS）杂质。

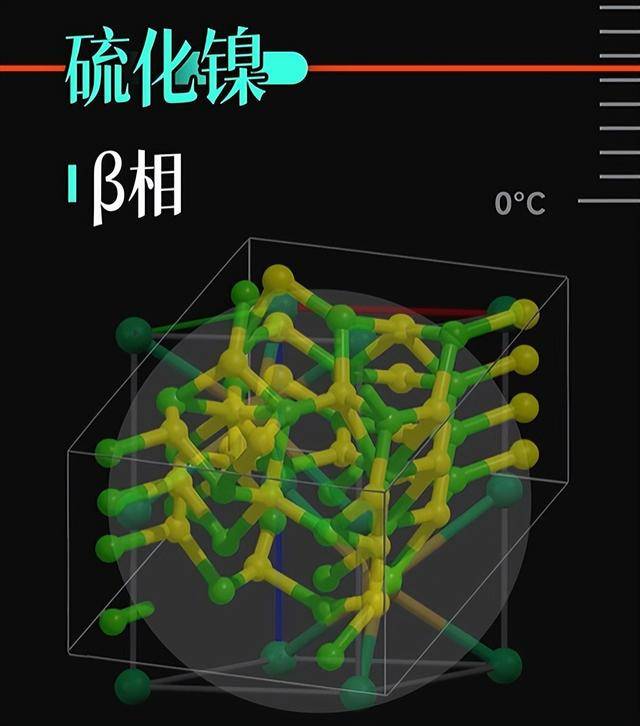

硫化镍有两种晶体结构：在379℃以上稳定的α相，和在较低温度下稳定的β相。当钢化玻璃冷却后，若内部含有α相硫化镍，它会在常温下缓慢转变为β相。这个转变过程伴随着约2%的体积膨胀。如果膨胀发生在玻璃内部应力最集中的区域，且超过玻璃所能承受的极限，就会引发自爆。

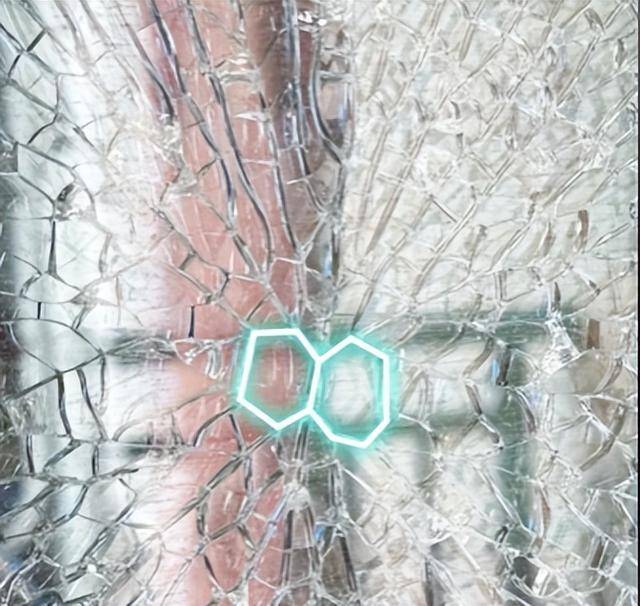

这种自爆的典型特征，就是在碎片中心留下一块对称的“蝴蝶纹”。如果把蝴蝶纹放大，还能看到正中心有一个微小的黑点——那就是引爆整块玻璃的“爆心”，也就是那颗作祟的硫化镍杂质。

那怎么减少自爆风险呢？一些负责任的厂家会在出厂前对钢化玻璃进行热浸处理（Heat Soak Test）：将玻璃加热到290℃左右并保温数小时，人为加速硫化镍的相变。那些“命里该爆”的玻璃，就会在工厂里提前炸掉。经过这道工序的，叫均质钢化玻璃，自爆率可从千分之三降至万分之一以下。

但说实话，我们也没查到普通消费者如何肉眼或简单手段判断一块玻璃是否做过均质处理。目前基本只能靠厂家良心标注。如果有高人知道鉴别方法，欢迎在评论区分享！

另一个办法是直接选用超白玻璃。它的铁含量极低，整体杂质更少，从源头上降低了硫化镍存在的概率，自然也减少了自爆风险。当然，价格会贵一些——比如做一扇推拉门，可能得多花几百甚至上千元。

如果预算有限，也可以考虑夹胶玻璃：两层玻璃中间夹一层PVB膜。虽然它仍有自爆可能，但即使炸了，碎片也会粘在膜上，不会飞溅伤人，安全性大大提升。

需要提醒的是，硫化镍并非唯一诱因。温度骤变、玻璃边缘有划伤、安装时框架挤压过紧或受力不均等，也可能导致应力失衡，诱发自爆。

那么，如果你家的窗户、推拉门或浴室玻璃突然自爆了，该怎么办？

根据我们小区业主群的经验：第一时间多角度拍照、录像，尤其要清晰拍下“蝴蝶纹”和爆心位置。这是证明“非人为损坏”的关键证据。然后拿着证据去找物业、开发商或厂家维权——但现实很骨感，即便证据确凿，对方也可能推诿扯皮，最终未必能获得赔偿。
