在浴缸生产、质检及验收环节，耐热水试验是核心检测项目之一，直接关系到浴缸的使用寿命、安全性能及使用体验。无论是亚克力、陶瓷、铸铁还是人造石浴缸，都需通过耐热水试验验证其在长期高温水环境下的稳定性，避免出现变形、开裂、变色等问题。本文将详细拆解浴缸耐热水试验的标准流程、操作要点及注意事项，助力相关从业者规范检测流程，同时为消费者提供选购参考。

一、浴缸耐热水试验的核心目的

浴缸作为日常洗漱用品，需长期接触40-60℃的热水，部分场景下还会遭遇更高温度的水体冲击。耐热水试验的核心目的的在于：

•验证浴缸材质在规定高温、持续浸泡条件下的物理稳定性，是否出现变形、收缩、膨胀等异常；

•检测浴缸表面涂层、釉面或材质本身的耐水性，防止因热水侵蚀出现脱落、变色、发黏等问题；

•排查浴缸拼接处、接口位的密封性，避免长期热水浸泡导致漏水、开裂；

•确保产品符合国家及行业标准，保障用户使用安全，避免因高温损坏引发安全隐患。

二、试验依据及适用范围

开展浴缸耐热水试验需遵循对应的国家、行业或国际标准，确保试验结果具有权威性和通用性，常见标准包括：

•国家标准：GB/T 23448-2009《卫生洁具 浴缸》，明确了不同材质浴缸的耐热水性能要求及试验方法；

•行业标准：如JC/T 644-2019《人造石卫生洁具》，针对人造石浴缸的耐热水试验做出专项规定；

•国际标准：ASTM F1561-19《浴缸和淋浴盆的标准规范》，适用于出口类浴缸产品的检测。

本试验适用于各类家用及商用浴缸，包括亚克力浴缸、陶瓷浴缸、铸铁搪瓷浴缸、人造石浴缸、玻璃钢浴缸等，涵盖成品及半成品的质量检测。

三、试验前准备工作

（一）样品准备

1.选取代表性样品：从同一批次产品中随机抽取1-3件成品浴缸，样品需与量产产品规格、材质、工艺完全一致，无破损、划痕、变形等初始缺陷；

2.样品预处理：将浴缸表面清理干净，去除油污、灰尘及保护膜，按照产品安装规范进行临时固定，确保试验过程中浴缸放置平稳，无晃动；

3.标记关键位置：在浴缸底部、侧壁、拼接处等易受力、易老化部位做好标记，便于试验后对比检测。

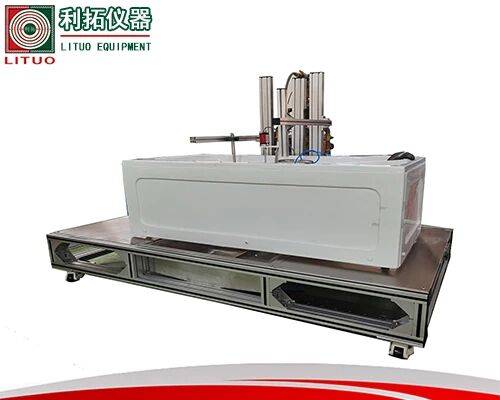

（二）设备及工具准备

1.核心设备：恒温水槽（容量需满足浴缸注满需求，控温精度±1℃）、温度传感器（误差≤0.5℃）、计时设备（精度±1min）、水位计、卷尺、千分尺；

2.辅助工具：密封胶检测仪（可选）、表面粗糙度仪、色差仪（用于检测表面变色情况）、照明设备（便于观察细节缺陷）；

3.安全防护：防滑垫、耐高温手套、护目镜、应急排水装置，避免高温水体引发安全事故。

（三）试验环境要求

试验环境需满足：温度23℃±2℃，相对湿度50%±5%，无阳光直射、无强气流干扰，试验台面平整、承重能力符合浴缸装满水后的总重量，周围预留足够操作空间。

四、浴缸耐热水试验标准流程

第一步：初始检测记录

试验前对样品进行全面检测，记录关键数据：① 尺寸参数（长、宽、高、壁厚）；② 表面状态（釉面/涂层完整性、色泽、光滑度）；③ 拼接处密封性（可通过注水测试初步排查）；④ 材质硬度、平整度等基础指标，将数据录入试验记录表。

第二步：注水及升温

1.向浴缸内注入自来水（或符合标准的试验用水，水质硬度≤50mg/L），水位需达到浴缸额定最大容量的90%，避免水满溢出；

2.通过恒温水槽将浴缸内水温升至规定温度：不同材质浴缸温度要求不同，亚克力、玻璃钢浴缸为70℃±2℃，陶瓷、铸铁浴缸为80℃±2℃，人造石浴缸为75℃±2℃（具体以对应标准为准）；

3.水温稳定后，保持恒温状态，开始计时，试验持续时间为24h（部分标准要求48h，需根据产品用途调整）。

第三步：恒温过程监测

恒温期间，每1h记录一次水温、水位变化，同时观察浴缸状态：① 表面是否出现气泡、变色、起皱、脱落等现象；② 拼接处、接口位是否有渗水、开裂；③ 浴缸整体是否出现变形、移位。若发现异常，立即记录缺陷位置、形态及出现时间，必要时暂停试验分析原因。

第四步：降温及后处理

1.试验结束后，关闭加热装置，让浴缸内水温自然冷却至室温（23℃±2℃），冷却过程中禁止强行加水或降温，避免温度骤变导致材质损坏；

2.缓慢排出浴缸内的水，用干布擦干表面水分，放置24h，使样品恢复至环境状态。

第五步：试验后检测及结果判定

1.重复初始检测项目，对比前后数据：尺寸变化量需≤0.5%，表面无明显变色、划痕、脱落，拼接处无渗水、开裂；

2.用表面粗糙度仪检测表面光滑度，误差需符合产品标准；用色差仪检测色泽变化，ΔE值≤2.0（肉眼不可见明显色差）；

3.结果判定：若所有检测指标均符合标准要求，判定为“合格”；若出现一项及以上不符合项，判定为“不合格”，需追溯生产工艺，排查问题根源。

五、试验注意事项

•温度控制是核心：恒温过程中需确保水温均匀，避免局部过热，温度传感器应放置在浴缸中部、底部等不同位置，精准监测水温；

•样品固定要牢固：浴缸装满热水后重量较大，需通过支架、防滑垫固定，防止倾倒或移位，影响试验结果；

•避免人为损伤：试验过程中禁止触摸高温表面，禁止用硬物刮擦浴缸表面，检测时工具需轻拿轻放；

•记录完整可追溯：试验前后的检测数据、环境参数、异常情况需详细记录，形成试验报告，便于产品质量追溯；

•不同材质差异化对待：铸铁、陶瓷浴缸耐高温性较强，可适当提高试验温度；亚克力、玻璃钢浴缸耐热性较弱，需严格控制温度上限，避免过度试验。

六、常见问题及解决方法

1. 水温波动过大

原因：恒温水槽功率不足、浴缸散热过快、环境温度变化大。解决方法：更换大功率恒温水槽，在浴缸外侧包裹保温层，控制试验环境温度稳定。

2. 试验后浴缸表面变色

原因：材质本身耐热性差、表面涂层质量不合格、水温超过标准上限。解决方法：优化材质配方或涂层工艺，降低试验温度至标准范围，重新检测。

3. 拼接处渗水

原因：密封胶选型不当、拼接工艺不规范、接口存在缝隙。解决方法：更换耐高温密封胶，重新打磨拼接接口并密封，固化后再次进行试验。

七、总结

浴缸耐热水试验是保障产品质量的关键环节，需严格遵循对应标准，规范试验流程，做好样品准备、恒温监测、数据对比等核心步骤。通过科学的试验方法，既能排查产品潜在缺陷，提升生产工艺水平，也能为消费者提供安全、耐用的产品。无论是生产企业的出厂质检，还是第三方检测机构的专业检测，都需重视试验细节，确保试验结果准确、可靠。

若需针对特定材质浴缸（如亚克力、人造石）制定专项试验方案，可结合产品标准进一步优化流程，提升检测针对性。
