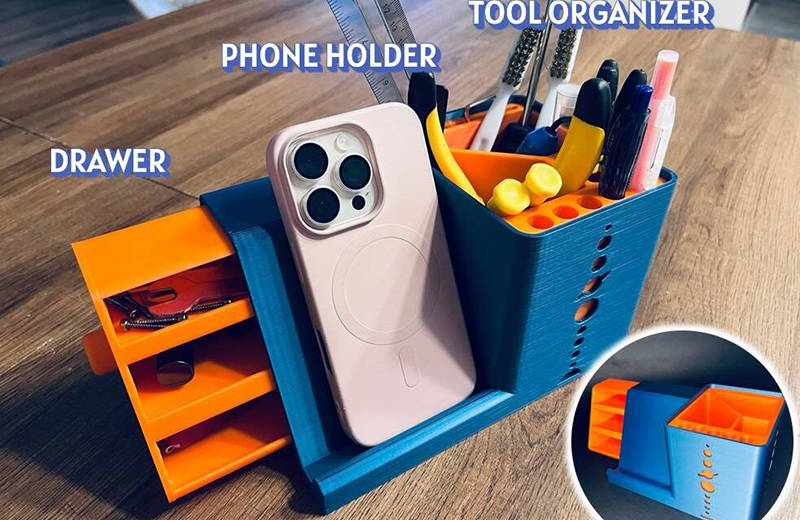

3D打印多功能置物架手板模型，是通过3D打印技术制作的、具备多层收纳 + 附加功能（如挂钩、笔筒槽）的原型，核心是在还原置物架结构稳定性的同时，融入灵活实用的细节设计，适配桌面、墙面等场景试用，优势在于快速验证功能布局、低成本迭代外观，且可按需调整尺寸与功能模块。

一、设计核心：功能布局与结构稳定性

1. 基础结构设计（确保承重与实用性）

层数与尺寸：优先设计 2-3 层（适合桌面场景），每层高度 12-15cm（容纳水杯、书籍），层板宽度 20-25cm、深度 15-18cm（兼顾容量与占地）；若为墙面款，可设计折叠层板（展开后尺寸同上，折叠后厚度≤3cm），节省空间。

支撑框架：立柱采用直径 8-10mm 的圆柱形（或方形截面，边长 8mm），增强垂直承重；层板与立柱连接部位设计 “凸台 + 卡扣” 结构（凸台直径 6mm，高度 5mm），避免层板晃动，若需可拆卸，可设计螺纹连接（如 M6 内螺纹，适配打印的螺纹柱）。

承重保障：层板底部加 1-2 条横向加强筋（宽度 5mm，厚度 3mm），加强筋与立柱相连，分散重量；单层承重设计为 500-800g（适合放置日常用品），避免因结构过薄导致断裂（层板厚度≥3mm，立柱厚度≥4mm）。

2. 多功能模块融入（提升试用价值）

挂钩模块：在底层侧面或立柱底部，一体化打印 2-3 个挂钩（开口宽度 10mm，深度 15mm），用于挂钥匙、剪刀等小物件，挂钩根部做圆角处理（半径 2mm），避免勾坏物品。

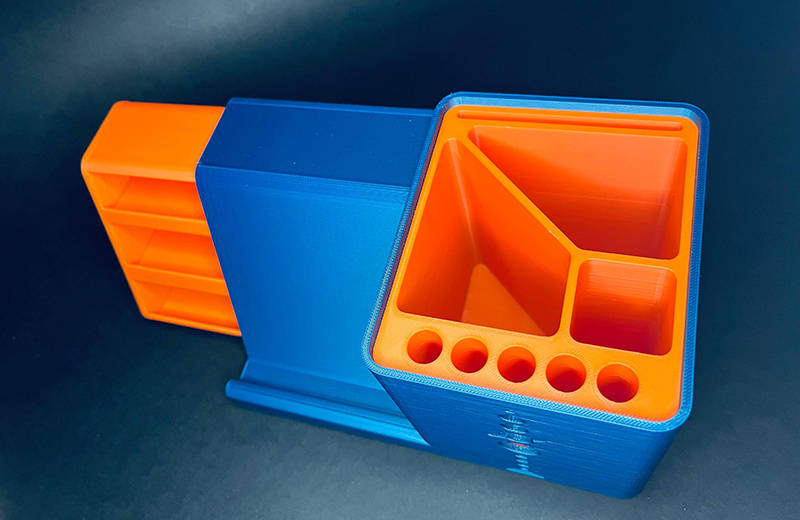

笔筒 / 收纳槽：在顶层角落设计圆柱形笔筒槽（直径 80mm，深度 100mm），或方形收纳槽（尺寸 50×50×80mm），槽内壁可加 1-2 条防滑凸纹（高度 1mm），防止笔具滑动；槽底预留 2-3 个直径 3mm 的排水孔（若用于放置湿物品）。

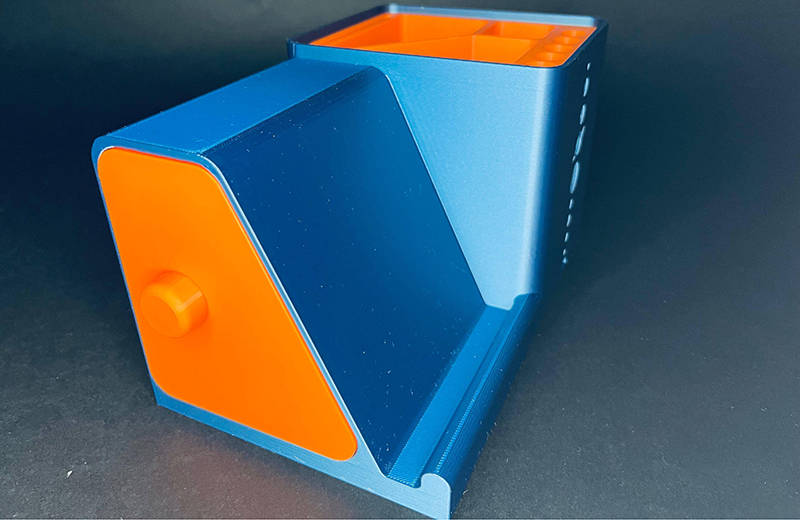

手机支架模块：在中层侧面设计倾斜式凹槽（角度 30°，宽度 15mm，深度 8mm），适配手机厚度（6-12mm），凹槽底部加防滑垫（可后期粘贴硅胶片），方便观看视频，不额外占用层板空间。

二、材料选择：适配打印难度与试用需求

PLA（聚乳酸）：入门首选，颜色丰富（推荐白色、浅灰色，百搭且显干净），打印难度低，无刺鼻气味，适合制作常规桌面置物架模型。优点是刚性足够（单层承重可达 800g），缺点是低温易脆（-10℃以下可能断裂），不适合户外使用；建议选择高韧性 PLA（添加增韧剂），提升抗摔性。

PETG（聚对苯二甲酸乙二醇酯 – 1,4 – 环己烷二甲醇酯）：适合需轻微耐摔、耐温的场景（如厨房置物架），韧性优于 PLA，耐温可达 110℃（可放置热水杯），表面光滑易清洁。打印时需略高喷嘴温度（220-240℃），层间粘结性好，不易分层，适合制作带复杂模块（如挂钩、收纳槽）的模型。

ABS（丙烯腈丁二烯苯乙烯）：适合追求高强度的模型（如墙面承重置物架），冲击强度是 PLA 的 2 倍，可承受 1kg 以上单层重量，但打印时需加热平台（80-100℃）防翘边，且会产生轻微气味，需通风环境；后期可通过打磨、喷漆优化外观，适合需要长期试用的手板。

三、打印参数与后处理关键步骤

1. 打印参数设置（以 FDM 打印为例，PLA 材料）

基础参数：层厚 0.2mm（兼顾精度与速度），填充密度 30%-40%（立柱、加强筋 40%，层板 30%，平衡重量与强度）；打印速度 50-60mm/s（PETG 降至 40-50mm/s）；喷嘴温度 190-210℃（PLA）、220-240℃（PETG），热床温度 50-60℃（PLA）、80-100℃（PETG）。

支撑与摆放：模型摆放选择 “立柱垂直朝上”，仅在悬空模块（如挂钩末端、手机支架凹槽）添加树状支撑（支撑密度 15%），避免支撑覆盖层板表面或卡扣结构；若为可拆卸设计（如螺纹连接），螺纹部位需禁用支撑，手动调整角度使螺纹面朝上。

特殊设置：打印加强筋、挂钩等受力部位时，启用 “轮廓数增加”（设为 3-4 层），提升局部强度；层板表面启用 “顶层 / 底层增厚”（各 6-8 层），减少层纹，提升平整度，方便放置物品。

2. 后处理步骤（优化外观与功能）

基础修整：用尖嘴钳小心移除支撑，对挂钩、笔筒槽等精细部位，用美工刀轻轻刮除残留支撑点（避免划伤内壁）；用 400-800 目砂纸轻磨层板边缘、立柱表面，去除毛刺，确保触摸无刺痛感。

功能验证与调整：

承重测试：在每层均匀放置 500g 重物（如瓶装水），静置 24 小时，观察层板是否弯曲（允许≤1mm 形变，超差则需增加加强筋或增厚层板）；

模块试用：将手机放入支架凹槽，检查是否稳固（倾斜 30° 不滑落）；用钥匙测试挂钩承重（挂 500g 物品无断裂），若松动，可在挂钩根部涂少量 502 胶水加固（仅 PLA/PETG 适用）。

外观优化（可选）：表面喷哑光清漆（2-3 遍，每遍间隔 15 分钟），提升质感，掩盖打印层纹；若想区分功能区域，可用不同颜色丙烯颜料涂刷（如笔筒槽涂蓝色，挂钩涂橙色），增强视觉辨识度，适合展示场景。

四、场景化试用与迭代建议

桌面场景试用：放置在书桌或办公桌上，测试层板容量（能否容纳常用书籍、水杯）、模块便利性（挂钩取放钥匙是否顺手，手机支架观看是否舒适），记录 “占用空间过大”“某模块无用” 等问题，下次设计时调整尺寸或删减模块。

墙面场景试用：在模型背部预留 2-3 个挂孔（直径 5mm），用钉子固定在墙面，测试承重（单层挂 300g 物品，观察是否稳固）、折叠功能（若为折叠款，测试展开 / 折叠是否顺畅），若挂孔松动，可增大挂孔周围壁厚（从 4mm 增至 6mm）。东莞齐乐手板厂，专注制造业3d打印，cnc加工，硅胶复模手板，为工业制造客户提供新产品设计研发的精准验证展示手板模型。
