在化工供应链的源头，涂料厂和塑料厂往往采购的是同一个大类下的原材料。但在工程师的反应釜里，这些原材料因为“最终用途”的不同，被赋予了完全不同的微观结构和化学使命。

这不仅是物理形态的区别，更是一场关于“分子量设计”、“官能团活性”以及“热力学状态”的深度博弈。

01 树脂体系：长链与短链的辩证法

这是两者最核心的区别。虽然基础单体可能都是“甲基丙烯酸甲酯”或“异氰酸酯”，但在分子构筑上走向了两个极端。

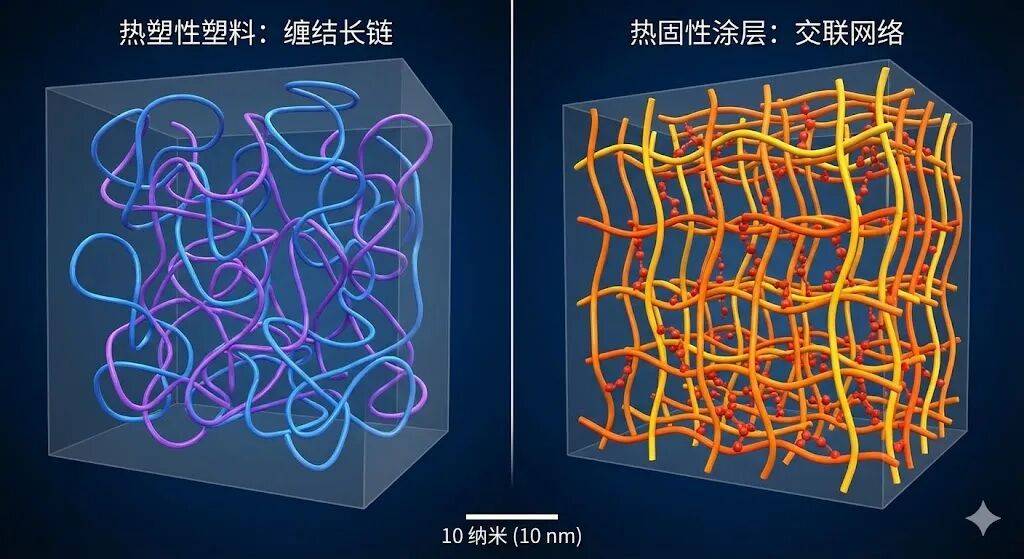

1. 分子量的博弈：物理缠结 vs 化学交联

• 塑料用树脂（出生即成品）：设计逻辑：追求极高的分子量（通常在 10万 到 100万 级别）。微观机理：依靠超长分子链之间的物理缠结来提供强度。就像一碗煮好的面条，你不加胶水，光靠面条互相缠绕就能挑起来。加工限制：因为分子量太大，熔体粘度极高，必须依靠高温（200℃+）和高剪切力（螺杆挤出）才能勉强流动成型。

• 涂料用树脂（二次发育）：设计逻辑：刻意压低分子量（通常在 2000 到 20000 级别）。微观机理：必须保持低粘度，才能保证涂料能被雾化、能流平。但低分子量意味着没有强度（干了就是粉末）。因此，必须预留大量的活性官能团（如羟基、羧基、环氧基）。成膜关键：依靠施工后的化学交联。通过加入固化剂，让这些短链分子在底材上瞬间“手拉手”，织成一张无限大的三维网状结构，从而获得强度。

2. 玻璃化转变温度 (Tg) 的取舍

• 塑料：为了保证拿在手里是硬的，常温下的塑料通常处于玻璃态，设计 Tg 往往远高于室温（如 PC 的 Tg 约为 150℃）。

• 涂料：这是一个矛盾体。为了硬度，希望 Tg 高；为了不裂、能抗冲击，希望 Tg 低。配方师往往通过“核壳结构”或“拼混树脂”技术，在微观上制造软硬相，以平衡硬度与柔韧性。

02 助剂体系：相容与迁移的隐形战争⚔️

原材料虽然通用，但在应用中存在着“迁移性”的巨大风险。这是涂料工程师最痛恨塑料配方师的地方。

1. 润滑剂与脱模剂的“特洛伊木马”

• 塑料视角：为了让塑料在注塑机里走得快、不粘模具，工程师会加入内润滑剂（如硬脂酸锌）和外润滑剂（如硅油、酰胺蜡）。

• 涂料视角：这些小分子助剂是“附着力杀手”。在塑料存放过程中，它们会慢慢迁移到表面（析出），形成一层隔离层。

后果： 涂料喷上去后出现严重的缩孔（油窝），或者一撕胶带就整片脱落。

对策： 涂料配方中必须加入更强的润湿剂或除油助剂来对抗这种迁移。

2. 偶联剂与分散剂的异同

• 塑料：使用硅烷偶联剂，目的是让无机填料（如玻纤、碳酸钙）能“吃”进高粘度的塑料熔体里，增强结构强度。

• 涂料：使用高分子分散剂，目的是利用空间位阻，防止颜料在低粘度的溶剂中絮凝沉降。

趋势：随着涂料对色浓度要求越来越高，现在的涂料分散剂结构设计正越来越像塑料的相容剂，追求极致的锚定力。

03 颜填料：耐温极限与分散能级

两者使用的颜料化学本质一样，但后处理包膜工艺截然不同。

1. 耐温性的鸿沟

• 塑料色母：必须耐受 200℃-300℃ 的挤出和注塑高温。限制：很多颜色鲜艳的有机颜料（如某些偶氮红），因为耐温不够，一进注塑机就碳化变色了。所以塑料的颜色选择范围比涂料窄。

• 涂料色浆：通常只要求耐受 140℃（烤漆）甚至室温。优势：可以使用更多样化、更鲜艳、更透明的有机颜料，实现塑料本体做不出来的“幻彩”效果。

2. 分散剪切力的差异

• 塑料：靠双螺杆挤出机的巨大剪切力“揉”进去，主要看颜料的易分散性。

• 涂料：靠砂磨机的氧化锆珠“砸”碎它，主要看颜料的润湿性和再絮凝稳定性。

04 溶剂与界面：互穿网络的构建

塑料本身不含溶剂，但涂料含溶剂。这里的原材料关联体现在“溶解度参数”的精确匹配上。

1. 攻击与融合的艺术

涂料中的溶剂对于塑料基材来说，既是载体，也是“微蚀剂”。

• 理想状态（互穿网络）：涂料溶剂的溶解度参数与塑料树脂接近。溶剂轻微溶胀塑料表层，让涂料的分子链像树根一样钻进塑料的分子间隙中，形成“互穿聚合物网络”。这是物理附着力的最高境界。

• 灾难状态（应力开裂）：如果溶剂极性太强或挥发太快，会瞬间破坏塑料的结晶区或释放注塑时残留的内应力，导致塑料件表面出现无数细微裂纹（银纹），甚至直接断裂。

2. 表面能的战争

低表面能塑料（如 PP/PE）：表面像不粘锅，没有任何极性基团。

解决方案：涂料中可以引入氯化聚烯烃等特殊树脂。它的一头是非极性的长链，能扎进 PP 塑料里（相似相溶）；另一头带有极性基团，能抓住上层的涂料。这就相当于在两层材料中间种了一层“双面胶”。

化百道总结��

从工程师的视角看，塑料与涂料的原材料关联可以总结为一条“高分子演化树”：

• 单体阶段：大家都一样（苯乙烯、丙烯酸酯、异氰酸酯）。

• 聚合阶段（分道扬镳）：塑料路线： 聚合到极致 → 造粒 → 物理融化 → 冷却定型（追求本体强度）。涂料路线： 聚合到一半（预聚物） → 加溶剂/水 → 喷涂 → 化学反应定型（追求表面功能）。

理解了这一层关联，你就能明白为什么资深的涂料工程师从不轻信客户口中的“只是普通 ABS”，而坚持索要样板进行实测。因为那个决定附着力生死的‘隐形杀手’，往往就藏在那些不起眼的塑料助剂里。
