M16-M30螺栓电动扭力扳手安装作业指导书

一、工具准备与检查

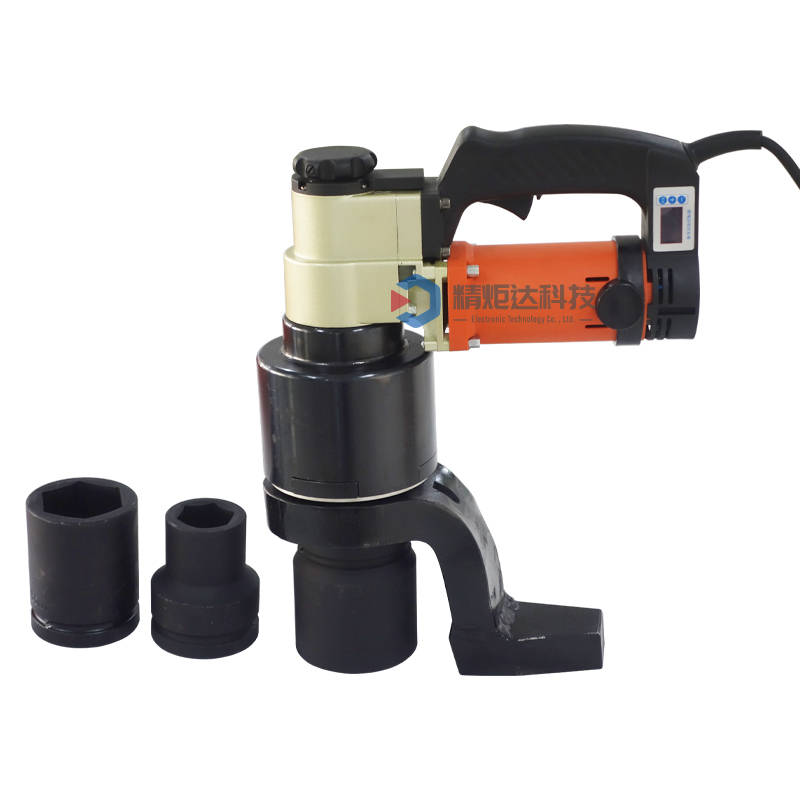

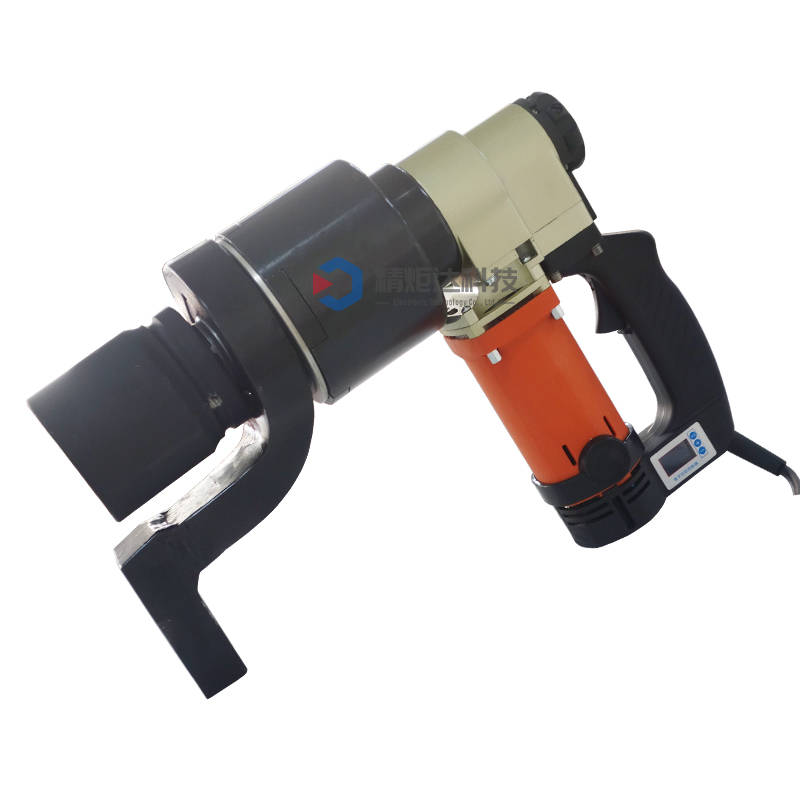

1. 电动扭力扳手选型

选用扭矩范围覆盖300-2000N·m的工业级电动扭力扳手（推荐型号：如东成P1B-FF-300、博世GDX 18V-2000），确保扳手驱动方头为1英寸（25.4mm），适配M16-M30螺栓套筒。

1. 套筒匹配

根据螺栓规格（M16/M20/M24/M30）选择对应内六角或梅花套筒，套筒材质需为Cr-V合金，硬度≥HRC40，内壁无磨损、裂纹。

1. 辅助工具

准备扭矩校准仪（精度±1%）、钢丝刷、防锈剂、扭矩记录表、防护手套（防冲击型）、护目镜、耳塞。

• 设备检查
• 电池电量≥80%，电源线/电池接口无破损
• 扭矩调节旋钮功能正常，预设扭矩值与螺栓要求值误差≤±3%
• 扳手头转动灵活，无卡滞异响
• 校准标签在有效期内（建议每3个月校准一次）

二、螺栓安装前预处理

• 螺栓与螺孔清洁
• 用钢丝刷清除螺栓螺纹及螺孔内的铁锈、油污、金属屑
• 对M20及以上螺栓，在螺纹表面均匀涂抹薄层石墨基润滑脂（如长城7019号），禁用普通黄油（易导致扭矩虚高）
• 螺栓状态检查
• 目视检查螺栓无弯曲、螺纹无变形，螺纹精度等级符合GB/T 197（6g级）
• 高强度螺栓（8.8级及以上）需确认批次质保书，严禁使用无标识或过期螺栓
• 工件定位
• 确保被连接件贴合紧密，无间隙，对合孔同轴度误差≤0.5mm
• 大型工件需使用临时定位销固定，防止螺栓承受额外剪切力

三、扭矩参数设定

注：初拧扭矩为终拧扭矩的50%，三步拧紧法按30%-70%-100%分步施加，复校间隔≤30分钟

四、标准操作流程

• 预紧阶段
• 将套筒套入螺栓头部，确保完全贴合，扳手头与螺栓轴线保持同轴（偏差≤5°）
• 点动扳机使螺栓自由旋入，直至螺栓头与被连接件接触（此时扭矩≤50N·m）
• 扭矩施加
• 启动扳手，保持匀速推进（进给速度≤30mm/s），严禁冲击式操作
• 当达到预设扭矩值时，扳手自动停机并发出提示音，保持压力2-3秒后缓慢退出
• 多螺栓连接按“十字交叉顺序”或“顺时针分步”原则拧紧（如法兰连接：先对角后中间）
• 复检与记录
• 采用扭矩扳手对10%螺栓进行抽检（至少3颗），实测扭矩与设定值偏差需≤±5%
• 填写《螺栓扭矩记录表》，记录螺栓规格、扭矩值、操作时间、操作人员信息

五、安全与质量控制

• 安全防护
• 作业时佩戴护目镜、防冲击手套、耳塞，站在扳手反作用力方向侧面
• 禁止在易燃易爆环境使用，保持工作区域通风良好
• 电池充电需使用原厂充电器，避免过充（充电时间≤8小时）
• 常见问题处理
• 扭矩未达标：检查套筒是否打滑→清理螺纹→重新校准扳手
• 螺栓断裂：立即停止作业，使用断丝取出器处理，更换同规格螺栓
• 扳手过热：连续作业≤15分钟需停机冷却，表面温度≥60℃时强制休息
• 质量追溯
• 扭矩记录保存至少2年，关键设备螺栓需拍摄安装过程视频（分辨率≥1080P）
• 每月对扳手进行空载运行测试，确认扭矩输出稳定性

六、维护保养

• 日常保养
• 每次使用后清洁套筒和扳手头，涂抹防锈油
• 检查电源线/电池触点，保持干燥无氧化
• 存放于-10℃~40℃干燥环境，避免阳光直射
• 定期维护
• 每500次拧紧周期更换齿轮箱润滑油（专用锂基脂）
• 每年进行一次全面拆解检修，更换磨损轴承及密封件

执行标准：本作业指导书符合GB/T 3098.1-2010《紧固件机械性能》及ISO 898-1:2013要求，所有操作需由持特种作业证书人员执行。
