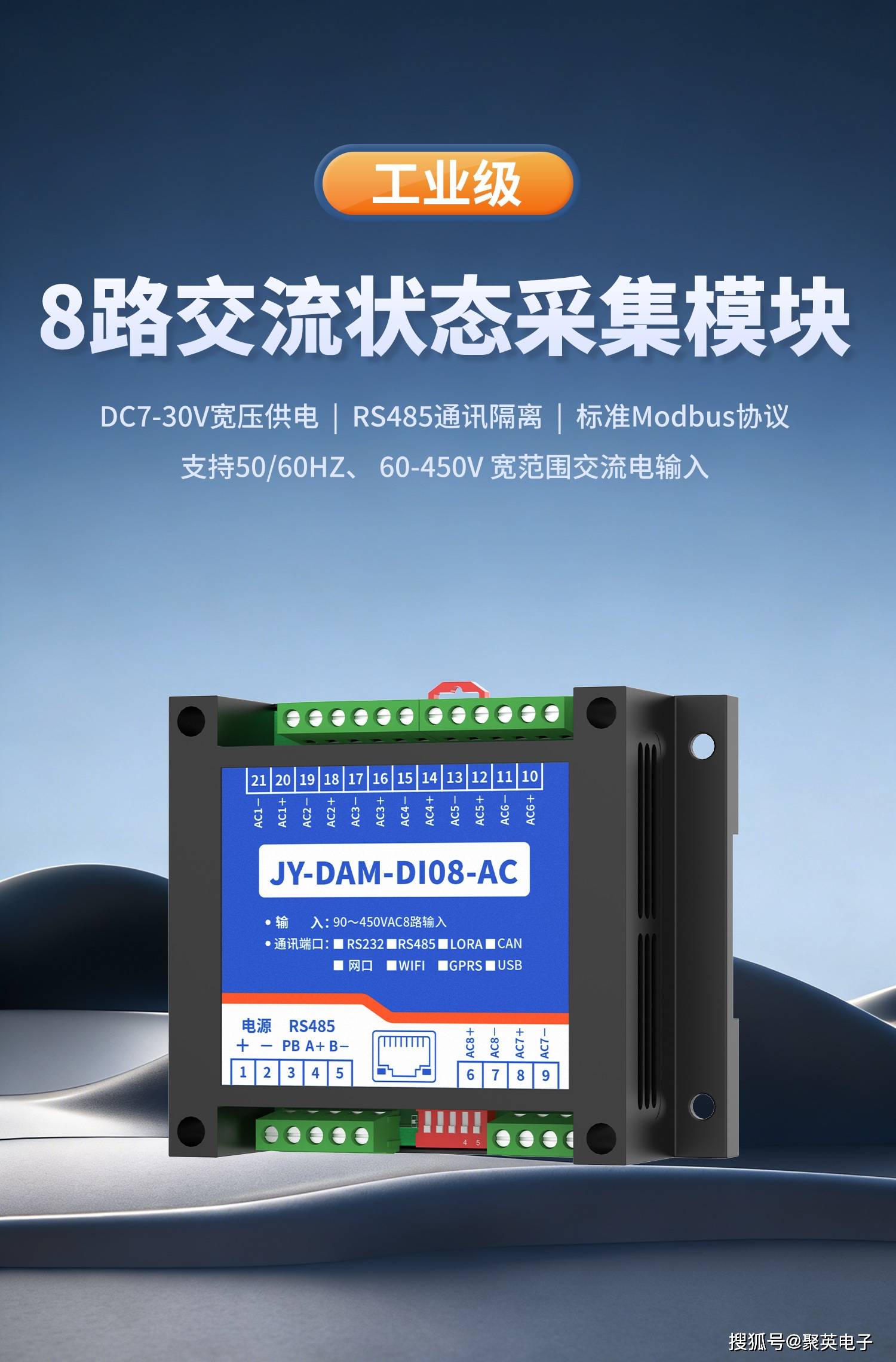

交流状态采集模块是智能照明系统的核心感知单元，实时采集照明回路的交流电压、电流、通断状态、有功功率、电能等电气参数，通过数据反馈支撑智能照明的自动调控、故障报警、节能管理等核心功能，是传统照明升级为智能照明的关键组件。

一、应用架构

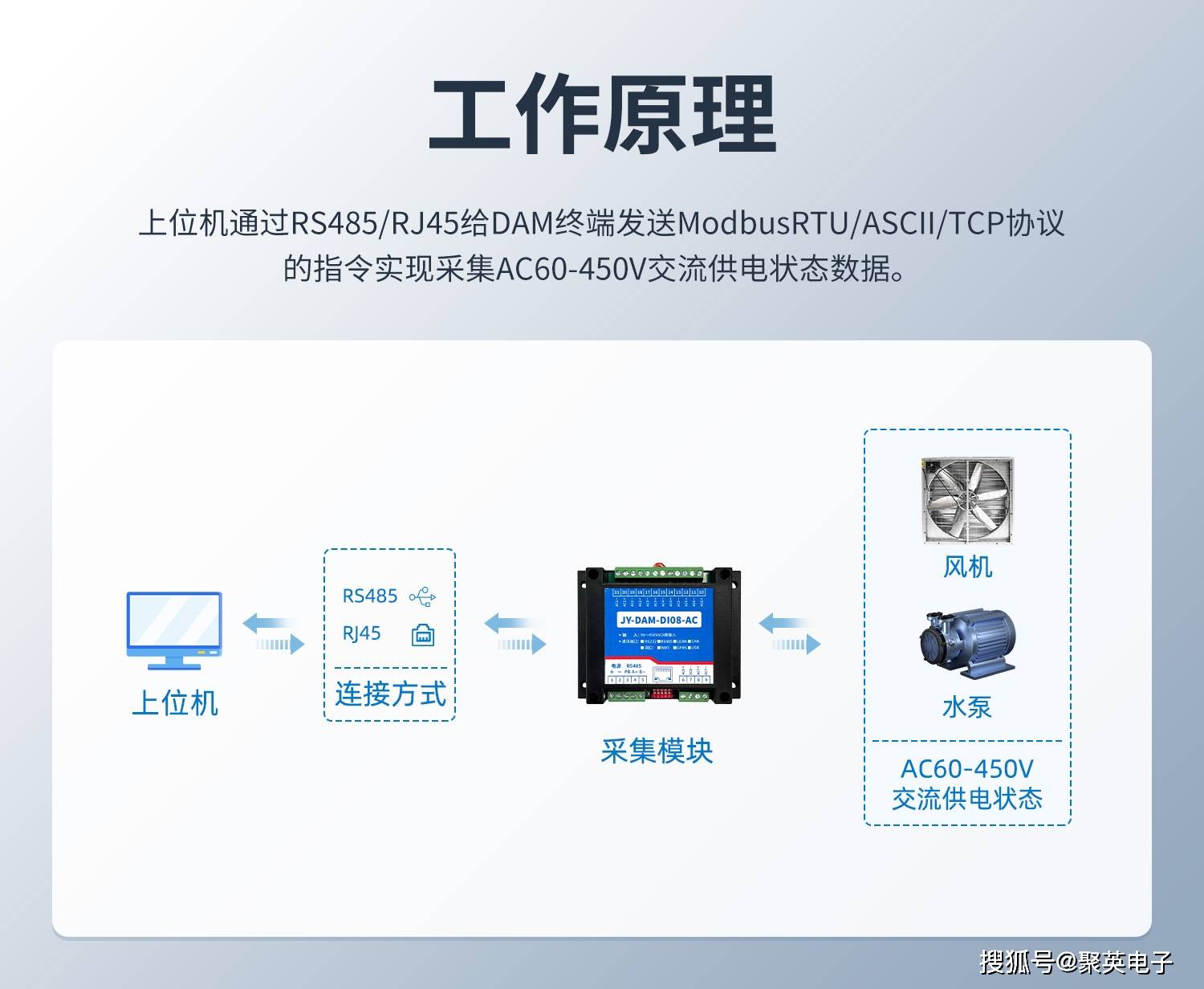

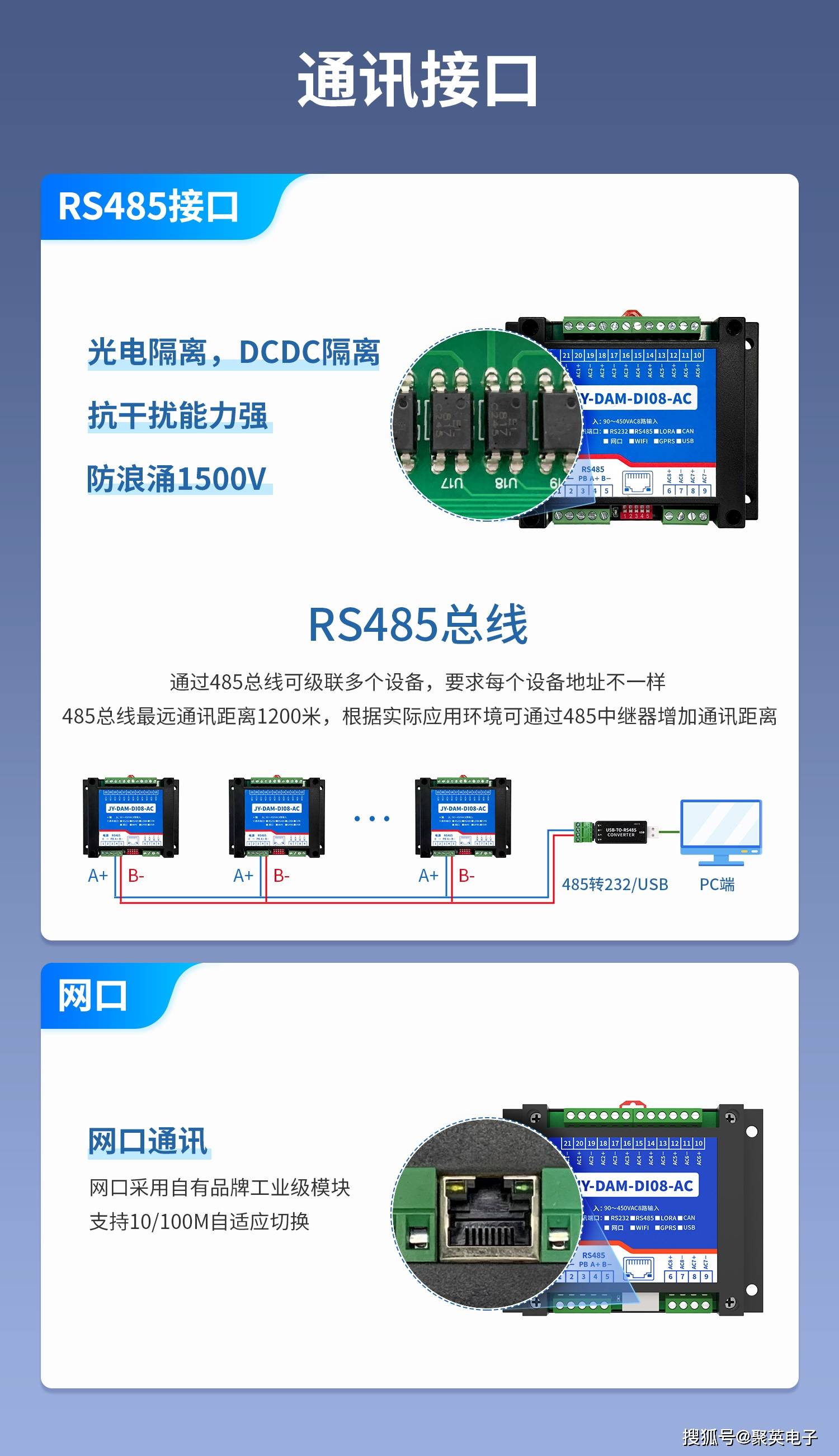

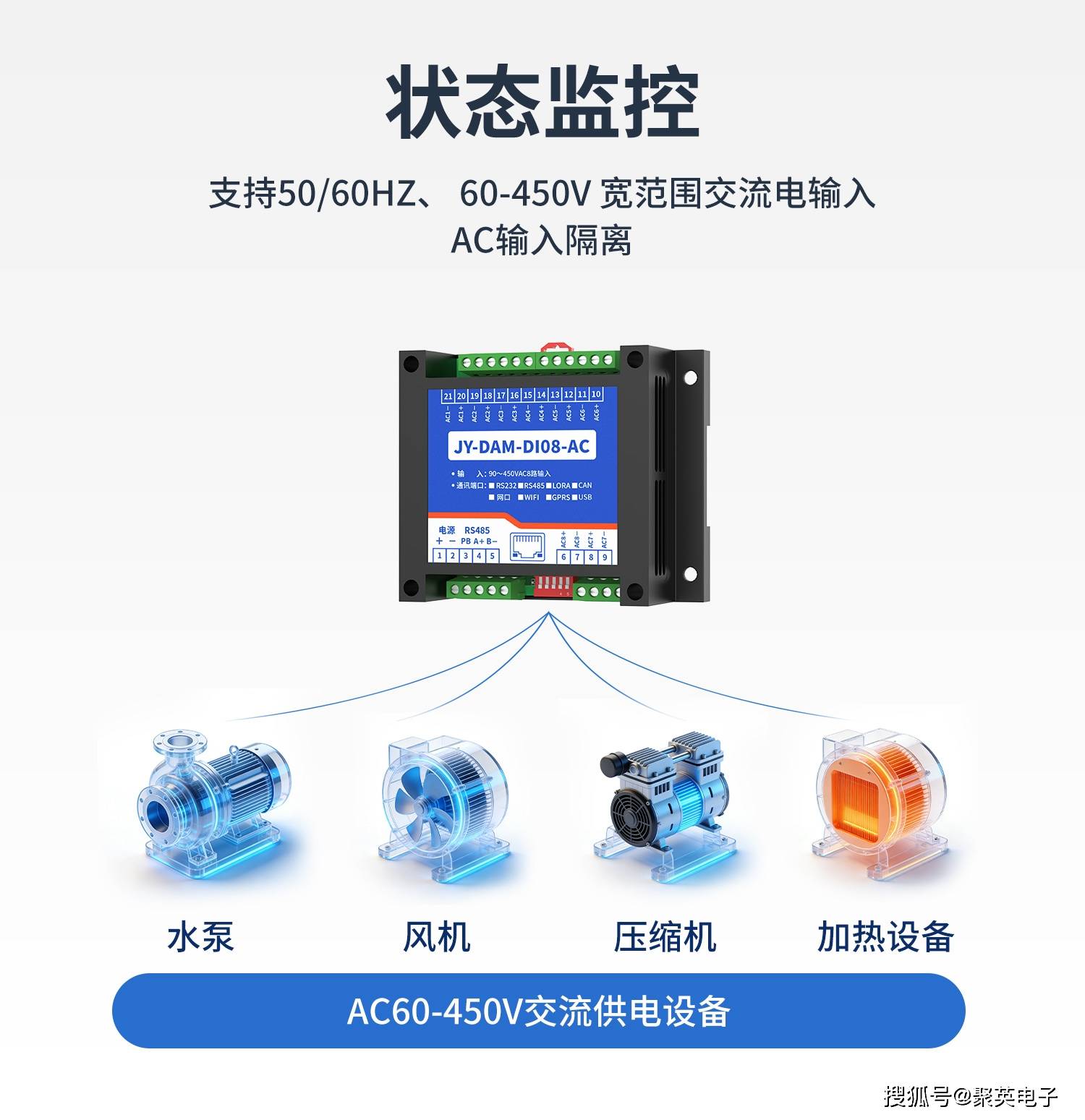

交流状态采集模块 → 接入照明回路采集电气参数 → 通过通信总线(RS485/无线)上传至网关/主控系统 → 系统分析数据并下发控制指令 → 继电器/调光器执行操作 → 模块再次反馈状态，形成闭环。

二、应用场景

1.照明设备运行状态监测与故障报警

交流状态采集模块直接接入LED灯、荧光灯回路等照明回路，实时采集回路的电流、电压、功率参数：

- 若采集到电流为0，可判定灯具断路或开关未合闸;若电流异常偏高，可能是灯具短路或驱动电源故障;若功率远低于额定值，大概率是灯具老化或光源损坏。

- 模块将异常数据上传至智能照明主控系统(如PLC、边缘网关、云平台)，系统自动触发声光报警或推送运维通知，实现故障精准定位，替代传统人工巡检，尤其适用于商场、工业厂房、地下车库等大面积照明场景。

2.节能调控与按需照明的闭环控制

智能照明的节能核心是按需供给，交流状态采集模块承担数据反馈的关键角色，形成感知-决策-执行-反馈的闭环：

- 联动光照传感器、人体感应传感器：当自然光充足时，主控系统下发调光指令，采集模块实时反馈灯具的实际功率，确认调光效果是否达标;当检测到区域无人时，系统切断回路，模块反馈回路通断状态，避免长明灯。

- 能耗统计与优化：模块累计采集各回路、各区域的电能消耗数据，生成能耗报表，帮助管理者分析照明用电规律，进一步优化调光策略，如写字楼高峰时段、低谷时段的亮度阈值。

3.回路通断控制与场景联动

交流状态采集模块可与交流继电器模块配合使用，实现照明回路的远程控制与场景化联动，同时验证控制指令的执行效果：

- 远程开关与场景模式：通过手机APP或中控屏下发会议模式、下班模式指令，继电器模块执行回路通断操作，交流状态采集模块反馈回路的电压/电流状态，确保灯具按需求开启/关闭，如会议室主灯+射灯同步点亮，走廊灯保持低亮度。

- 跨系统联动：接入楼宇智能化系统时，可联动消防、安防系统。例如火灾发生时，消防系统下发指令切断非应急照明回路，交流状态采集模块反馈回路断开状态，同时触发应急照明回路开启，保障逃生通道照明。

4.用电安全防护

针对照明回路的电气安全隐患，交流状态采集模块可实现过载、过压、欠压保护：

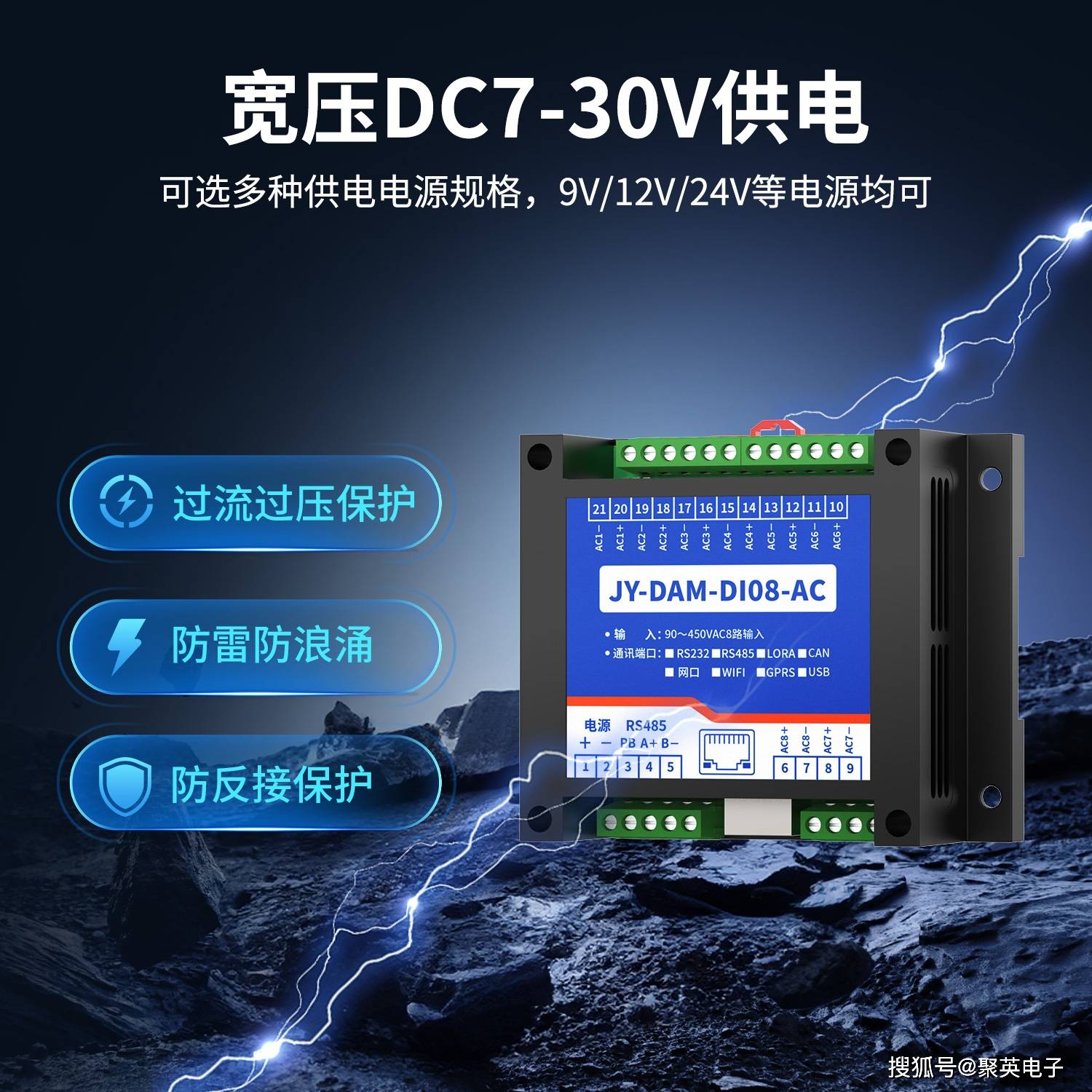

- 当采集到回路电压超过额定值，如单相220V回路电压升至250V或电流过载时，主控系统自动切断回路电源，防止灯具、驱动电源烧毁，甚至引发电气火灾。

- 适用于老旧建筑照明改造、户外路灯等场景，避免因电网波动或线路老化带来的安全风险。

交流状态采集模块在智能照明系统中的应用架构为四层分级架构，遵循感知 - 传输 - 决策 - 执行的闭环逻辑，同时兼顾兼容性、扩展性和实时性，适配家居、工业厂房、城市路灯等不同照明场景。
