140W快充+3AC插座，thinkplus“一机多用”桌面充电站拆解
前言
本期拆解带来的是thinkplus锋行者氮化镓桌面充电站，这款充电站具备3个AC插座，3个USB-C接口和USB-A接口，USB-C接口支持140W输出功率，总输出功率为150W，支持自动功率分配。
桌面充电站AC插座内部自带国标安全门，具备过流保护和防雷保护功能，还设有炫彩LED，通过触摸按键控制灯光。下面充电头网就带来thinkplus锋行者氮化镓桌面充电站的拆解，一起看看内部的设计和用料。
thinkplus 锋行者氮化镓桌面充电站开箱
包装盒正面印有流光装饰，印有thinkplus品牌，产品图片和产品名称。
包装盒顶部印有thinlplus品牌。
包装盒顶部印有支持充电的设备。
产品参数信息特写，下面到产品实物展示环节再介绍。

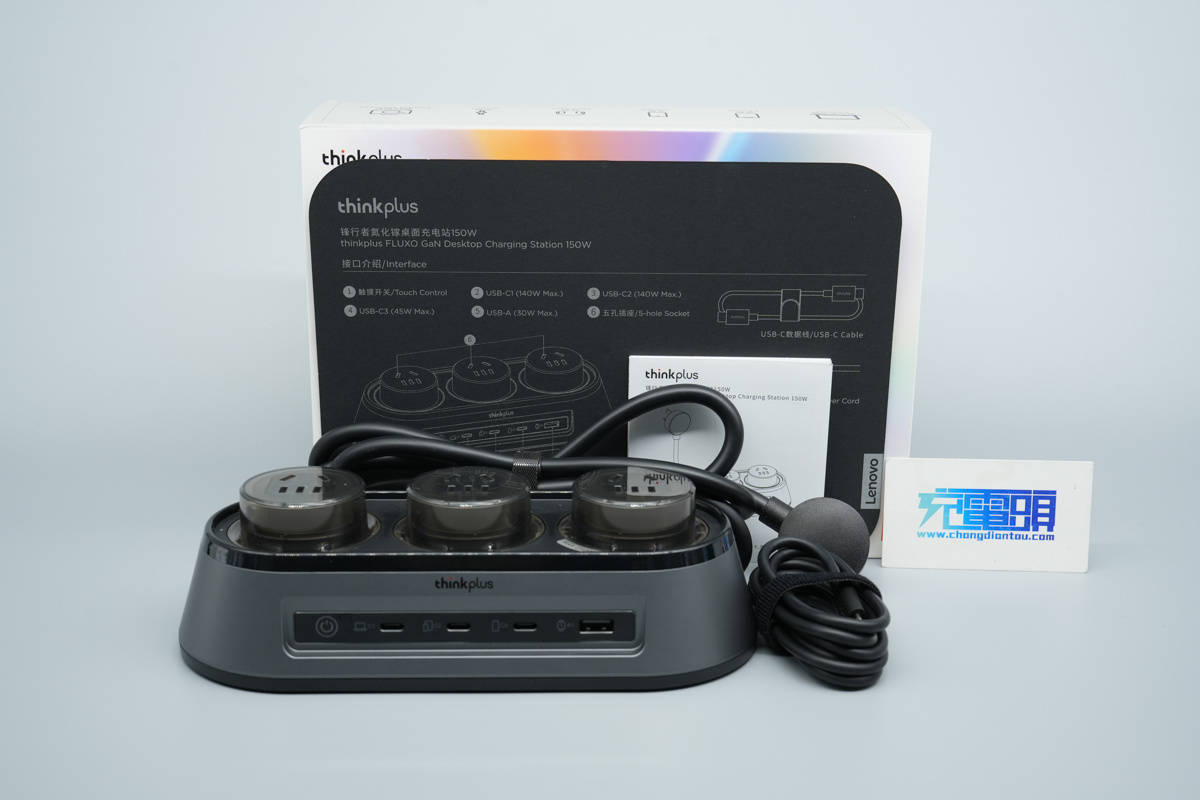

包装内包含桌面充电站，USB-C充电线和说明书。

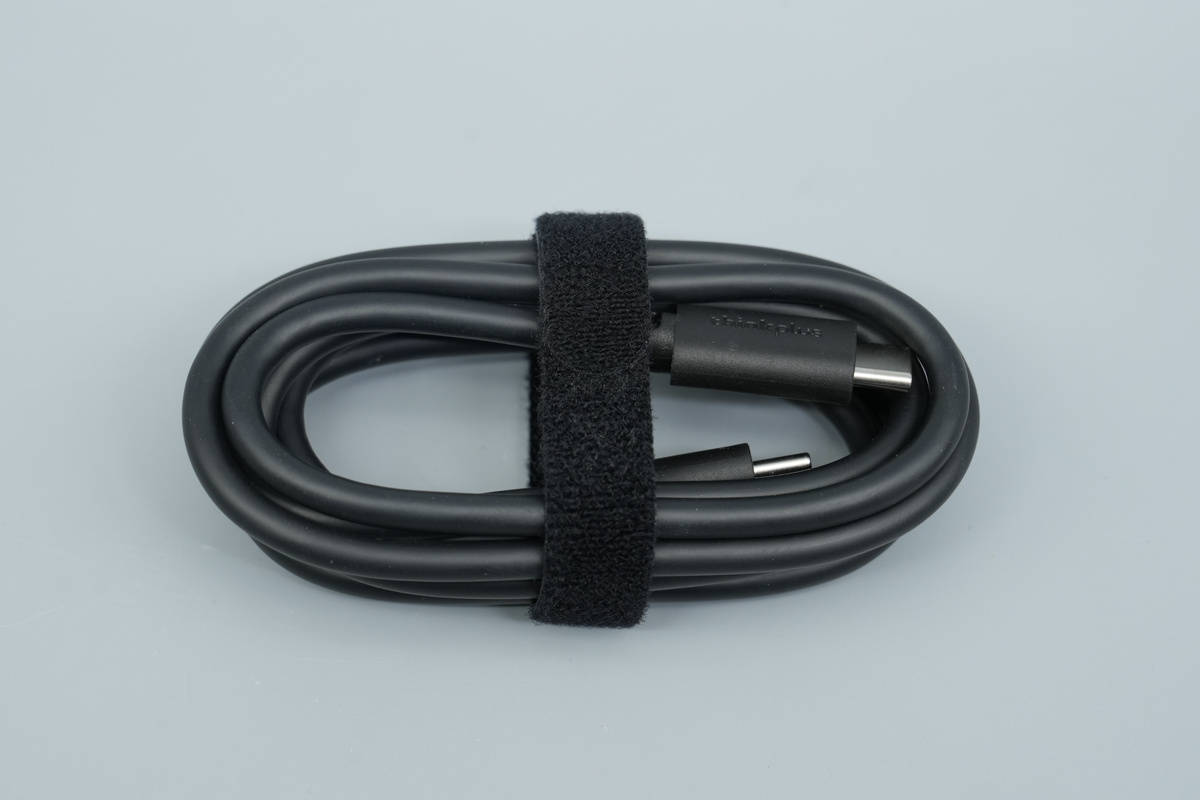

附带的USB-C充电线使用魔术扎带固定。

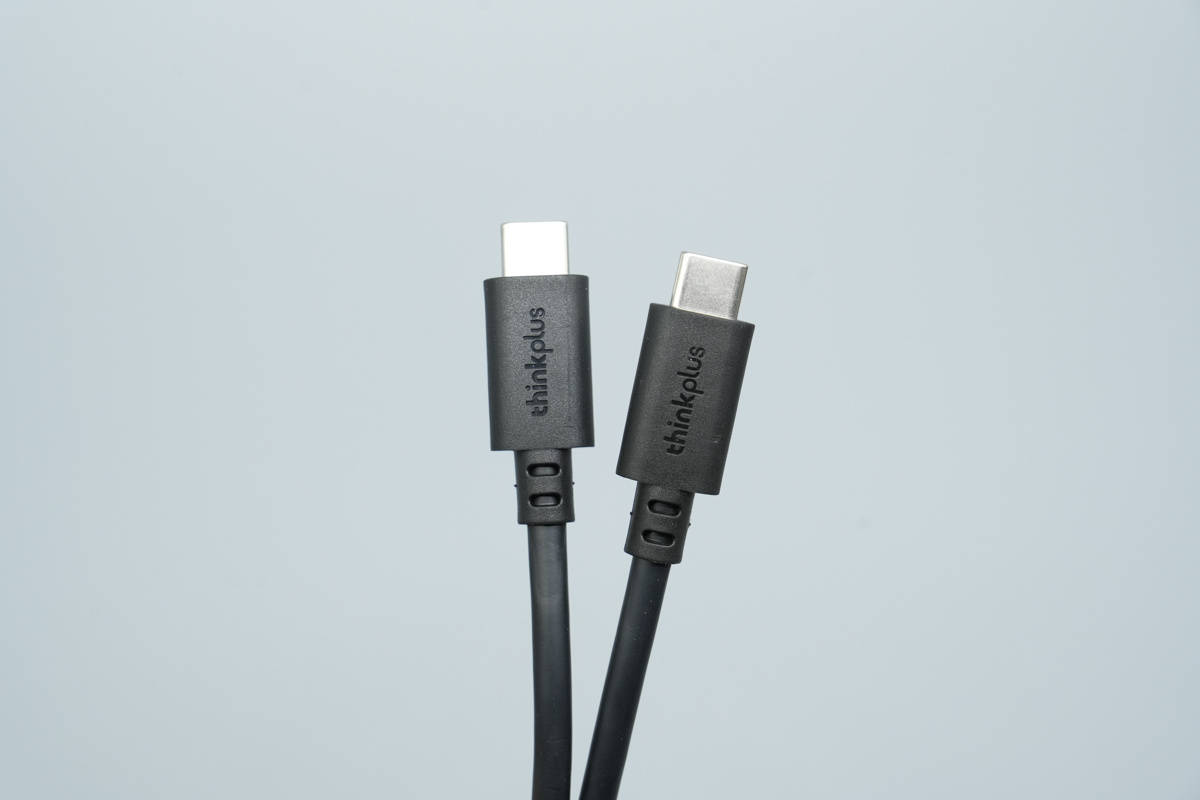

附带充电线线为USB-C to USB-C类型，线缆端子磨砂方便插拔，同时设计有thinkplus品牌。

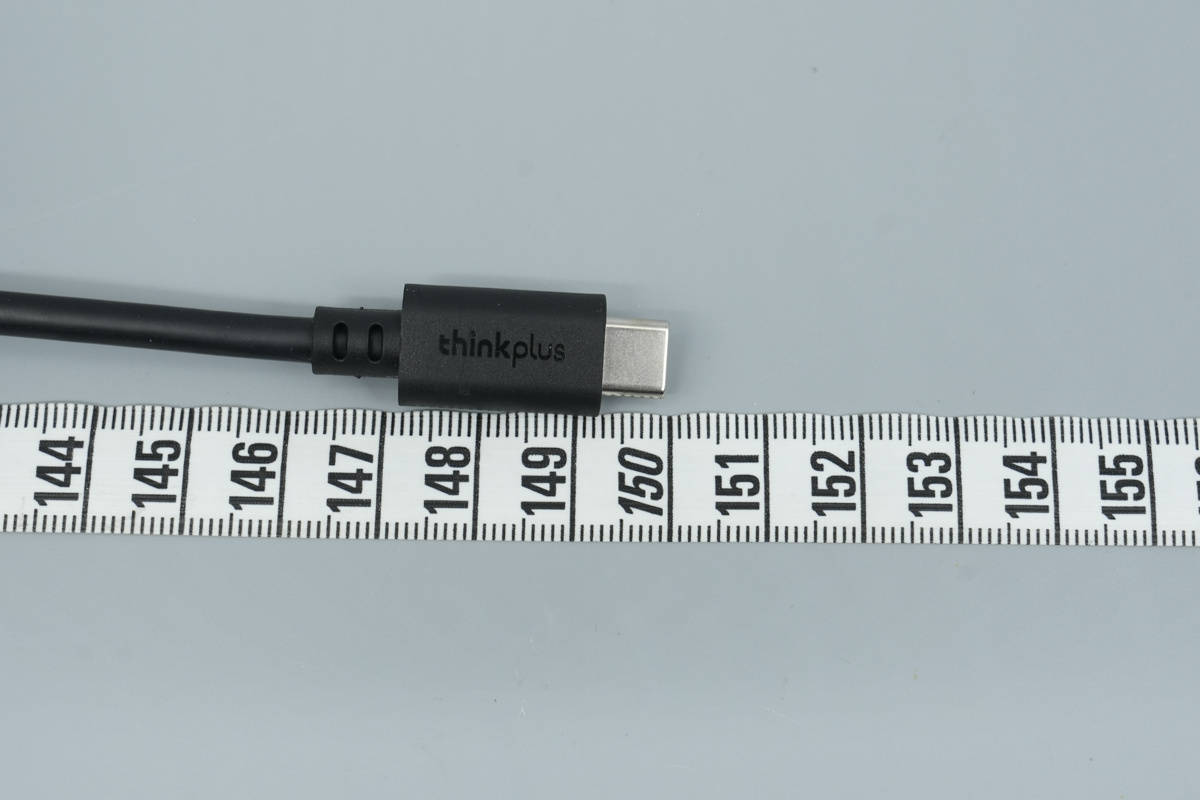

测得USB-C充电线长度约为1.5米。

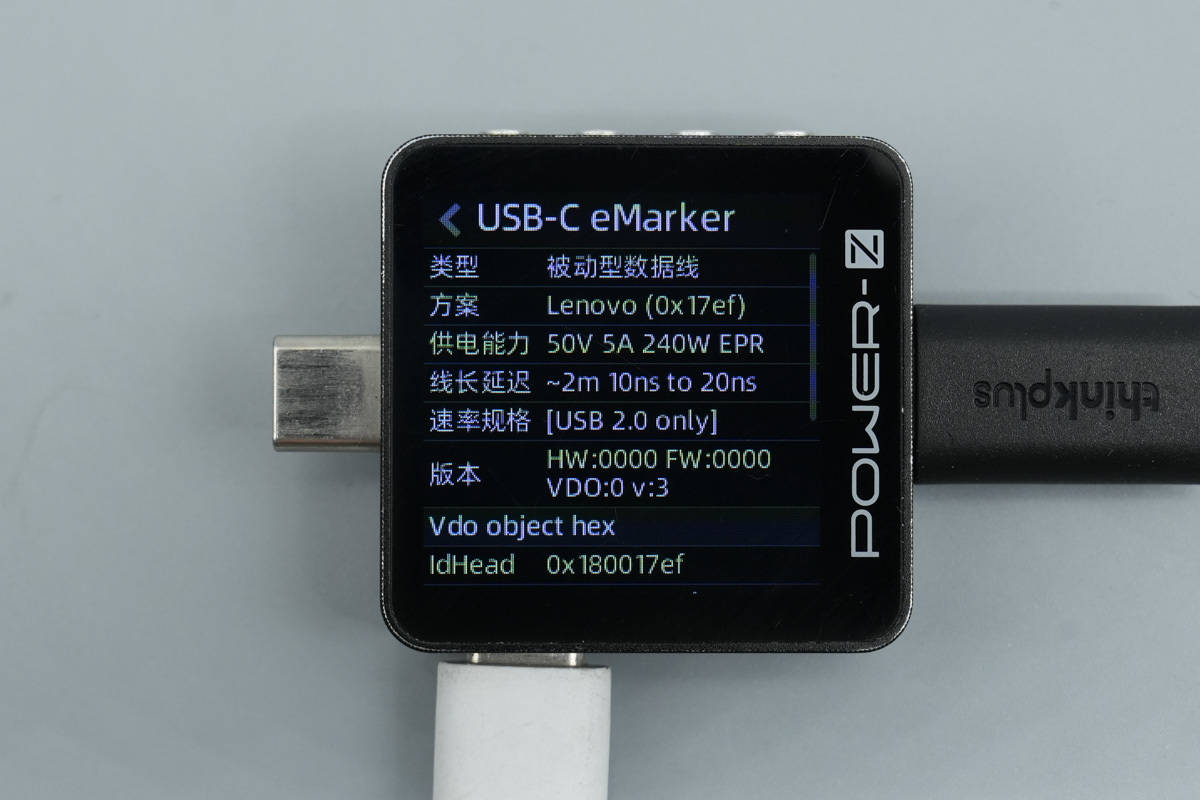

使用ChargerLAB POWER-Z KM003C测得充电线带有E-Marker芯片，电力传输能力为50V5A。

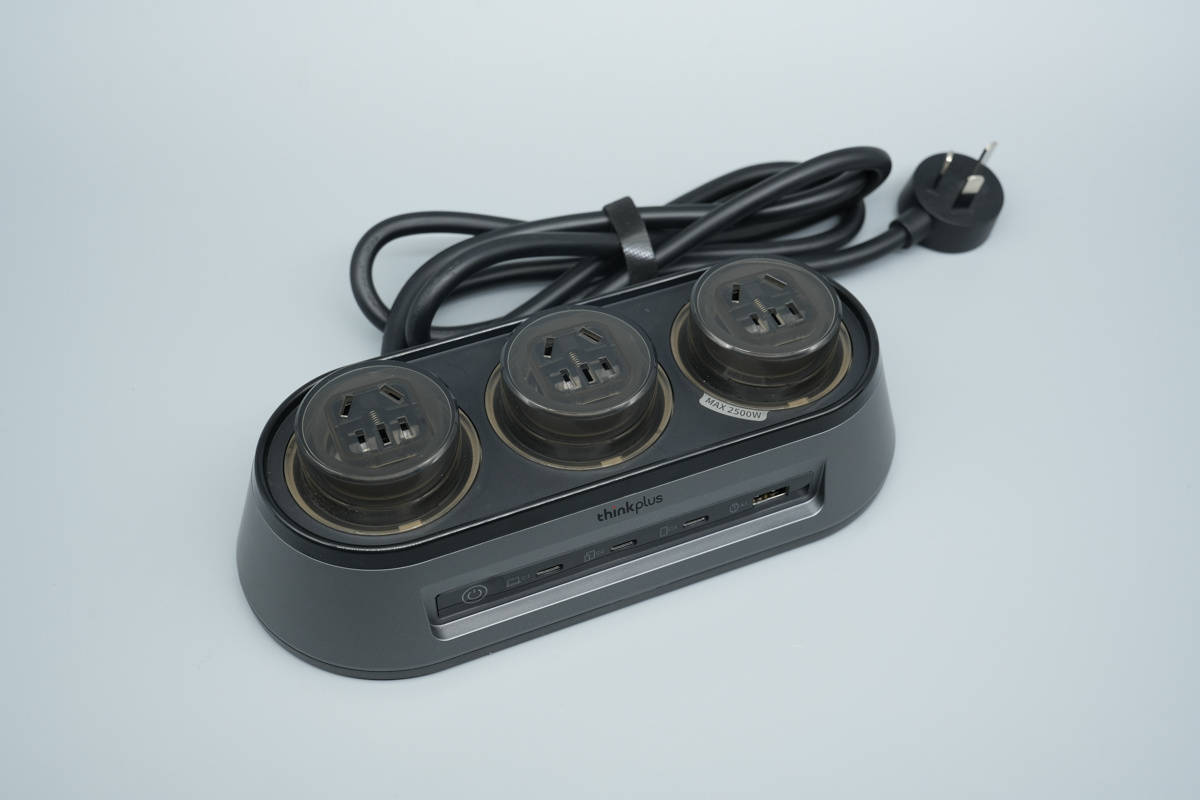

thinkplus锋行者氮化镓桌面充电站一览，自带三脚插头电源线。

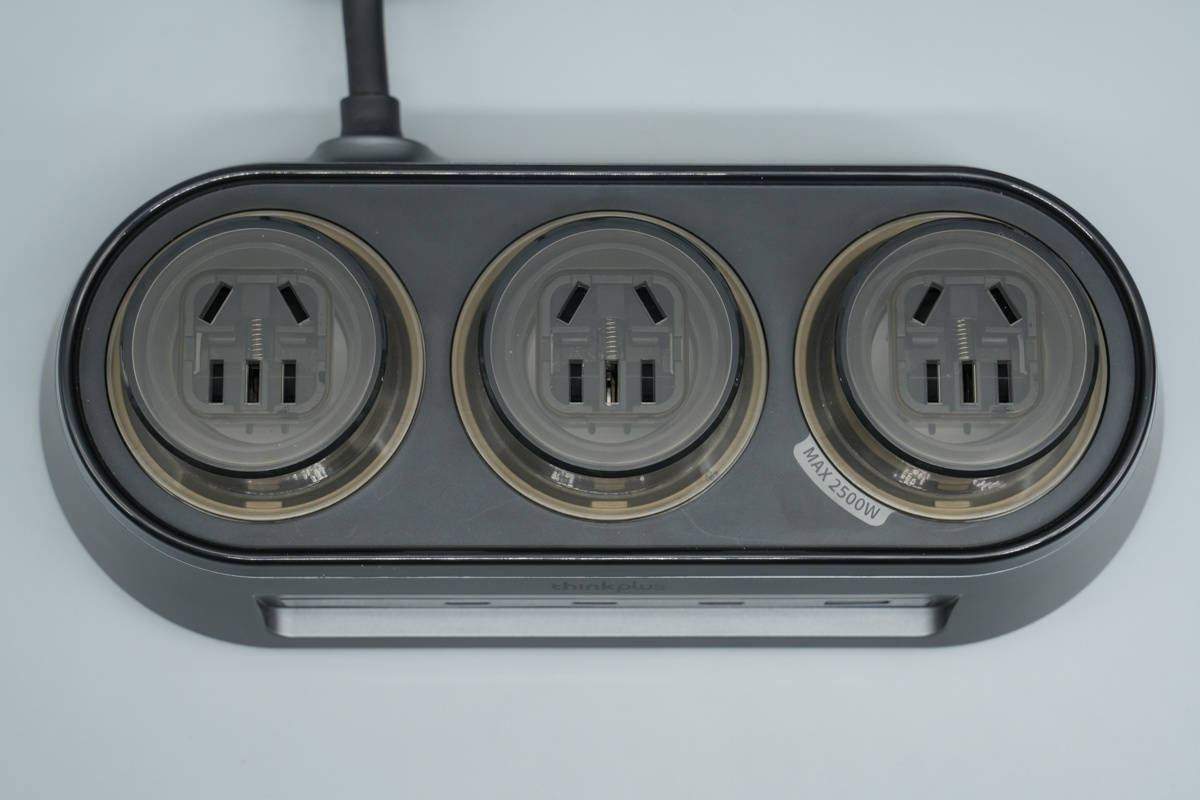

机身顶部设有三个新国标五孔插座。
插座为半透明设计，内部设有安全门，还可以看到复位弹簧。

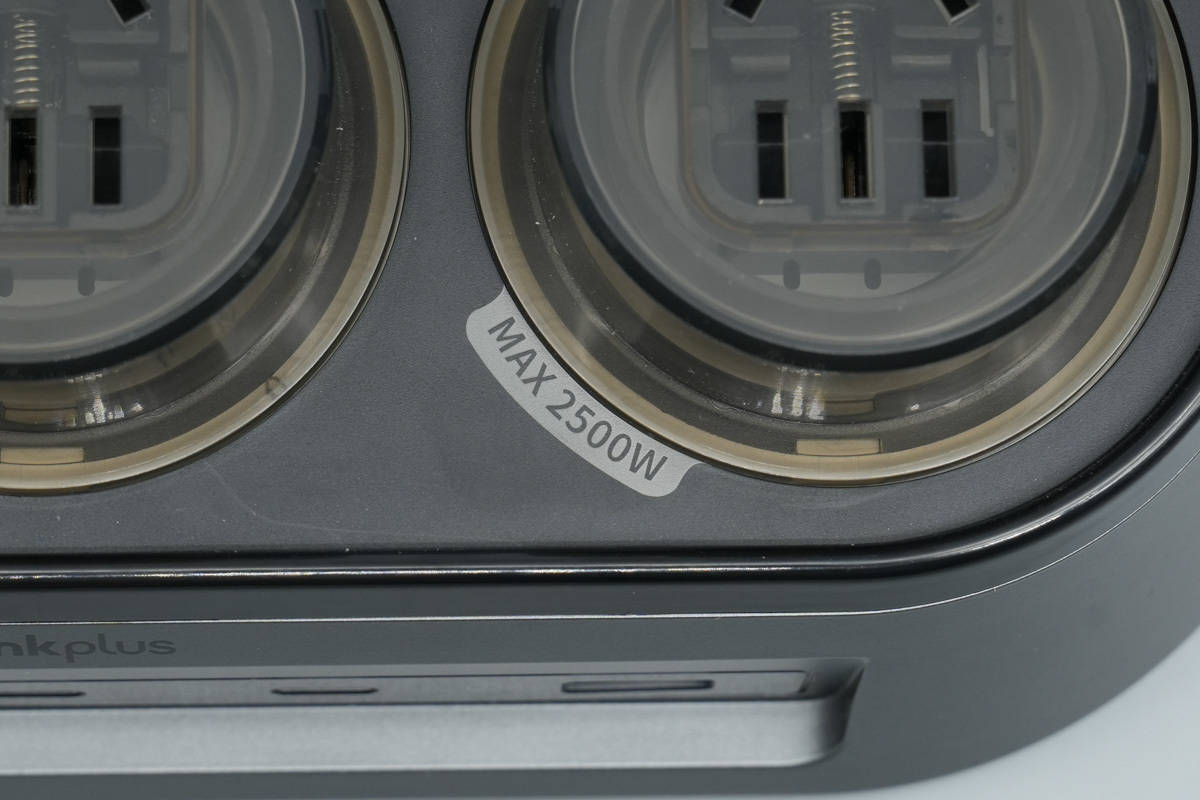

插座边缘标注MAX 2500W功率。

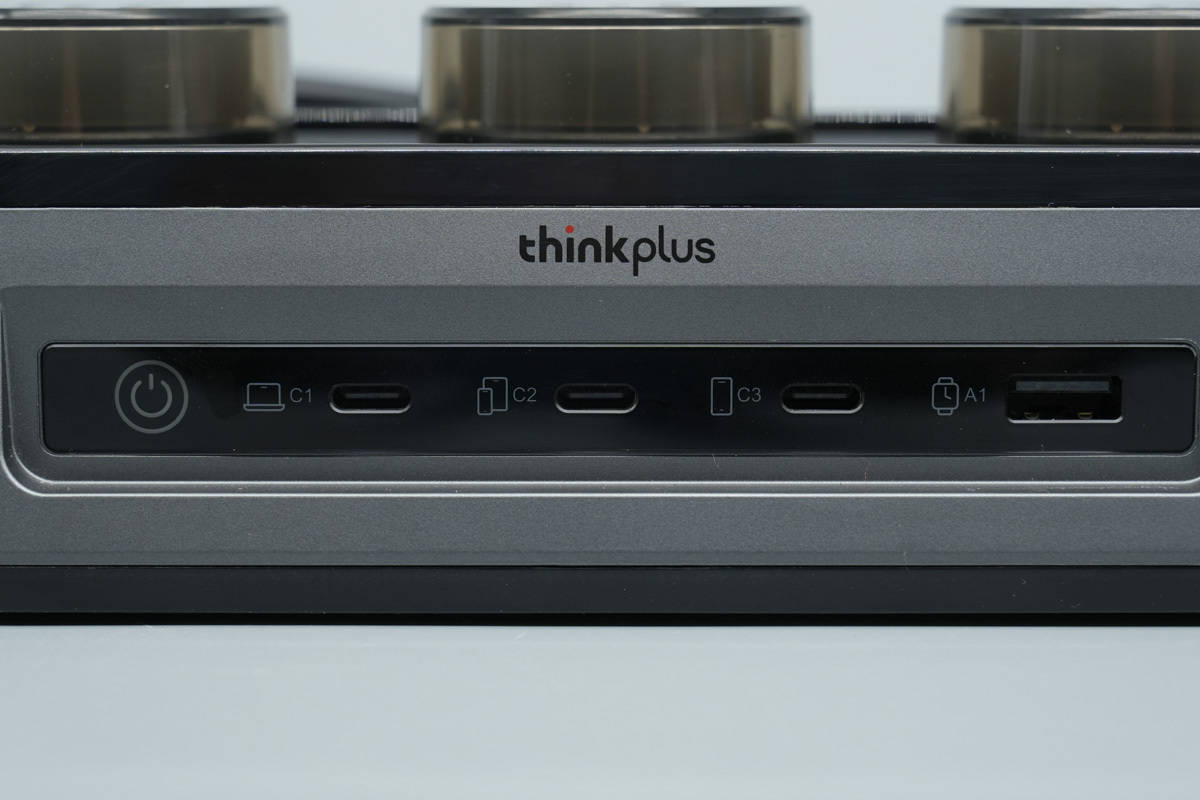

机身前端设有触摸按键，USB-C接口和USB-A接口。

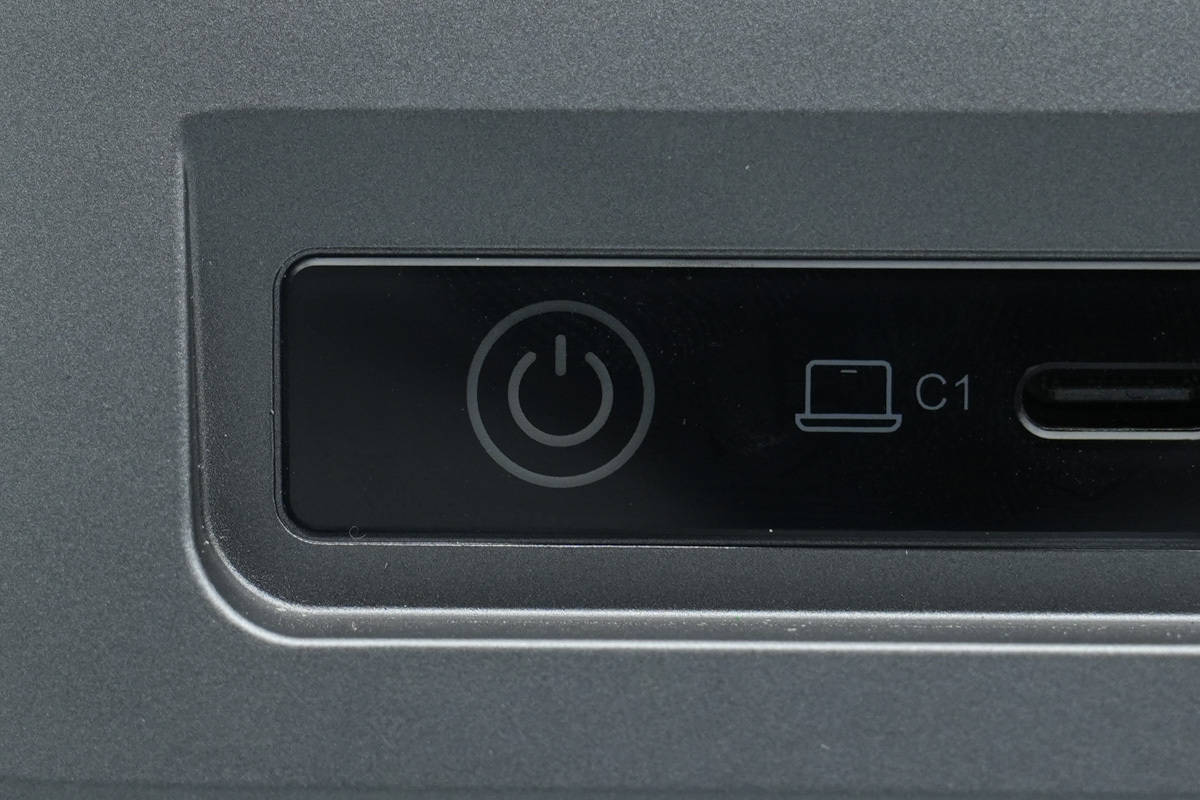

触摸按键用于插座开关和灯光控制。
接口上方印有thinkplus品牌。
机身上下为跑道式设计。

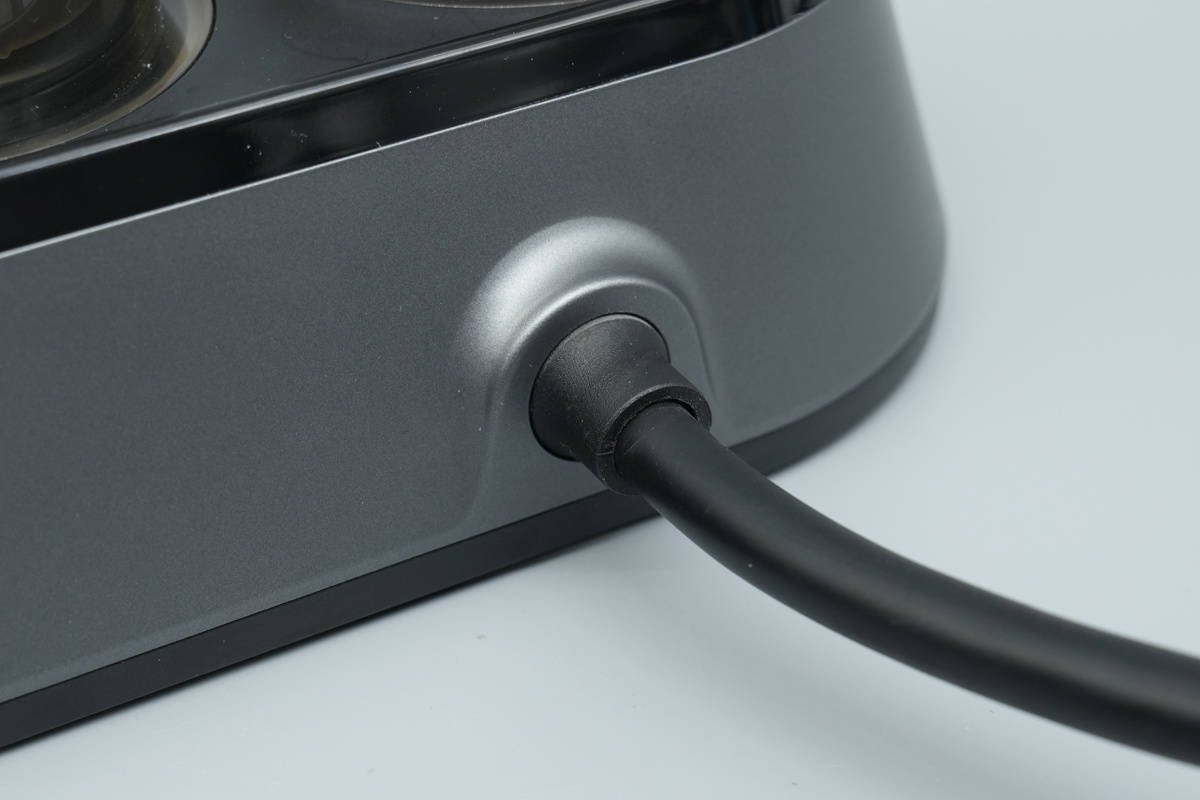

电源线与机身连接处设有胶套，用于抗弯折保护。

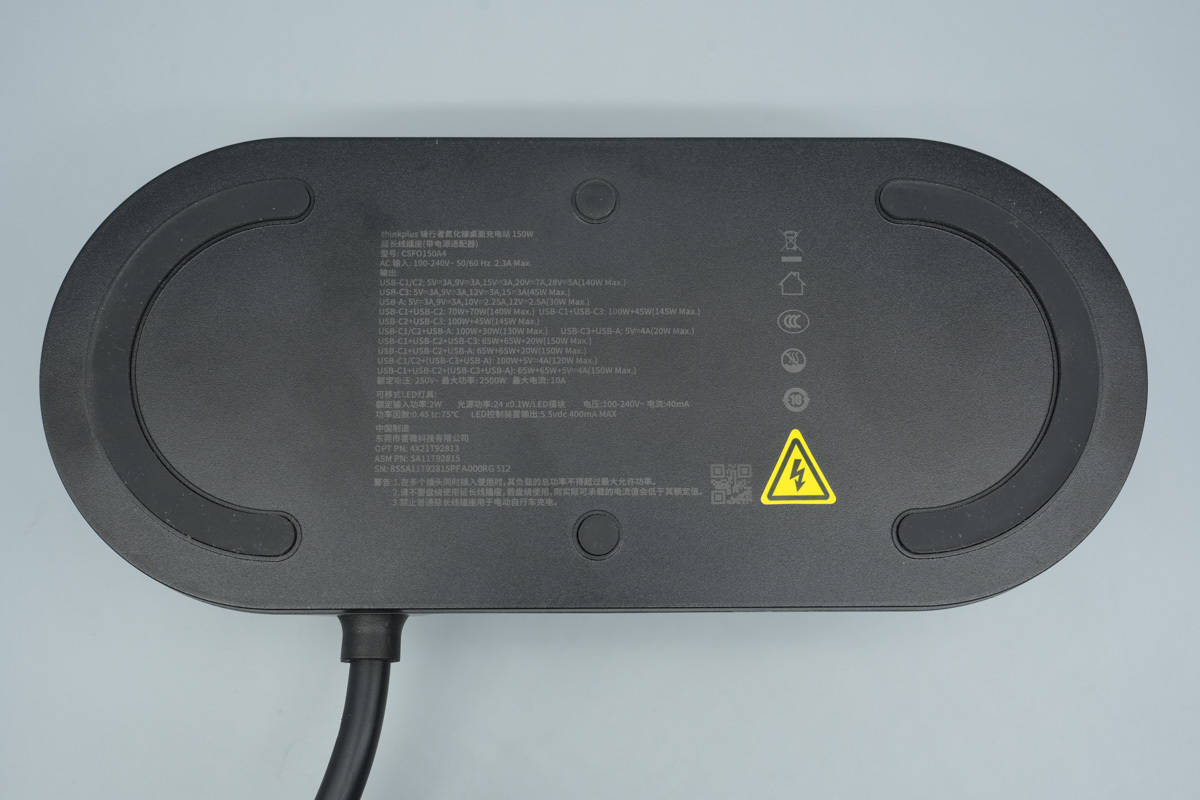

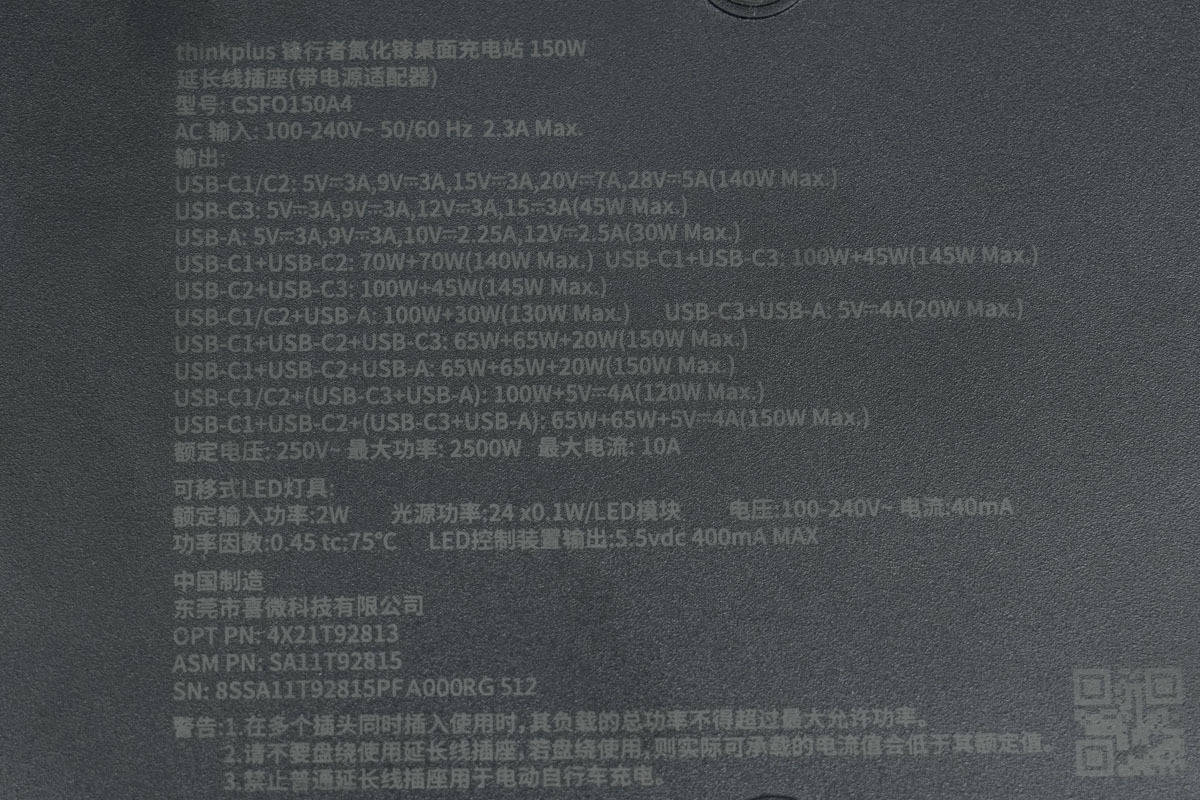

机身背面印有产品信息，并粘贴防滑垫。
thinkplus锋行者氮化镓桌面充电站150W
延长线插座（带电源适配器）
型号：CSFO150A4
AC输入：100-240V~ 50/60Hz 2.3A Max
输出：
USB-C1/C2：5V⎓3A，9V⎓3A，15V⎓3A，20V⎓7A，28V⎓5A（140W Max）
USB-C3：5V⎓3A，9V⎓3A，12V⎓3A，15V⎓3A（45W Max）
USB-A：5V⎓3A，9V⎓3A，10V⎓2.25A，12V⎓2.5A（30W Max）
USB-C1+USB-C2：70W+70W（140W Max）
USB-C1+USB-C3：100W+45W（145W Max）
USB-C2+USB-C3：100W+45W（145W Max）
USB-C1/C2+USB-A：100W+30W（130W Max）
USB-C3+USB-A：5V⎓4A（20W Max）
USB-C1+USB-C2+USB-C3：65W+65W+20W（150W Max）
USB-C1+USB-C2+USB-A：65W+65W+20W（150W Max）
USB-C1/C2+（USB-C3+USB-A）：100W+5V⎓4A（120W Max）
USB-C1+USB-C2+（USB-C3+USB-A）：65W+65W++5V⎓4A（150W Max）
额定电压：250V~ 最大功率：2500W 最大电流：10A
三脚插头为新国标半包胶插脚，有效避免误触风险。
测得电源线长度约为160cm。
测得充电站机身宽度约为222mm。

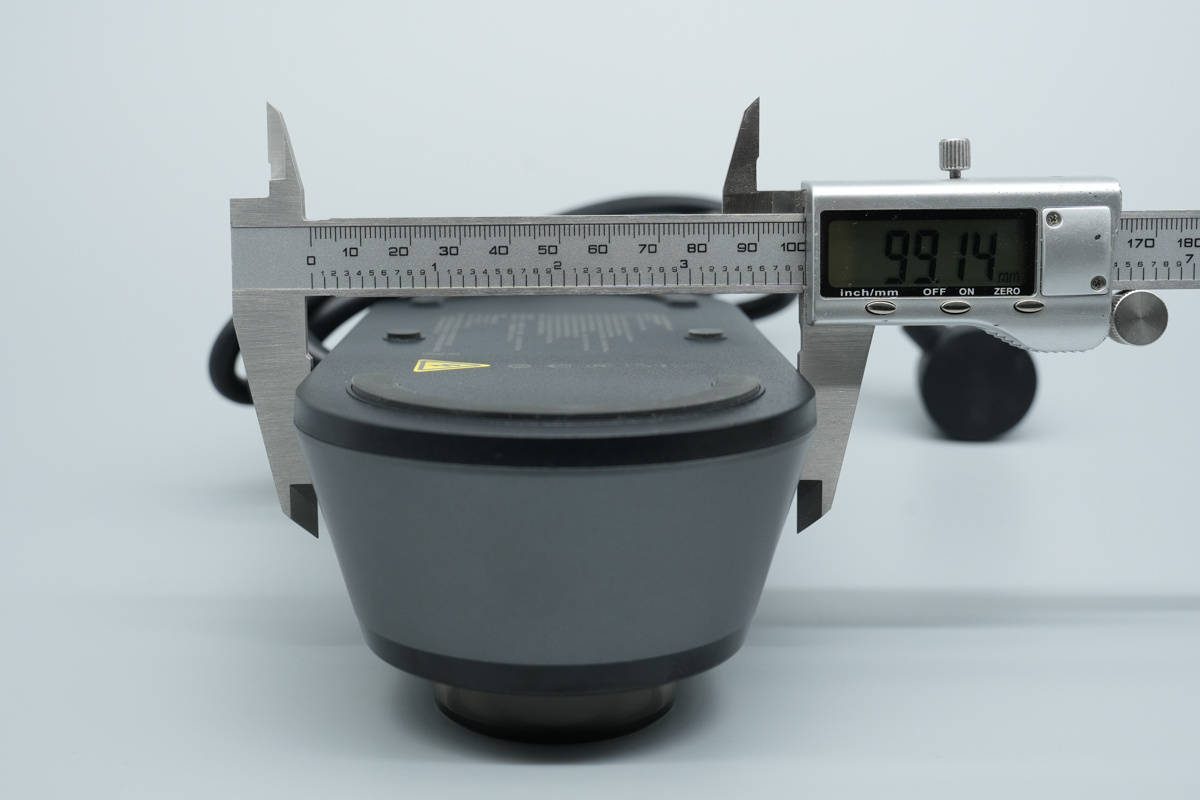

深度约为99mm。
高度约为64.5mm。

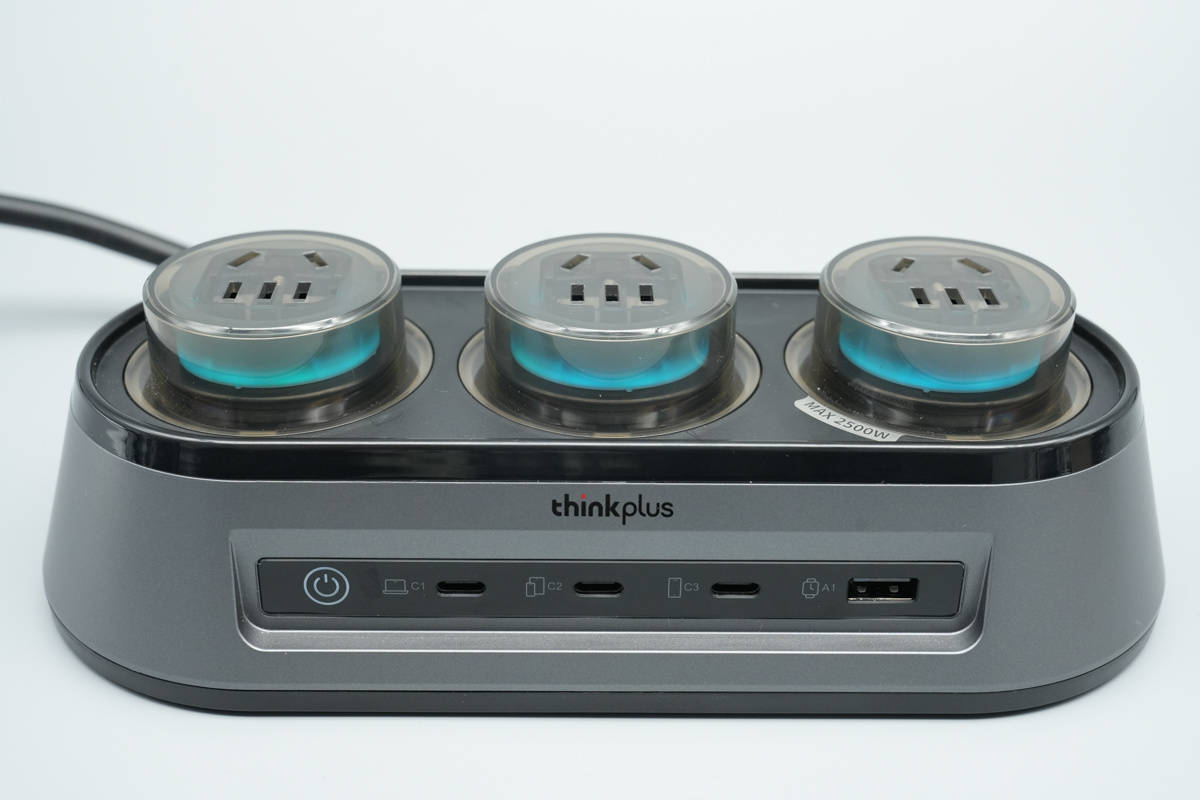

接通电源，点亮充电站蓝色灯效。

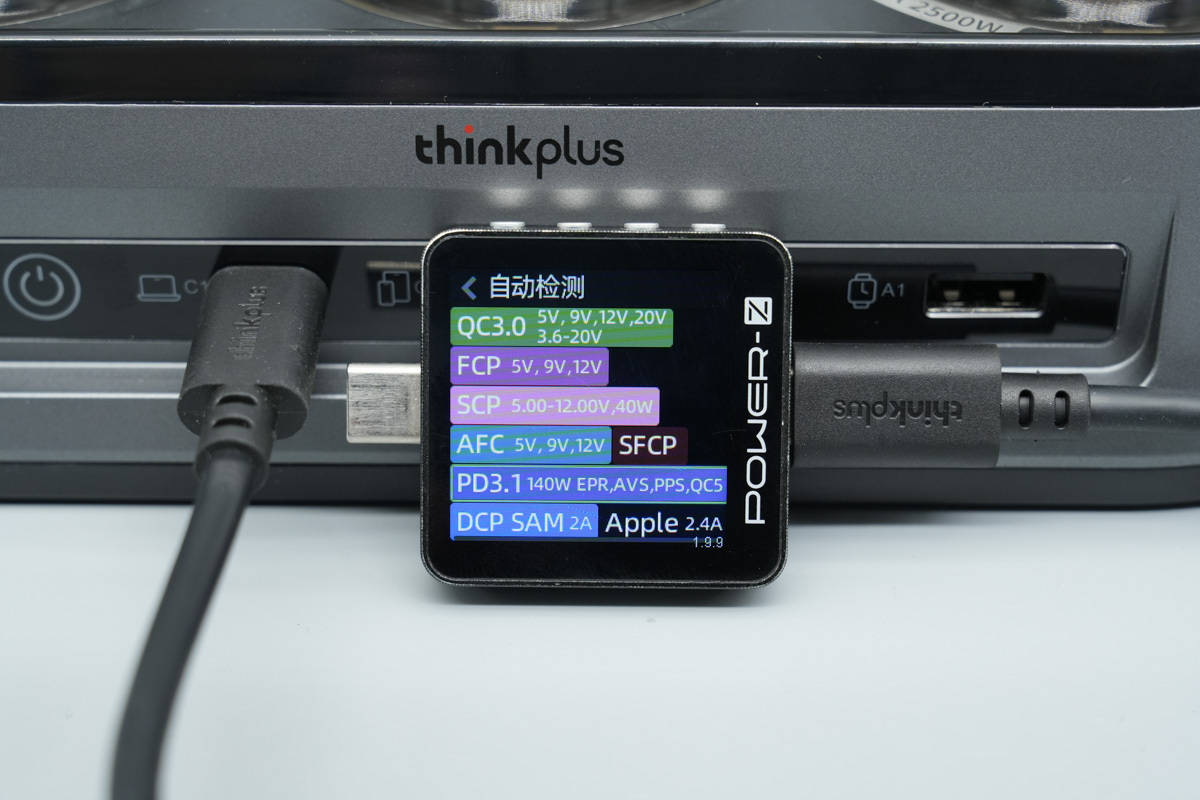

使用KM003C测得USB-C接口支持QC3.0/5、FCP、SCP、AFC、SFCP，PD3.1、PPS、DCP、SAM 2A、Apple2.4A充电协议。

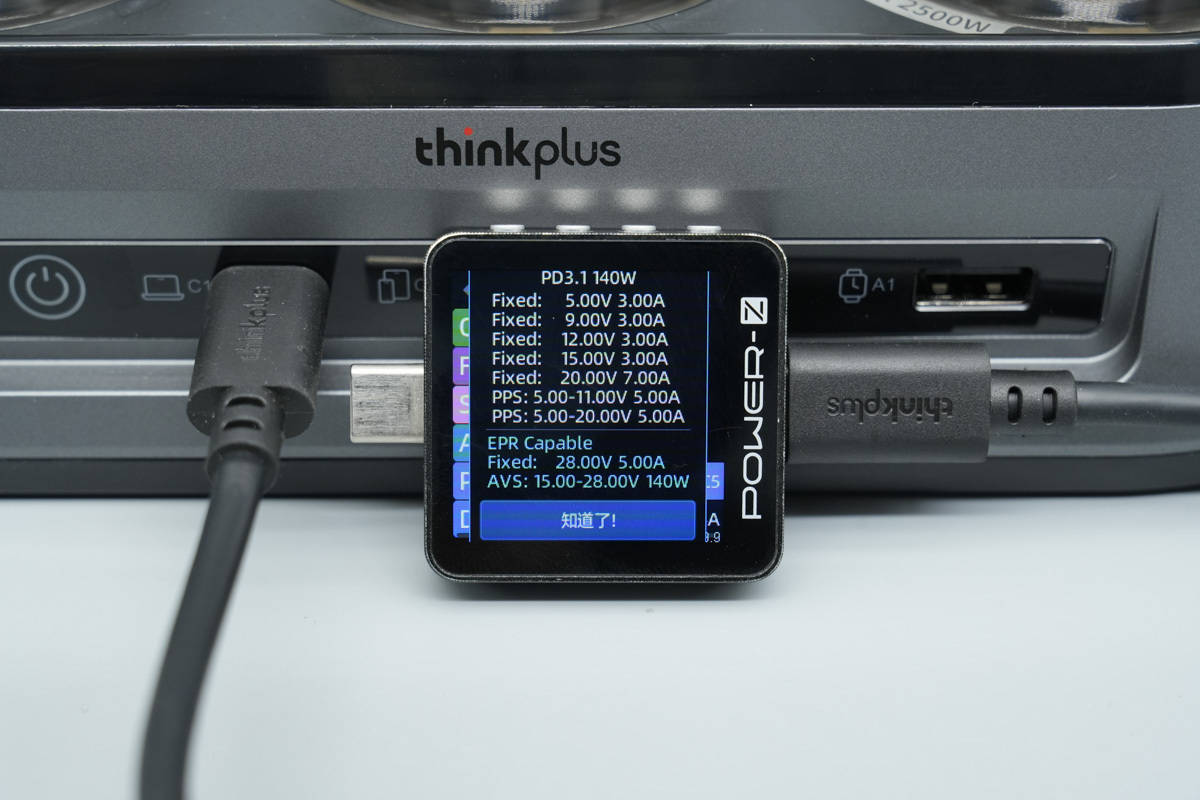

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V7A、28V5A六组固定电压档位，以及5-11V5A和5-20V5A两组PPS电压档位和15-28V5A AVS电压档位。
USB-C2接口支持的协议相同。
支持的PDO报文也相同。

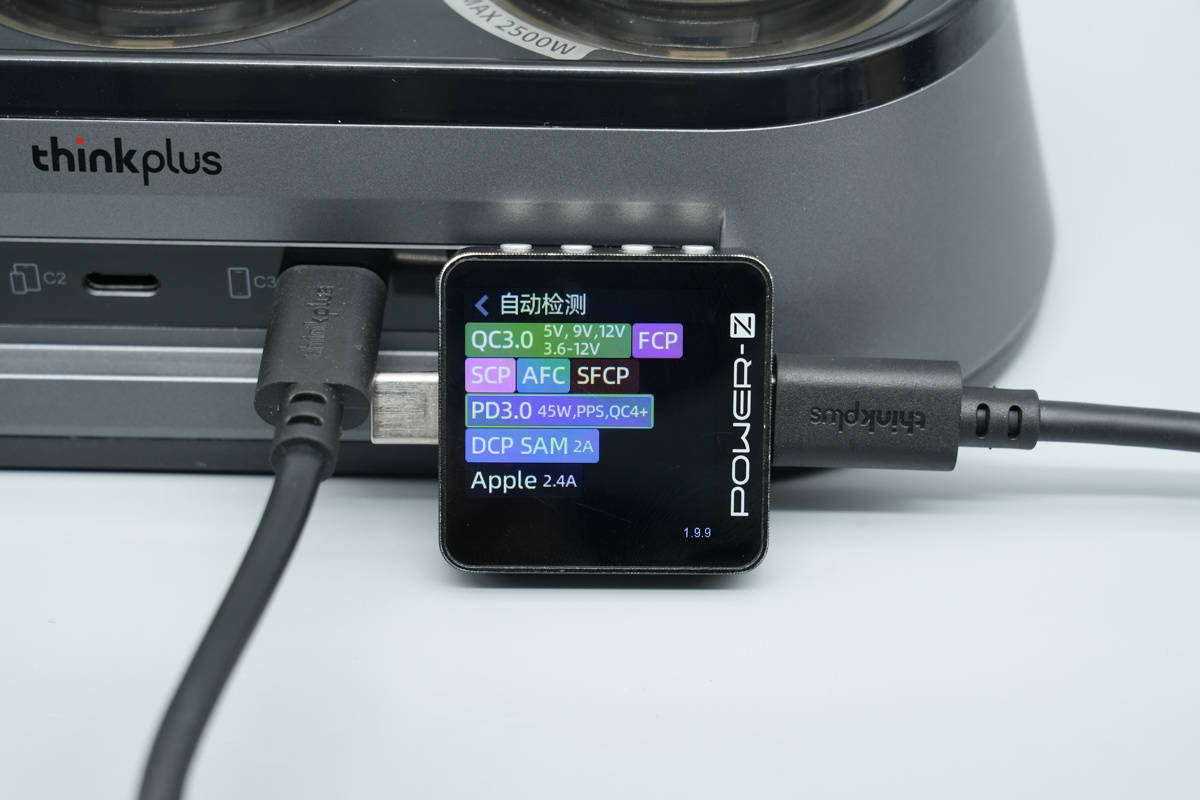

USB-C3接口支持QC3.0/4+、FCP、SCP、AFC、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple2.4A充电协议。

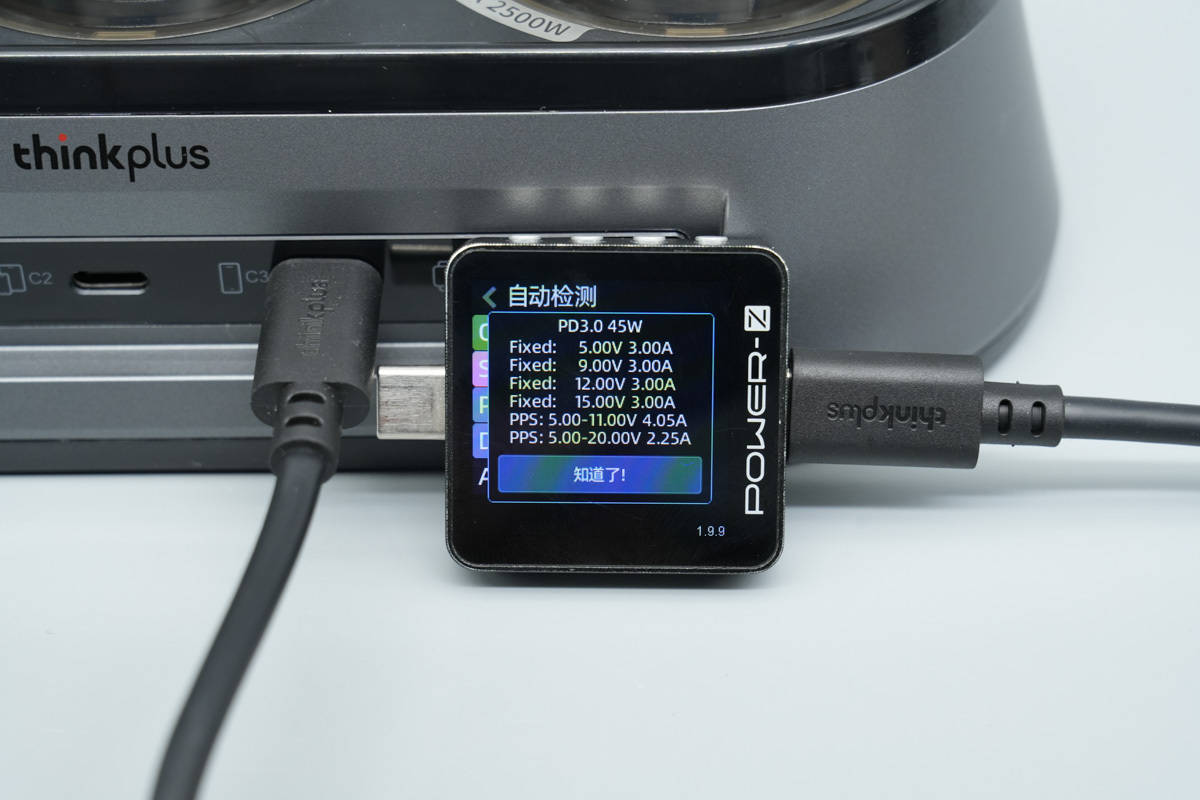

PDO报文显示USB-C3口还具备5V3A、9V3A、12V3A、15V3A四组固定电压档位，以及5-11V4.05A和5-20V2.25A两组PPS电压档位。

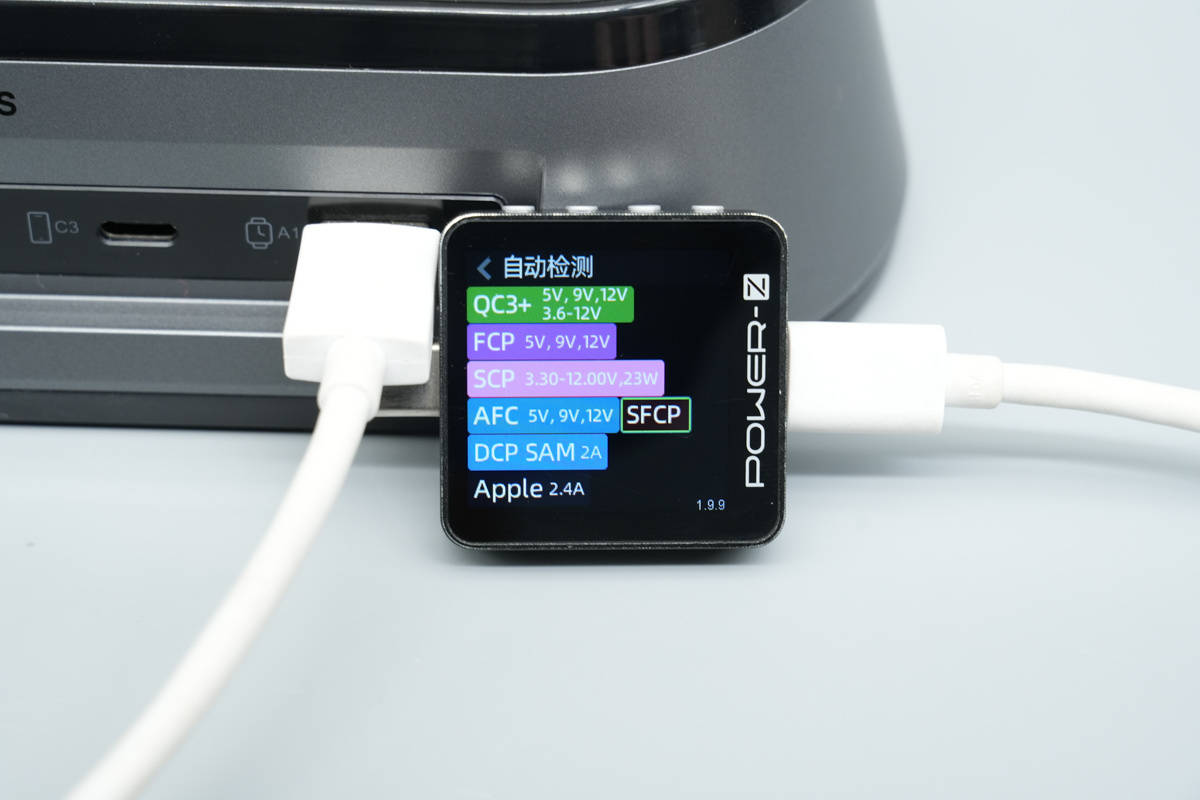

测得USB-A口支持QC3+、FCP、SCP、AFC、SFCP、DCP、SAM 2A、Apple 2.4A快充协议。

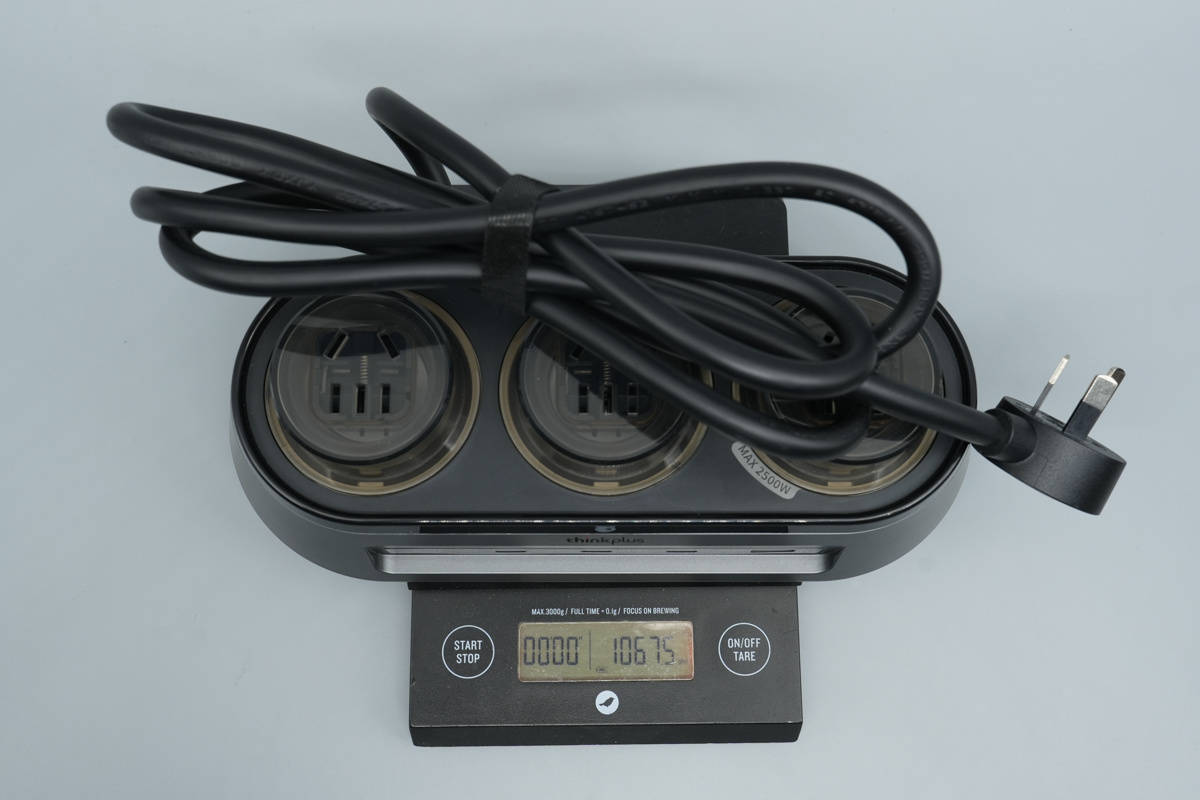

测得充电站重量约为1067.5g。
thinkplus 锋行者氮化镓桌面充电站拆解
看完了这款桌面充电站的开箱展示，下面就进行拆解，一起看看内部的设计和用料。

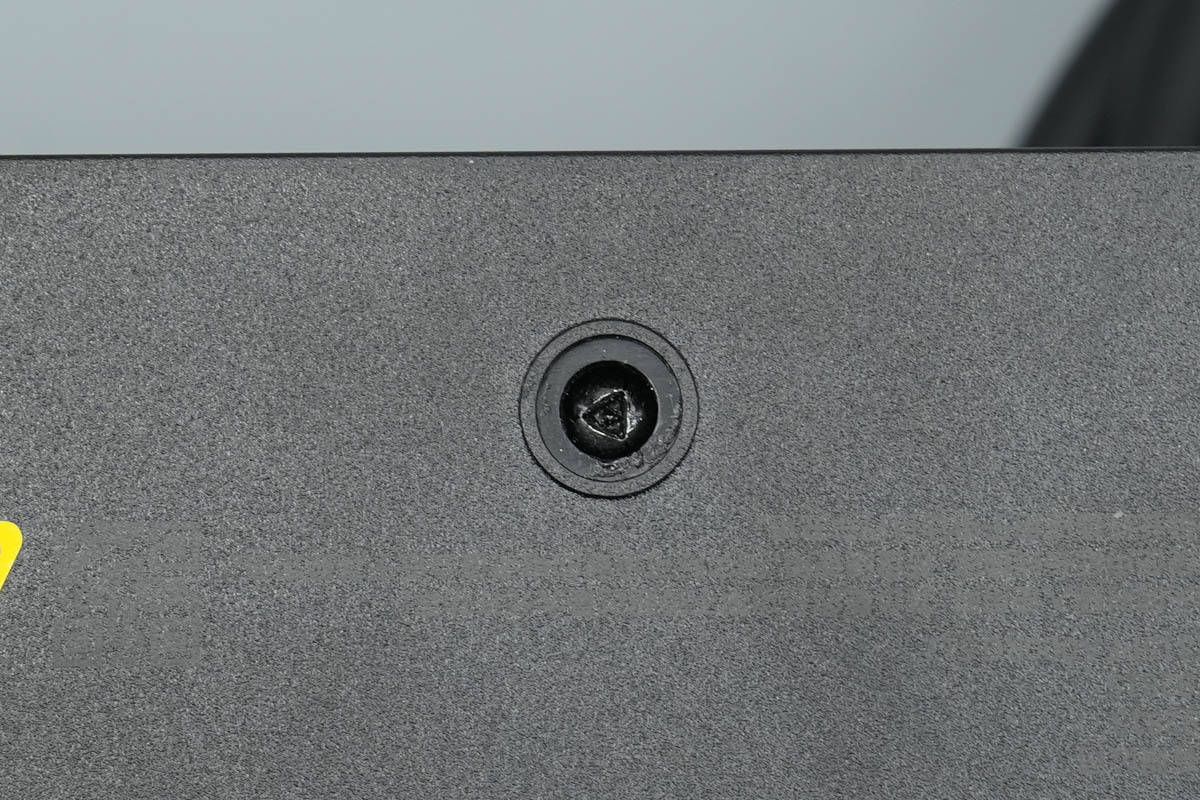

防滑脚垫内部隐藏三角防拆螺丝。

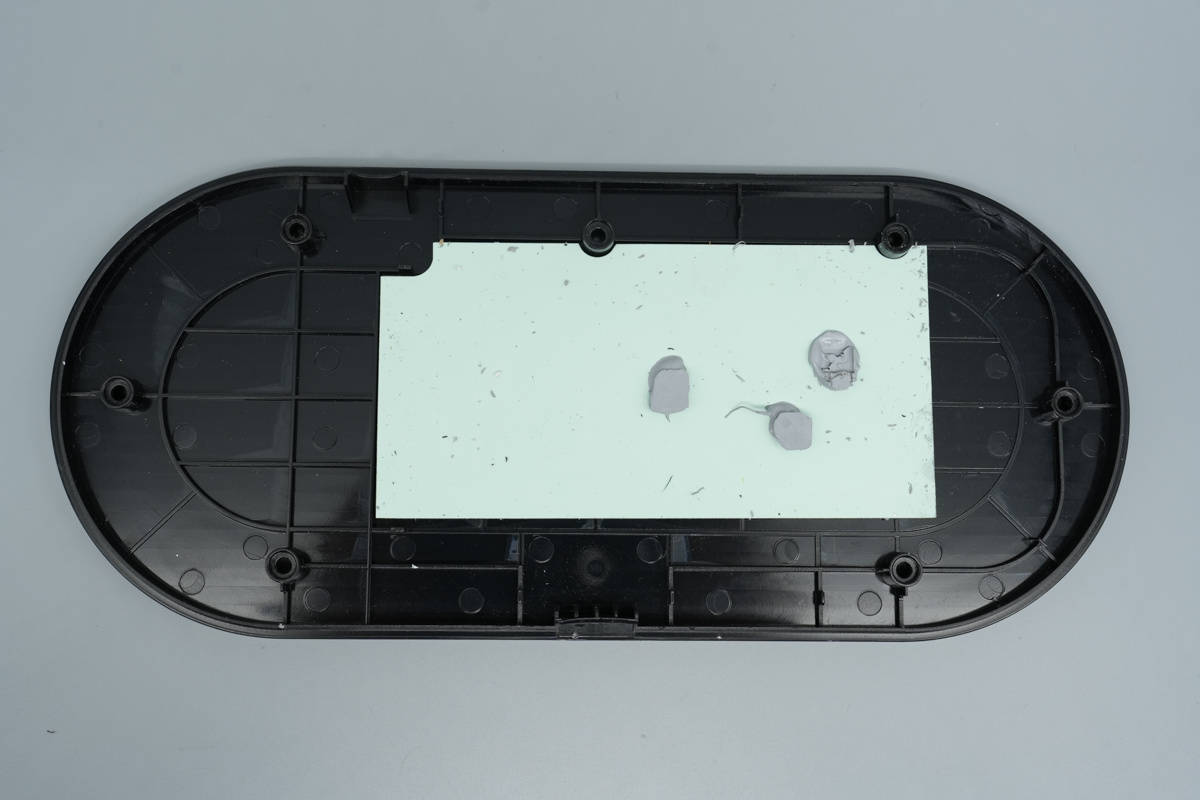

拧下固定螺丝，拆下底盖，在底盖内部设有导热垫。
导热垫涂有导热胶为芯片散热。

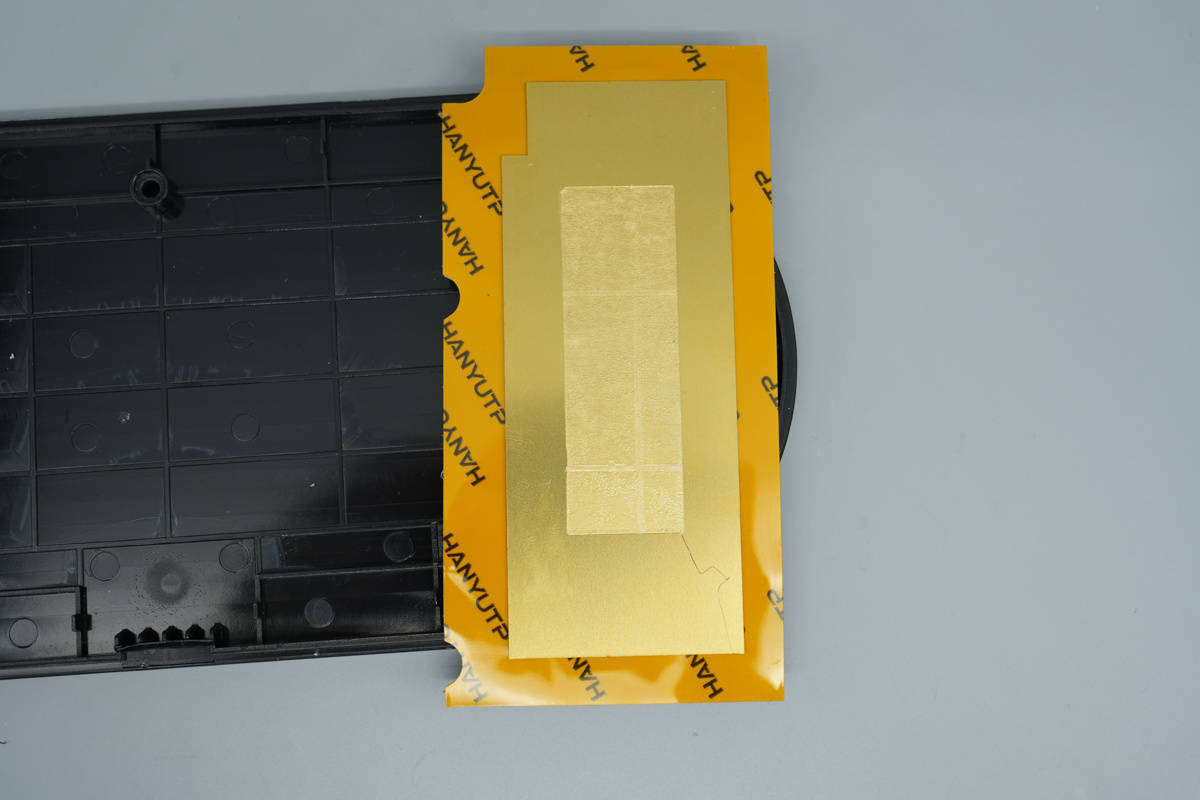

导热垫另一面设有铜片，通过双面胶粘贴固定。

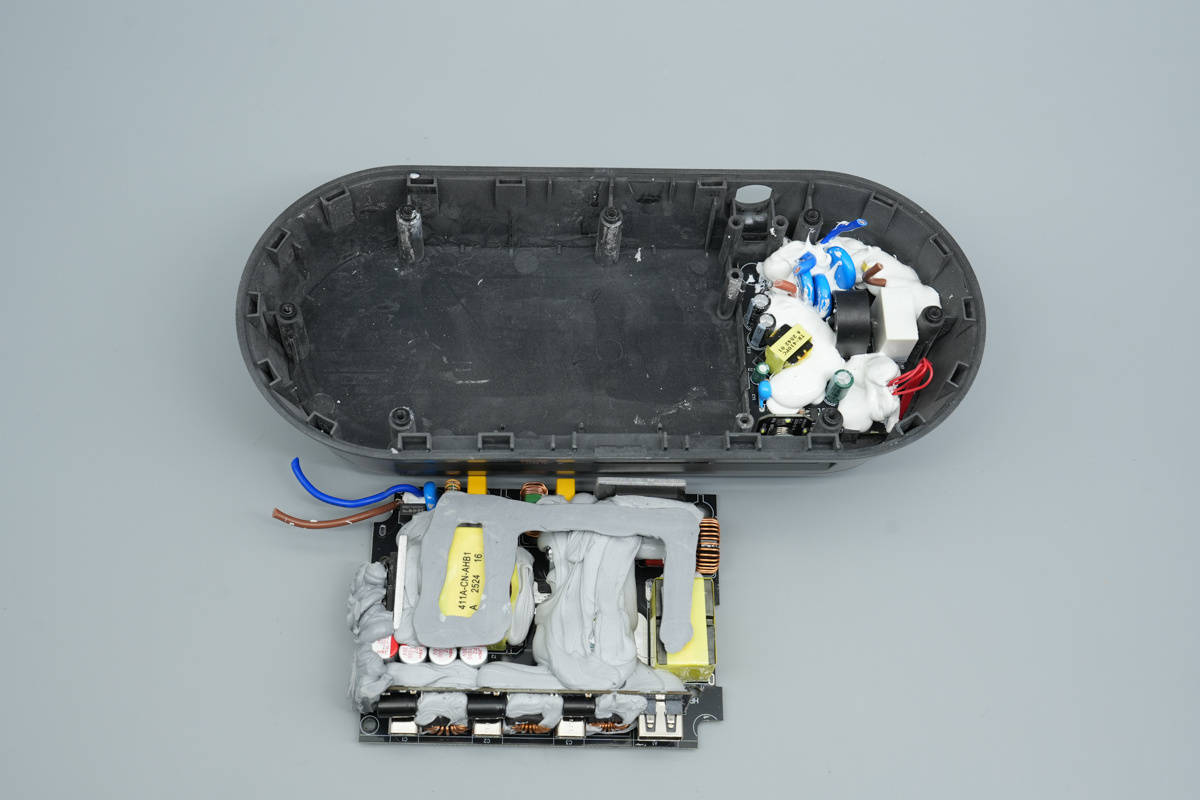

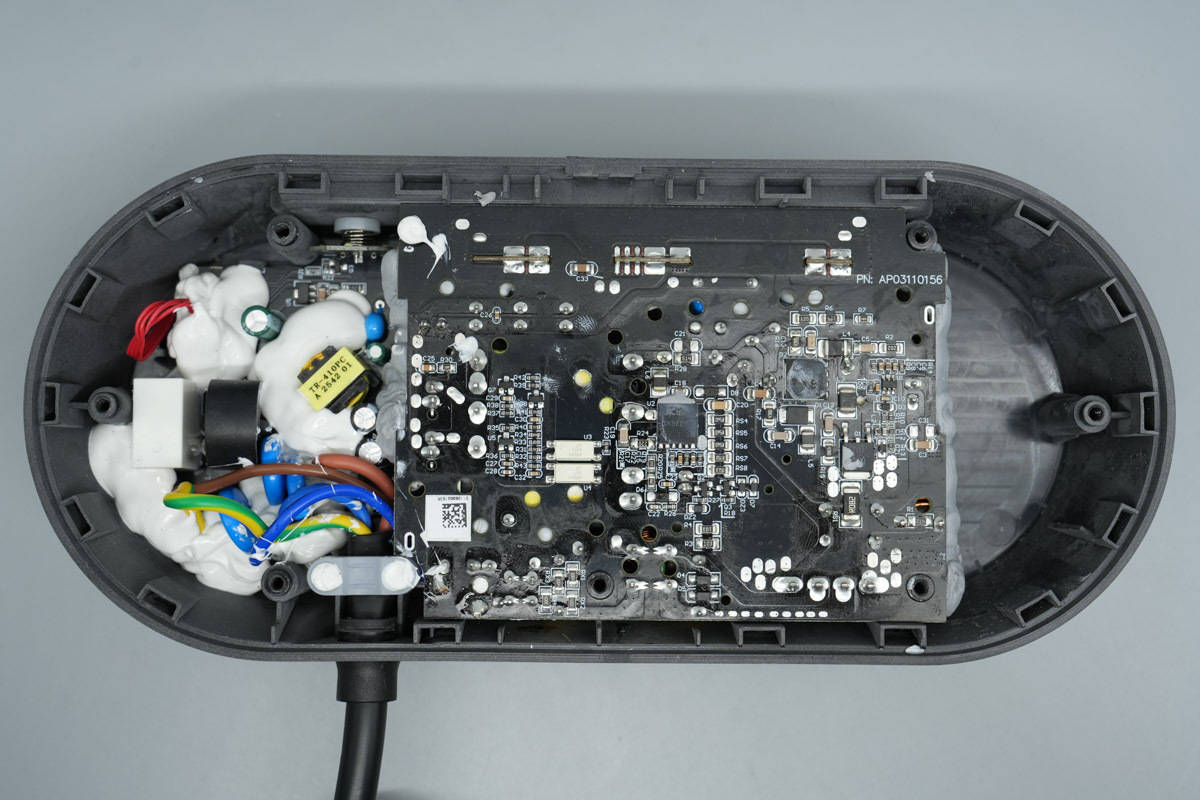

壳体内部设有控制PCBA模块和快充PCBA模块，通过导线焊接连接。
剪断连接导线，取出快充PCBA模块。

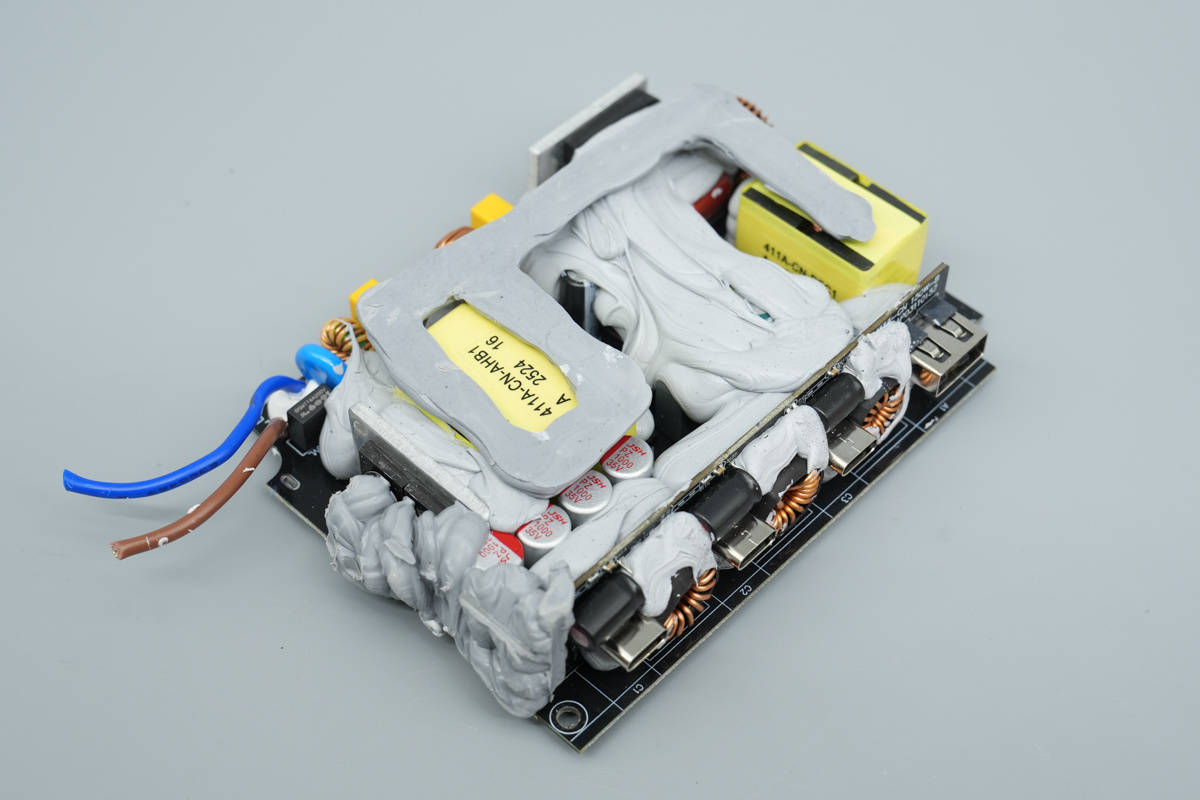

PCBA模块整体打胶填充，侧面焊接降压小板。
背面对应PFC开关管，PFC整流管和AHB半桥芯片均涂有导热胶加强散热。

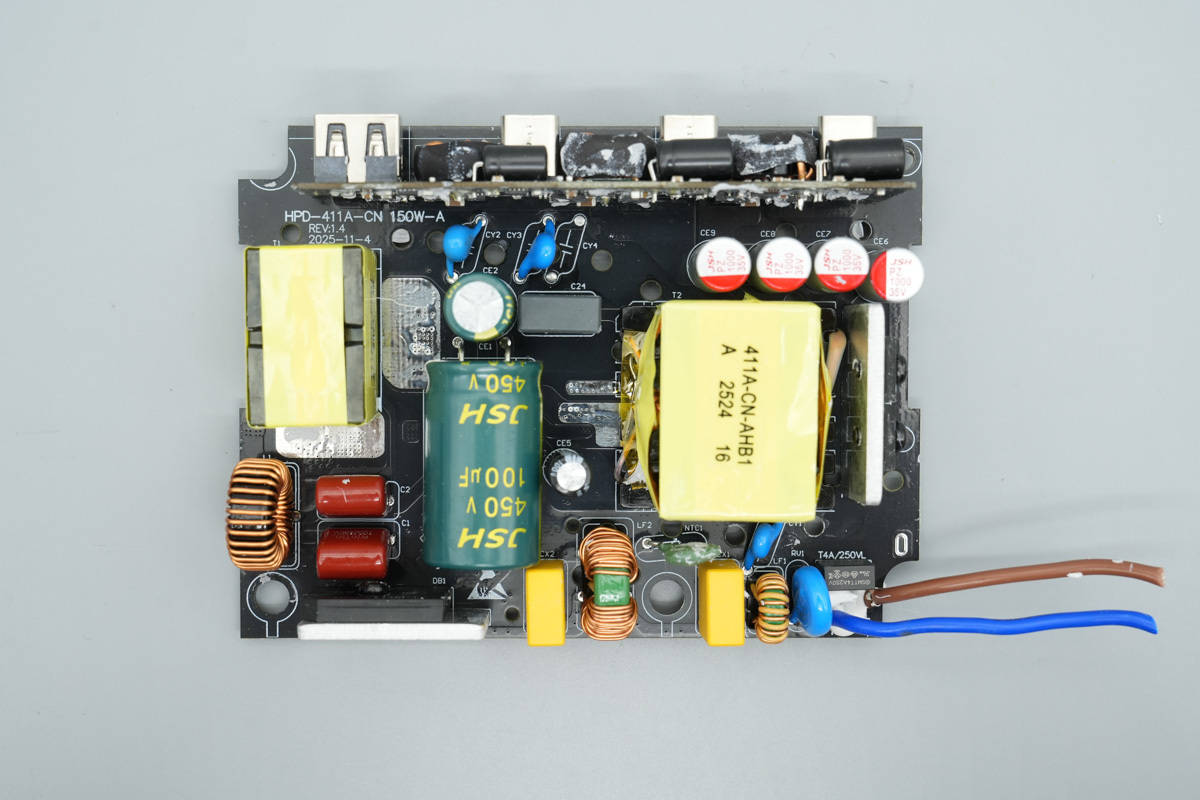

清理掉导热胶，快充PCBA模块正面一览，右下角为交流输入端，设有保险丝，压敏电阻，安规X2电容，共模电感，NTC热敏电阻。左侧下方设有整流桥，薄膜滤波电容和滤波电感。上方设有PFC升压电感，中间位置设有高压滤波电容，供电滤波电容和谐振电容。
中间右侧位置设有变压器和同步整流管，右侧上方设有滤波电容。顶部为降压小板，设有滤波电容和降压电感。

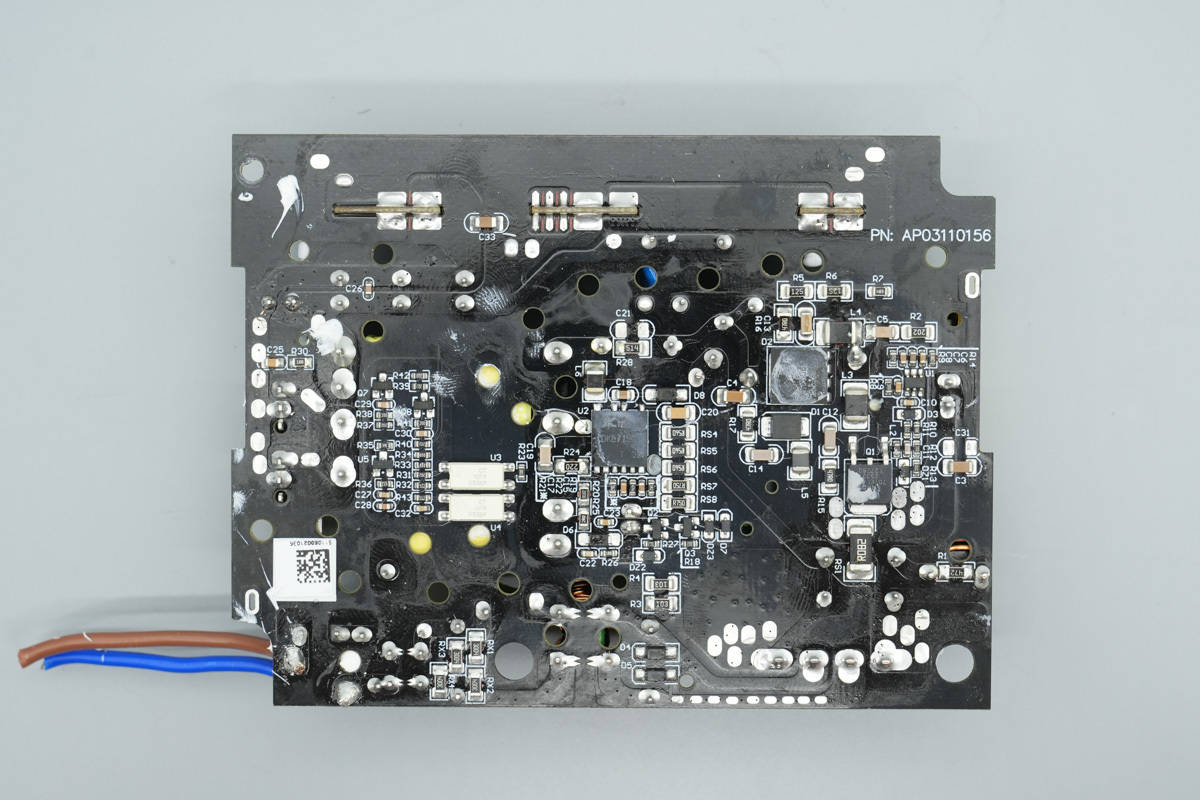

PCBA模块背面右侧设有PFC控制器，PFC开关管和PFC整流管，中间位置设有AHB半桥芯片。

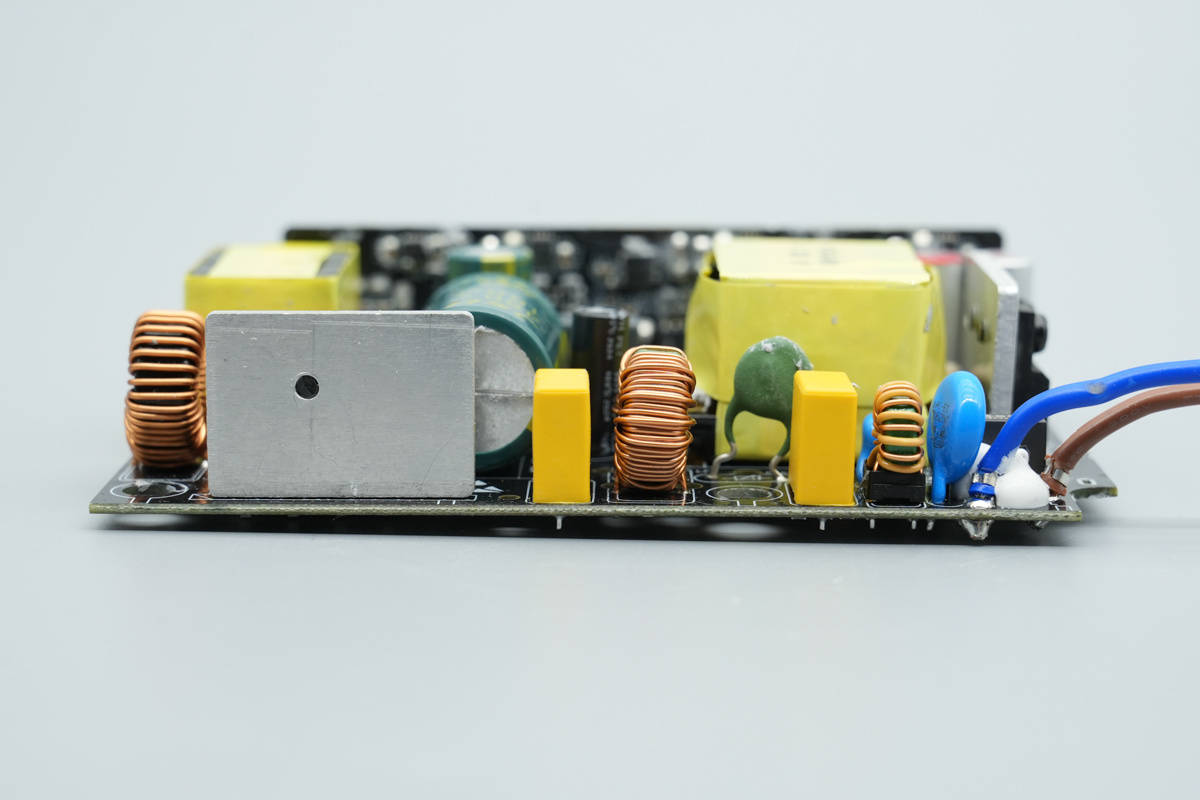

PCBA模块输入端一览，右侧焊接交流输入线，依次设有保险丝，共模电感，安规X2电容，NTC热敏电阻。左侧设有滤波电感和整流桥散热片。
输入端保险丝规格为4A 250V。

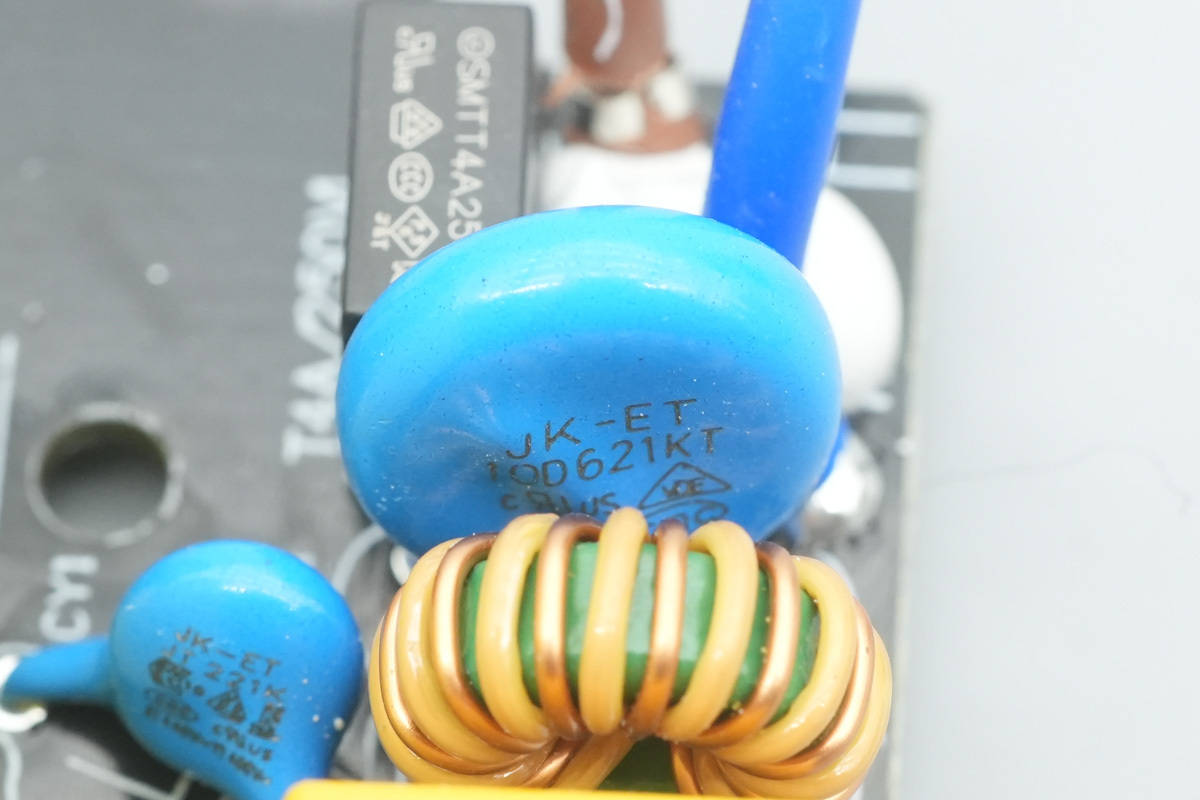

压敏电阻来自健坤科技，型号10D621KT，用于吸收过压浪涌。
共模电感采用漆包线和绝缘线绕制，安规X2电容规格为0.47μF。
绿色NTC热敏电阻用于抑制上电的浪涌电流。

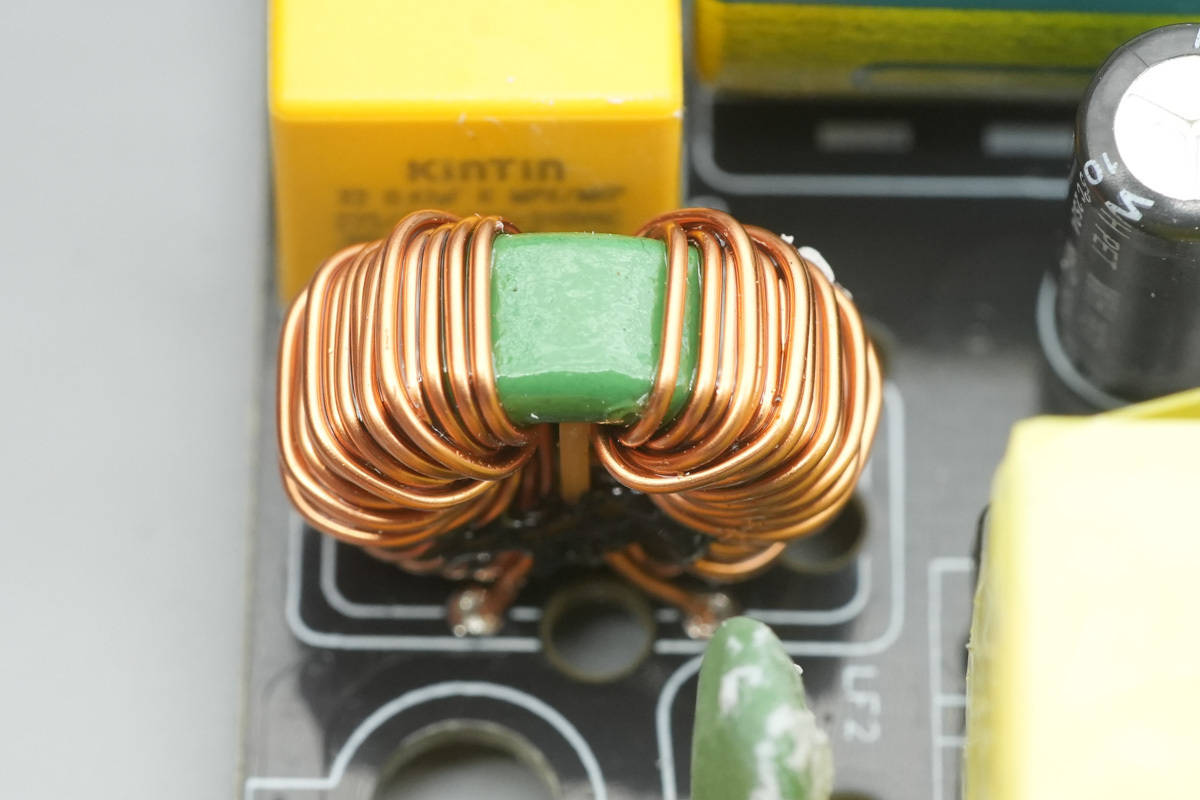

共模电感采用漆包线绕制。

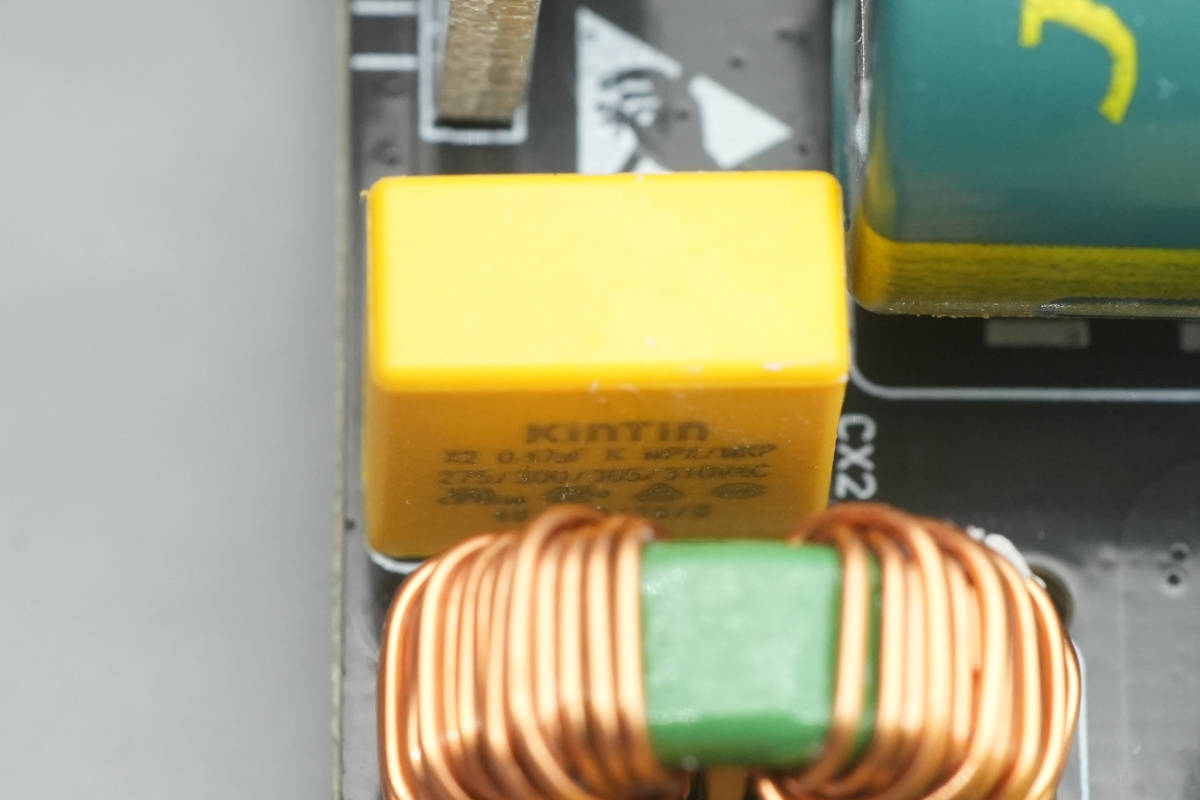

安规X2电容规格为0.47μF。

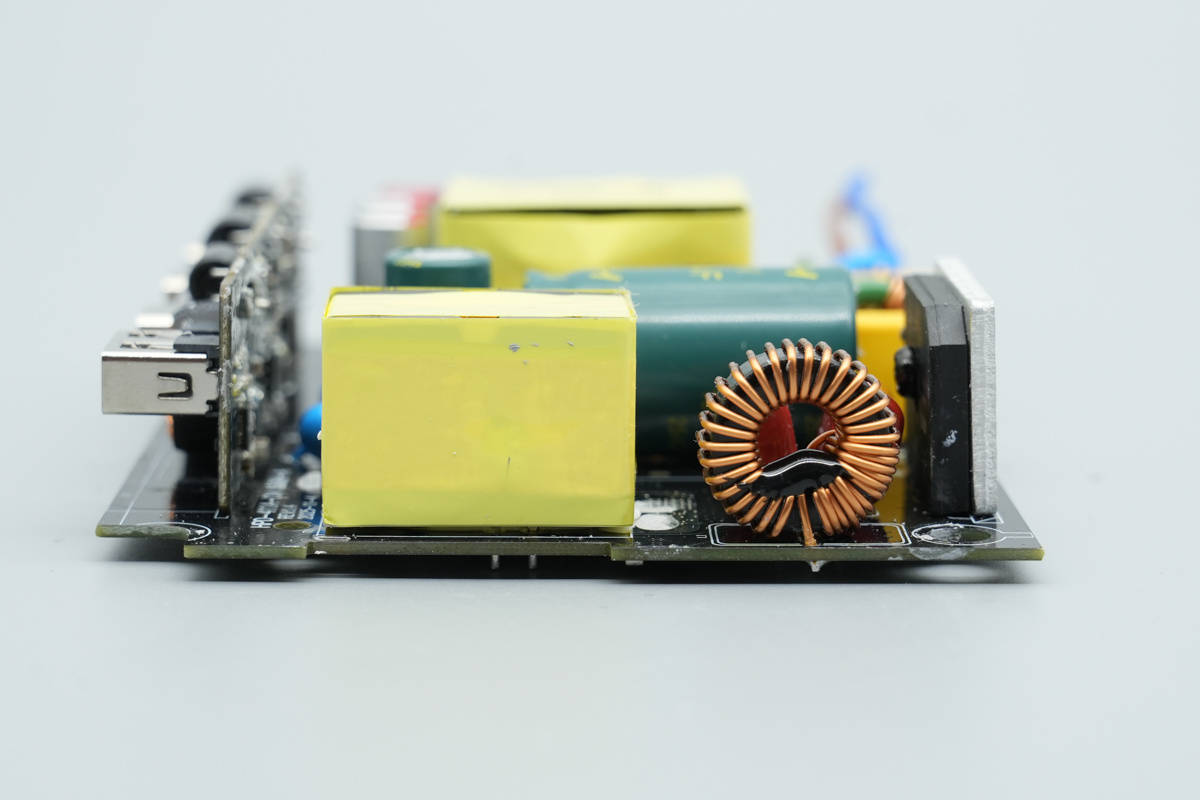

PCBA模块侧面设有整流桥，滤波电感和PFC升压电感。

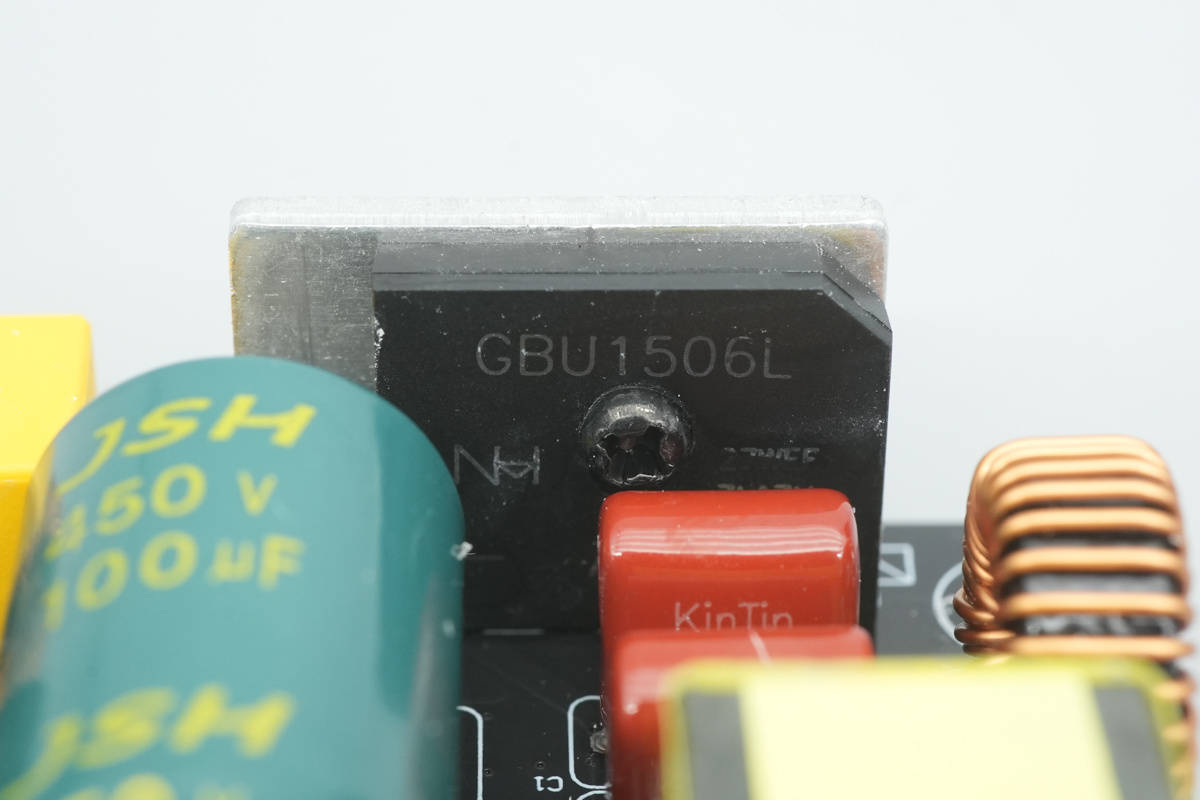

整流桥来自纽航，型号GBU1506L，规格为600V 15A，采用GBU封装。

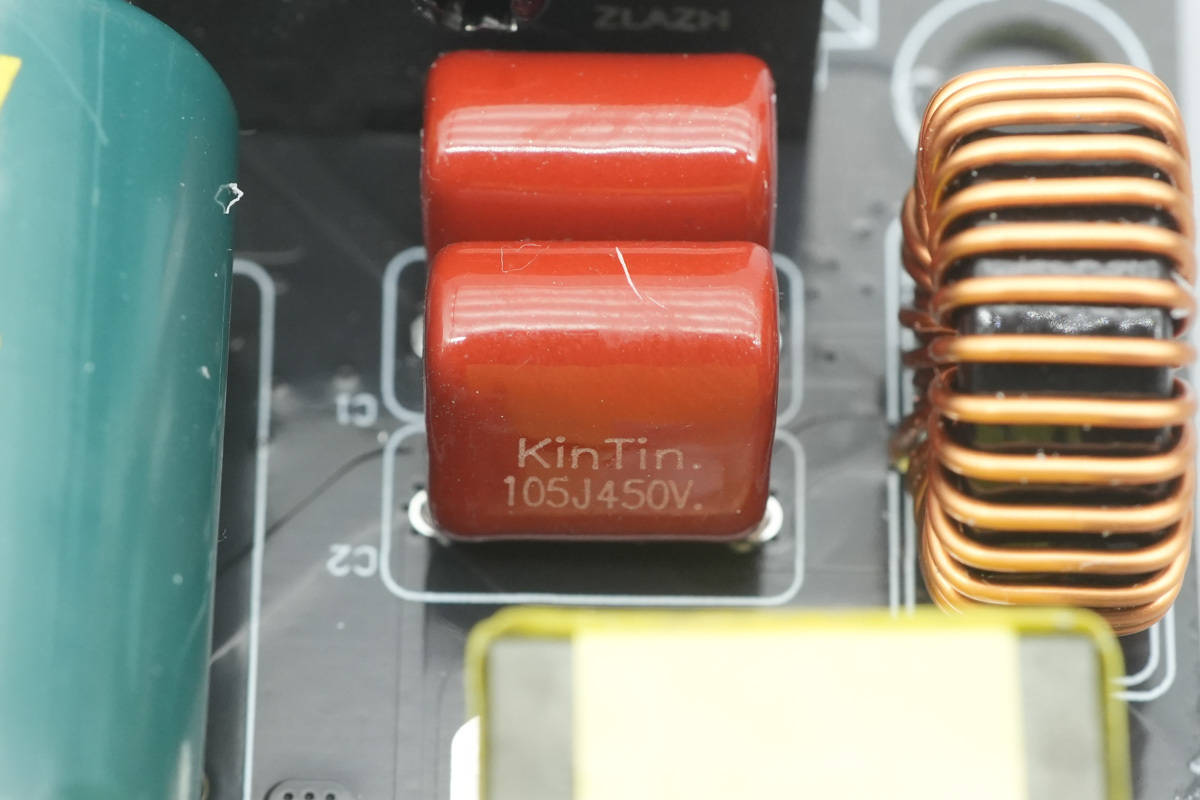

薄膜滤波电容规格为1μF450V，两颗电容规格相同。

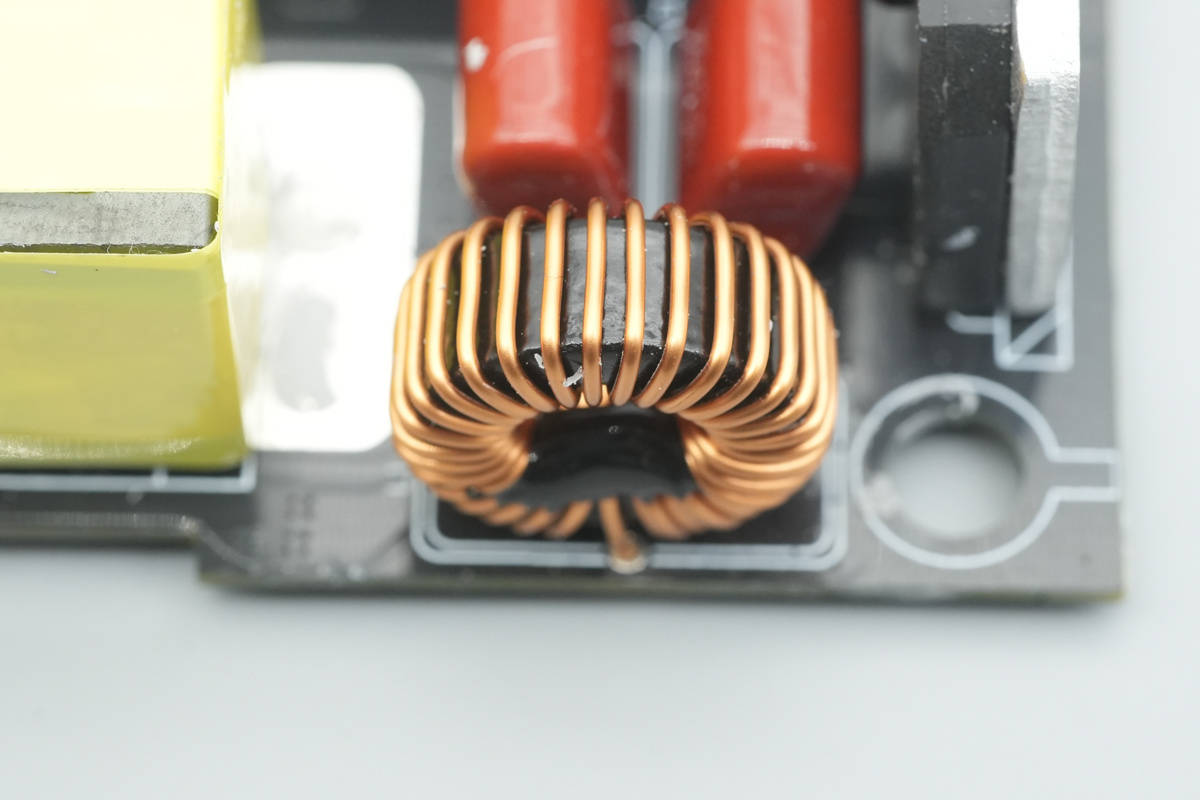

滤波电感采用漆包线绕制。

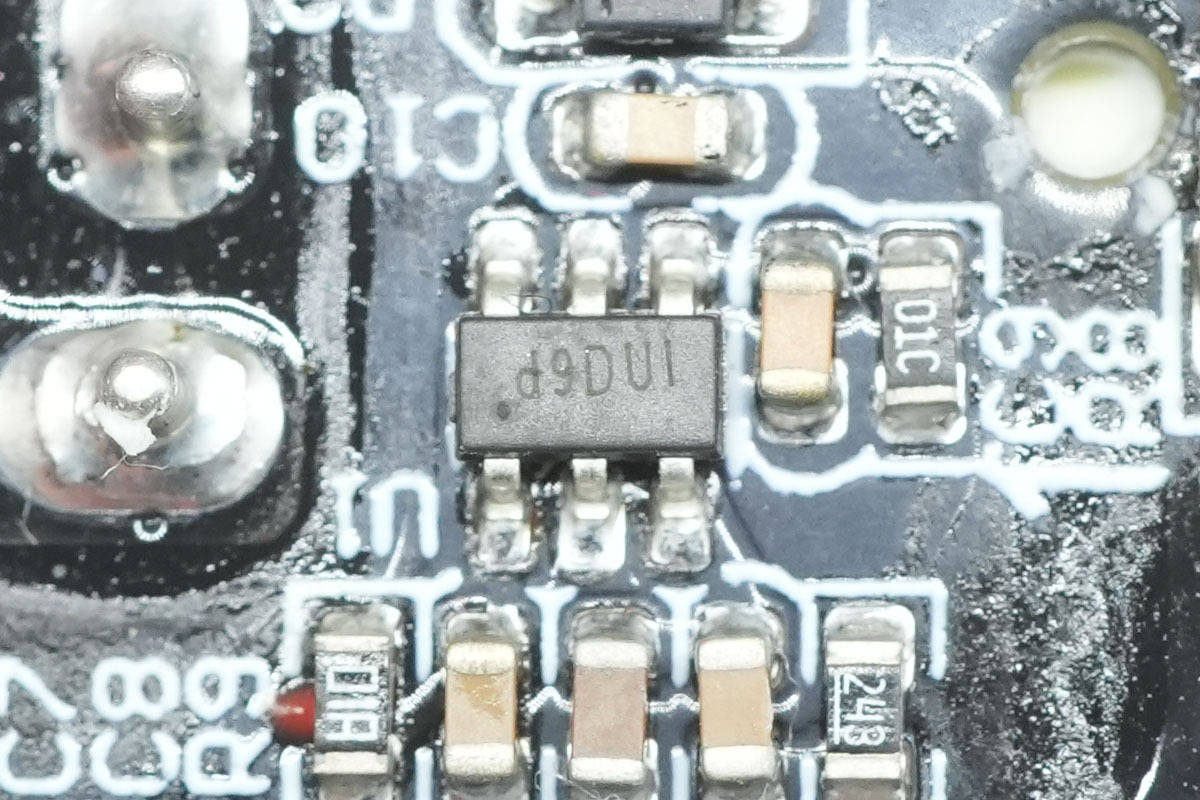

PFC控制器采用矽力杰SY5072B，丝印d9，运行在临界模式，采用恒定导通时间运行，内置的升压转换器采用准谐振开关，谷底开通，以获得高效率及优化EMI性能，采用SOT23-6封装。

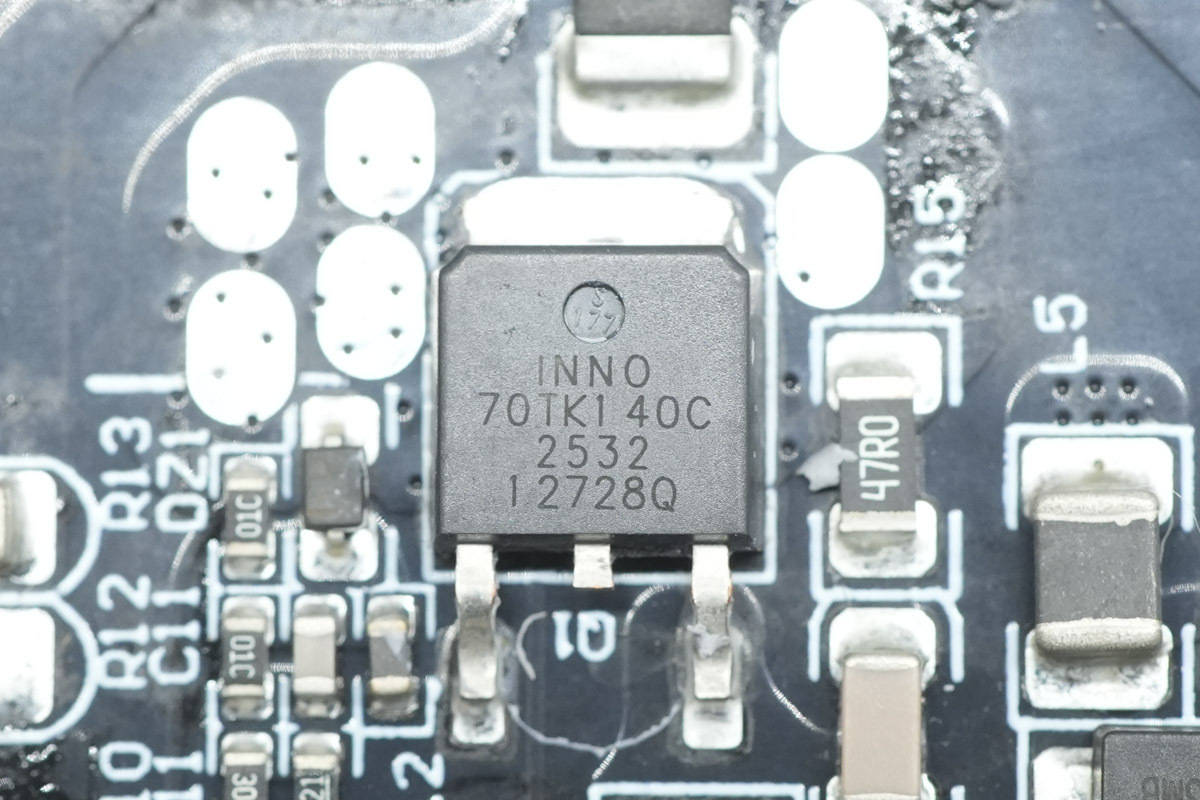

氮化镓开关管来自英诺赛科，型号INN700TK140C，是一颗耐压700V的增强型氮化镓单管，器件在原有650V耐压基础上升级至700V，瞬态耐压为800V。器件导阻为140mΩ，支持更高功率应用。
英诺赛科INN700TK140C支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规，适用于AC-DC转换，DC-DC转换，图腾柱PFC等高能效高密度应用。采用TO-252封装。
英诺赛科 INN700TK140C 资料信息。
充电头网通过拆解了解到，英诺赛科氮化镓芯片目前已被三星，OPPO，VIVO，联想，雅迪，LG，华硕，安克，努比亚，倍思，绿联，闪极等多家知名品牌和厂商所采用，出货量突破20亿颗。

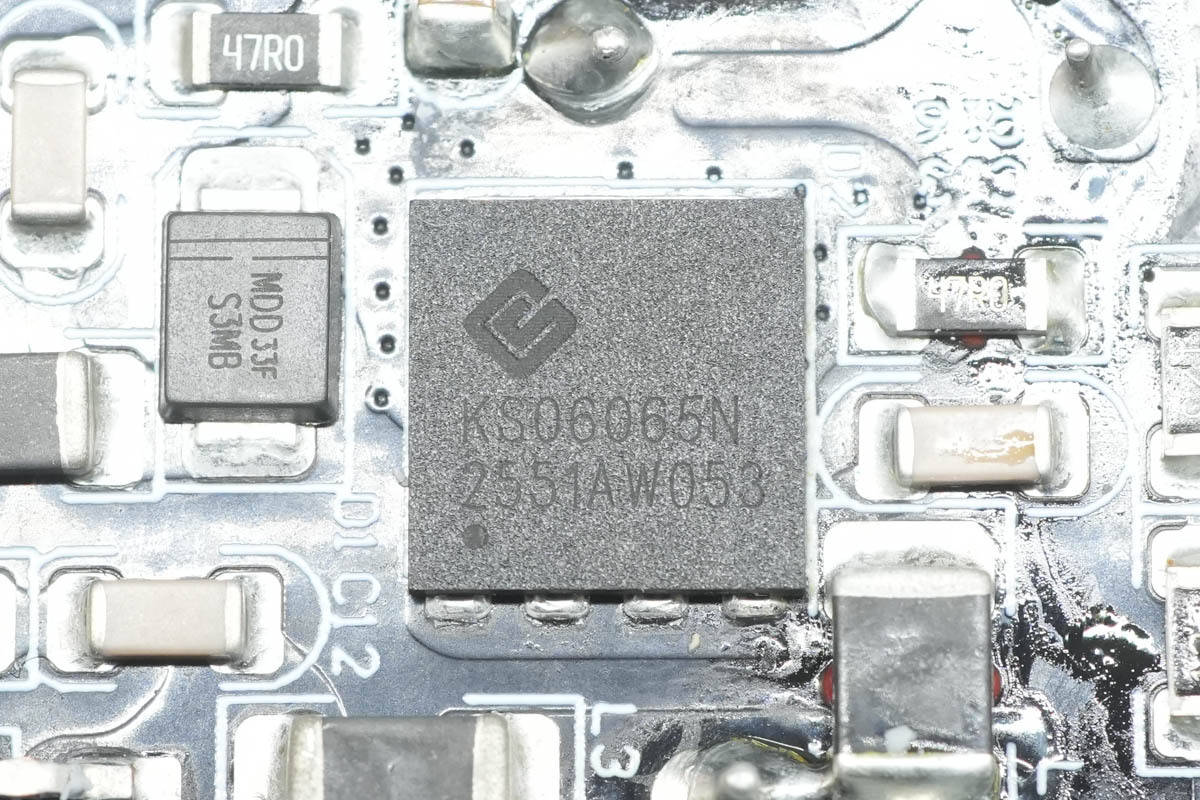

PFC整流管来自森国科，型号KS06065N，是一颗碳化硅肖特基二极管，规格为650V 6A，采用PDFN8*8封装。

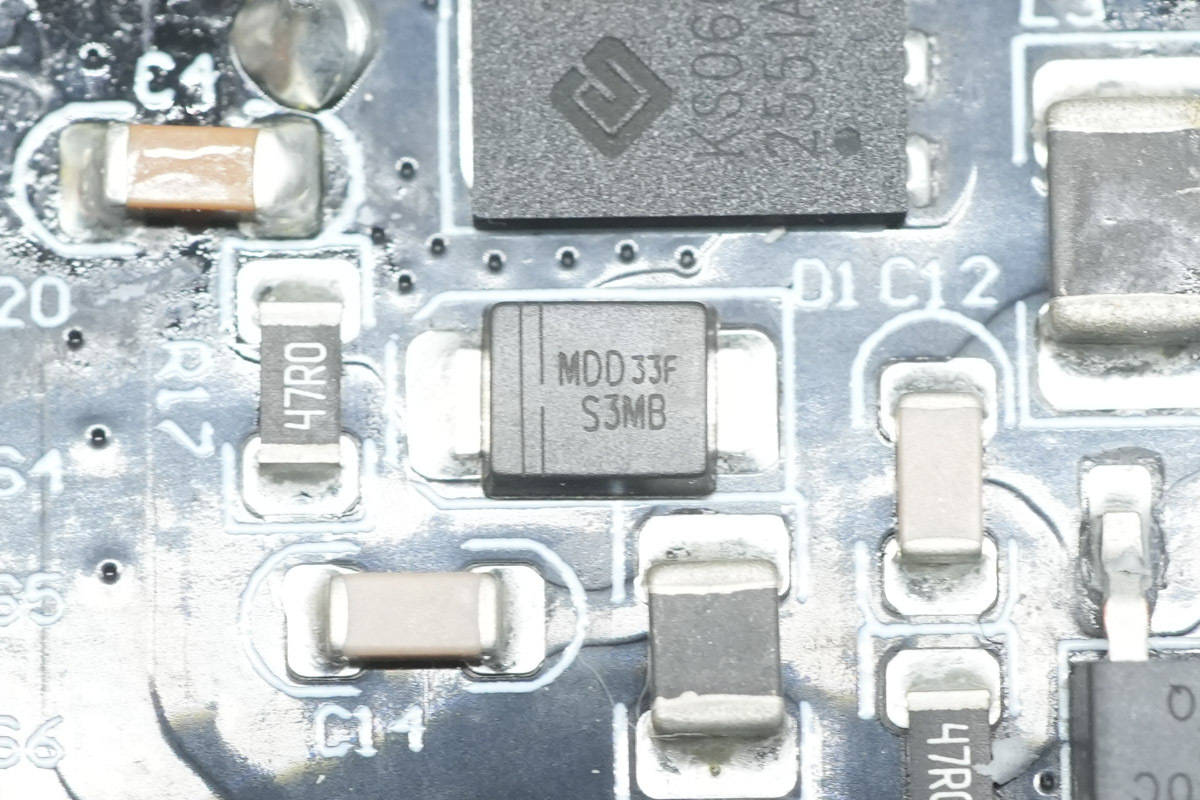

旁路二极管来自辰达半导体，型号S3MB，规格为1000V3A，采用SMB封装。

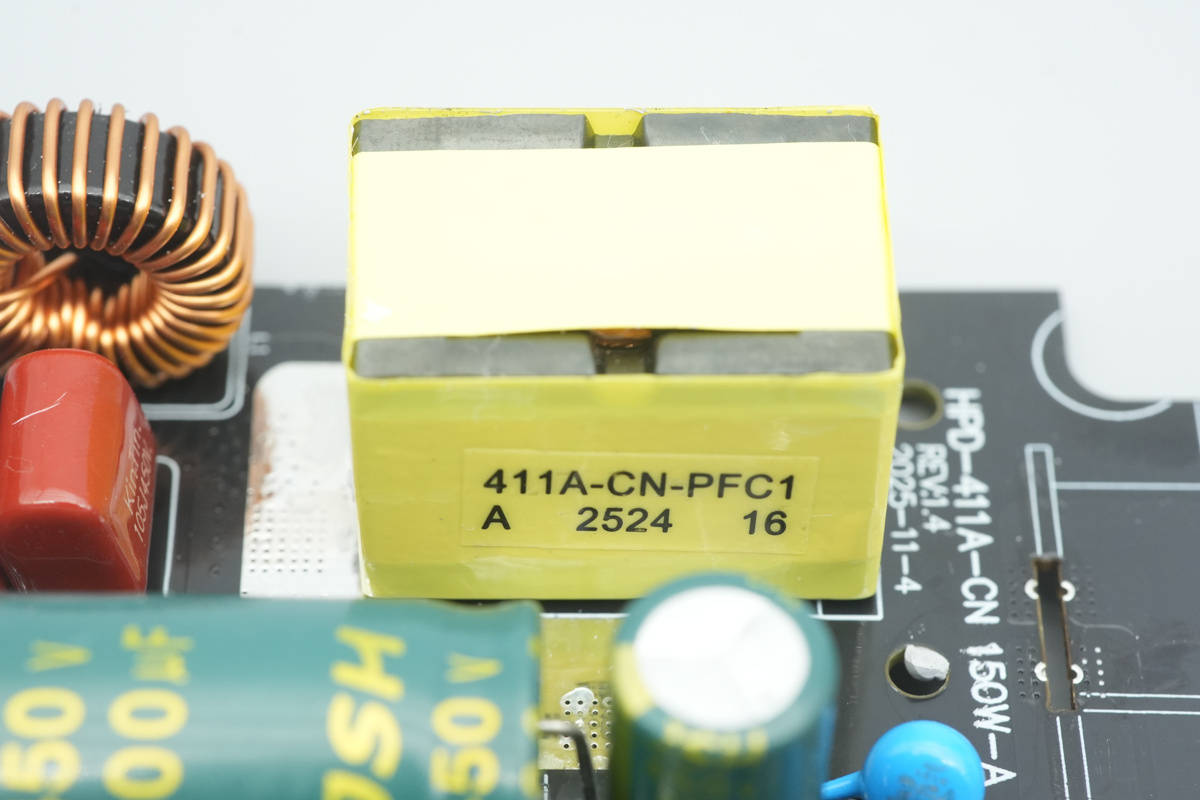

PFC升压电感采用胶带缠绕绝缘。

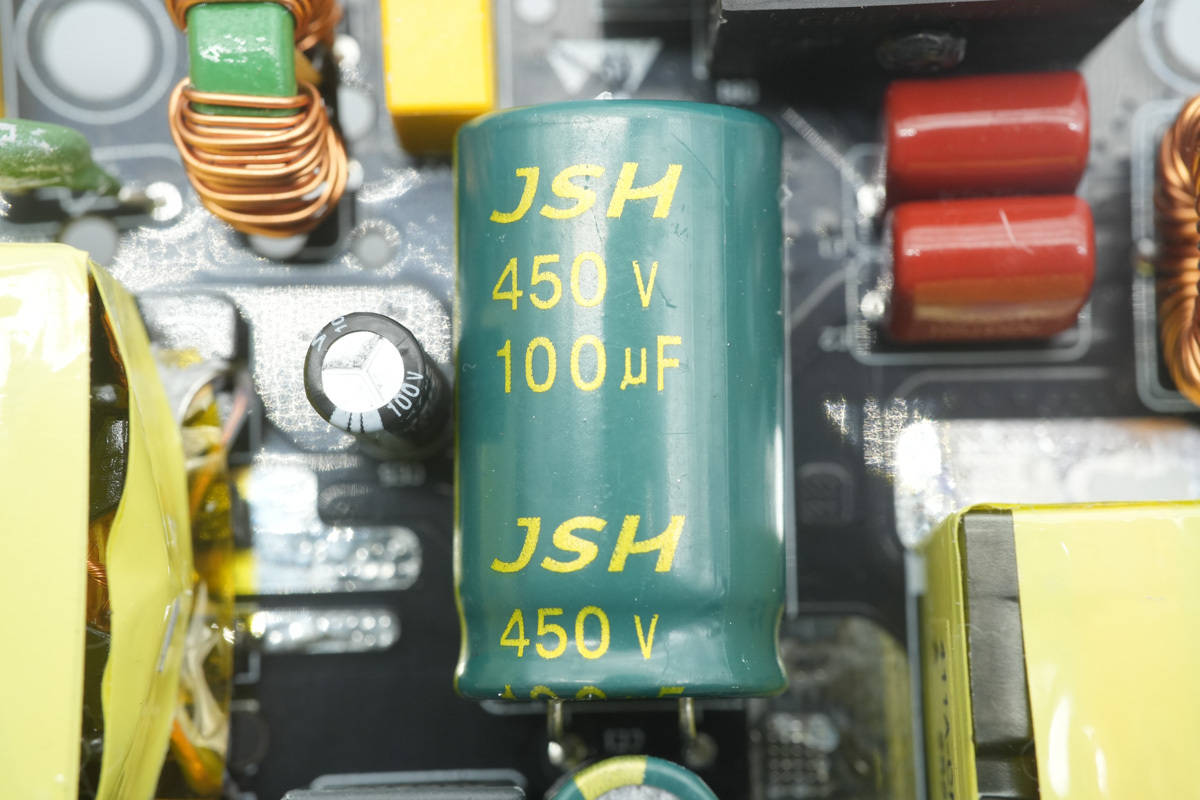

高压滤波电容来自万京源，规格为450V100μF。

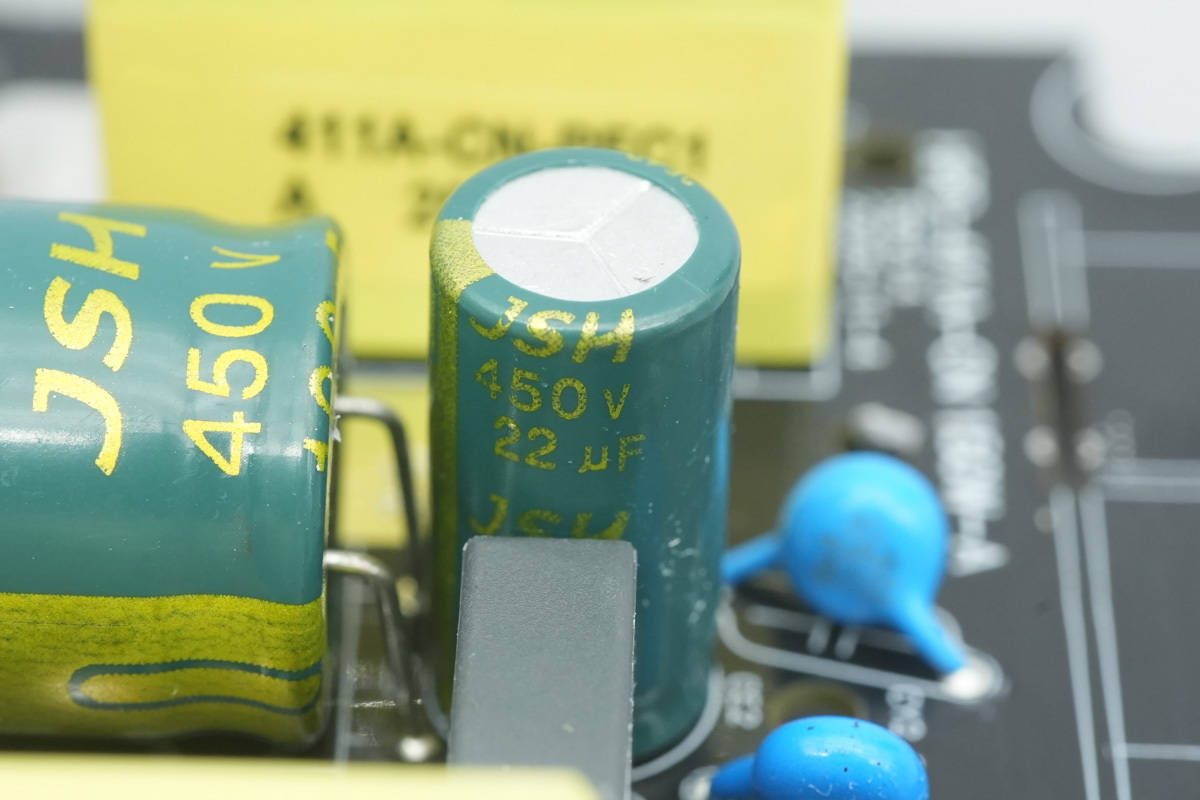

另一颗滤波电容规格为450V22μF。
AHB氮化镓合封芯片来自东科半导体，型号DK8715BD，是一颗基于不对称半桥架构，集成了两颗氮化镓功率器件的AC-DC功率开关芯片，其能够在较大的负载范围内实现原边功率管ZVS，副边整流管ZCS，从而提高电源系统效率。同时软开关还可以降低功率管应力，内置全范围抖频电路，从而减小开关损耗并改善电磁干扰。
DK8715BD支持最高800KHz开关频率，前端带有升压PFC的情况下推荐功率为150W，待机功耗小于50mW，具备自适应死区和关断算法，无需外围调节，外围极致精简，同时具备无卤素特性，符合ROHs要求，并内置高压启动和X电容放电电路，为系统提供更高的性能和可靠性。芯片具备完善全面的保护功能，采用DFN8*8封装。

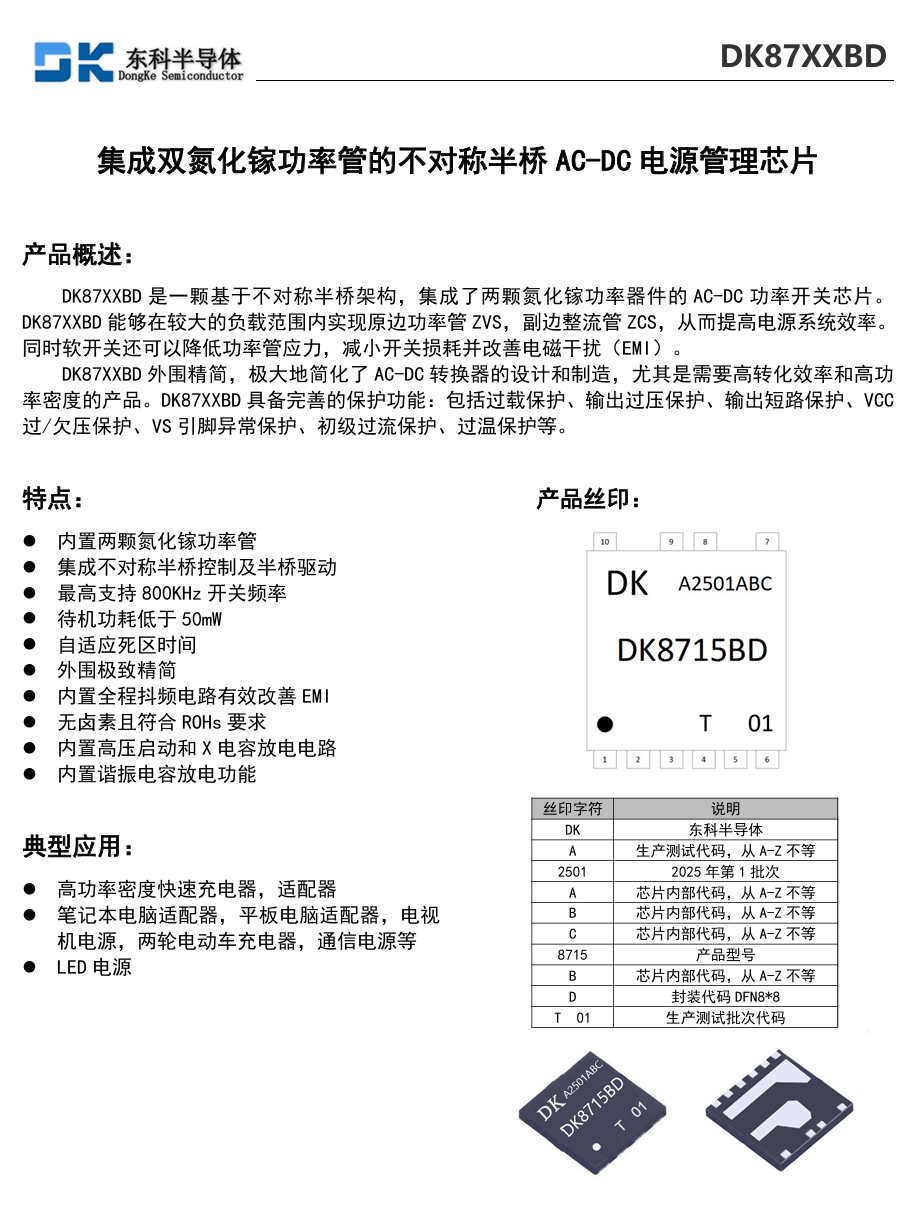

东科半导体 DK8715BD 资料信息。
谐振电容规格为0.47μF250V。

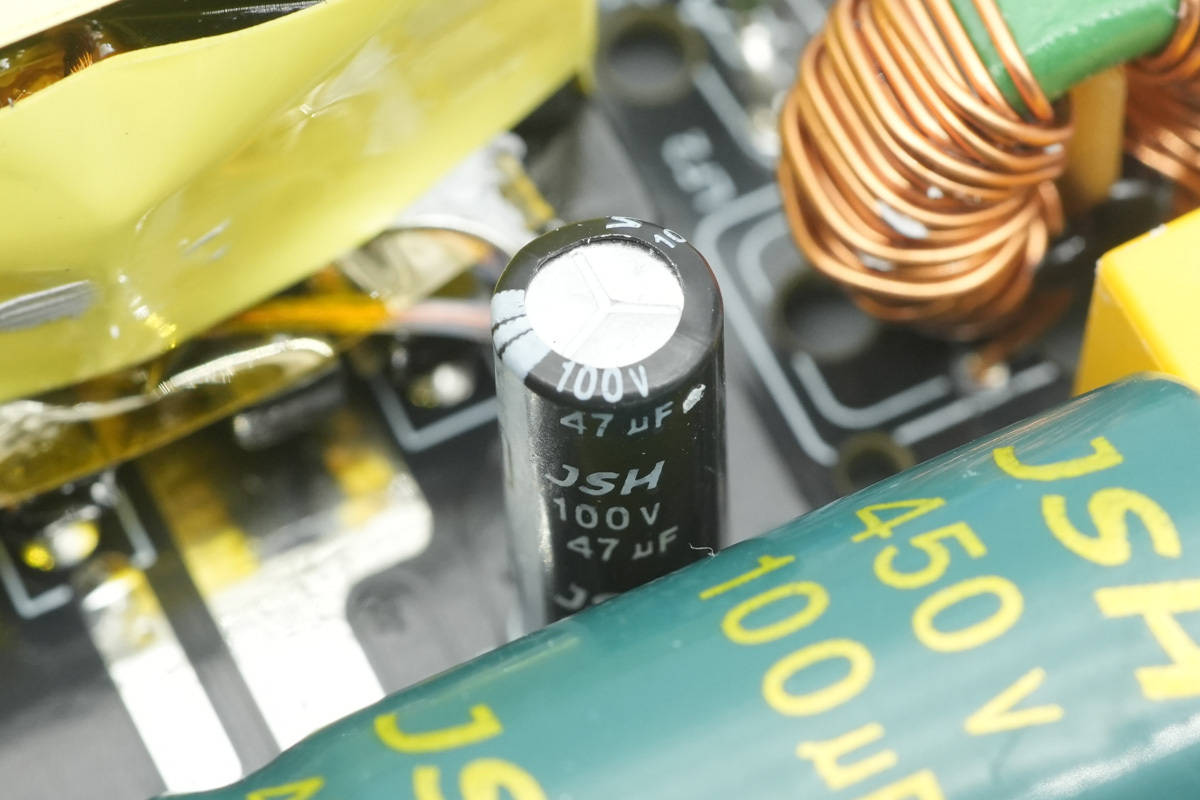

为主控芯片供电的滤波电容规格为100V47μF。

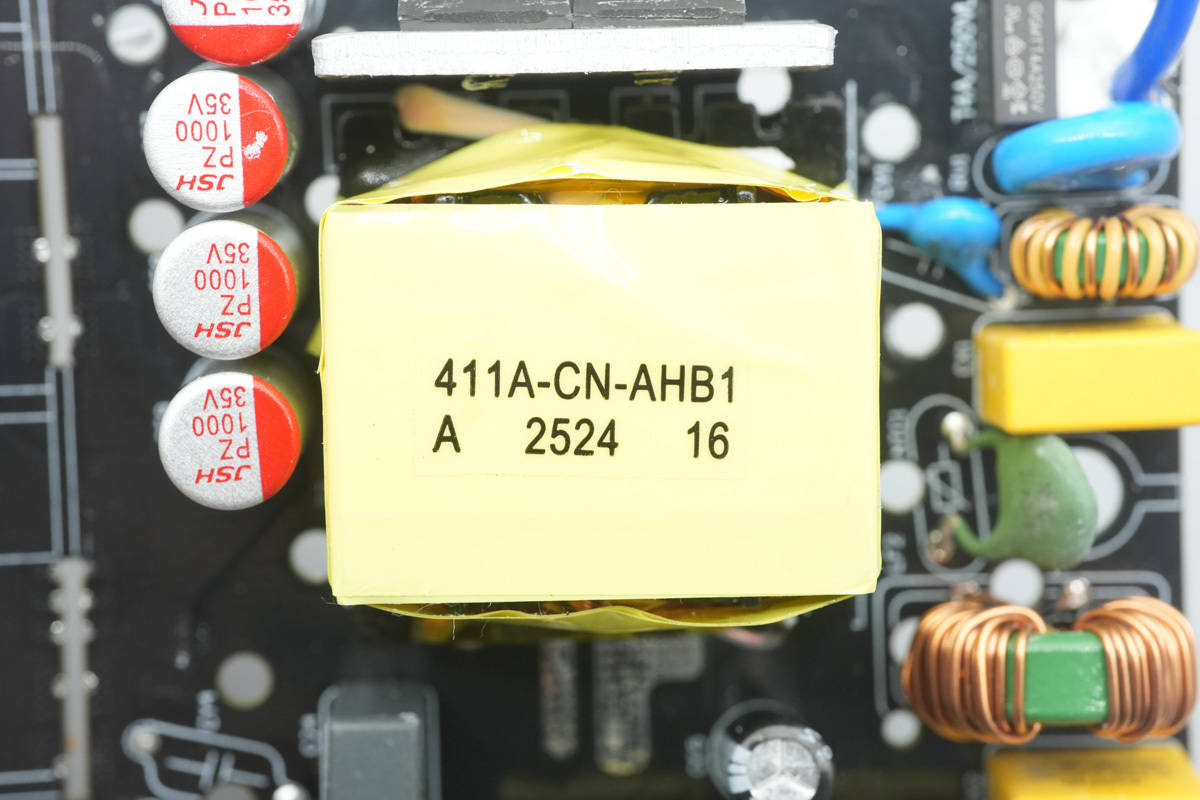

变压器磁芯粘贴胶带绝缘。

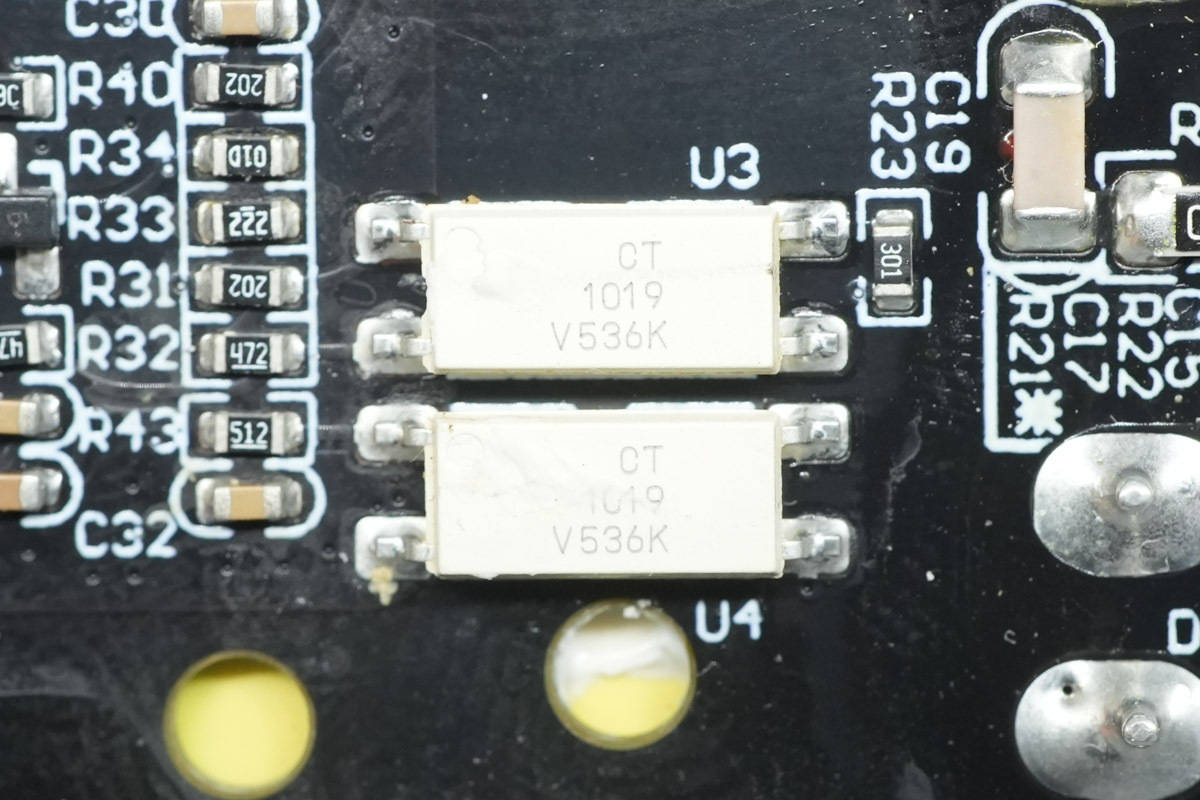

CT1019光耦用于反馈控制。

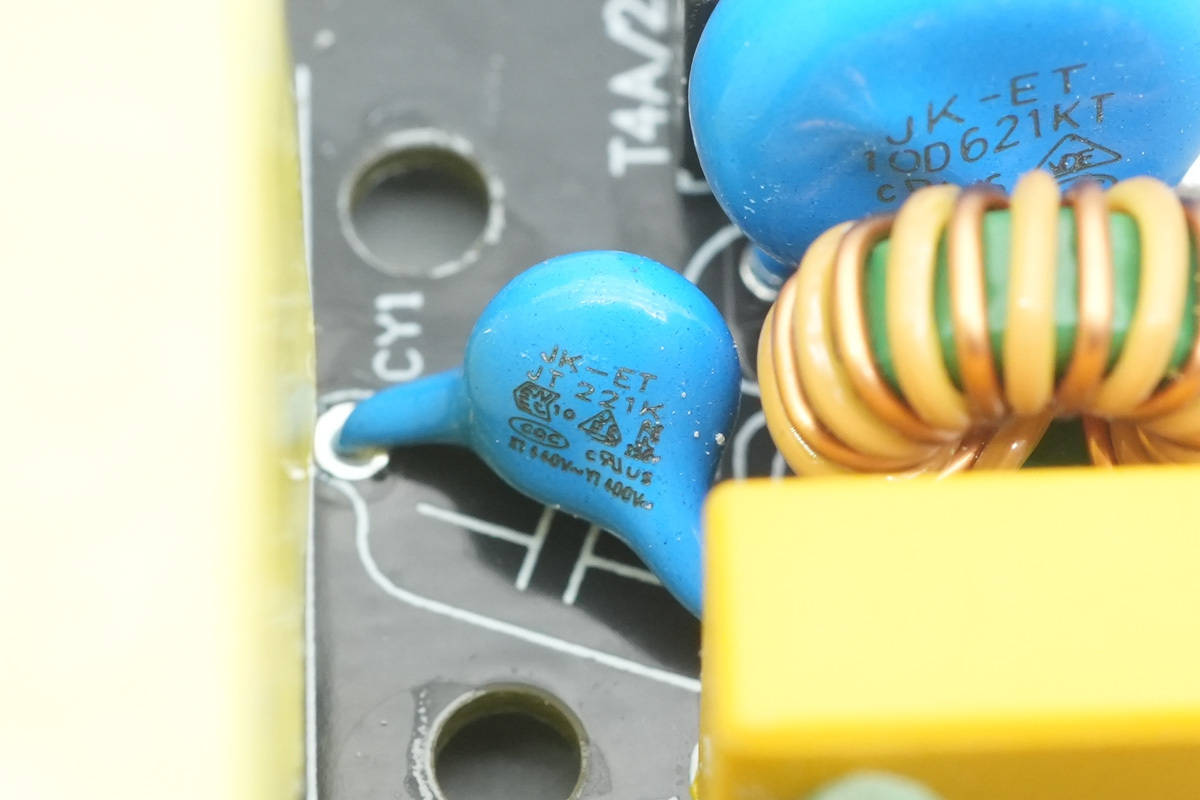

蓝色Y电容来自健坤，料号JT221K。

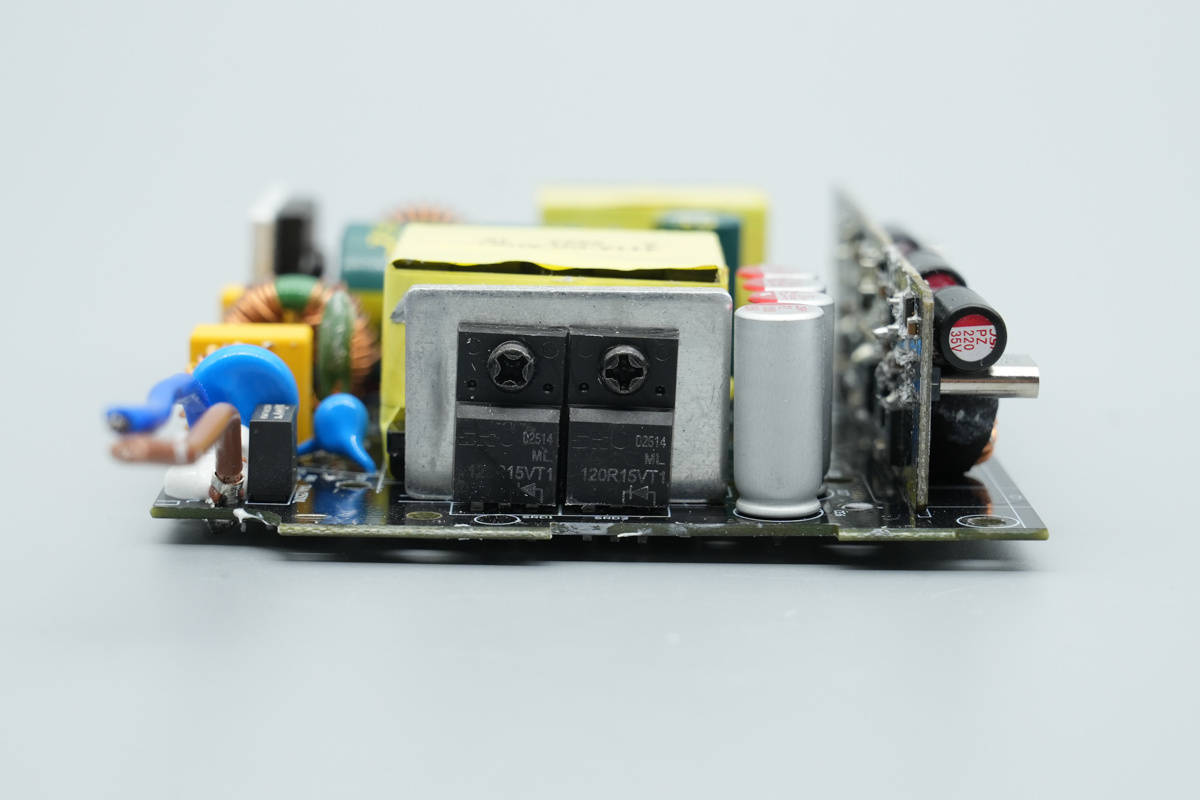

PCBA模块侧面设有同步整流芯片和滤波固态电容。
同步整流芯片来自东科半导体，型号DK5V120R15VT1，芯片内置120V耐压，15mΩ导阻同步整流管，芯片具备自供电技术，无需外置供电，可直接替代肖特基二极管，支持CCM、DCM和QR工作模式，采用TO-220F封装。
东科半导体 DK5V120R15VT1 资料信息。
输出滤波电容来自万京源，规格为1000μF35V。
PCBA模块侧面焊接降压小板。

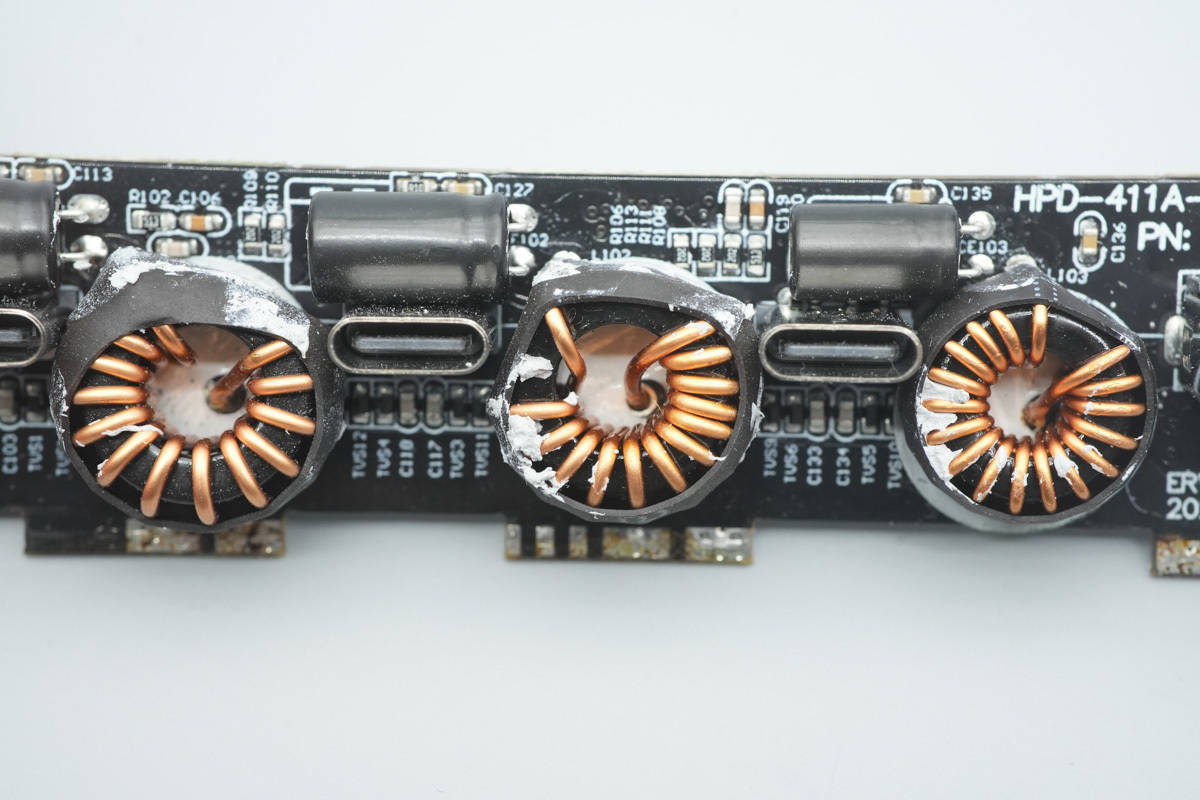

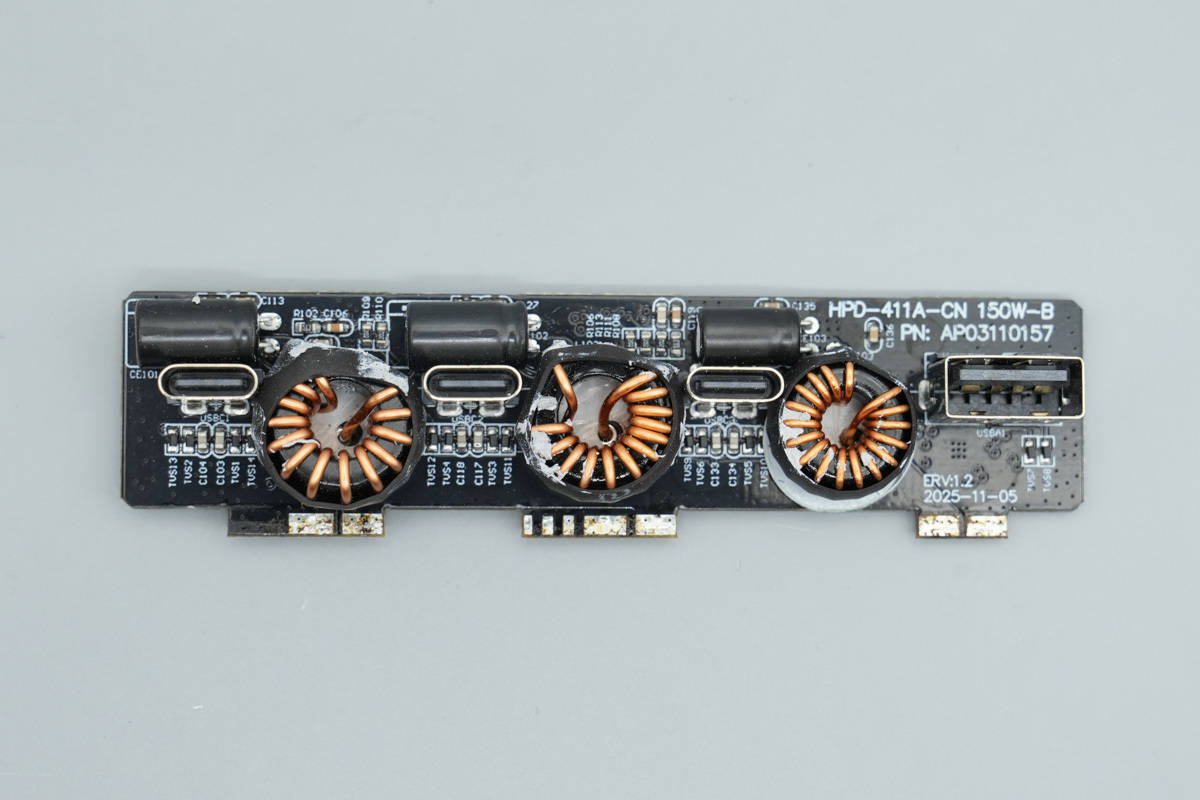

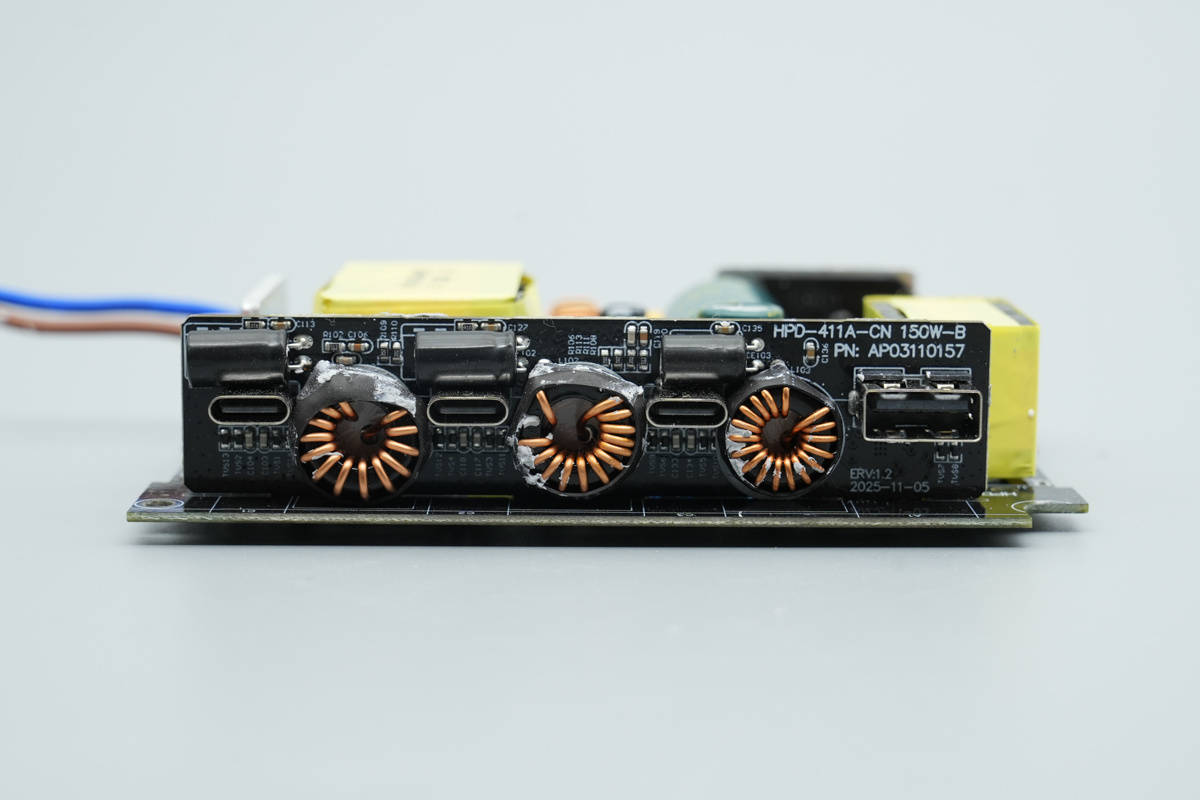

降压小板外侧焊接USB-C母座，USB-A母座，滤波电容和降压电感。

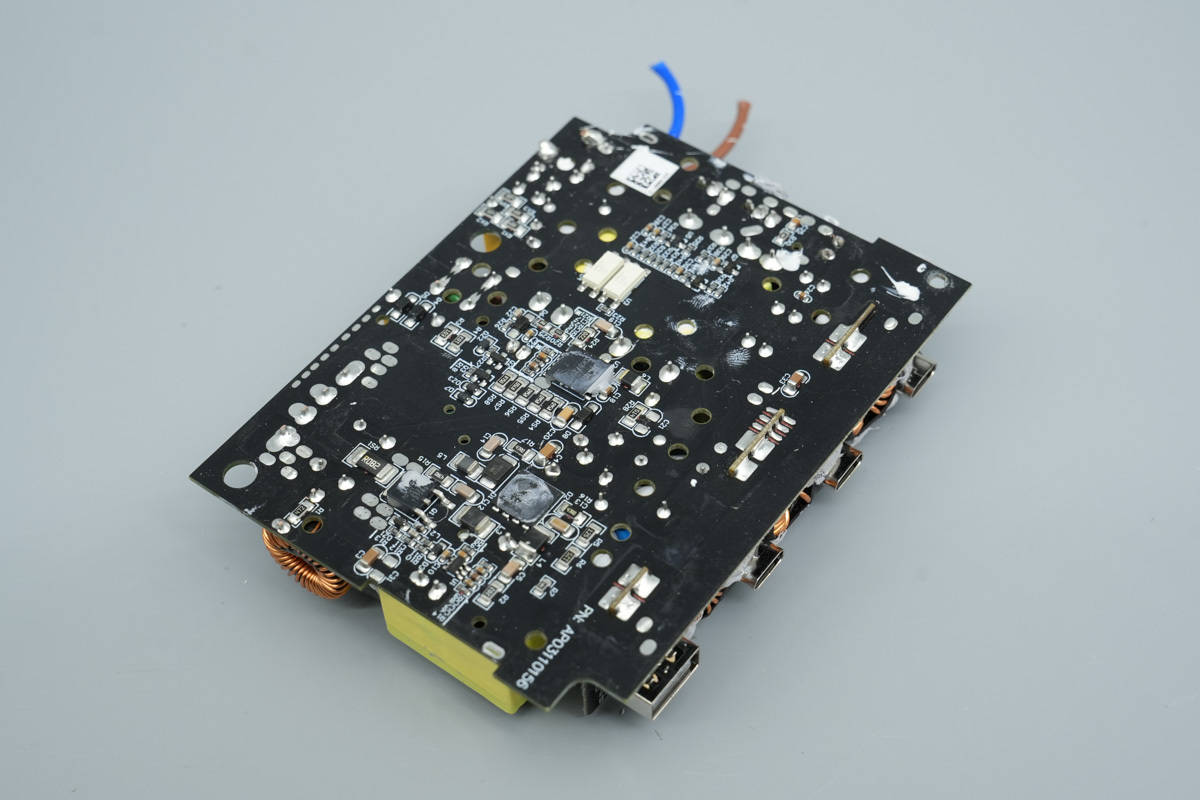

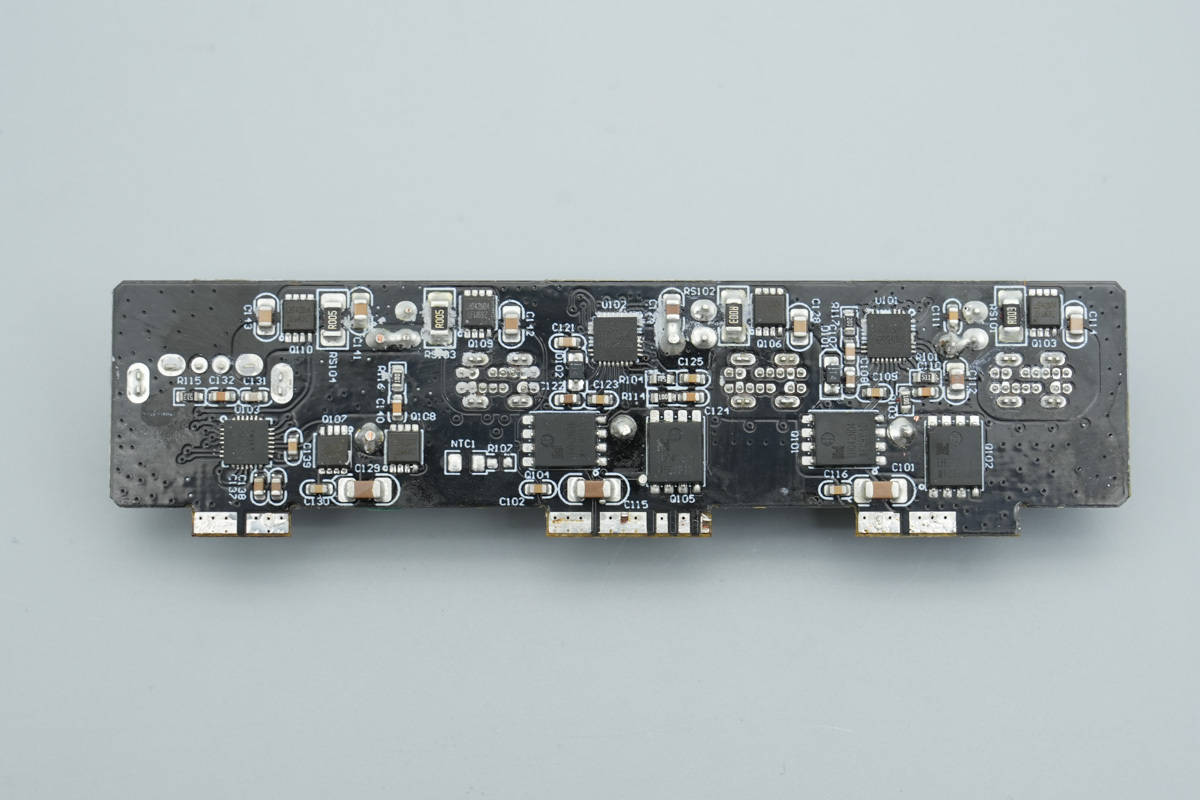

另一面焊接降压协议芯片，同步降压开关管和VBUS开关管。

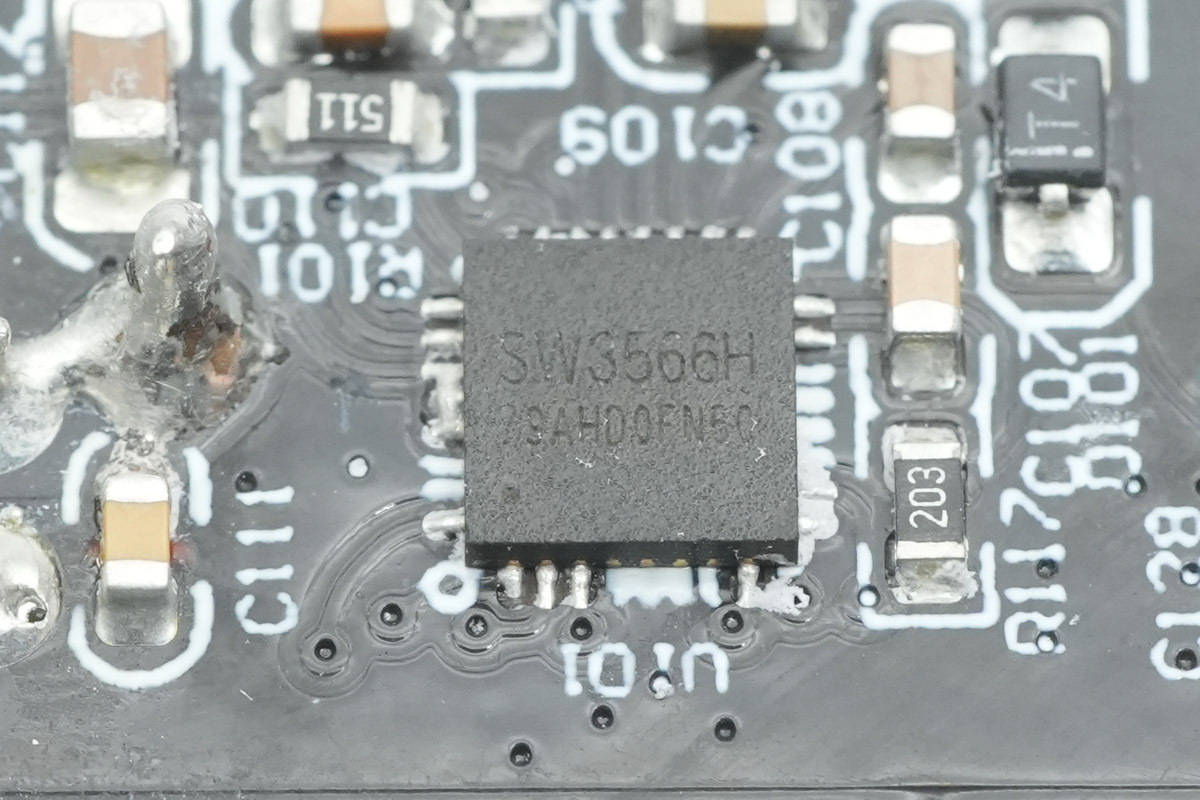

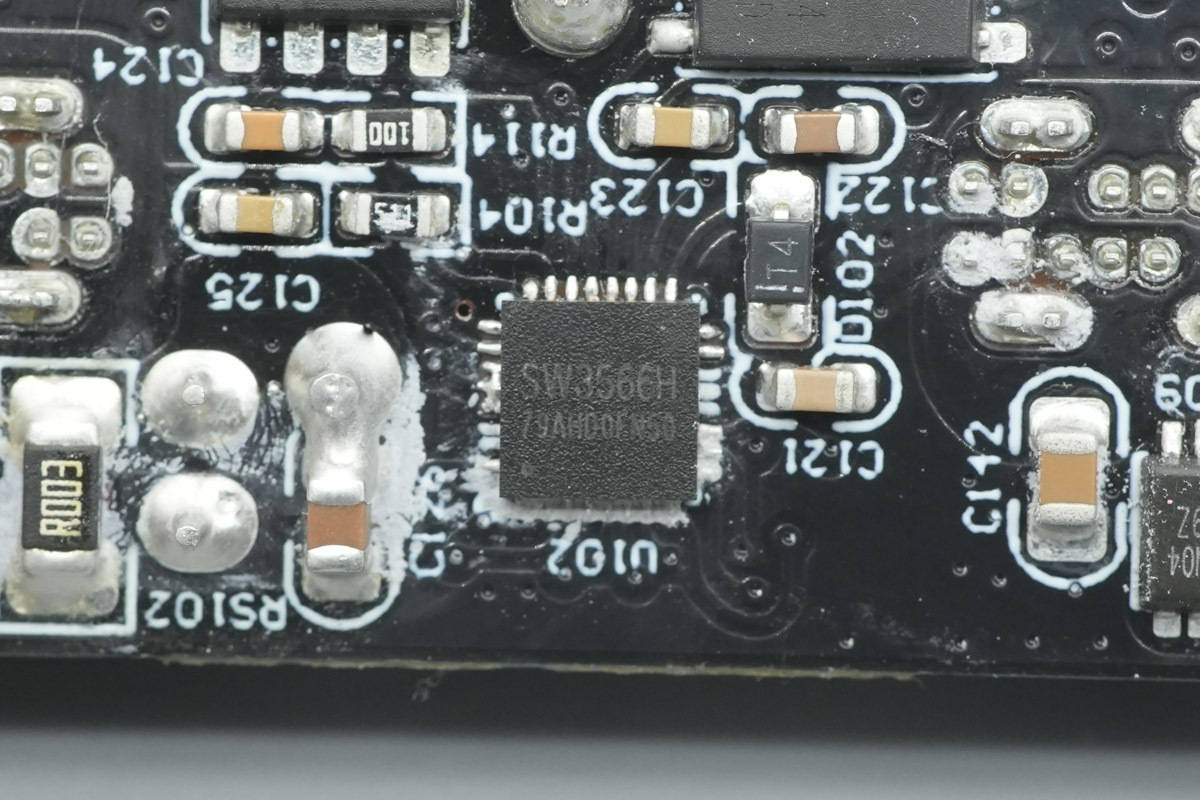

USB-C接口降压协议芯片采用智融科技SW3566，这是一款集成7A Buck控制器，支持140W（28V@5A）功率输出，且支持PD3.1等多快充协议的C+C双口SoC。SW3566内嵌ARM Cortex-M0内核，集成Type-C接口逻辑，PD3.1 PHY，UFCS PHY，SCP/AFC PHY，TFCP PHY以及QC/PE/SFCP等快充协议检测电路，外围只需少量的器件，即可组成完整的高性能的C+C双口快速充电解决方案。
SW3566集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。芯片内置的降压转换器工作频率有125KHz、180KHz、333KHz、500KHz，支持PWM和PFM工作模式。输出电流，线损补偿等保护阈值均可通过MCU进行设定，内置的ADC可实现输入输出电压，输出电流，芯片温度等9个通道的数据采样，支持外接MCU进行参数显示。
SW3566支持36V输入电压，最高输出电流7A，芯片内置软启动，输入过压/欠压保护，输出过压/欠压保护，输出过流/短路保护，DP/DM/CC过压保护，芯片过温保护和外接NTC热敏电阻保护，以及限功率保护。芯片采用QFN4*4-32封装。

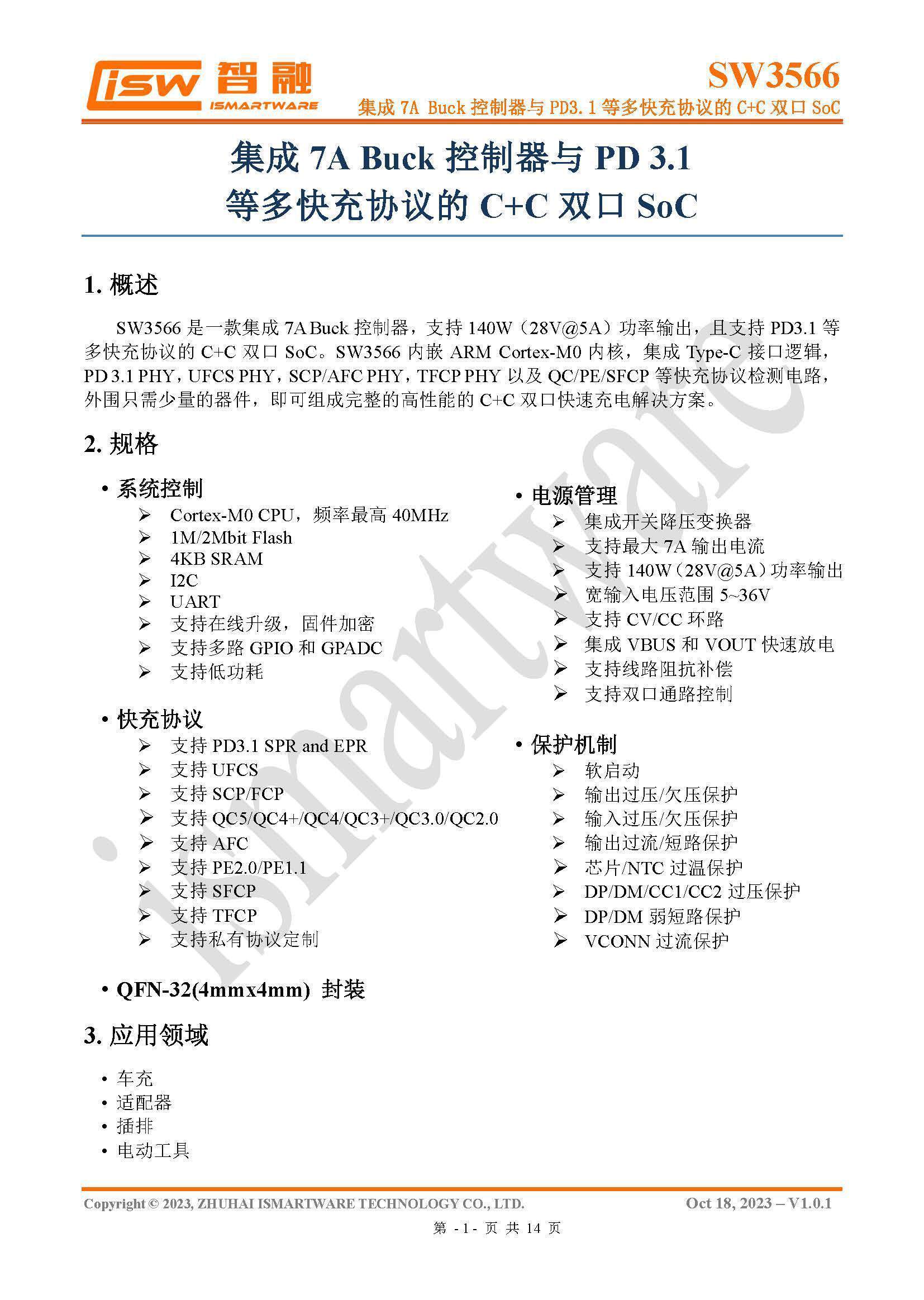

智融科技 SW3566 资料信息。
充电头网拆解了解到，智融SW3566H此前还被安克65W 2C1A氮化镓充电器、公牛240W 3C1A氮化镓桌面充电器、绿联300W 4C1A五口PD氮化镓快充充电器、TOMAX拓玛140W 3C1A氮化镓充电器、古石188W多口桌面充电器、拆解报告：TOMAX拓玛140W 3C1A氮化镓充电器等产品采用，芯片性能质量获客户一致认可。

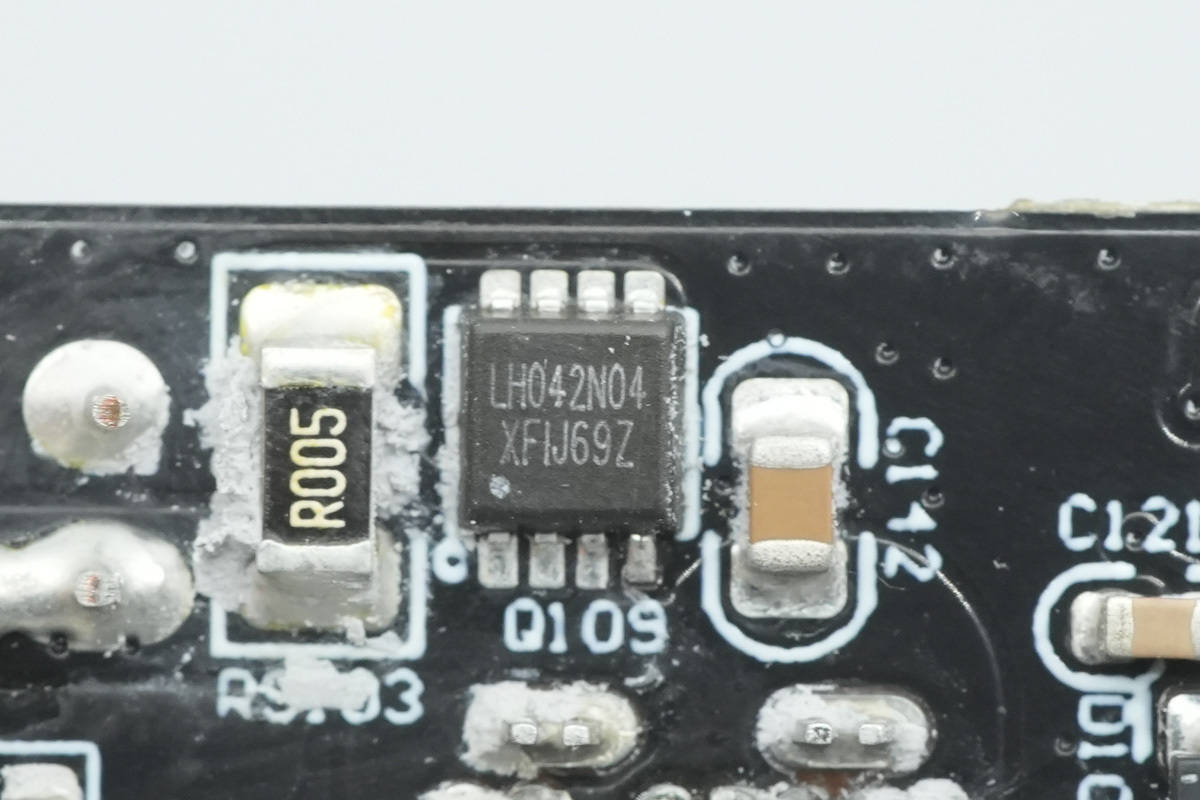

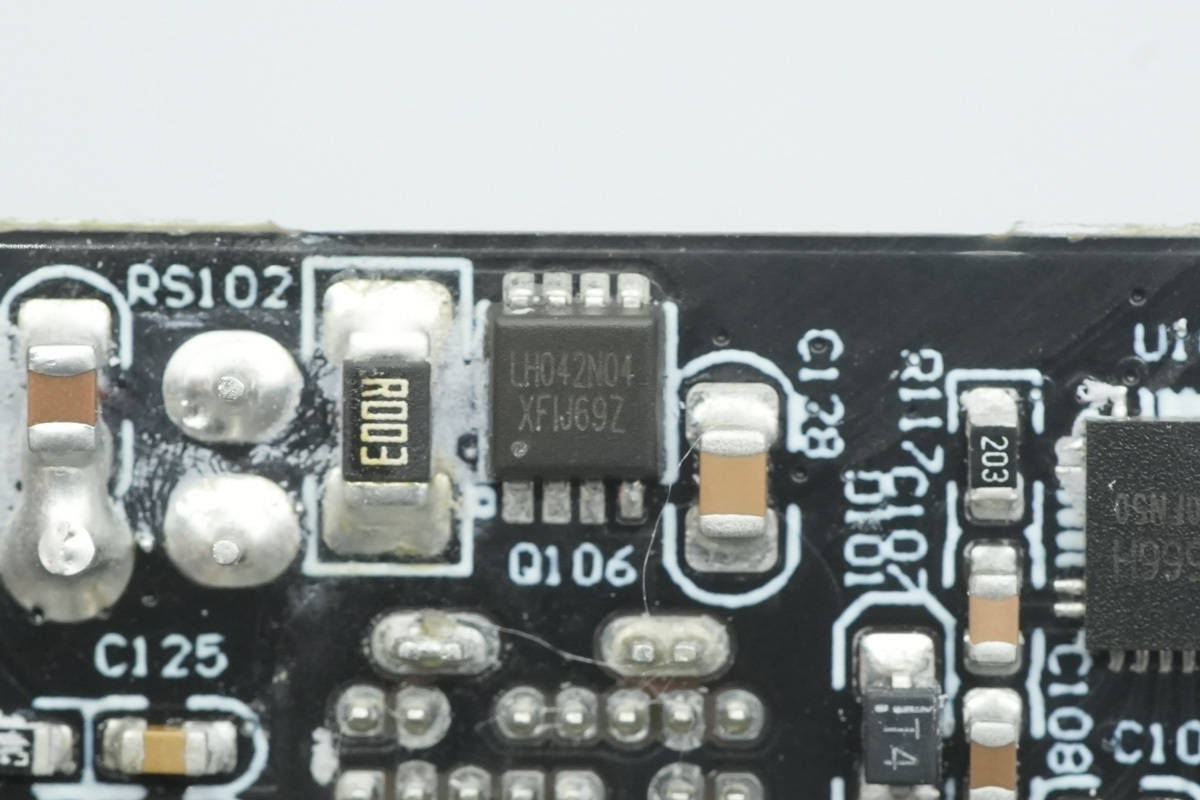

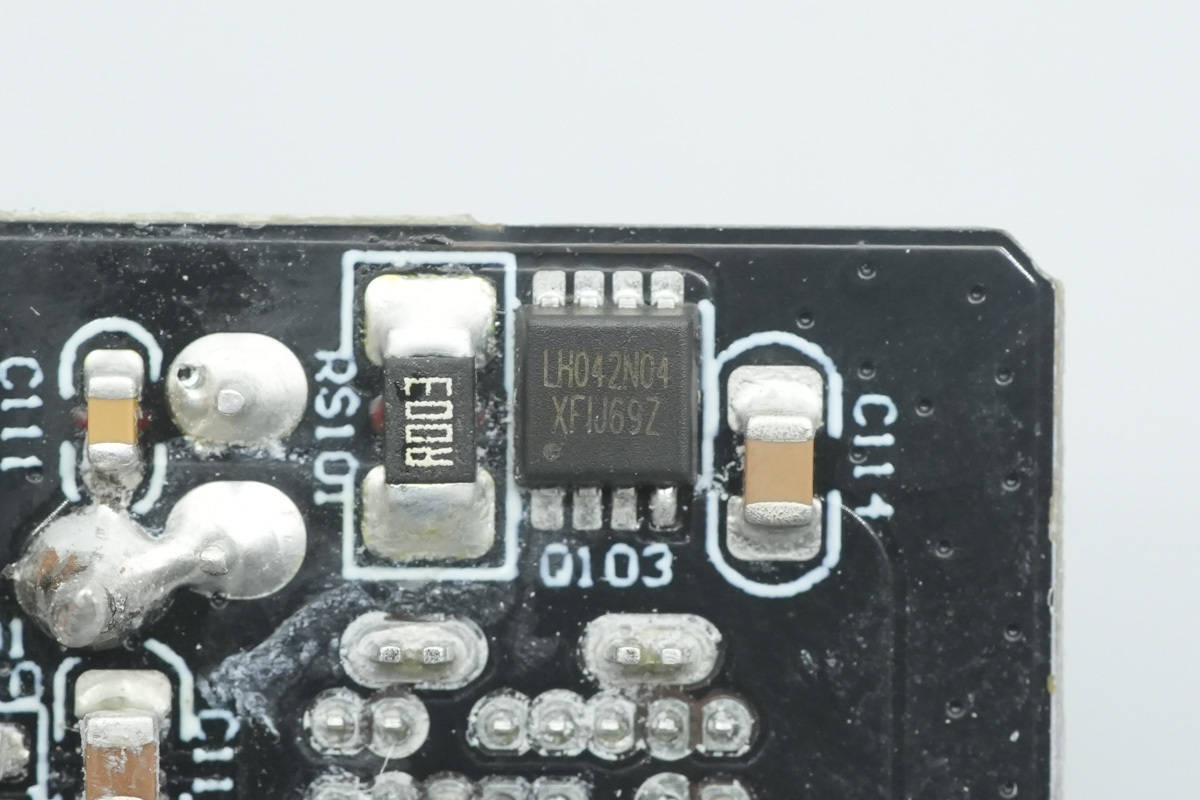

同步降压开关管来自力宏微，型号LH042N04，NMOS，耐压40V，导阻4.2mΩ，采用DFN5*6封装。
滤波电容来自万京源，规格为220μF35V，外套热缩管绝缘。

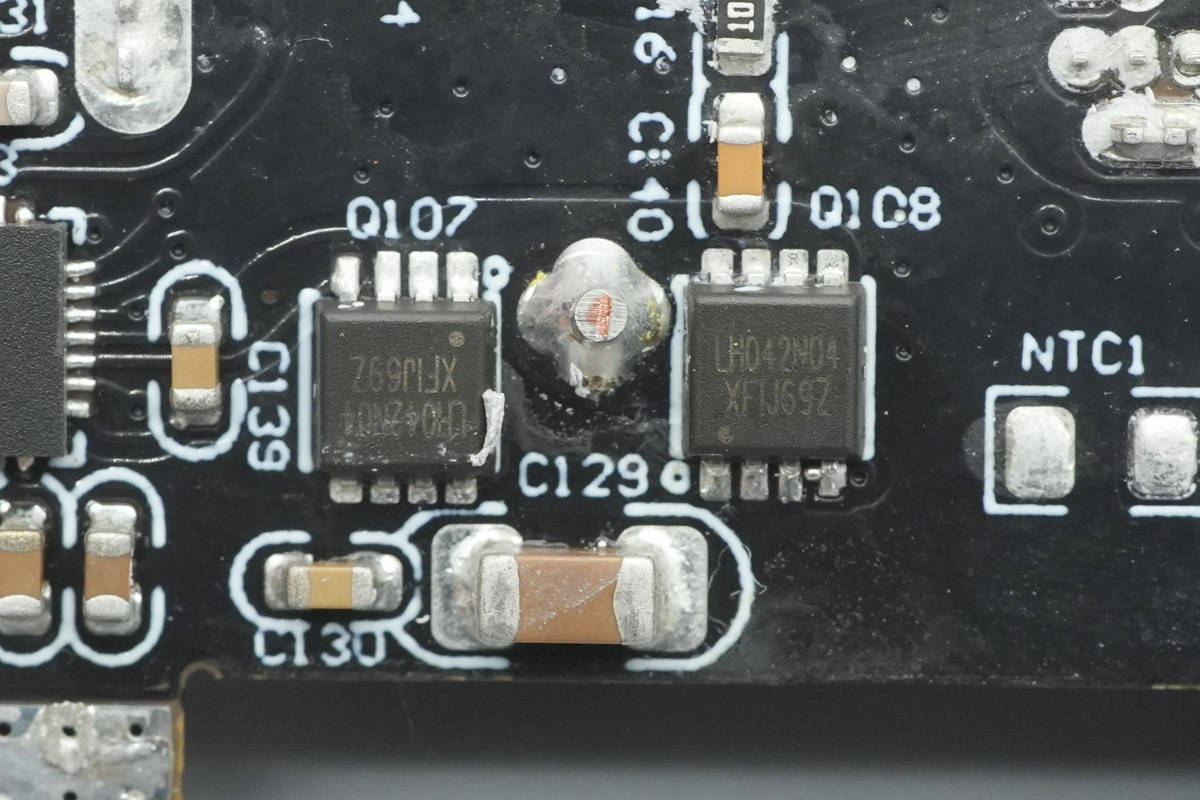

VBUS开关管同样为力宏微LH042N04，采用DFN3*3封装。
另一路降压协议芯片也使用智融科技SW3566。
同步降压开关管采用力宏微LH042N04。
滤波电容规格为220μF35V。
VBUS开关管采用力宏微LH042N04。

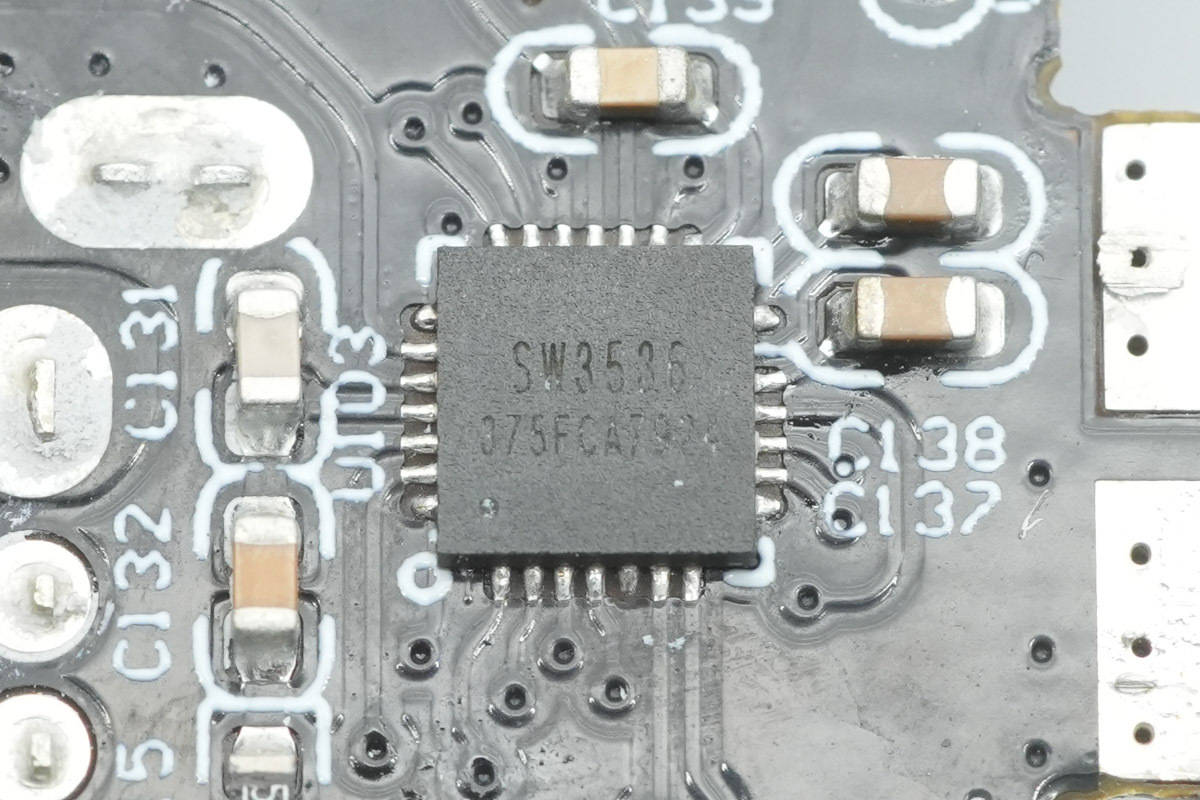

USB-C3和USB-A口的降压协议芯片采用智融科技SW3536，这是一款高集成度的多快充协议双口充电芯片，支持USB-A+USB-C双口快充输出，支持双口独立限流。内部集成了7A高效率同步降压变换器，支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/TFCP等多种快充协议，最大支持140W输出功率。
SW3536集成CC/CV模式，双口管理逻辑以及双芯片动态功率分配，外围元件精简，是一颗完整的高性能多快充协议双口充电解决方案。SW3536支持36V输入电压，满足12-24V输入车充应用，适用于快充适配器，插排以及车充应用。
充电头网拆解了解到，智融科技SW3536此前还被飞利浦200W充电器、绿联160W四口氮化镓充电器、安克67W 2C1A氮化镓充电器、安克150W 3C1A氮化镓充电器等产品采用。
同步降压开关管采用力宏微LH042N04。

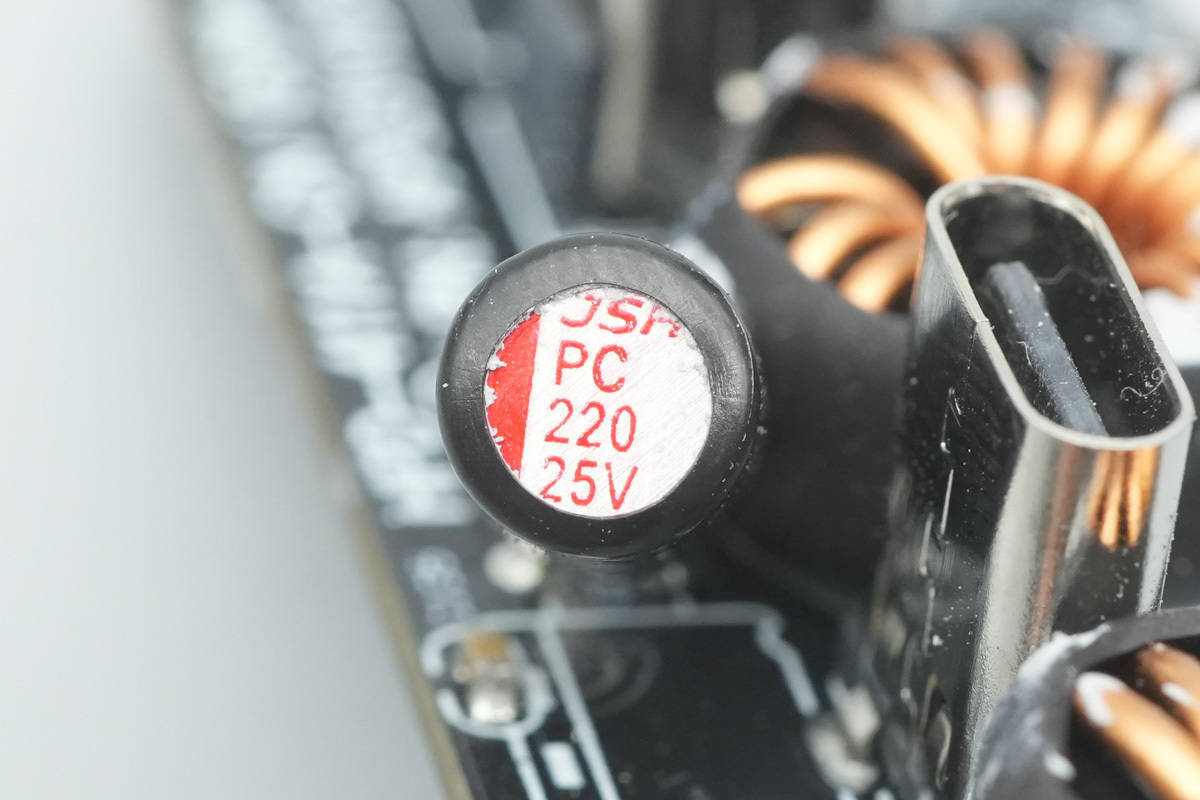

滤波电容规格为220μF25V。
USB-C接口VBUS开关管采用力宏微LH042N04。
USB-A接口VBUS开关管采用力宏微LH042N04。
降压电感采用漆包线绕制，外套热缩管绝缘。

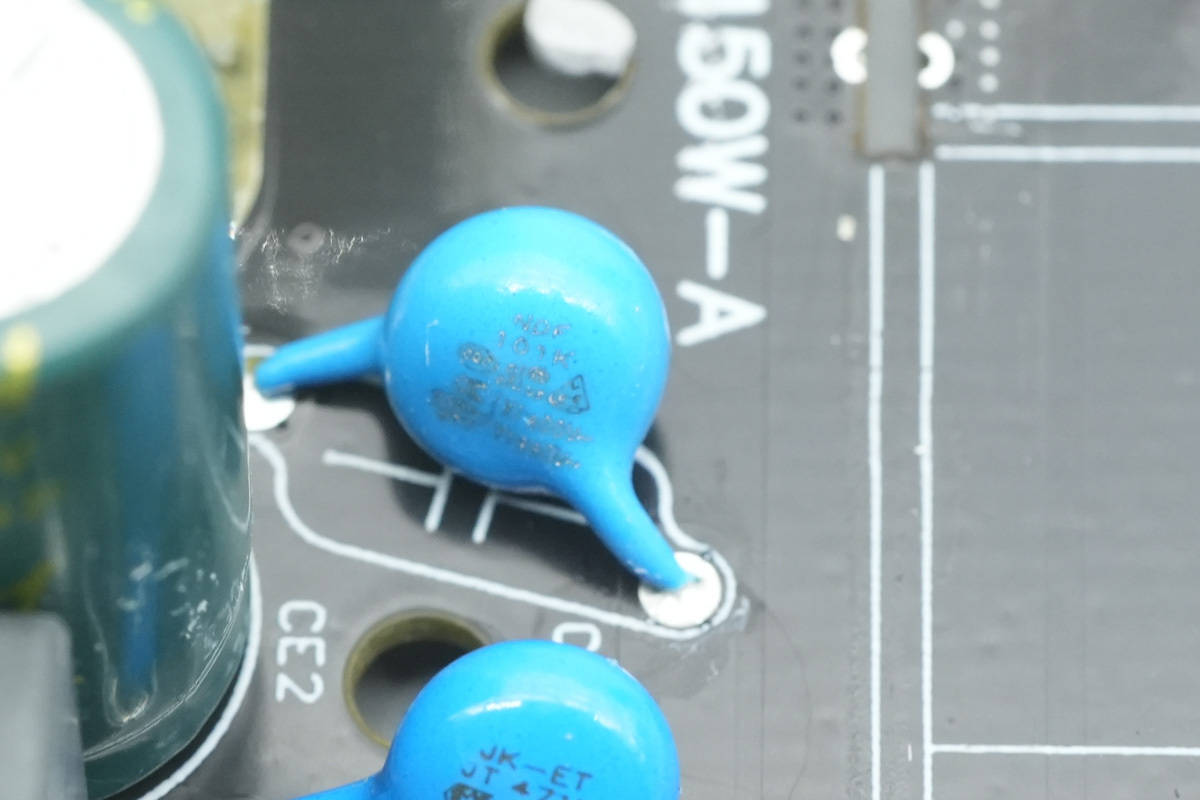

蓝色Y电容来自健坤，料号JT471K。
蓝色Y电容来自达孚，料号101K。

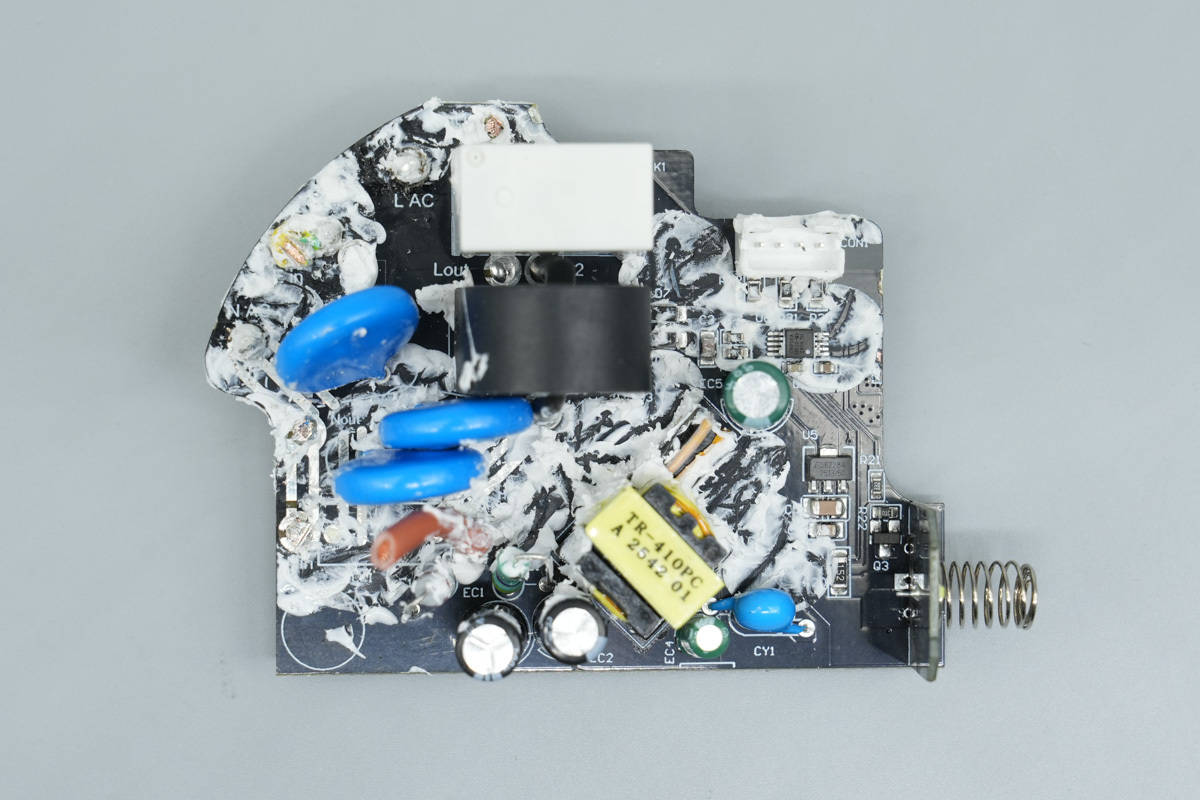

控制PCBA模块正面设有压敏电阻，继电器，电流互感器，下方设有滤波电容，变压器，MCU，触摸按键。

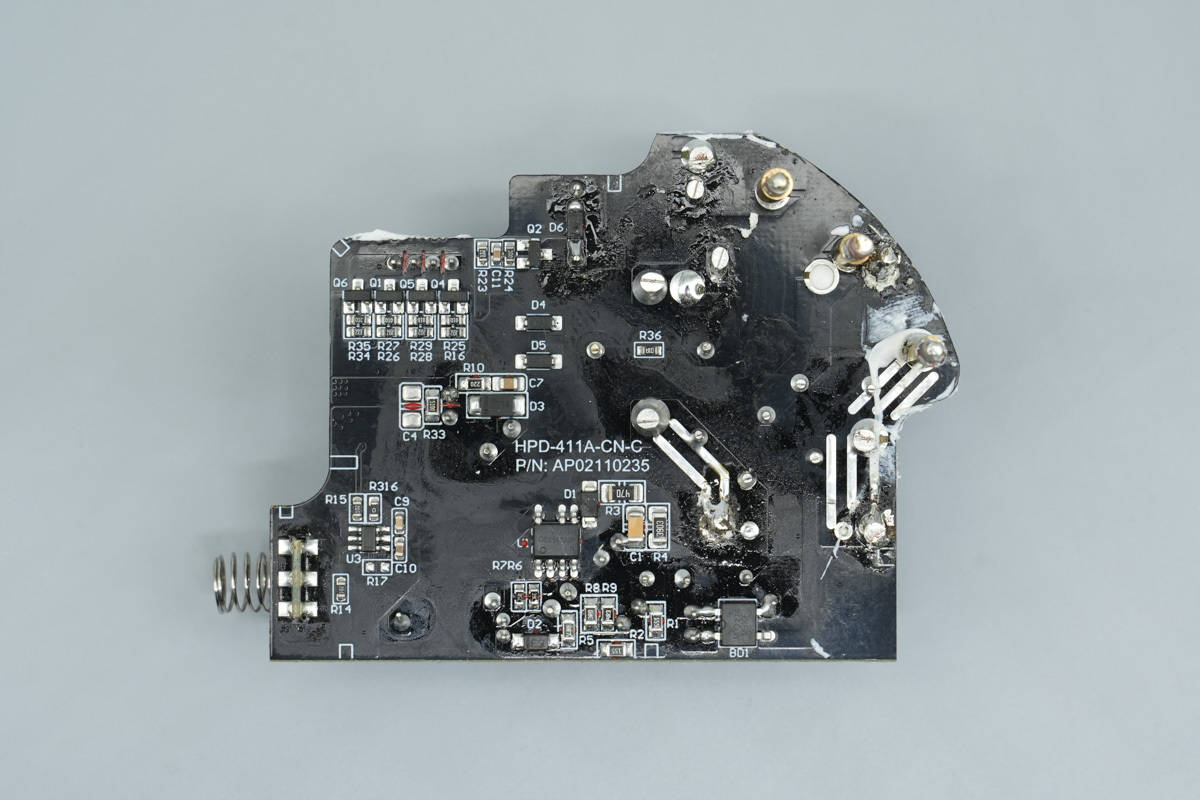

PCBA模块背面设有整流桥和开关电源芯片。

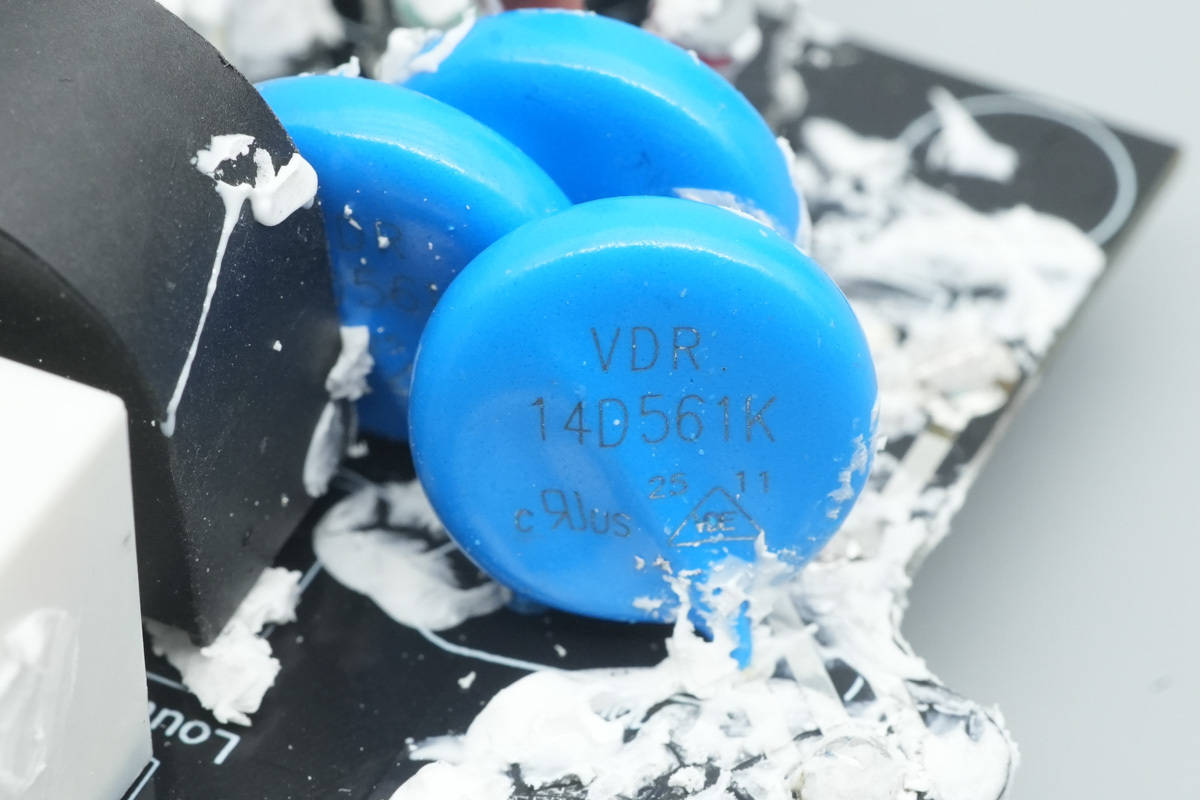

三颗蓝色压敏电阻型号相同，来自嵩隆，型号VDR14D561K，用于吸收过压浪涌。

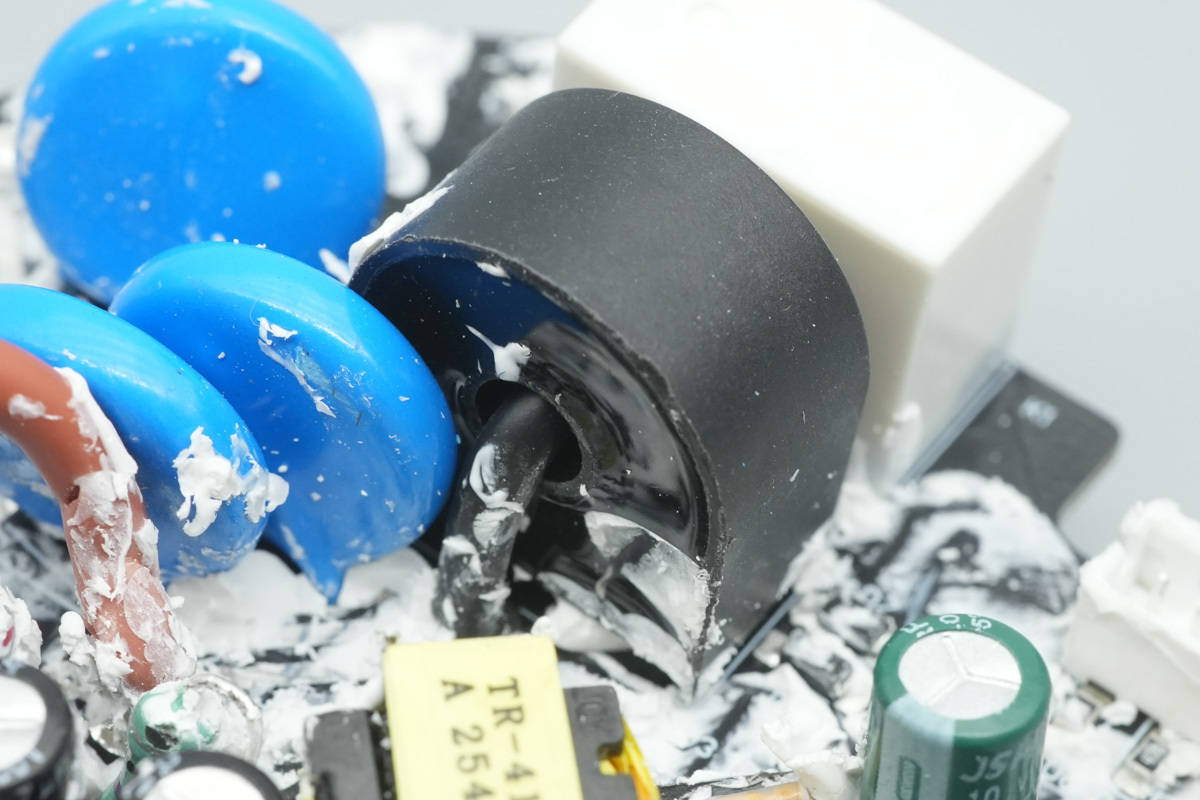

电流互感器用于检测交流电流。

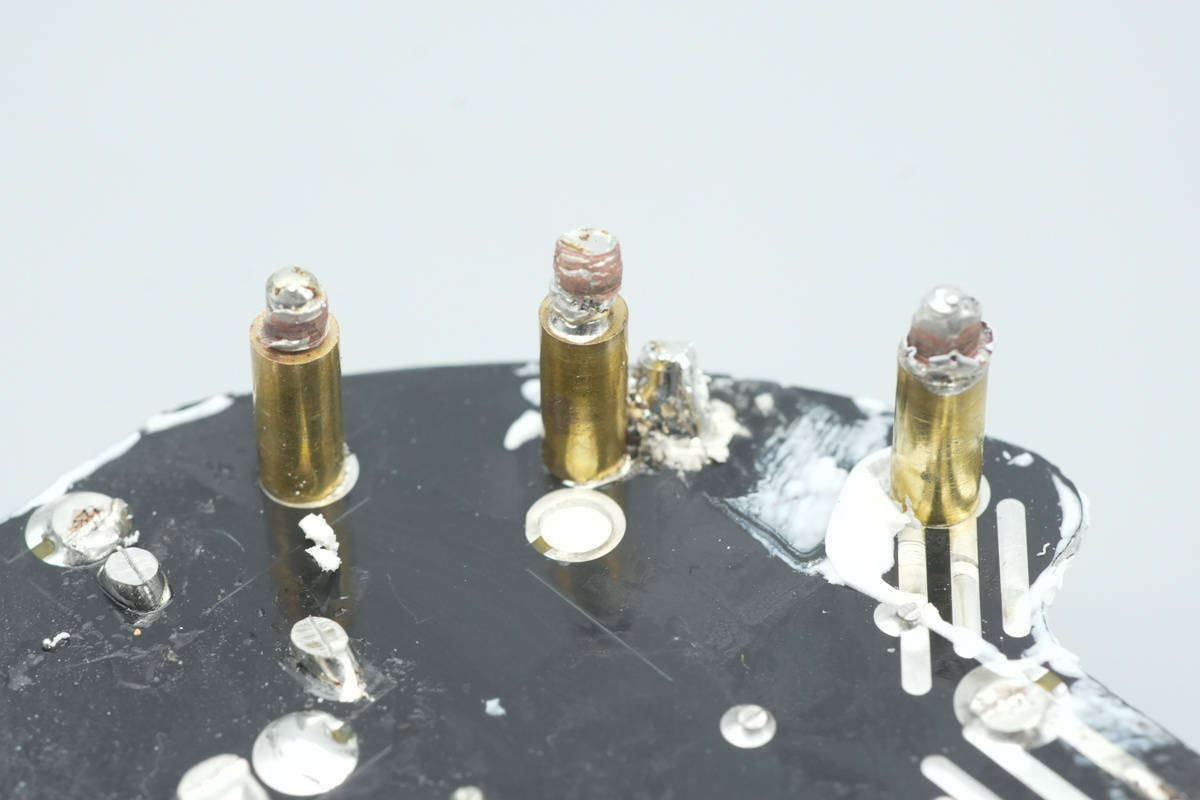

PCB背面连接供电的铜柱特写。

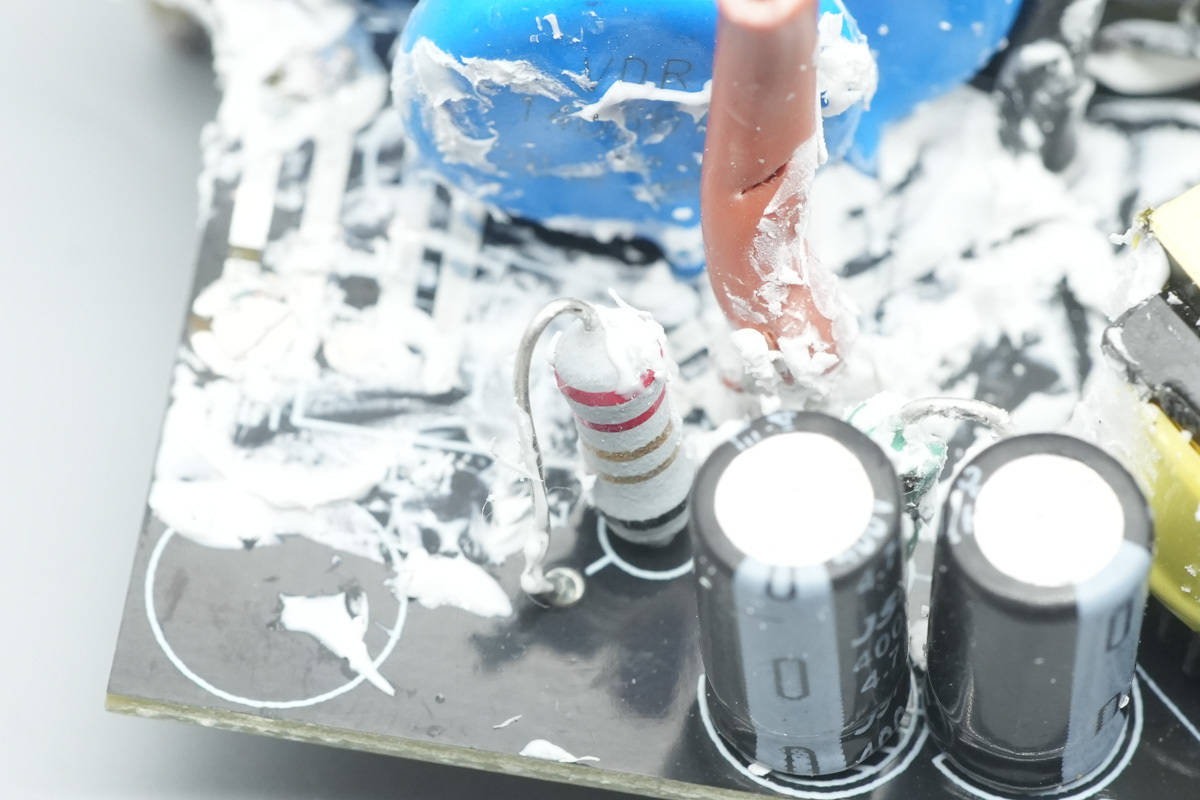

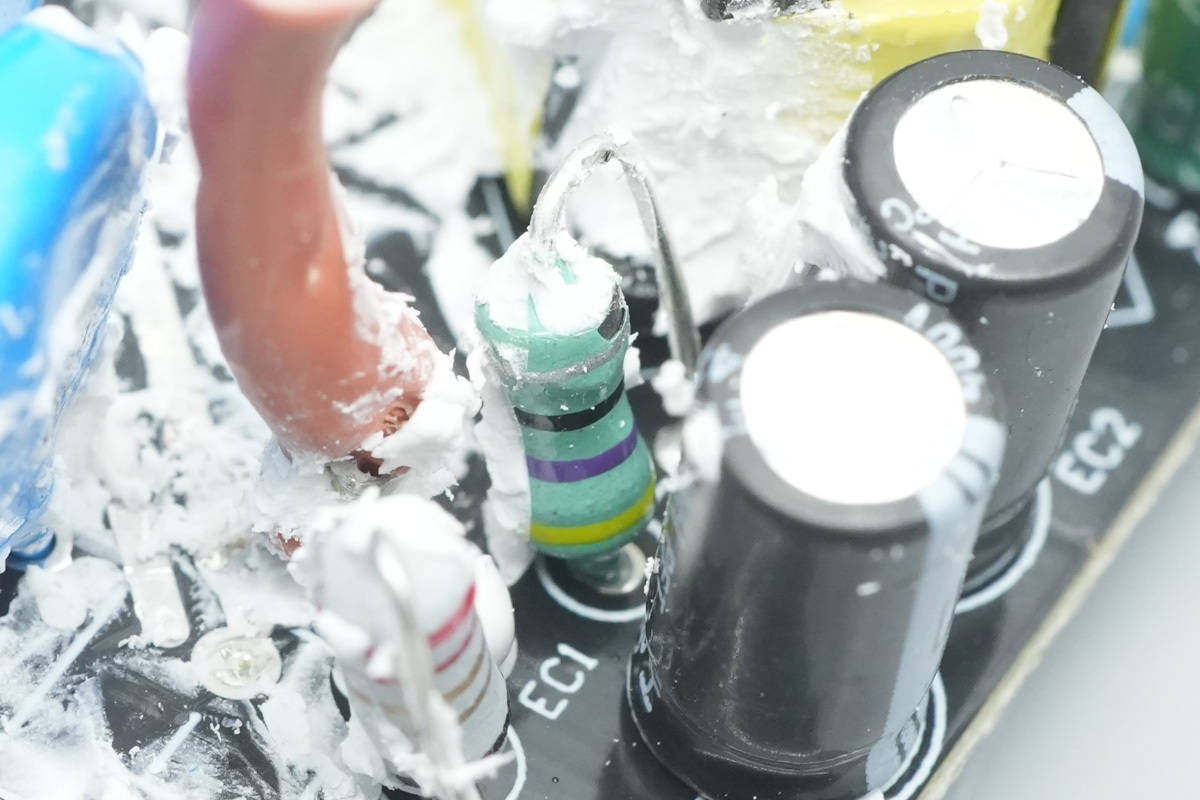

输入端色环保险电阻特写。
整流桥来自辰达半导体，型号MB10F，规格为1000V 1A，采用MBF封装。

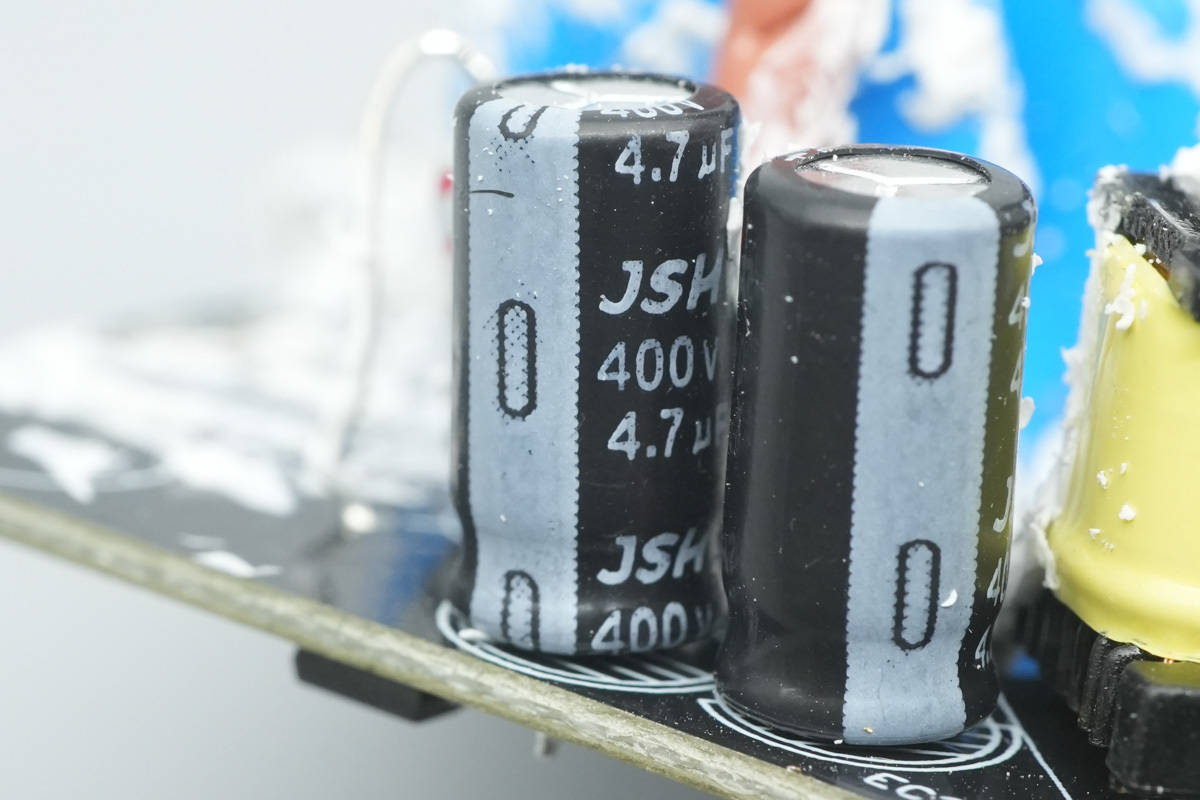

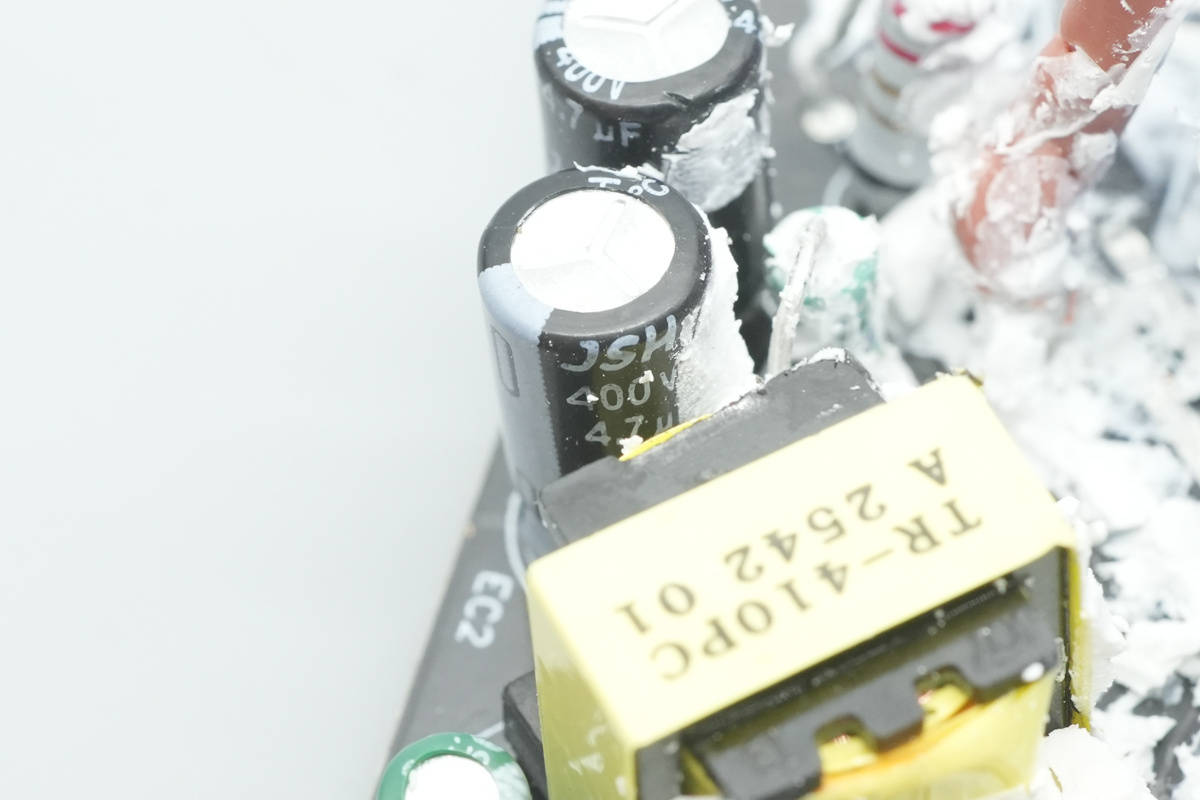

滤波电容来自万京源，规格为400V 4.7μF。
另一颗滤波电容规格相同。
色环电感用于滤波。

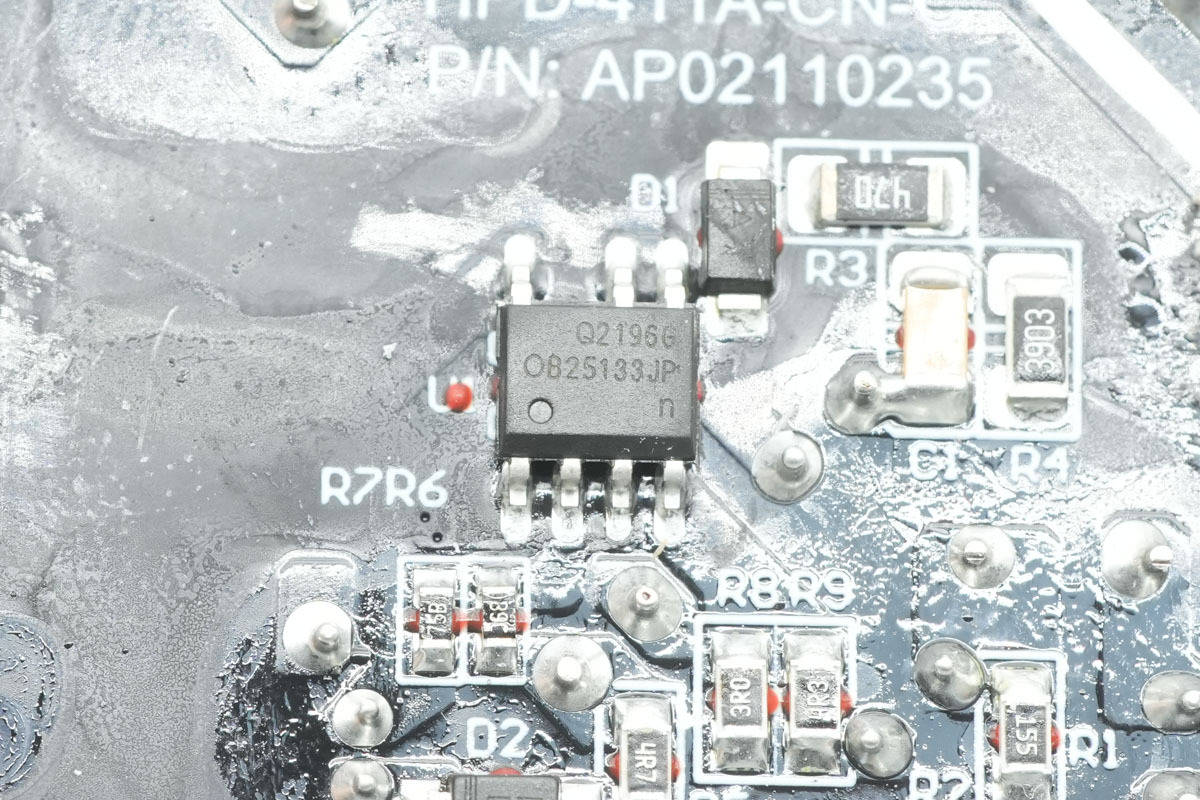

电源芯片来自昂宝，型号OB25133，是一颗高精度恒压恒流的初级侧电源开关，芯片内部集成多模式控制器，无需431电压基准和光耦反馈，拥有良好的动态响应，具备完善的保护功能，采用SOP7封装。

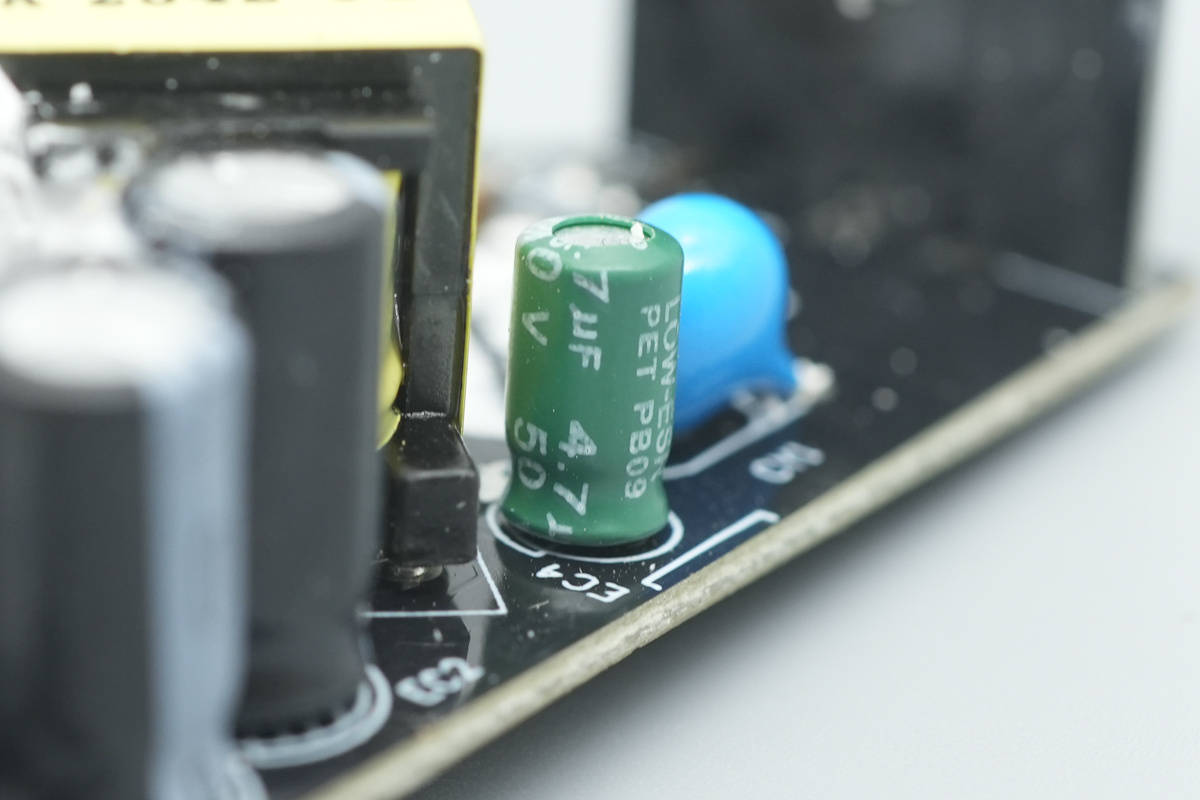

供电滤波电容规格为4.7μF50V。

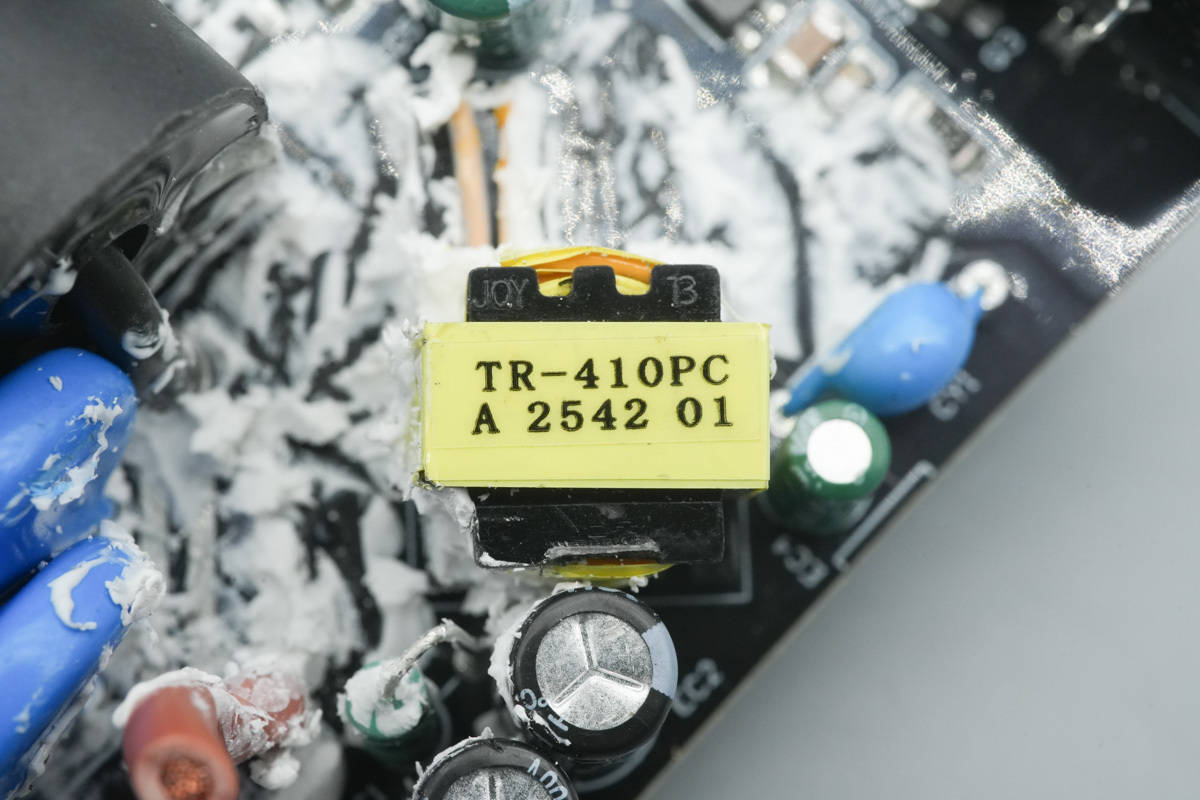

变压器磁芯缠绕胶带绝缘。

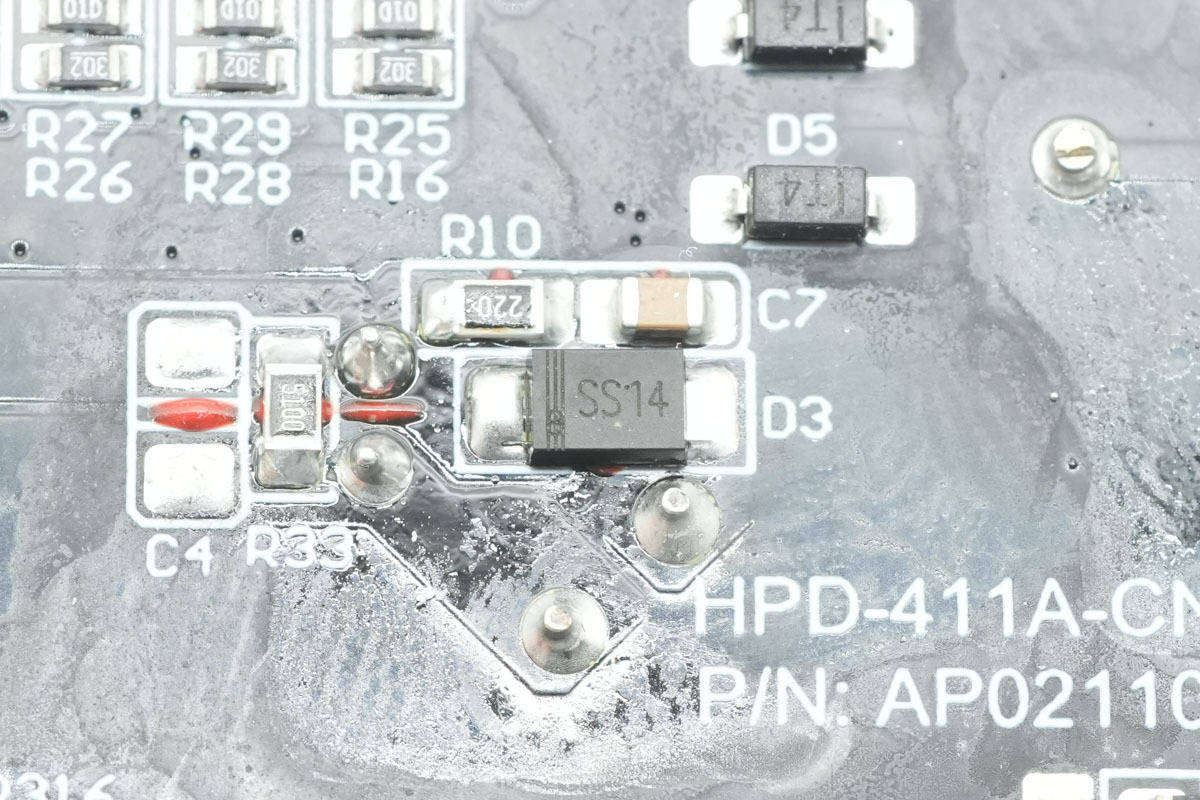

SS14肖特基二极管用于输出整流。

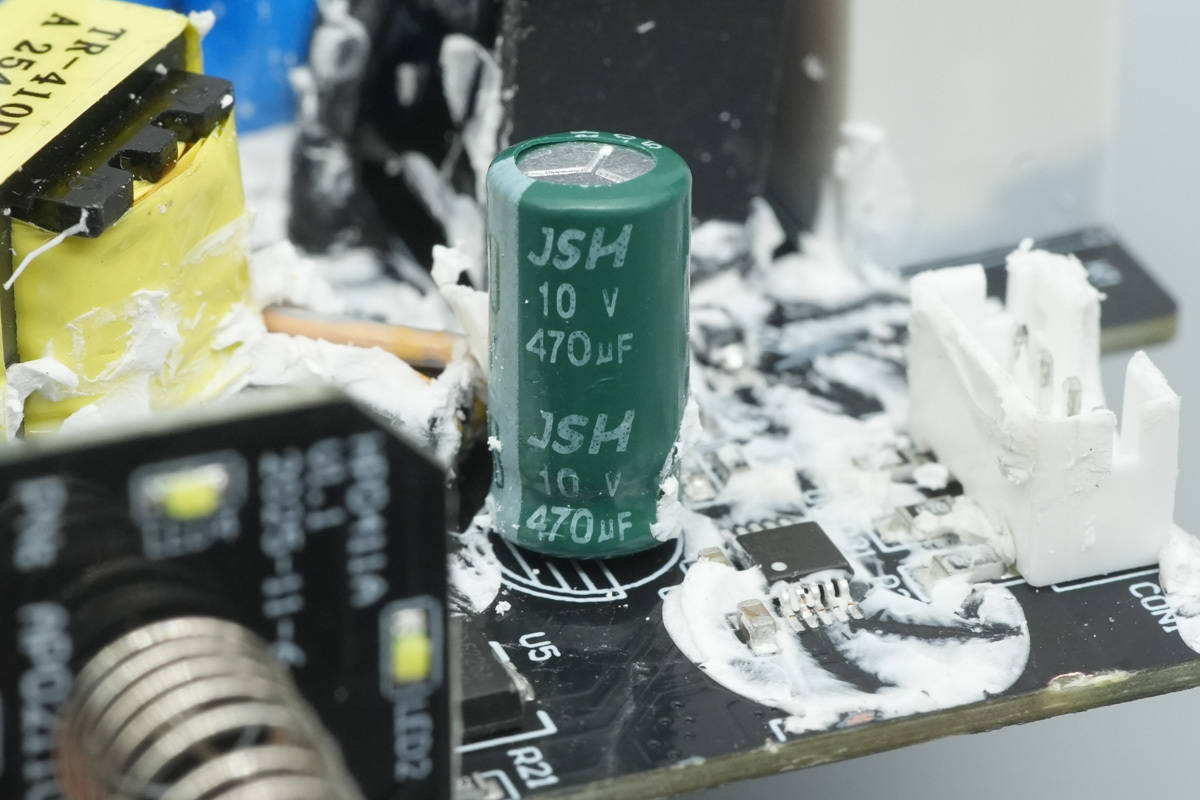

滤波电容来自万京源，规格为10V470μF。

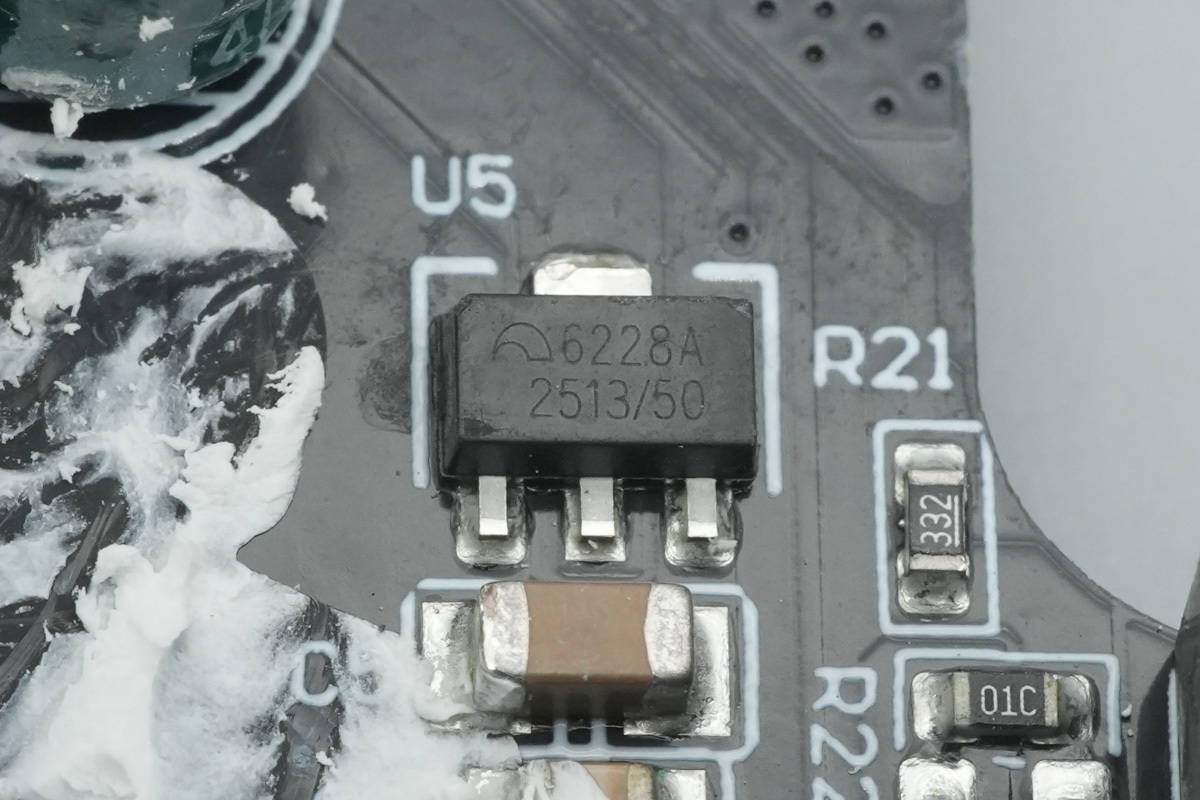

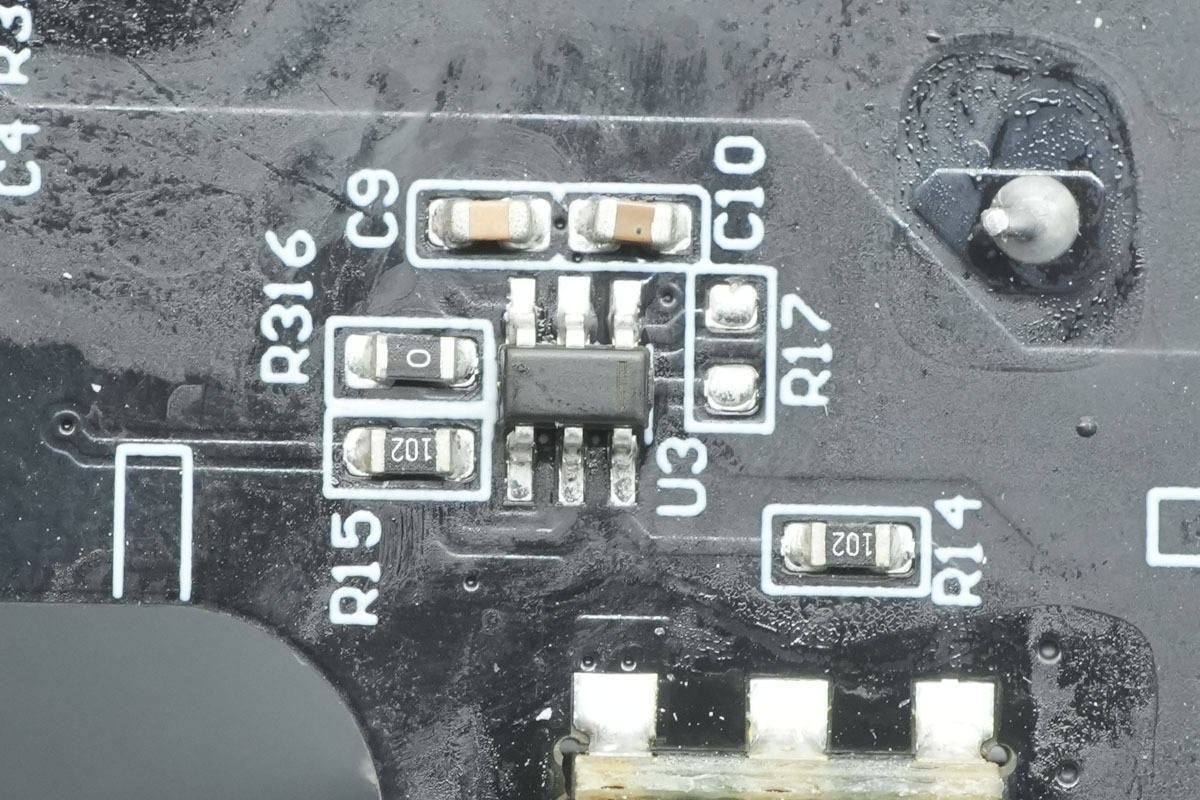

稳压芯片来自微盟，型号ME6228A50PG，支持30V输入耐压，输出电压5V，输出电流150mA，采用SOT89封装。

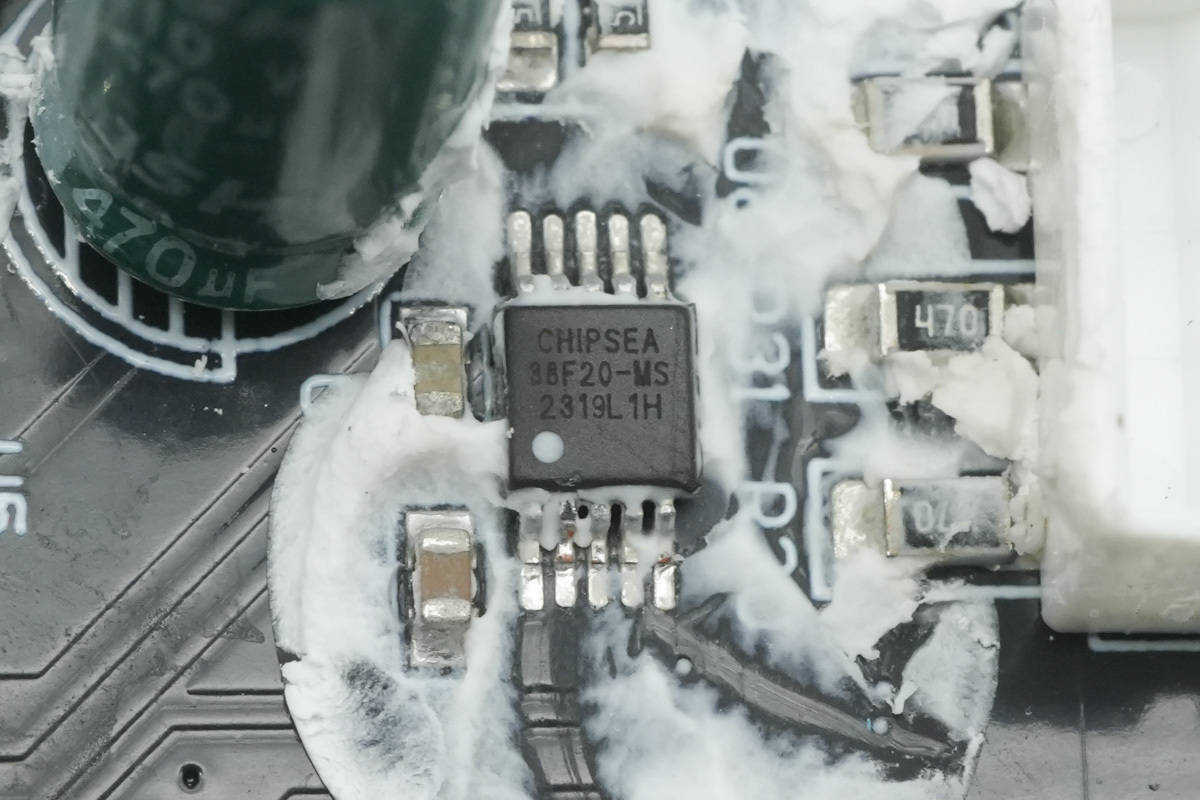

MCU来自芯海科技，型号CSU38F20，芯片内部集成LED驱动和12位ADC，内部集成16KB FLASH，集成UART和I2C接口，采用MSOP10封装。

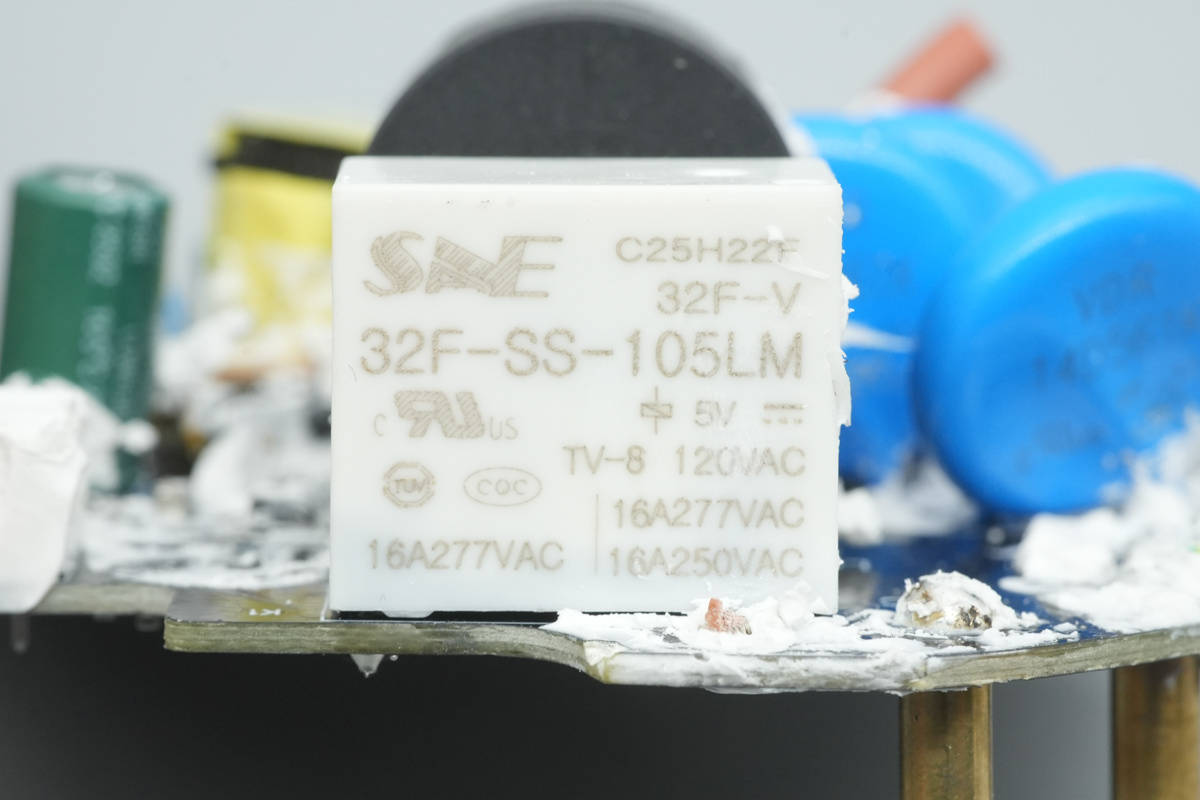

继电器来自三易，型号32F-SS-105LM，触点容量为16A250VAC，线圈电压5V。

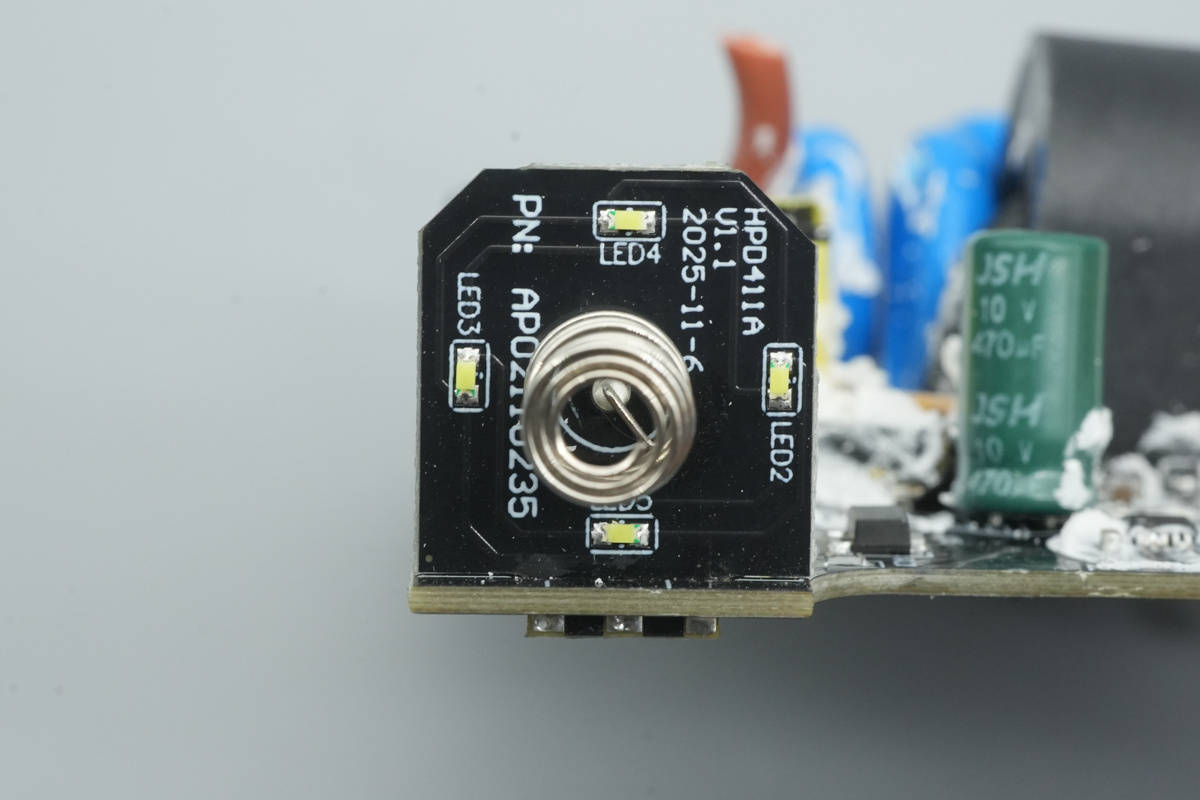

触摸弹簧四周设有LED指示灯。
无标触摸检测芯片特写。

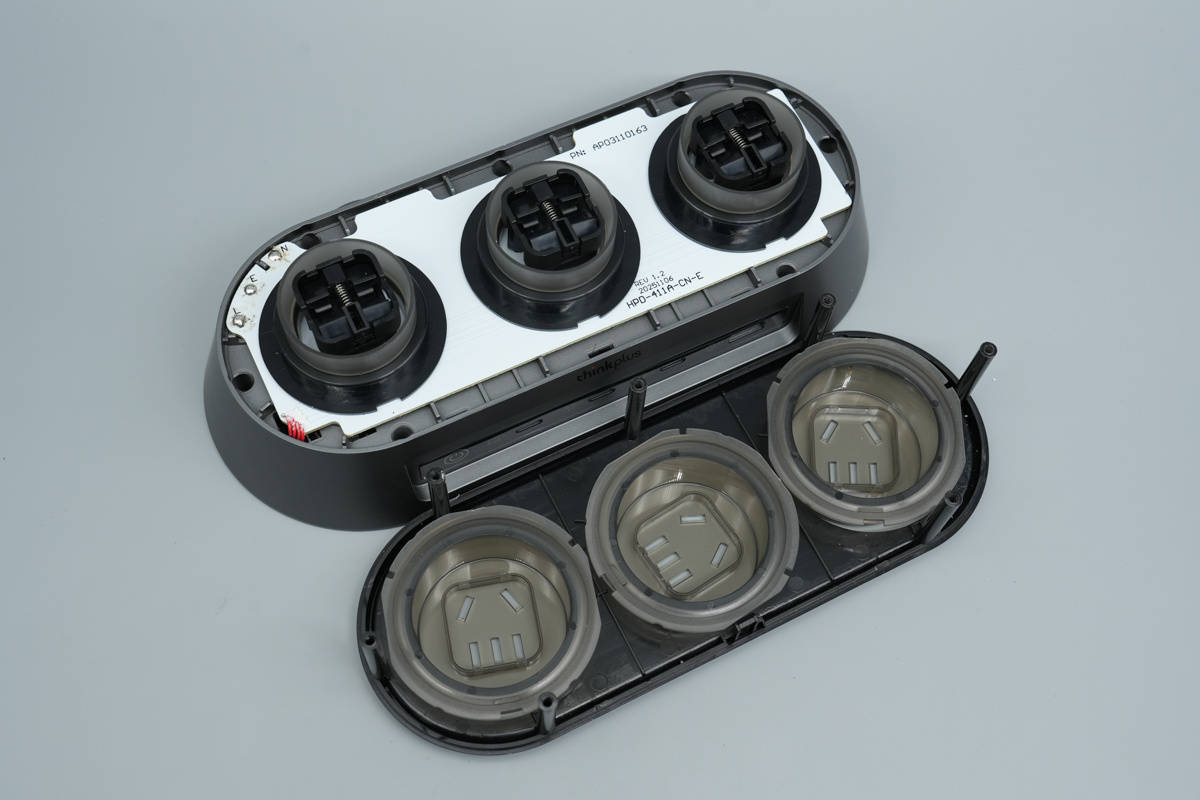

顶部三个插座通过PCB连接，盖子内部设有半透明绝缘盖。
插座边缘设有圆形遮光罩。

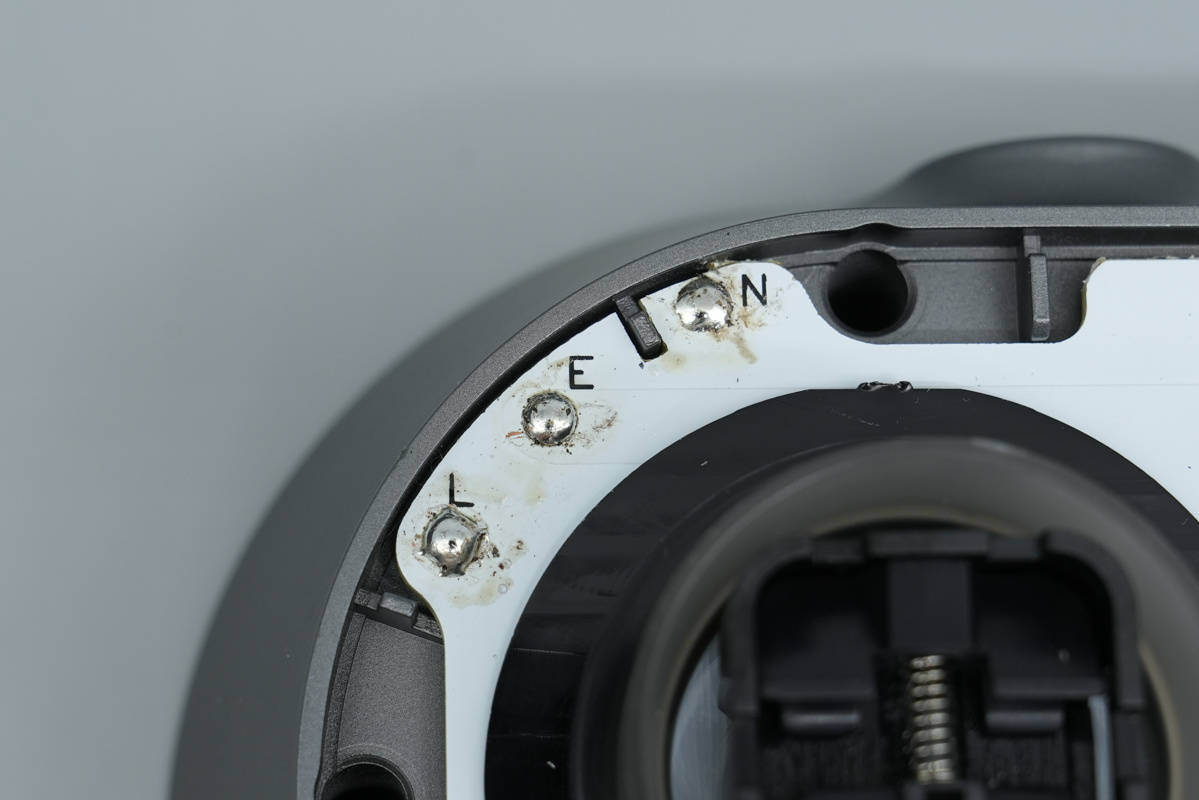

插座PCB通过铜柱焊接连接供电。

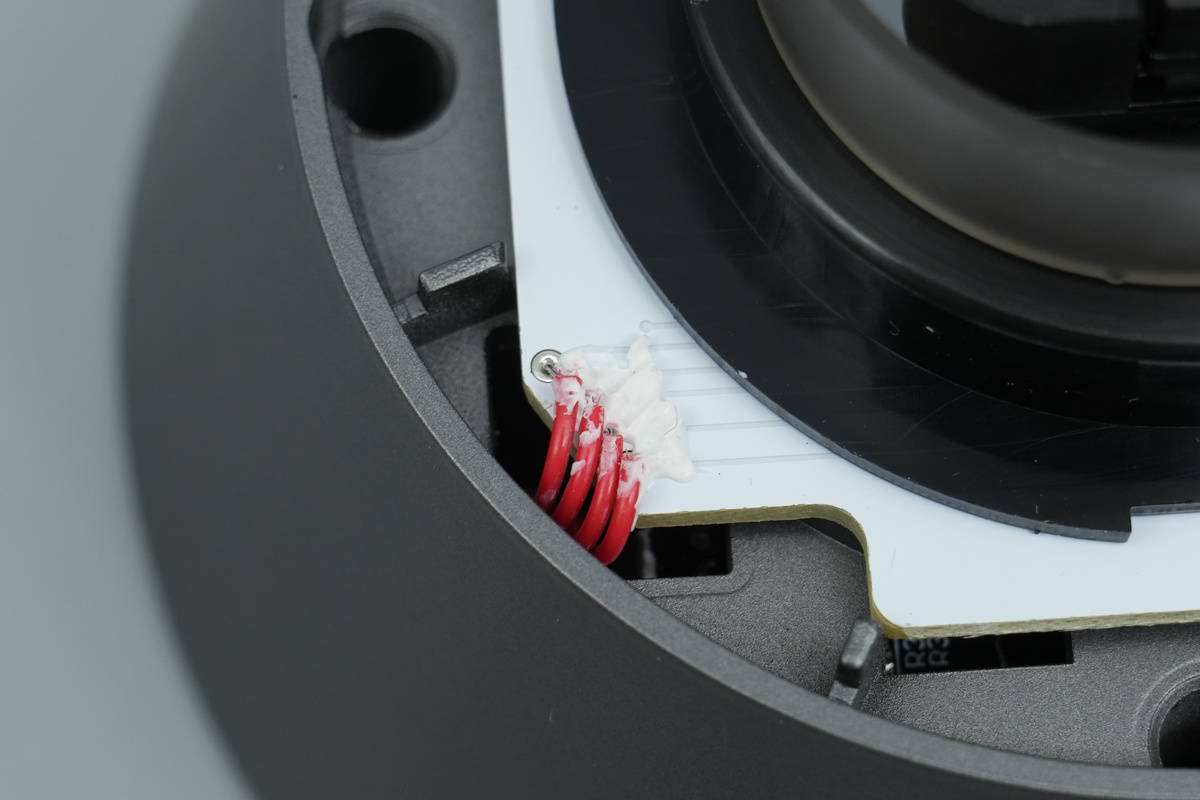

RGB LED灯通过排线连接。

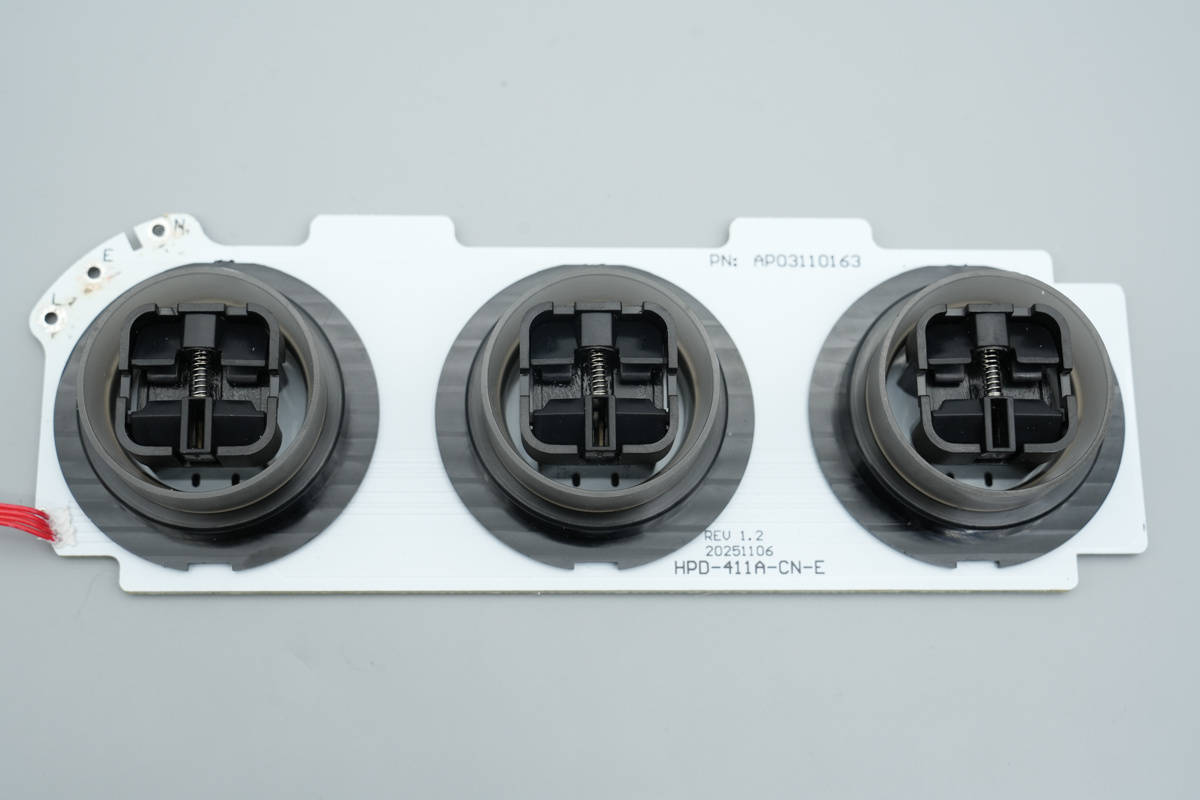

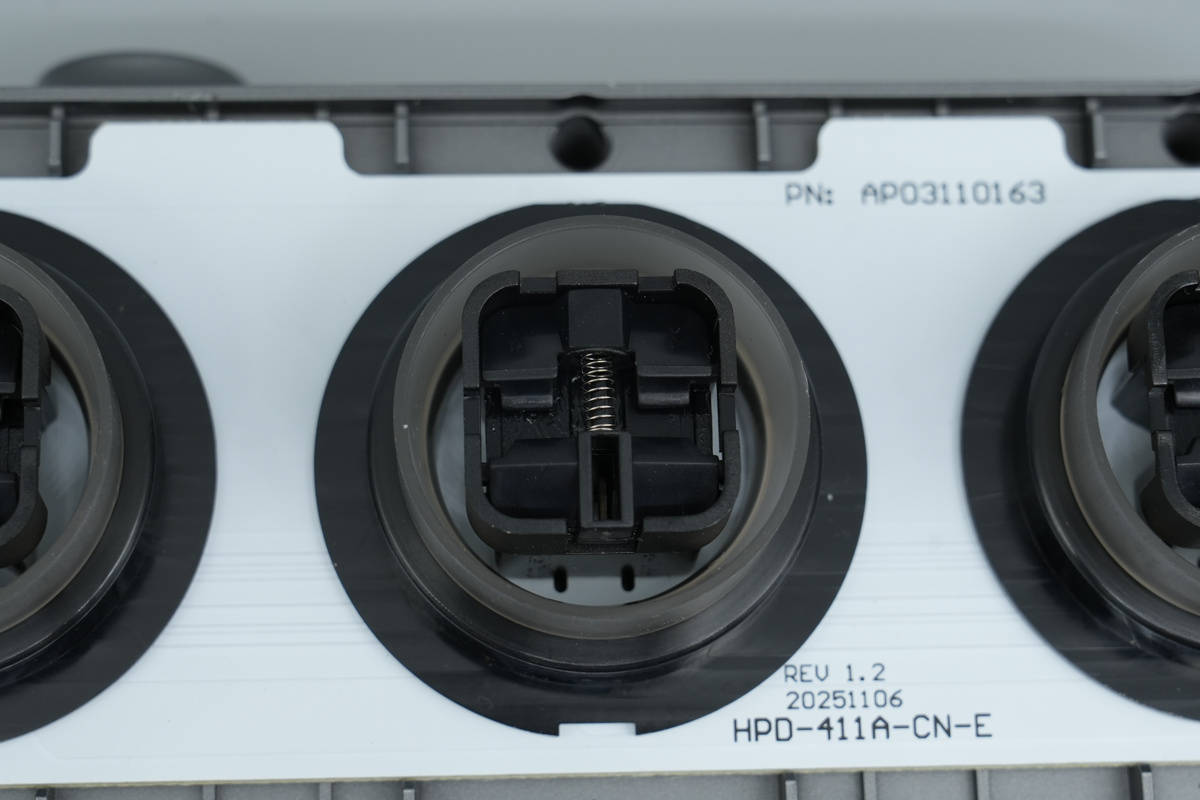

PCB正面设有安全门和支架。

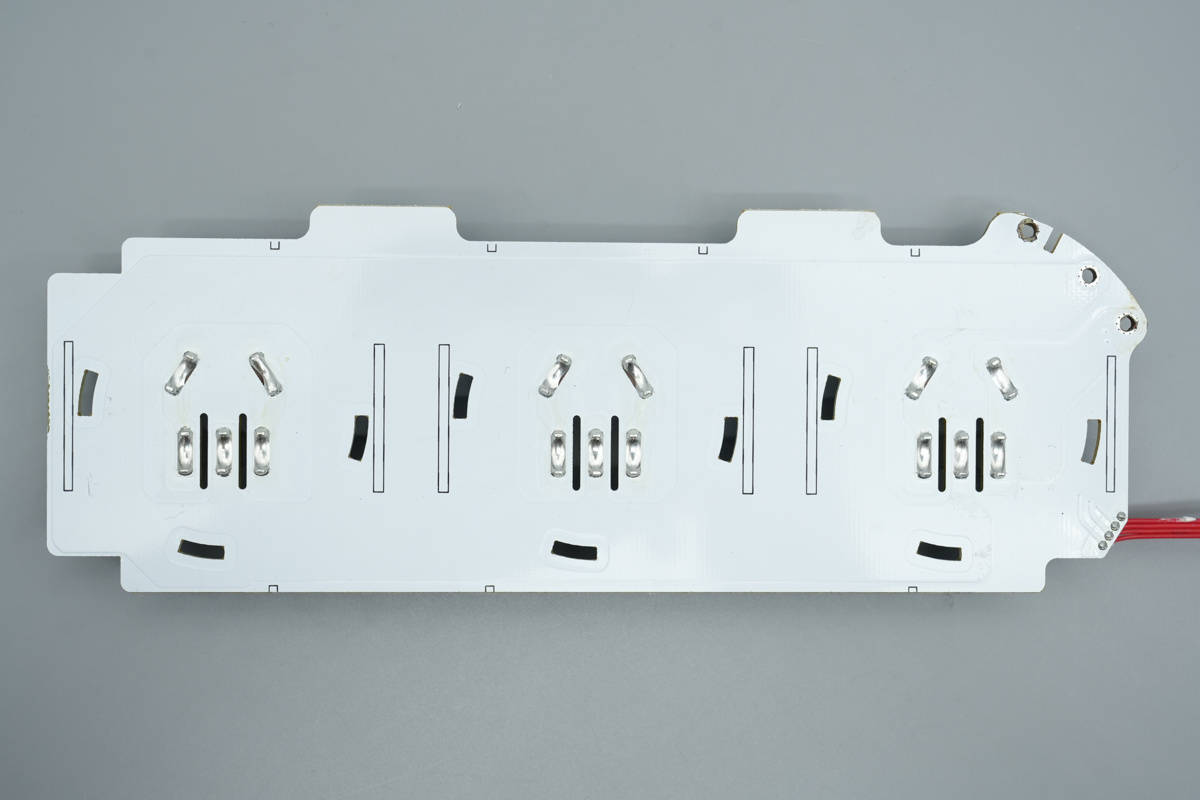

拆下支架，弹片焊接连接到PCB。
在弹片周围设有8颗RGB LED。
弹片之间设有隔离槽加强绝缘。

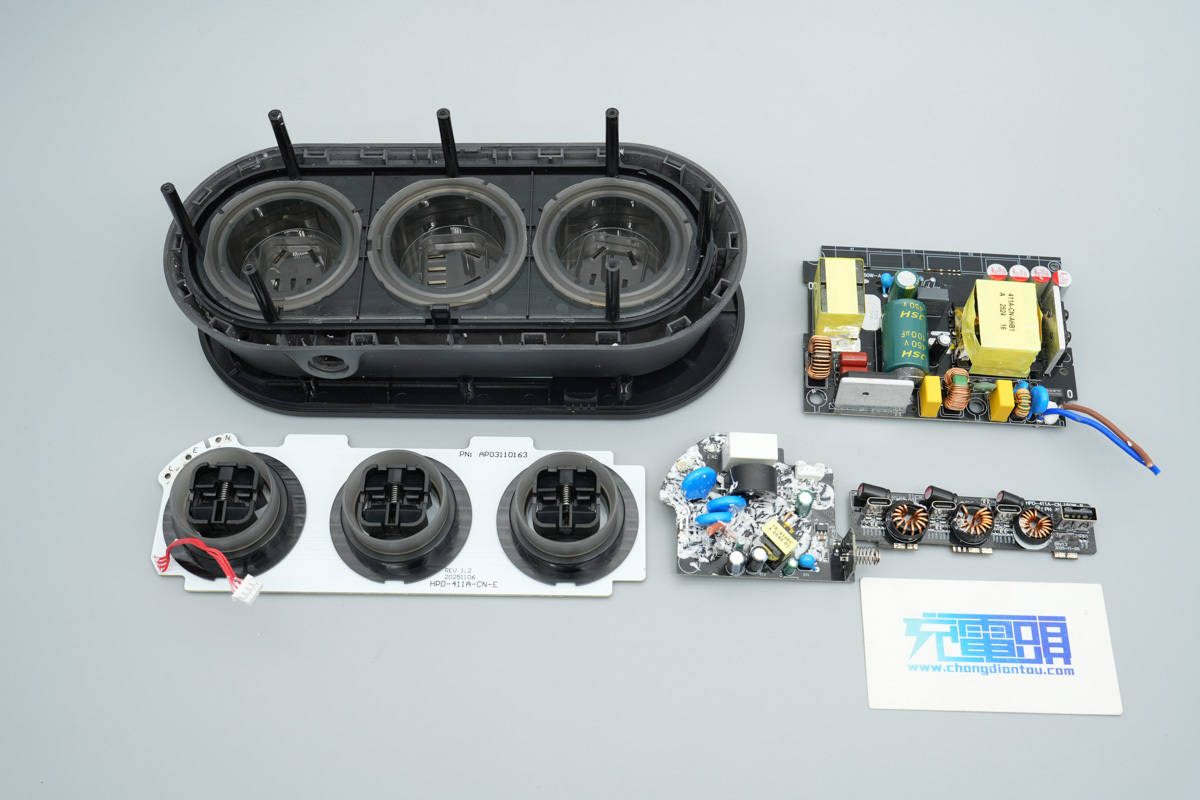

全部拆解一览，来张全家福。
充电头网拆解总结
最后附上thinkplus锋行者氮化镓桌面充电站的核心器件清单，方便大家查阅。
thinkplus锋行者氮化镓桌面充电站具备3个AC插座，3个USB-C接口和USB-A接口，USB-C接口支持140W输出功率，总输出功率为150W，支持自动功率分配。充电站AC插座设有国标安全门，具备防雷保护功能，还设有炫彩LED，灯光效果通过触摸按键。
充电头网通过拆解了解到，thinkplus锋行者氮化镓桌面充电站内部采用分区设计，快充模块与控制模块分开设置。快充模块PFC控制器采用矽力杰SY5072B，搭配使用英诺赛科INN700TK140C氮化镓开关管和森国科KS06065N碳化硅二极管。
AHB合封芯片使用东科DK8715BD，同步整流芯片使用东科DK5V120R15T1。USB-C接口使用智融科技SW3566和SW3536降压输出，内部电容均为万京源品牌。PCBA模块打胶加固，并设有黄铜散热片加强散热，提供稳定高效快充体验。
