手上有设备铭牌和图纸，如何正确计算配电柜之间的电缆型号？
创始人
2026-02-03 00:29:53
0次
配电柜电缆选型有人懂吗?现在有一个设计方案 设计图纸和各个设备的铭牌信息 需要计算各个配电柜之间的电缆型号，有没有懂得？
原则来说就是满足负荷需求，且满足电缆的动热稳定，但实际中来说，对于低压配电系统中，很少会有计算动热稳定。那么需要的就是各个配出回路满足负荷需求，配电箱的进线回路满足配电箱用电需求，这时候就要对配电箱进行简单的负荷计算了。

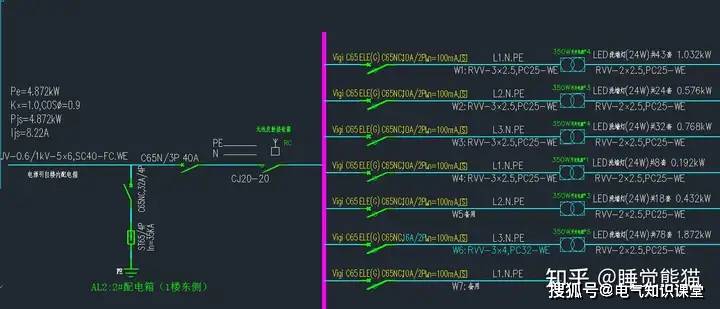

1、首先针对每一个回路的用电负荷，进行计算，选择好保护的断路器等保护元件后，再对电缆进行选型，不考虑动热稳定，其实主要就考虑一下载流量，如果距离过长的话需要计算一下电压降。

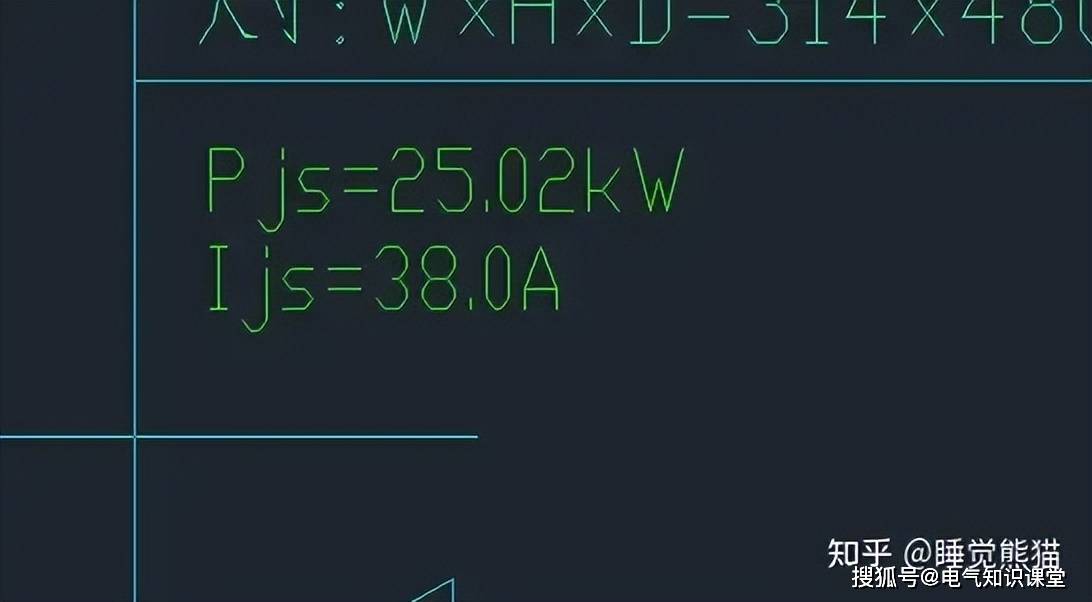

2、在各个配出回路电缆确定完成后，再计算一下整个配电箱计算负荷，根据配电箱的计算负荷来选择配电箱上一级电源配出回路的保护开关（断路器等），再配合断路器的保护值来选择此配电箱的进线电缆，同样是基本按按照载流量，如果距离过长的话需要计算一下电压降。
3、同时需要注意的一点就是，如果有电机直接启动的话（直接启动，无变频软启动等设施），还需要考虑一下电机的启动电流问题。
基本上简单配置就是以上原则了。
来源：知乎
作者：睡觉熊猫
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。
