一、改造必要性与核心目标

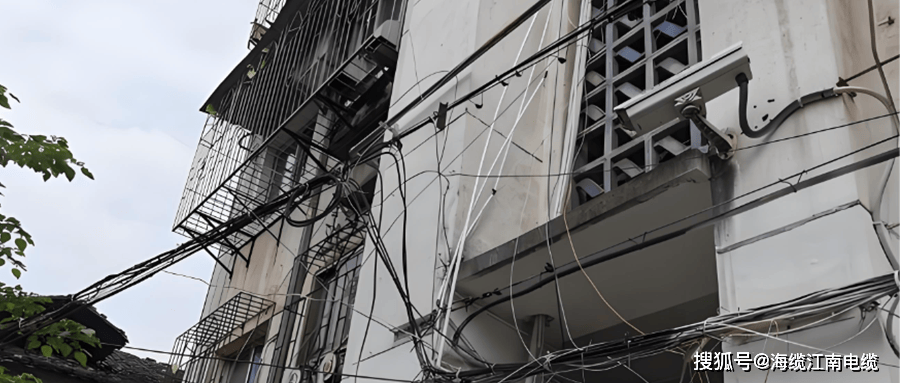

老旧小区电路系统普遍存在三大安全隐患：线路老化（使用年限超15年）、负荷不足（原设计难以承载现代家电）、保护缺失（缺乏漏电保护装置）。根据住建部《民用建筑电气设计标准》GB 51348-2019，超过20年的住宅电气系统必须进行全面评估。改造的核心目标是实现安全可靠（消除火灾隐患）、容量适配（满足8kW以上总负荷需求）、智能升级（支持远程监控与故障预警）三大功能，为居民提供符合现代生活需求的供电保障。

二、改造前期准备工作

（一）现场勘察与数据采集

1.电气系统评估

采用红外热像仪扫描电缆接头温度（正常运行温度应≤70℃），使用2500V绝缘电阻表测量线路绝缘电阻（标准值≥0.5MΩ，潮湿区域需≥1MΩ）。重点检测厨房、卫生间等潮湿区域的线路老化情况，记录使用超过15年的电气设备信息，建立包含12项参数的《电力设施健康档案》。

2.线路走向测绘

通过电磁感应探测仪定位埋地电缆路径，绘制现有线路走向图，标注配电箱位置、电缆规格及老化程度。特别注意识别与燃气管线、供水管线的交叉点，避免施工时造成次生灾害。

（二）方案设计与审批

1.负荷计算与配置

根据现代家庭用电需求，入户线采用6mm²铜缆（载流量50A），楼道主干线选用10mm²铜缆，8层以上楼栋实施分区供电。按“一户一表”原则配置智能电表，总负荷需满足8kW以上（根据《住宅设计规范》GB 50096-2011）。

2.方案核心内容

供配电设施改造图纸：含电缆敷设路径、设备安装位置、接地系统设计。

施工进度计划表：精确到每日作业单元，明确关键节点（如电缆敷设、设备调试）。

居民用电保障预案：制定临时供电方案，确保施工期间居民基本生活用电。

3.审批流程

设计方案需通过供电部门技术审查，并经业主大会表决通过（通过率需达到三分之二以上），同时向社区居委会报备施工计划。

（三）材料采购与检验

1.电缆选型

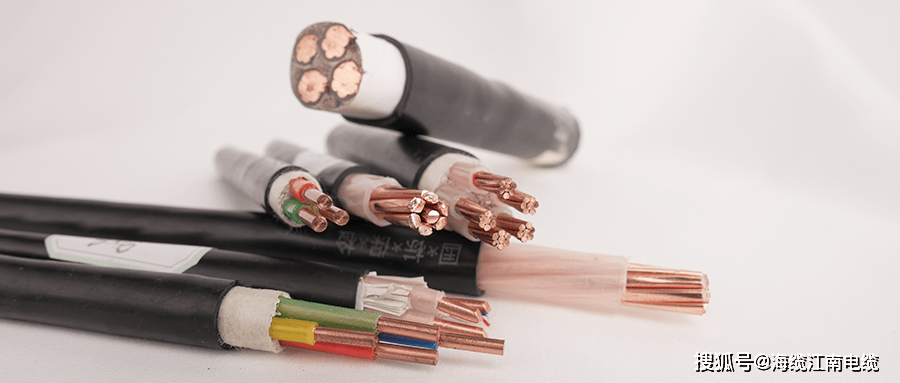

采购符合GB/T 19666-2025新国标的WDZB-BYJ型无卤低烟阻燃电缆，其在950℃火焰中燃烧120分钟仍能保持通电，且燃烧时释放的卤酸气体浓度≤5mg/g，符合环保要求。

2.配电箱与保护装置

选用带智能监控功能的新型配电箱，具备过流保护（动作电流≤100A）、漏电保护（分励脱扣电流30mA）及远程抄表功能。漏电保护器需符合GB 13955-2017标准，确保0.1秒内切断电源。

3.材料检验

所有材料进场前进行“三检”：检查产品合格证、检测报告及外观质量，对电缆进行抽样介损测试（介损值≤3%为合格），不合格材料一律退回并记录供应商不良行为。

三、施工组织实施流程

（一）施工前准备

1.人员配置

成立由项目经理、技术负责人、安全监督员组成的现场管理团队，配备持电工证的施工人员（每班组不少于2人），特种作业人员需持高压电工证上岗。

2.现场布置

在小区公告栏张贴施工公告，明确施工范围、时间及联系方式，通过微信群每日推送施工进度。设置材料堆放区（硬化地面+防雨棚）、加工区（配备绝缘工具柜）及垃圾临时存放点，安装视频监控覆盖整个施工区域。

3.安全防护

施工人员需穿戴绝缘鞋、安全帽及反光背心，使用绝缘性能完好的电工工具（如绝缘钳子、螺丝刀）。临时用电必须使用电缆线，从总进线接到临时配线电箱，配备漏电断路器（动作电流≤30mA）。

（二）分区分段施工

1.公共区域改造（第一阶段）

电缆敷设：采用机械顶管方式敷设地下管线，避免大面积开挖。电缆沟开挖深度≥0.7m（人行道下）或≥1m（车行道下），宽度根据电缆数量确定（每增加1根电缆，宽度增加100mm）。

设备安装：更换小区主干电缆，安装新的配电变压器及低压配电柜，同步建设电力监控系统，实现电压、电流实时监测。变压器容量需根据小区总负荷计算（每百户配置≥400kVA）。

2.楼道系统改造（第二阶段）

配电箱更换：逐层更换楼道配电箱，安装智能断路器，确保每个单元至少有2个备用回路。配电箱需距地面1.5m安装，避免安装在潮湿或易碰撞位置。

公共照明升级：采用LED灯具替代传统白炽灯，功率降低50%以上，同时安装声光控开关，实现节能效果。

3.入户线路改造（第三阶段）

线路敷设：采用“横平竖直”的明线布管方式，线管选用PVC-U阻燃管（壁厚≥1.5mm），墙上开线槽深度不得超过40mm。所有线路必须穿管，避免与燃气管线平行敷设（间距≥100mm）。

回路配置：按“多路化”原则设计，空调、厨房、卫生间、客厅、卧室分路布线。大功率电器（如电热水器、烤箱）需使用专用回路（4mm²铜缆），灯具与插座分开回路，每个回路独立使用漏电保护器。

（三）关键施工工艺

1.电缆接头处理

电缆芯线连接采用圆形铜套管压接，压接长度≥套管直径的2倍，压接后进行绝缘处理（使用热缩管或绝缘胶带）。接头需放置在接线盒内，避免直接埋地或暴露在潮湿环境中。

2.接地系统安装

采用联合接地方式，接地电阻≤4Ω。利用建筑物基础钢筋作为自然接地体，若接地电阻不满足要求，需增设人工接地极（如镀锌角钢，长度≥2.5m，埋深≥0.8m）。

3.绝缘测试与验收

施工完成后，对所有线路进行绝缘电阻测试（1kV以下电缆用1kV绝缘摇表，绝缘电阻≥10MΩ），并进行通电试验。验收时需出具《电气绝缘电阻检测报告》，确保所有线路符合GB 50303-2015《建筑电气工程施工质量验收规范》。

四、改造注意事项

（一）安全施工规范

1.开挖作业

开挖电缆沟时严禁用镐或机械，采用人工开挖方式，避免伤害原有电缆、燃气管线、供水管线。若遇地下管线，需及时联系相关单位确认，调整施工方案。

2.防火防爆

施工现场严禁吸烟，配备干粉灭火器（每50㎡至少1具）。电缆接头施工时，避免使用喷灯等明火工具，确需使用时需采取隔离措施。

3.居民沟通

施工前通过小区公告、微信群等渠道告知居民施工时间及影响，设置24小时投诉热线，及时处理居民反馈。对行动不便的老人、残疾人等特殊群体，提供优先供电保障。

（二）质量控制要点

1.材料管理

所有材料需具备产品合格证、检测报告，进场后分类存放，避免日晒雨淋。电缆需架空放置（离地≥200mm），防止受潮或机械损伤。

2.施工工艺

线管施工必须固定牢固，间距≤1m，转弯处需使用弯头（弯曲半径≥6倍线管直径）。

线路接头在安装开关面板之前，必须全部包扎，线头不得裸露在外。

强电与弱电线路分开敷设，间距≥30cm，避免信号干扰。

3.验收标准

严格按照GB 50303-2015进行验收，重点检查：

电缆绝缘电阻≥10MΩ；

漏电保护器动作时间≤0.1s；

接地电阻≤4Ω；

配电箱标识清晰（注明回路用途、容量）。

（三）后期维护与管理

1.建立档案

整理施工图纸、材料检验报告、验收记录等资料，建立《电气系统维护档案》，交由小区物业或业主委员会保管。

2.定期检测

建议每3年进行一次全面检测，包括电缆绝缘电阻测试、接地电阻测试、设备运行温度监测。发现异常及时处理，避免隐患积累。

3.智能监控

利用配电箱的智能监控功能，实时监测电压、电流、功率等参数，设置过载、短路、漏电等故障预警，提高供电可靠性。

五、改造效益与案例参考

（一）经济效益

通过改造，可降低线路损耗（由原来的10%降至5%以下），延长电气设备使用寿命（由10年延长至20年），减少维修成本。以100户小区为例，改造后每年可节省电费约2万元，5年即可收回投资成本。

（二）社会效益

消除电气火灾隐患，提高居民生活质量。根据中国建筑装饰协会调研，专业电工参与的电路改造可使用电事故率降低76%。例如，北京市某老旧小区改造后，连续5年未发生电气火灾事故，居民满意度达到95%以上。

（三）环保效益

采用无卤低烟阻燃电缆，减少火灾时有毒气体排放；使用LED灯具，降低能耗50%以上，符合国家“双碳”目标要求。

六、总结与展望

老旧小区电线电缆电路改造是一项系统工程，需严格遵循国家规范，从前期勘察、方案设计到施工验收，每个环节都需专业团队把控。随着智能电网技术的发展，未来改造将更加注重能源互联网的融合，实现分布式发电、储能系统与电网的协同运行，为居民提供更加高效、环保的供电服务。作为电缆专家，应积极推广新技术、新材料，推动老旧小区改造向智能化、绿色化方向发展，为城市更新贡献力量。
