抱箍的结构组成

抱箍的结构组成可分为核心承载部件、连接紧固部件和辅助功能部件三大类，不同类型的抱箍会根据使用场景增减部件，以下是详细拆解：

核心承载部件 —— 箍体
这是抱箍的主体结构，作用是包裹、贴合被固定构件的表面，承受并传递紧固力。

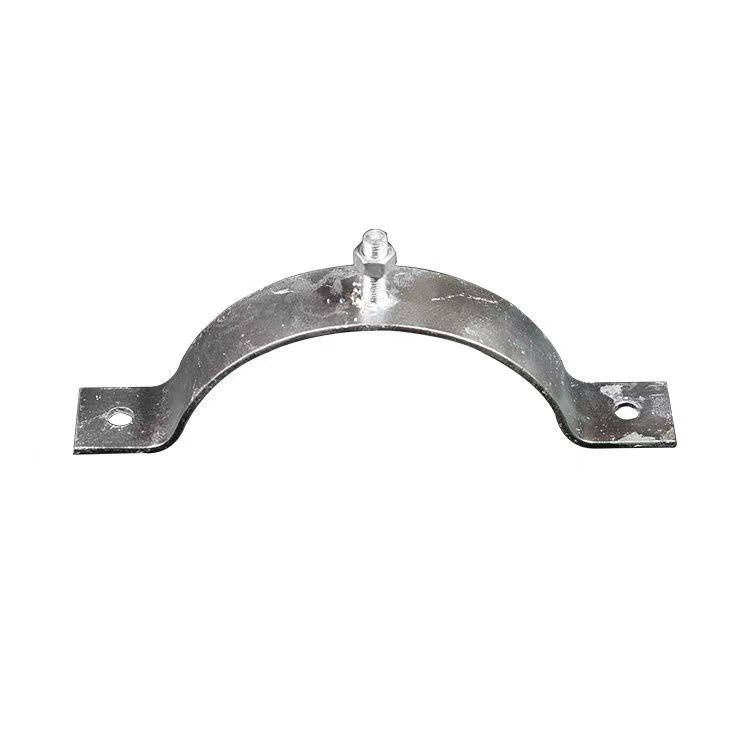

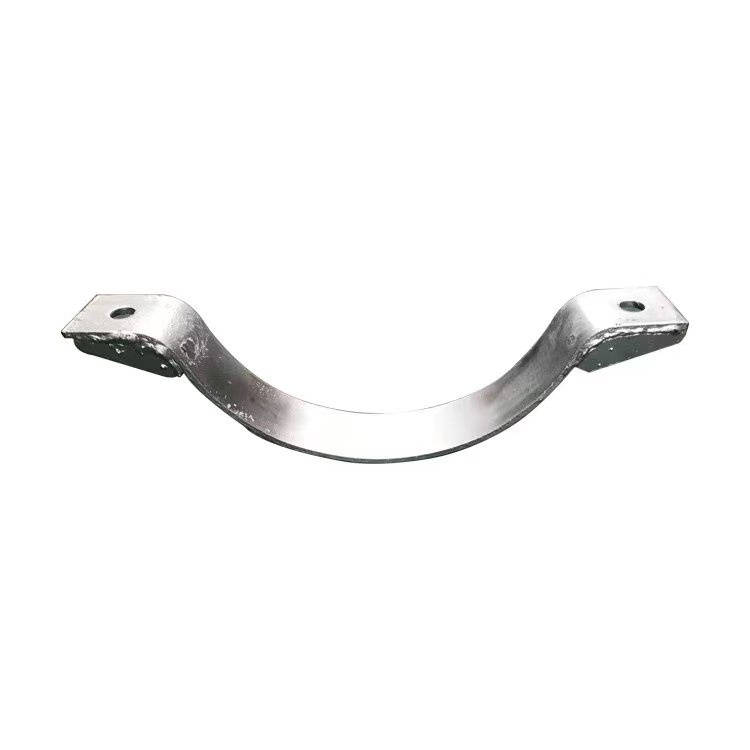

按形状分为：环形箍体（整体式抱箍，适用于标准圆形构件）、半圆形 / 弧形箍片（分体式抱箍的核心，通常由 2 片或多片组合而成，适配不同直径的圆形构件，也可定制为方形、异形箍片，用于非圆形构件）。
材质适配：钢制箍体多为钢板冲压或锻造而成，厚度根据承载需求设计；铝合金箍体则采用挤压成型工艺，重量更轻。
连接紧固部件
用于将分体式箍片连接成整体，或调节整体式抱箍的松紧度，是保证紧固效果的关键。

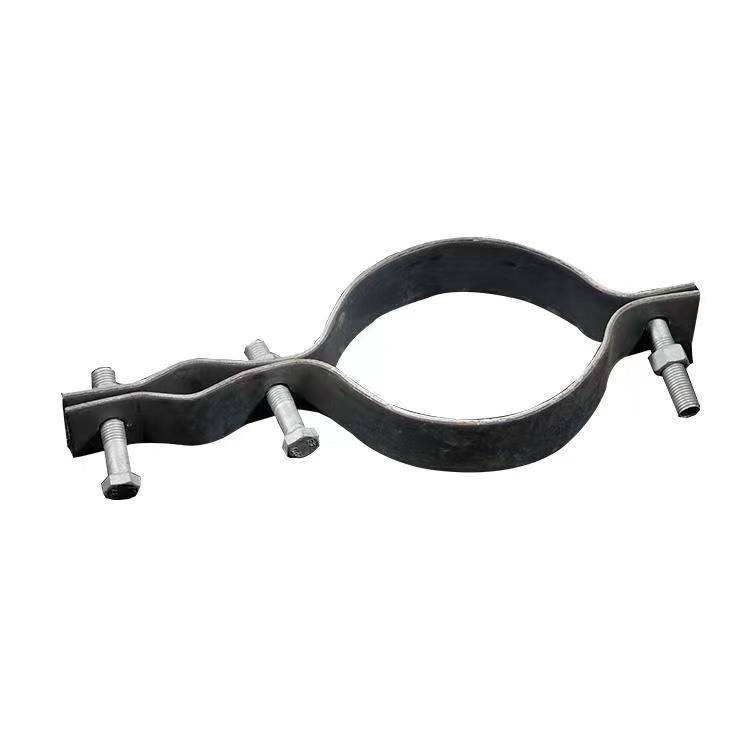

翼板（法兰耳板）：焊接或一体成型于箍体两端的延伸板，板上预留螺栓孔，是螺栓的安装载体。翼板的厚度和宽度需匹配螺栓规格和承载荷载，防止受力变形。
紧固螺栓及螺母：常用高强度六角螺栓（如 8.8 级、10.9 级钢制螺栓），部分振动环境会使用防松螺栓（如法兰面螺栓、防松螺母）或弹簧垫圈。螺栓的数量和间距根据抱箍尺寸和荷载计算确定，确保受力均匀。

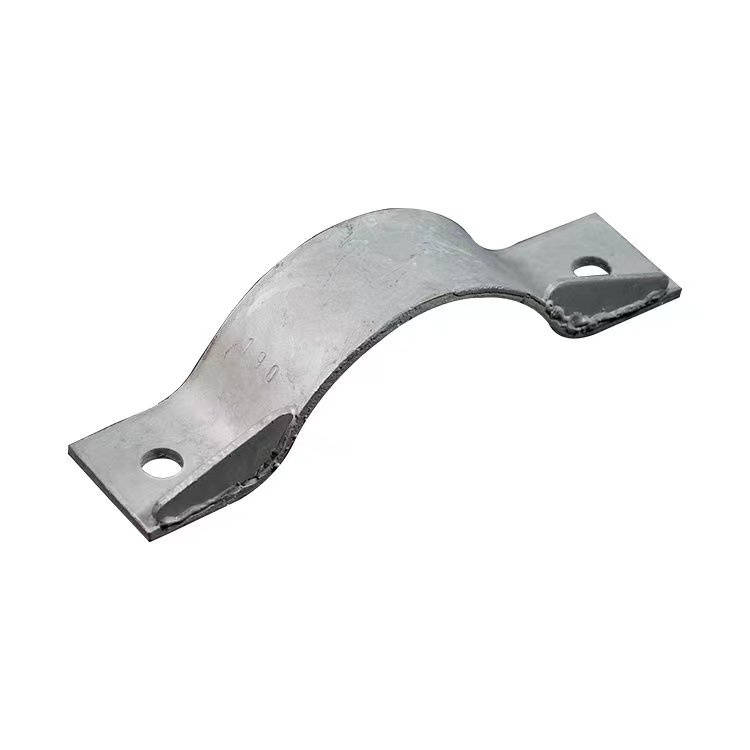

拉结筋板（加强型抱箍专用）：对于大直径、高荷载的抱箍（如桥梁抱箍、重型管道抱箍），会在翼板之间增设拉结筋板，增强翼板的抗剪能力，避免翼板因螺栓拉力过大而变形。
辅助功能部件
用于提升抱箍的紧固可靠性、保护被固定构件，或适配特殊环境需求。
内衬垫：贴附在箍体内侧的缓冲或防滑部件，材质根据场景选择：
橡胶垫 / 硅胶垫：用于缓冲振动、增加摩擦力，防止抱箍与被固定件之间发生滑移，同时保护构件表面不被划伤；
绝缘垫（如环氧树脂垫）：用于电力领域，避免金属抱箍导电；
耐磨垫（如聚氨酯垫）：用于动态构件（如旋转轴、振动管道），延长抱箍和构件的使用寿命。
防松附件：除防松螺栓外，部分场景会加装弹簧垫圈、平垫圈、开口销等，进一步防止螺栓在振动、温差变化下松动。
