1. 引言

在工业自动化、高端制造及智能建筑系统中，门状态的准确、可靠检测是保障安全、控制流程及实现能效管理的基础环节。传统的机械式微动开关易磨损、寿命有限，而光电式传感器在灰尘、油污环境中稳定性不足。磁敏式门锁传感器因其非接触检测、结构简单、环境耐受性强等优势，成为高要求场景下的优选方案。MSL-K-X系列作为新一代磁敏门锁传感器，通过技术创新实现了检测精度、可靠性与集成度的显著提升。

2. 技术原理与设计

2.1 磁耦合检测机制

MSL-K-X传感器采用分离式设计，由磁铁组件（安装在门体）与传感器组件（安装在门框）构成。其核心为高性能干簧管或磁阻芯片，当磁铁接近至预设距离（动作距离）时，磁敏元件在磁场作用下触发开关信号（常开/常闭可选）。该机制无物理接触，避免了机械磨损。

2.2 关键技术设计

1. 磁路优化设计：
2. 采用钕铁硼永磁体，配合聚磁结构设计，使磁场分布更集中，有效提升动作一致性并抑制外部干扰。
3. 传感器内置磁屏蔽层，降低相邻传感器或外部磁场串扰风险。
4. 封装与防护：
5. 外壳采用不锈钢或工程塑料，防护等级达IP67，耐受清洁剂腐蚀与高压冲洗。
6. 内部灌封耐高温环氧树脂，增强抗振性（可达10-2000Hz/5G振动环境）。
7. 电路增强：
8. 内置瞬态电压抑制器（TVS）与RC滤波电路，防止浪涌与电磁脉冲干扰。
9. 可选配信号调理模块，输出干净的数字信号或模拟量信号（如0-10V距离对应输出）。

3. 核心性能参数

1. 动作距离：标准系列覆盖5-25mm，定制可达50mm。
2. 重复精度：≤±0.1mm（在额定电压与温度下）。
3. 响应时间：≤1ms。
4. 电气寿命：>1×10^7次（干簧管版本）；>5×10^8次（固态磁阻版本）。
5. 工作温度：-40℃至+125℃（宽温版本）。
6. 电气接口：导线引出或接插头（如M12航空接头），支持二线/三线制。

4. 在泛半导体领域的典型应用

4.1 工艺设备门禁联锁

在CVD、蚀刻、扩散等半导体设备中，MSL-K-X用于反应腔室、传输腔门的闭合状态检测：

1. 确保工艺过程中腔体密封，防止气体泄漏与颗粒污染。
2. 与设备安全联锁系统（Safety Interlock）集成，实现“门未闭锁，工艺不启动”的硬性保护。

4.2 洁净室与微环境管控

1. 监测FFU风机过滤单元检修门、物料传递窗状态，维持正压与洁净度。
2. 记录门开启次数与时长，用于洁净室管理审计与能耗分析。

4.3 智能化集成方案

1. 数字接口版本：支持IO-Link通信，可上传传感器状态、诊断信息（如触点磨损预警）至PLC或MES系统。
2. 多传感器组网：通过总线模块将多个门锁传感器连接，实时监控全厂区门户状态，并与安防系统联动。

5. 对比分析与选型建议

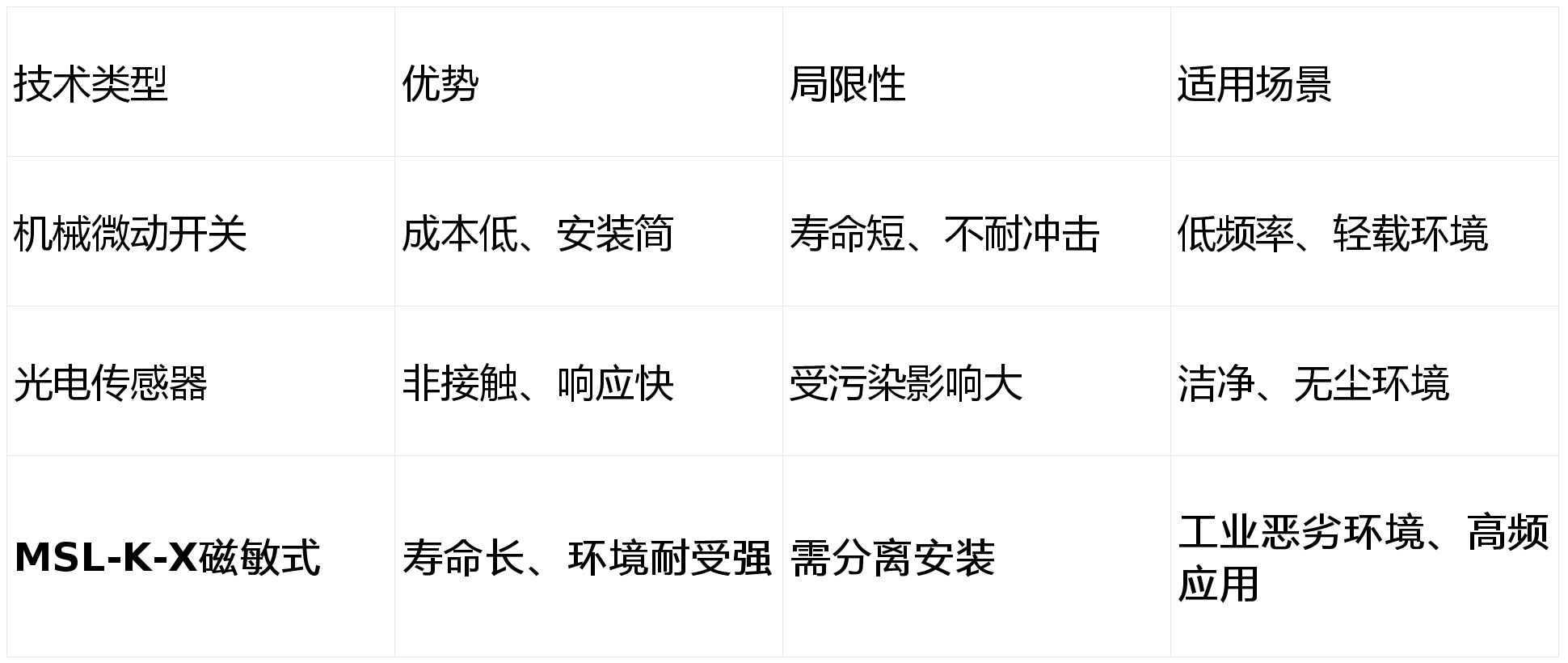

相较于其他门检测技术，MSL-K-X系列在以下场景具有明显优势：

选型关键考量：

1. 动作距离：根据门体偏移量选择冗余距离（建议实际间距≤80%额定动作距离）。
2. 输出类型：根据控制系统接口选择PNP/NPN/继电器输出。
3. 安全等级：安全相关应用需选择符合SIL或PL等级的安全型传感器。
4. 认证要求：半导体设备常需符合SEMI S2/S8、CE、UL等标准。

6. 结论与展望

MSL-K-X系列磁敏门锁传感器通过磁路创新、强化封装与智能接口设计，实现了在严苛工业环境下的高可靠状态检测。在泛半导体产业中，其为设备安全、工艺稳定与智能化管理提供了基础且关键的感知支持。未来发展趋势包括：

1. 集成化：与温度、振动传感器复合，实现“门状态+”多维监测。
2. 预测性维护：通过电流监测、触点电阻变化等数据预判器件寿命。
3. 无线化：采用低功耗蓝牙或LoRa技术，简化老旧设施改造布线。

该系列传感器以其稳健性能与灵活配置，将持续支撑工业4.0时代下精准、可靠的状态感知需求。
