进口旋球阀是一种通过阀芯(球体)旋转实现介质通断控制与流量调节的工业阀门,其融合了球阀的密封性能与蝶阀的结构优势,具备双向硬密封、自清洁、自动补偿磨损等功能,适用于多种复杂工况。
进口旋球阀
核心结构与工作原理
主体结构
由阀体、阀座和偏心球体构成,球体与阀座采用三次曲面密封副设计,形成双向硬密封结构。
密封面可通过堆焊硬质合金(如13Cr、钴基合金、镍基合金)或采用太空等离子喷涂、激光溅射等工艺,实现耐磨、耐腐蚀性能。
工作原理
启闭控制:通过蜗轮、电动或气动执行器驱动球体旋转90°,实现全开或全关。正向流动时,驱动装置使球体密封面压紧阀座;反向流动时,阀座浮动,在预紧力和介质活塞效应力共同作用下实现密封。
流量调节:部分进口旋球阀通过部分开启球体通道,实现精准流量控制。
核心优势
双向密封性能
在正向和反向压力下均可实现零泄漏,泄漏等级达ANSI VI级,适用于需要双向切断的场景(如防止介质倒流)。
自清洁与抗堵塞
双偏心结构设计使阀门关闭时球体沿阀座渐近,具备剪切功能,可有效清除结垢和固体颗粒,避免密封面卡滞。
自动补偿磨损
阀座与球体间预留补偿量,磨损后通过微调关闭位置仍可保持密封,延长使用寿命。
结构紧凑与大口径适配
主体结构类似蝶阀,体积小、重量轻,可制造特大口径(DN50至DN3000)和超大口径阀门,降低安装空间需求。
低流阻与快速启闭
球体通道设计使流体通过时阻力小,启闭时间短,操作力矩小,适合需要快速响应的系统。
应用场景
工业领域
冶金、矿山:用于高炉煤气管网、输料管道,承受高温、高压和含固体颗粒介质。
石油、化工:适用于管道控制、离心机排放,耐腐蚀、耐高压特性满足苛刻工况。
电力行业:用于液体、气体控制,确保设备稳定运行。
市政与环保
水处理系统:处理污水、循环水时,利用自清洁功能防止杂质堆积,保障长期密封性能。
环保工程:在废气处理、固液分离等场景中,实现介质截断与流量调节。
技术标准与认证
符合《JB/T 14317-2022进口旋球阀》标准,对阀座材质、结构长度、泄漏率(D级)等有明确规定。
主流产品通过ISO9000、API、CE等国际认证,确保质量与安全性。
操作与维护
操作方式
支持手动(手轮/手柄)、电动、气动驱动,适应不同自动化需求。
维护要点
定期检查密封面磨损情况,及时更换损坏部件。
避免超压使用,防止阀体变形影响密封性能。
清洁阀门内部,防止杂质堆积导致启闭困难。
进口旋球阀源自哪里?
进口旋球阀的来源多样,美国尼科(NICO)工业集团是其中重要的生产厂商之一,此外还有来自德国、意大利等国的知名品牌。以下是一些主要的进口旋球阀来源:
美国:

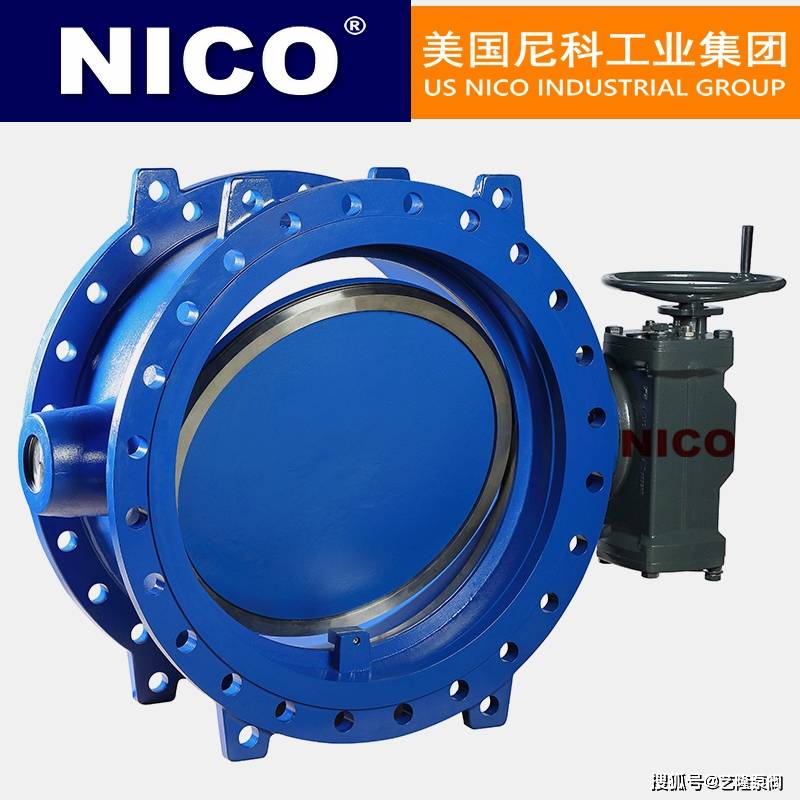

美国尼科(NICO)工业集团:该集团生产的进口旋球阀结合了电动执行机构和特殊的材料,具备出色的耐磨性、强度和耐腐蚀性能。其产品广泛应用于石油化工、电力、冶金、环保、高纯水、制药等多个领域。
美国NOTON诺顿:NOTON是世界上为数不多集泵、进口旋球阀、流量计、风机仪器仪表等产品设计、研发、制造为一体的工业集团。其生产的进口旋球阀结合了耐腐蚀性和耐磨性,在工业应用中具有显著优势。罗茨国际贸易(厦门)有限公司作为NOTON在中国的代理商,负责其产品的销售、组装、测试及售后服务。
美国麦克维尔Mcville工业集团公司:专业生产进口旋球阀,产品通过ISO、CE认证,广泛应用于全球化工、电力领域。其进口旋球阀采用冷等静压成型工艺,精度高、寿命长,耐温可达850℃,适用于高温工况。
德国:
德国诺克NOOK工业:凭借其在进口旋球阀制造领域的深厚技术积累和卓越工艺,推出的进口旋球阀备受关注。其产品结构设计独具匠心,耐腐蚀和耐磨性能出色,可用于油品、化工原料等介质的流量控制和管道通断。
总结:进口旋球阀通过材料创新解决了传统进口旋球阀在苛刻工况下的寿命短、易泄漏等问题,成为高腐蚀、高磨损、高温场景下的理想选择,但需根据具体工况权衡成本与性能。
