材料概述

CuAl8Fe3是一种以铜为基体，添加铝、铁为主要合金元素的高性能铜合金材料。该合金属于铝青铜家族中的典型牌号，其名称直接反映了主要合金成分：铜（Cu）为基体，铝（Al）含量约为8%，铁（Fe）含量约为3%。根据国际标准（如ISO 428、DIN 17670），这种合金的典型化学成分为：铜含量余量（约86-89%），铝含量6.5-9.0%，铁含量1.5-4.0%，同时还可能包含少量锰、镍等微量元素用于优化性能。

铝元素的加入显著提高了合金的强度和耐蚀性，而铁元素则通过形成细小的金属间化合物（如FeAl相）有效增强了材料的硬度和耐磨性。与普通铝青铜相比，CuAl8Fe3通常含有镍（Ni）元素，含量一般在1.0-3.0%之间，这是其性能优越的关键因素之一。镍能细化晶粒，提高强度和韧性，并显著增强在高速流动海水和酸性环境中的耐腐蚀性能。

特性与优势

CuAl8Fe3铝青铜具有出色的综合性能，使其在苛刻工业环境中表现卓越。在机械性能方面，该合金具有高强度和高硬度，退火态下的抗拉强度可达≥600 MPa，屈服强度≥250 MPa，延伸率≥15%，布氏硬度（HB）在150-200之间，可通过冷作硬化或热处理提升至HB 250以上。

在耐腐蚀性方面，CuAl8Fe3对海水、弱酸、碱性介质及大气腐蚀具有优异抗性，特别适合海洋工程应用。镍元素的添加极大提高了抗脱铝腐蚀（选择性腐蚀）的能力，使其在高速流动海水和酸性环境中的耐腐蚀性能显著增强。

该合金还具有良好的耐磨性，摩擦系数较低（0.15-0.25），这使其在摩擦磨损环境下表现优异。同时，它具有无磁性的特点，适合电磁敏感环境使用，并且在撞击时不产生火花，适用于易燃易爆场所。

物理性能方面，CuAl8Fe3的密度约为7.6-7.8 g/cm³，低于纯铜，具备轻量化优势；熔点约为1040°C，适用于高温工况；导电率为纯铜的15-20%，导热性中等，适合需要散热但无需高导通的场景。

供应形式与加工特性

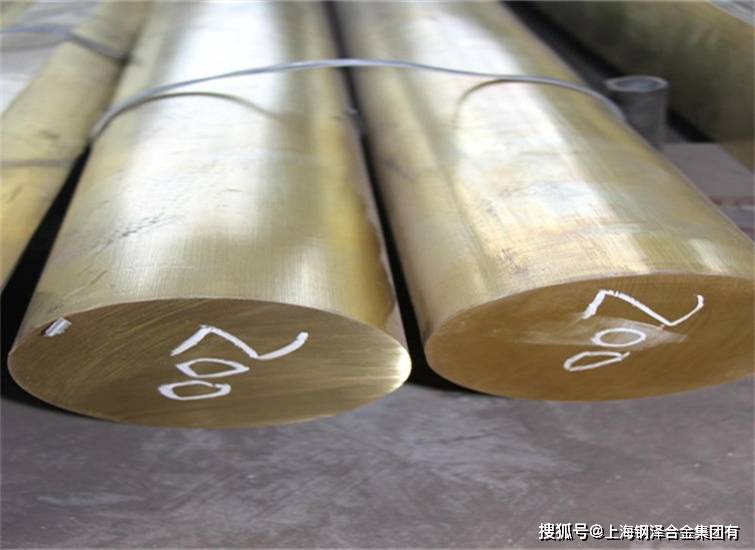

CuAl8Fe3铝青铜可通过多种工艺制成不同形态的材料供应。常见的供应形式包括六角棒、圆棒、扁钢、板材、线材和管材等。棒材直径范围广泛，从10mm到350mm均有供应；板材厚度范围通常为6mm-300mm。

在加工性能方面，CuAl8Fe3表现出不同的特性。热加工适宜在800-900°C温度范围内进行热轧或锻造，但需避免过热导致晶粒粗化。该合金具有良好的塑性，允许冷拉拔或冷轧，但加工硬化速率较高，需要进行中间退火处理。

切削加工性方面，由于材料韧性较高，切削时易粘刀，推荐使用硬质合金刀具并辅以充分冷却。焊接性能方面，可采用TIG或MIG焊接，但需预热（200-300°C）并选用匹配焊丝（如CuAl8焊料），焊后热处理可最大限度地减少焊接热影响区的脆性和应力，恢复耐蚀性。

应用领域

CuAl8Fe3铝青铜的优异性能使其在多个重要工业领域得到广泛应用。在船舶与海洋工程领域，它是制造螺旋桨轴、海水泵阀、船用紧固件的理想材料，能够耐受海水腐蚀和空蚀。其卓越的耐海水腐蚀性能，特别是耐空泡腐蚀和脱铝腐蚀的特性，使其成为船用螺旋桨的首选材料之一。

在化工设备方面，CuAl8Fe3常用于制造反应釜搅拌器、阀门密封环等部件，能够抵抗酸碱介质侵蚀。在航空航天领域，该合金应用于飞机起落架衬套、高载荷轴承等关键部件，满足高强度与抗疲劳的严格要求。

在机械制造行业，CuAl8Fe3用于制造齿轮、蜗轮、模具镶件等耐磨零件，利用其自润滑性和耐磨性降低磨损。在电力工业中，该合金可用于高压开关触头、导电连接件，平衡导电需求与机械强度。

此外，在矿山机械中，CuAl8Fe3用于制造承受重载和磨损的零部件；其无火花特性也使其成为易燃易爆环境下使用的安全工具的理想材料。

其他材料规格切割和定制生产

nimonic90

nimonic90镍基高温合金

nimonic91

nimonic91镍基高温合金

nimonic95
