我做了详细的分析：首先得弄清楚Rd螺纹是什么。记得之前学过，德国工业标准DIN 405里面提到的Rd螺纹，也就是30度圆弧螺纹，和常见的公制螺纹不一样。宝马作为德国车，可能更倾向于用本国标准。
那Rd螺纹的特点是什么呢？它的牙型是圆弧状的，而不是三角形。这种设计在动态载荷下应该更有优势，比如减震效果好，不容易产生应力集中。汽车零部件经常要承受震动，比如发动机、悬挂这些地方，用Rd螺纹可能更耐用。
另外，密封性也是一个点。圆弧形的螺纹在旋紧时可能形成更好的密封，特别是一些需要防漏的部位，比如油路或者冷却系统。宝马的发动机性能要求高，密封不好会导致漏油或者冷却液泄露，影响可靠性。
还有装配工艺的问题。Rd螺纹在装配时需要的扭矩可能更小，这样工人操作起来更省力，效率更高，而且不容易损坏零件。生产线上的效率对汽车制造来说很重要，能节省成本。
不过用户可能还想知道，为什么不用常见的公制螺纹？可能跟宝马的供应链和历史传统有关。德国企业习惯用本国标准，供应商也都配套成熟，换成其他标准反而增加成本。而且Rd螺纹在德国汽车行业已经是通用标准，宝马没必要特立独行。
还要考虑维护的便利性。虽然Rd螺纹在德国常见，但在其他国家可能比较陌生。不过宝马作为全球品牌，可能会在维修手册中注明规格，确保售后维修时使用正确的工具，避免混淆。
可能还有其他因素，比如抗疲劳性。车辆行驶中的震动会导致螺纹连接处疲劳，圆弧设计分散应力，延长寿命。这对宝马的高端车型来说很重要，毕竟用户期望更长的使用寿命和可靠性。
总之，宝马选择Rd螺纹丝锥主要是基于性能优势、传统标准和生产效率的综合考虑。需要把这些点有条理地组织起来，让用户明白背后的原因。
宝马汽车（BMW）选择使用Rd螺纹（Rundgewinde，即“圆形螺纹”） 及其对应的丝锥，主要基于以下几个关键原因，这些原因与德国汽车工业的传统、设计哲学以及对特定性能的要求密切相关：
德国工业标准和传统 (DIN Standard & Tradition):
Rd螺纹是德国工业标准 (DIN 405) 中定义的一种螺纹类型。作为德国汽车工业的标杆，宝马自然在其产品设计和制造中广泛采用德国本土的标准体系。
这种标准在德国汽车、机械工程、液压气动系统等领域有着悠久的历史和深厚的应用基础。宝马的设计规范、供应链体系（零部件供应商）以及生产设备都围绕着这些标准建立。
优异的动态载荷和抗振性能 (Superior Dynamic Load & Vibration Resistance):
核心优势： Rd螺纹最显著的特点是其圆弧形的牙型轮廓（与公制ISO螺纹的三角形牙型不同）。这种圆弧设计带来了关键优势：
应力集中小： 圆弧根部极大地减少了应力集中，在承受交变载荷（如发动机震动、路面颠簸）时，显著提高了螺纹连接件的疲劳强度，减少了螺纹根部开裂的风险。
更好的应力分布： 圆弧形状使载荷更均匀地分布在螺纹牙上，提高了承载能力和连接可靠性。
非常适合汽车环境： 汽车是一个充满振动、冲击和温度变化的环境。Rd螺纹的抗疲劳和抗振特性对于发动机部件、底盘悬挂、转向系统、变速箱等关键部位的螺纹连接至关重要，能确保长期运行的可靠性和安全性，符合宝马对高品质和耐用性的追求。
良好的密封性能 (Improved Sealing):
圆弧形的牙顶和牙底在旋紧时，配合合适的密封材料（如O型圈、密封垫或密封胶），更容易形成有效的密封线。这对于需要防止油液、气体或冷却剂泄漏的螺纹连接（如油底壳、阀盖、油路接头、冷却系统接头）非常重要。
虽然Rd螺纹本身不是专门设计的密封螺纹（如NPT），但其牙型特性在配合密封元件时表现更优。
装配便利性与防咬合性 (Ease of Assembly & Galling Resistance):
圆弧牙型在装配过程中摩擦阻力通常略小于尖锐的三角形牙型，使得拧紧力矩可能更小或更平稳。
圆弧接触面在一定程度上降低了不锈钢等材料在拧紧过程中发生咬合（Galling）的风险，提高了装配的顺畅度和可靠性。
与特定应用场景的匹配 (Specific Application Suitability):
在宝马的设计规范中，对于某些承受高动态载荷、需要良好密封或易于装配的部位，工程师会根据经验和计算明确规定使用Rd螺纹。丝锥作为制造内螺纹的工具，必须严格按照设计要求选择，以确保螺纹的尺寸、公差和牙型完全符合标准。
总结来说，宝马选用Rd螺纹丝锥的主要原因在于：
遵循德国工业标准(DIN)， 这是其设计和供应链的基础。
充分利用Rd螺纹圆弧牙型带来的核心优势： 卓越的抗疲劳强度、抗振性能和降低应力集中，这对于汽车在恶劣工况下的长期可靠性至关重要。
利用其良好的密封配合特性， 满足关键部位的防泄漏要求。
兼顾装配的便利性和一定的防咬合性。
虽然公制ISO螺纹在全球更通用，但在德国高端汽车制造领域，尤其是对于性能、可靠性和耐久性要求极高的部件，Rd螺纹因其独特优势而被宝马等厂商持续选用，相应的Rd螺纹丝锥也就成为了制造这些关键内螺纹的必需工具。这体现了宝马在工程设计上对细节和性能的极致追求。

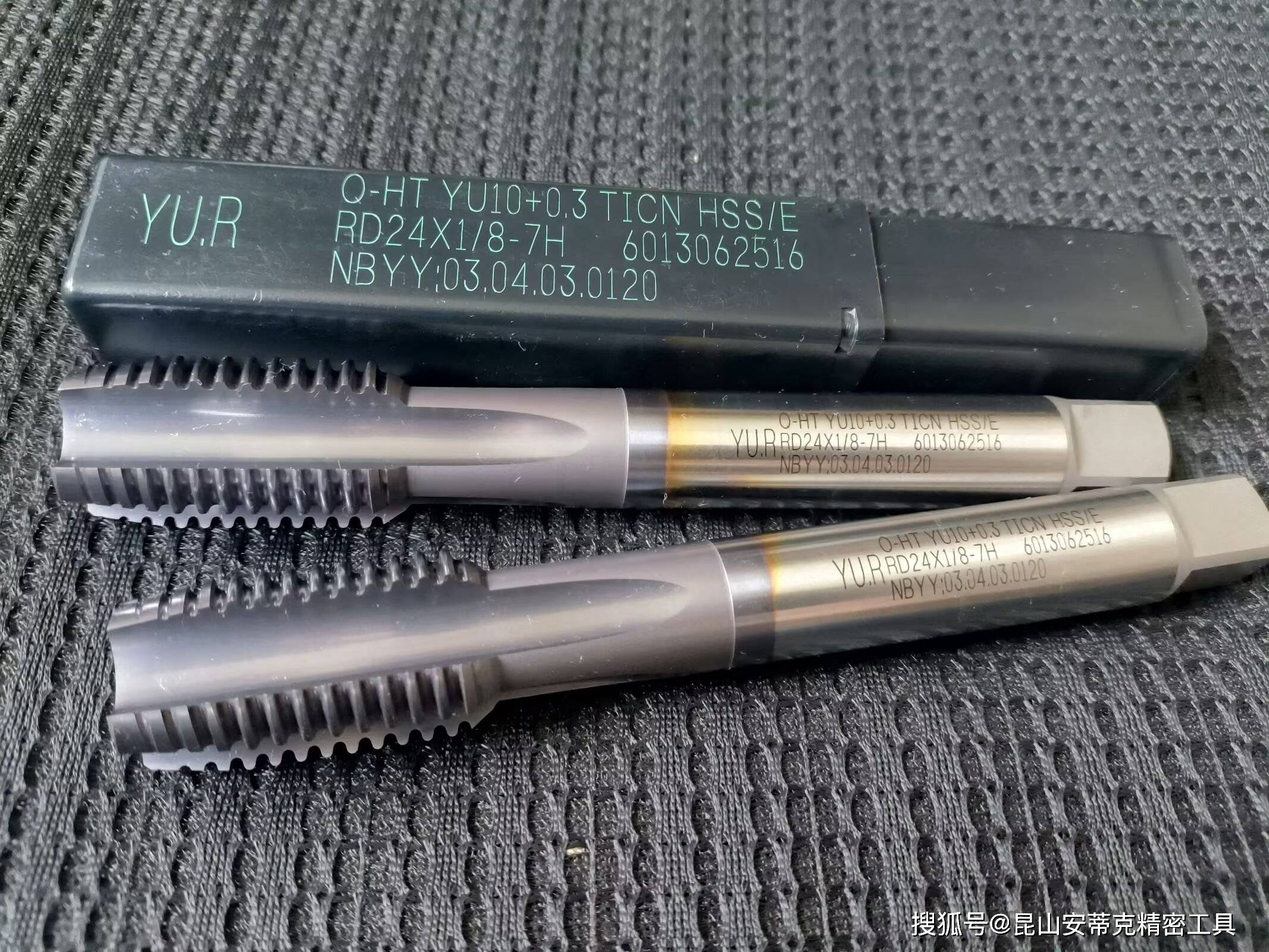

丝锥人李军虎先后开发出了Rd直槽丝锥,Rd先端丝锥,Rd15度螺旋丝锥,Rd螺母丝锥,丝锥材质以HSS-Co含钴高速钢材质为主,采用TICN或者TIN涂层;当然也有粉末高速钢材质的Rd丝锥,包括内冷Rd丝锥,还有硬质合金Rd丝锥以及Rd螺纹铣刀,以及板牙,滚牙轮;配套对应的螺纹检测工具:Rd螺纹塞规,Rd螺纹环规,都是符合DIN405规范的。
着重来剖析BMW宝马汽车脱钩套Rd24×1/8 7H+0.30螺纹成型技术
Rd24×1/8 7H+0.30这个螺纹常用于汽车的脱钩套螺纹，它是30度圆弧螺纹，符合DIN405的螺纹规范。
工件测材质一般是45#钢件，有20#钢件，也有40GrMo钢件，有10B24材质的钢件。工厂的长度一般是在75mm。
工件的内螺纹中径要求在22.712～22.948.
工件的内螺纹中径为什么要求是：22.712～22.948.其中22.712是哪里来的呢？
22.712是22.412的基准有效径+0.30得到的，因为7H的标准是22.412，这个22.712就是22.412+0.30=22.712得到的。
这个内螺纹中径数值一定是大于或者等于22.712的，小的话，就不满足工件的要求。
工件的攻牙下孔径一般建议在：21.80以上，因为Rd24*1/8 7H的标准螺纹下孔建议是21.50mm;所以在这基准的尺寸上＋0.30，即21.80.
下面我我们对Rd24×1/8 7H；Rd24×1/8 7H+0.30；Rd24×1/8 7H+0.30这个三个精度的螺纹塞规数值做个分析：
第一，Rd24×1/8 7H
Go端即通端：
大径24.000mm，容许公差um:+50～0,实际检测数据um+48
中径22.412mm，容许公差um:+30～+10，实际检测数据+21
Nogo端即止端：
大径24.000mm，容许公差um:-640～-690,实际检测数据um-647
中径22.412mm，容许公差um:+335～+315，实际检测数据um+327
第二，Rd24×1/8 7H+0.25
Go端即通端：
大径24.000mm，容许公差um:+300～+250,实际检测数据um+287
中径22.412mm，容许公差um:+280～+260，实际检测数据um+266
Nogo端即止端：
大径24.000mm，容许公差um:-390～-440,实际检测数据um-398
中径22.412mm，容许公差um:+585～+565，实际检测数据um+572
第三，Rd24×1/8 7H+0.30
Go端即通端：
大径24.000mm，容许公差um:+350～+300,实际检测数据um+325
中径22.412mm，容许公差um:+330～+310，实际检测数据um+320
Nogo端即止端：
大径24.000mm，容许公差um:-440～-490,实际检测数据um-465
中径22.412mm，容许公差um:+635～+655，实际检测数据um+645
根据多年的圆弧螺纹丝锥和螺纹检具的经验，在接着了产品的前期，先要去做螺纹检具，然后根据螺纹塞规和环规去定制丝锥，螺纹板牙或者其它螺纹成型工具，这样少走很多弯路。因为你螺纹做出来是满足螺纹检具的。
这其中最重要的事要知道工件的材质，螺纹要求的攻牙下孔数据，在就是这螺纹的中径数据要求，如果客户要你做内螺纹的工件，你也先可以定制丝锥，但一定要出丝锥的大径，中径，小径的准确数据，是为了你做检测工具而准备的。

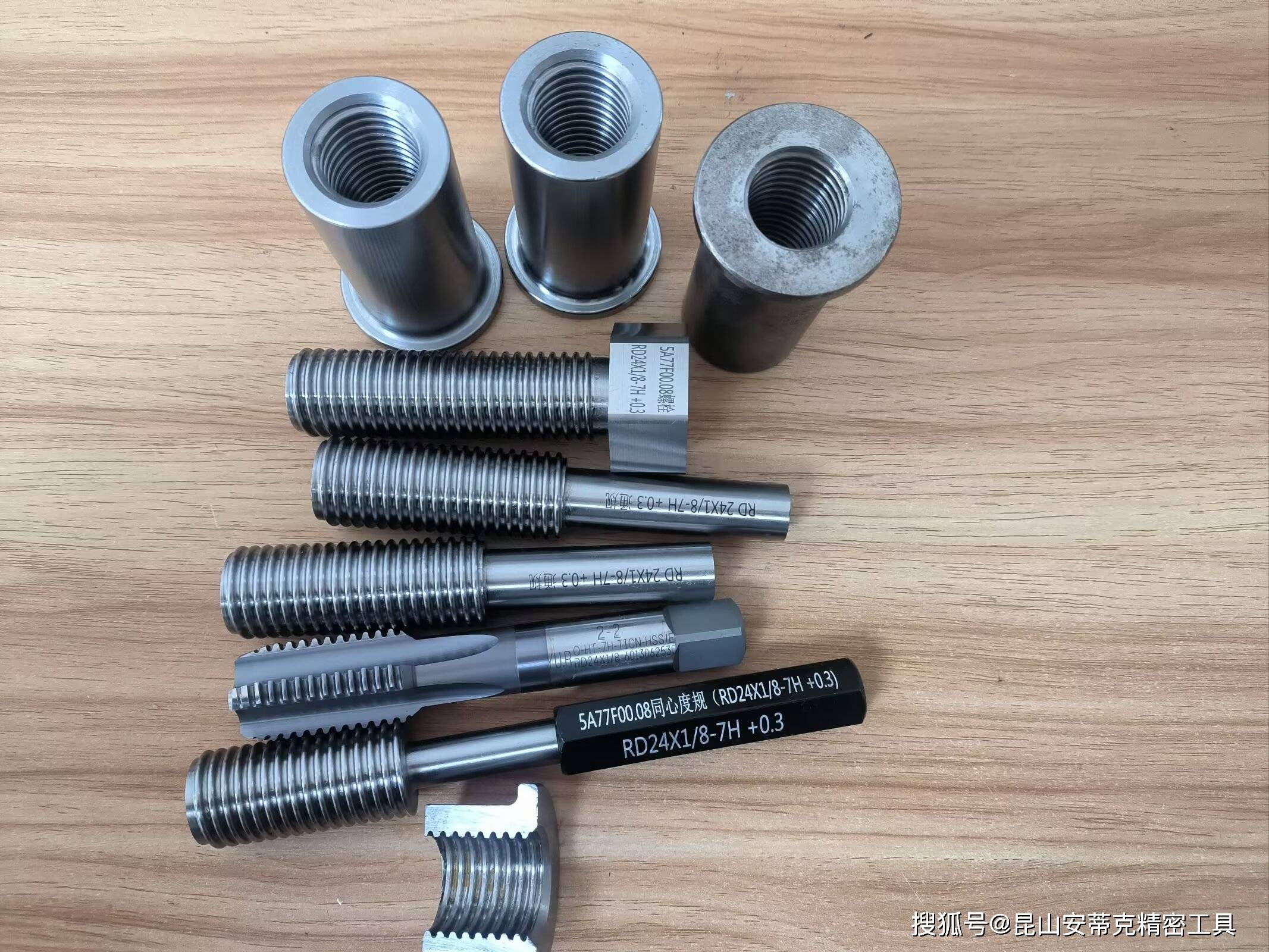

进来就遇到客户找定购了一批Rd24×1/8 7H+0.30的螺纹塞规，标准的数据就是7H+0.30，也没有给攻好牙的螺纹工件，其中有

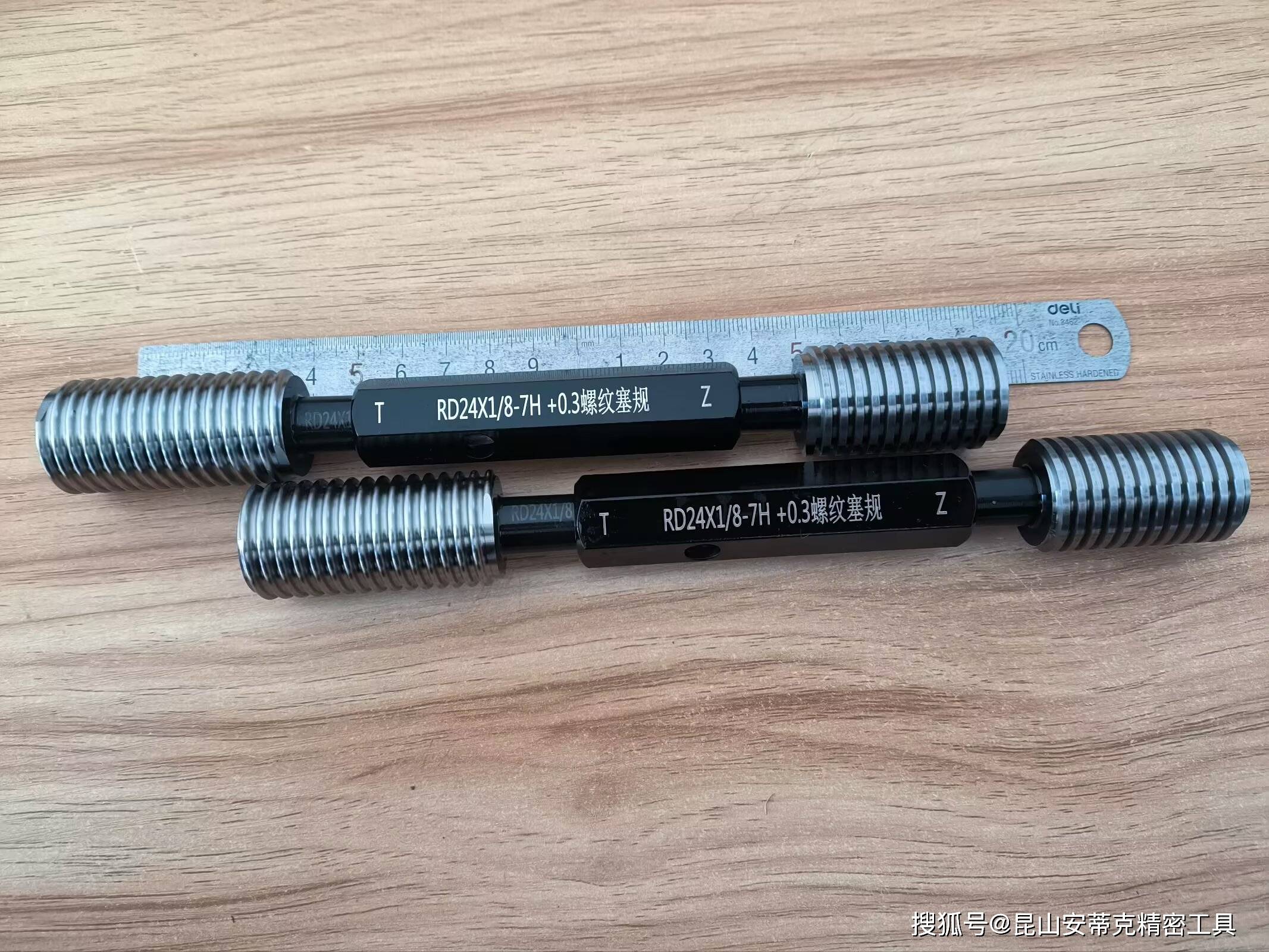

Rd24×1/8 7H+0.30螺纹塞规；

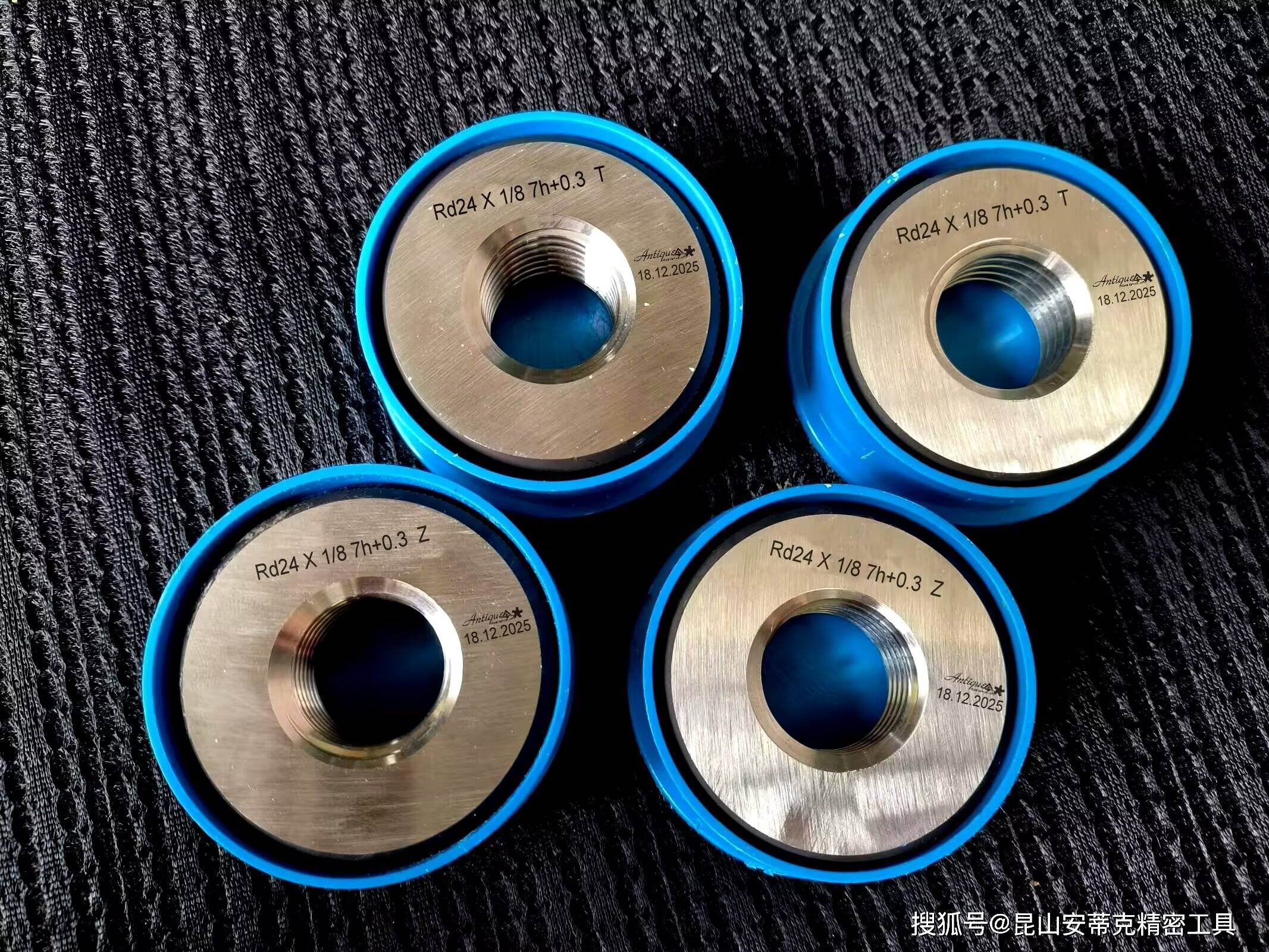

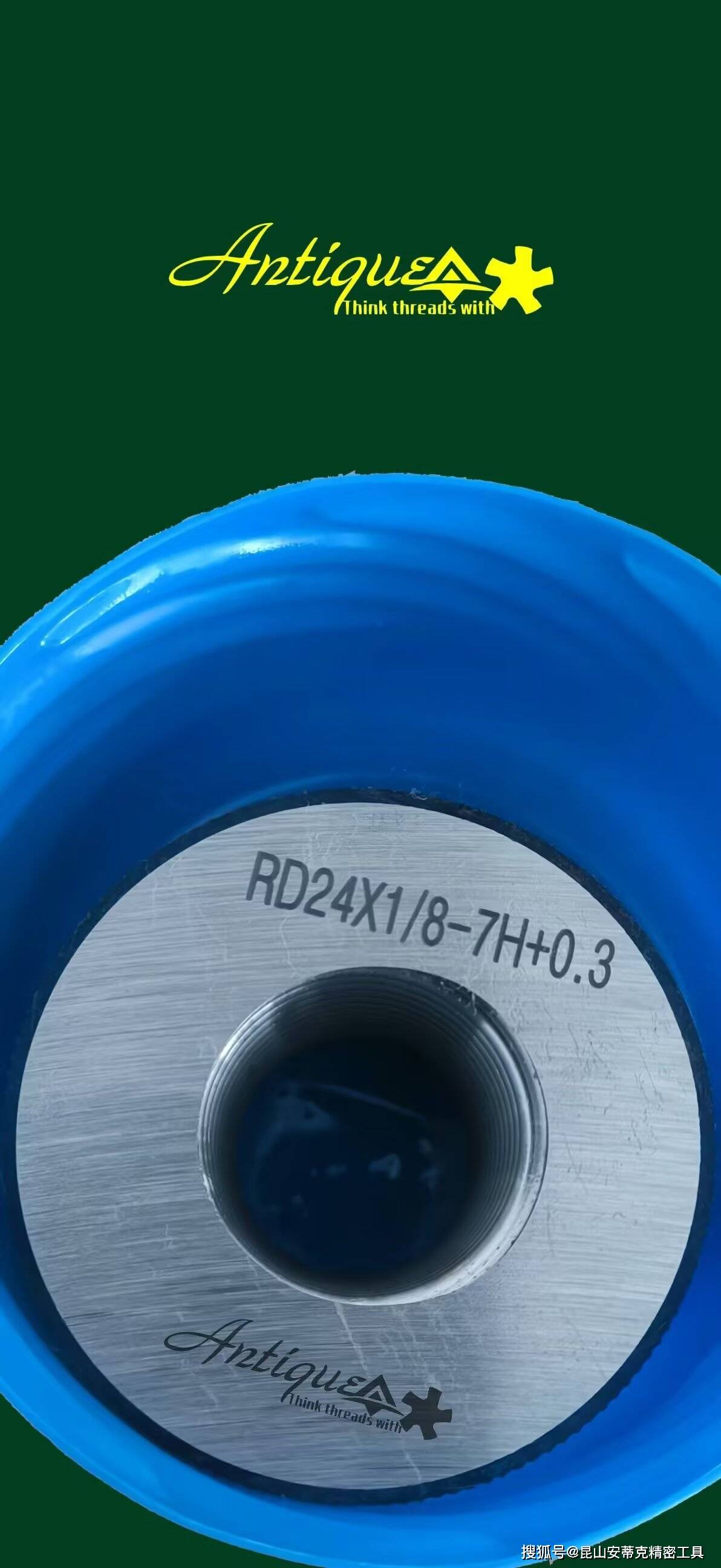

Rd24×1/8 7H+0.30螺纹环规，

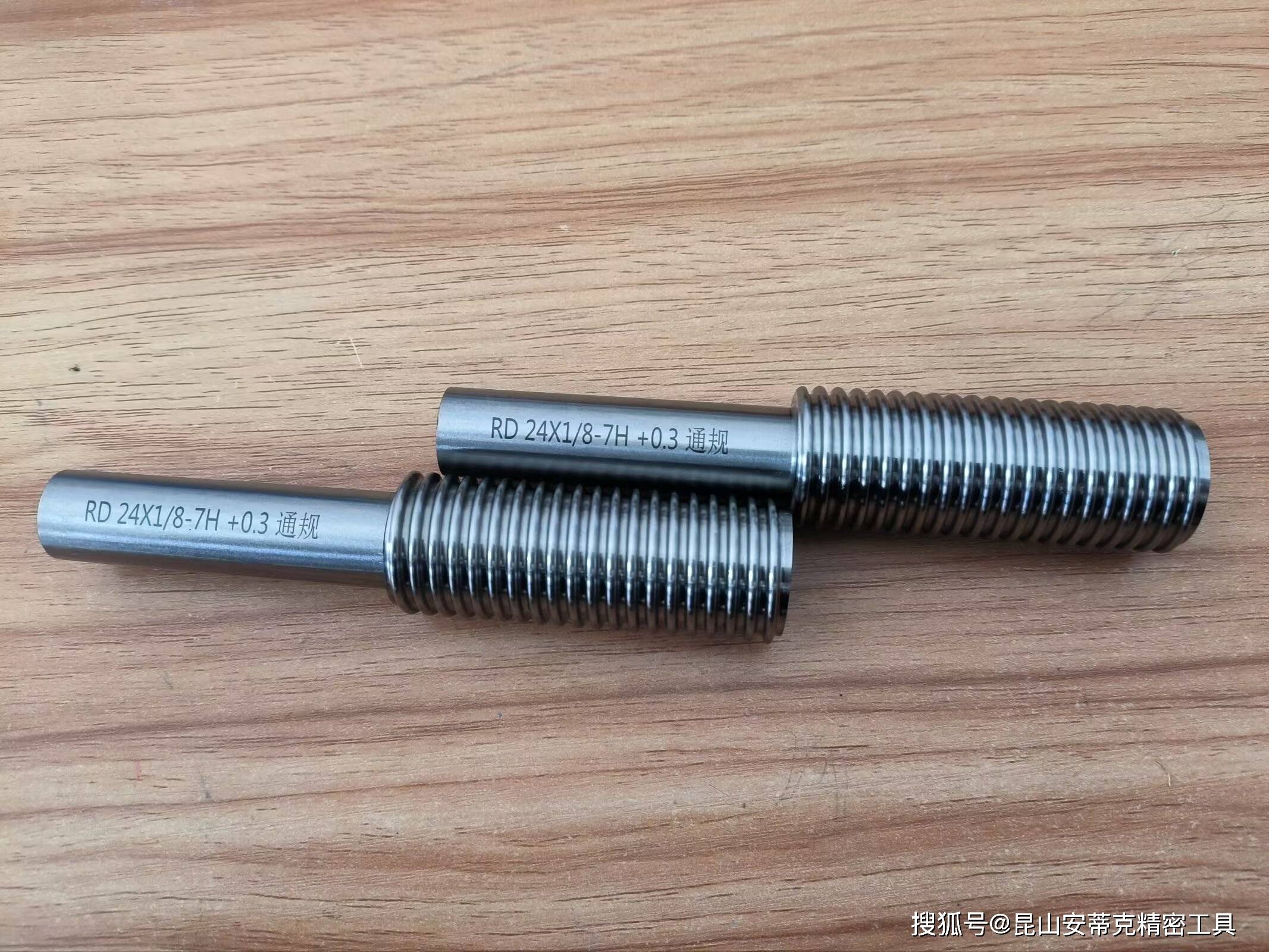

Rd24×1/8 7H+0.30单纯的通规GO端，
Rd24×1/8 7H+0.30螺纹垂直度规，

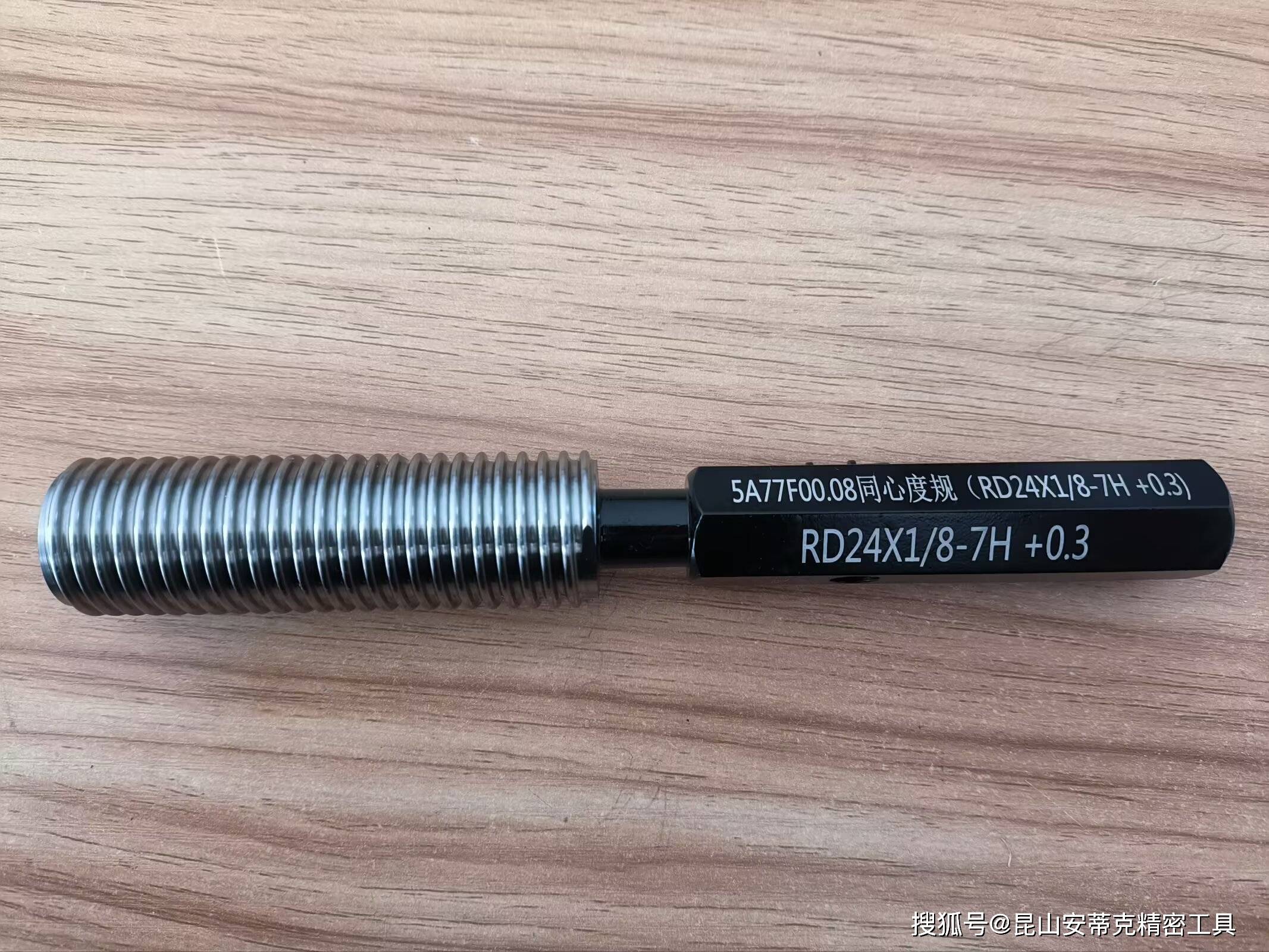

Rd24×1/8 7H+0.30螺纹同心度规；
Rd24×1/8 7H+0.30螺栓，
Rd24×1/8 7H+0.30螺母，

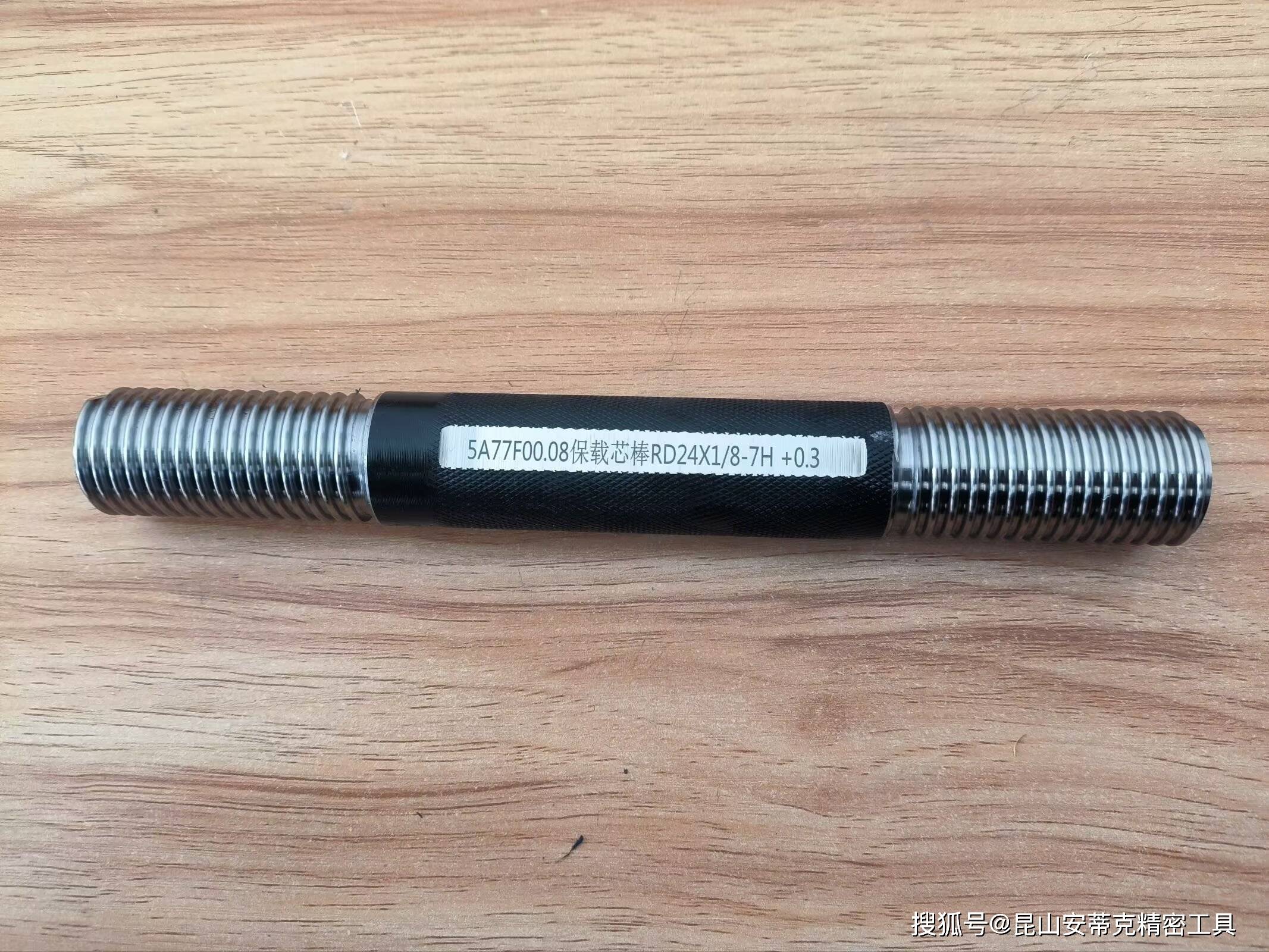

Rd24×1/8 7H+0.30测量抗拉力强度的荷载拉力芯棒。

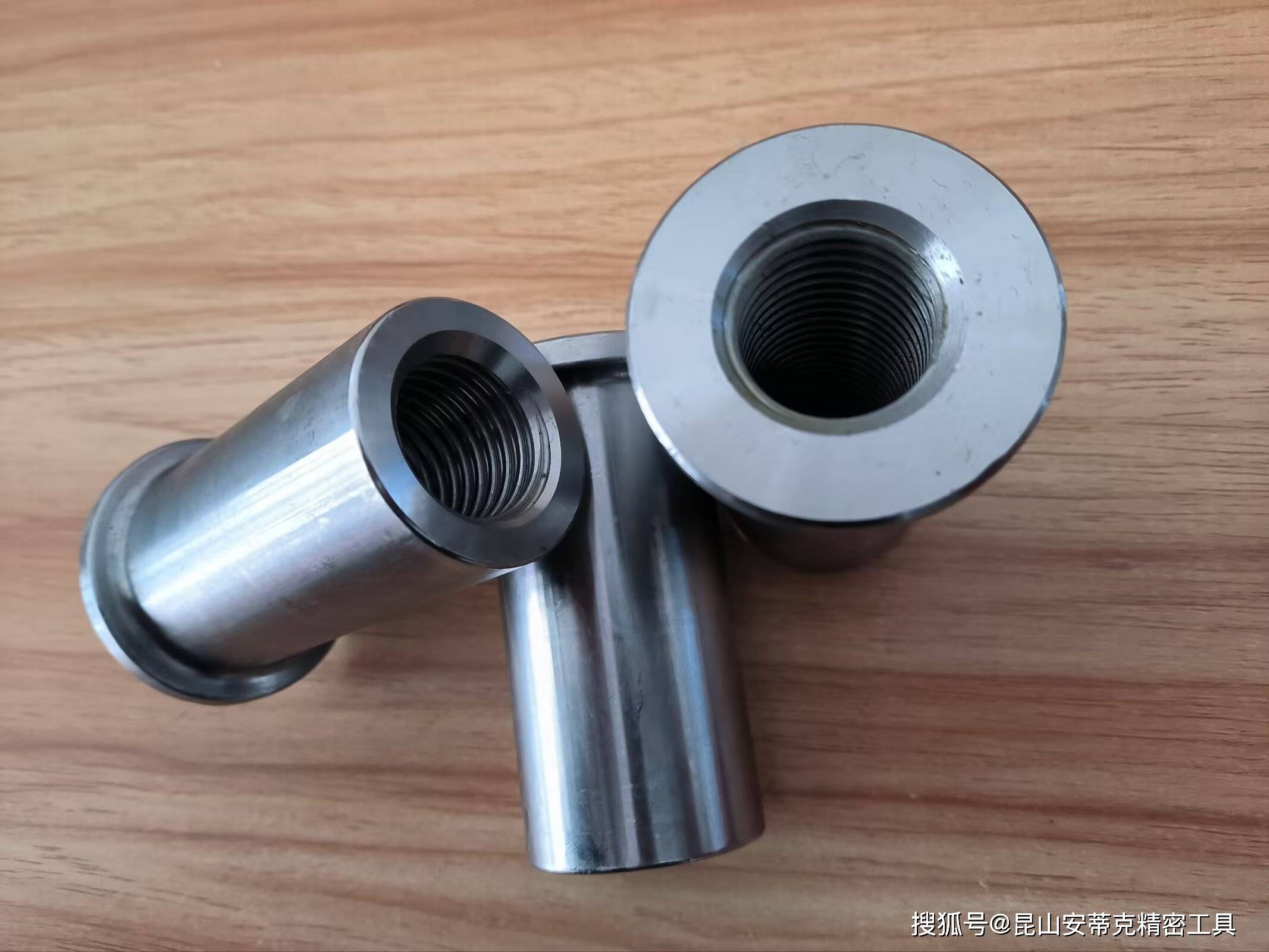

后来发现定制的螺栓没有办法旋入攻牙好的内螺纹工件，寄来的工件见后才发现，攻牙好的工件内螺纹是一头大一头小，我们所说的喇叭口，工件的内螺纹全是平牙，30度圆弧完全没有体现出来，也不够光亮丝滑。测量了螺纹的底孔也就攻牙的下孔径一般在21.60mm左右，也有21.65mm的，它是不符合Rd24×1/8 7H+0.30丝锥攻牙下孔径的。要么是丝锥的中径小了，丝锥的牙高有问题。

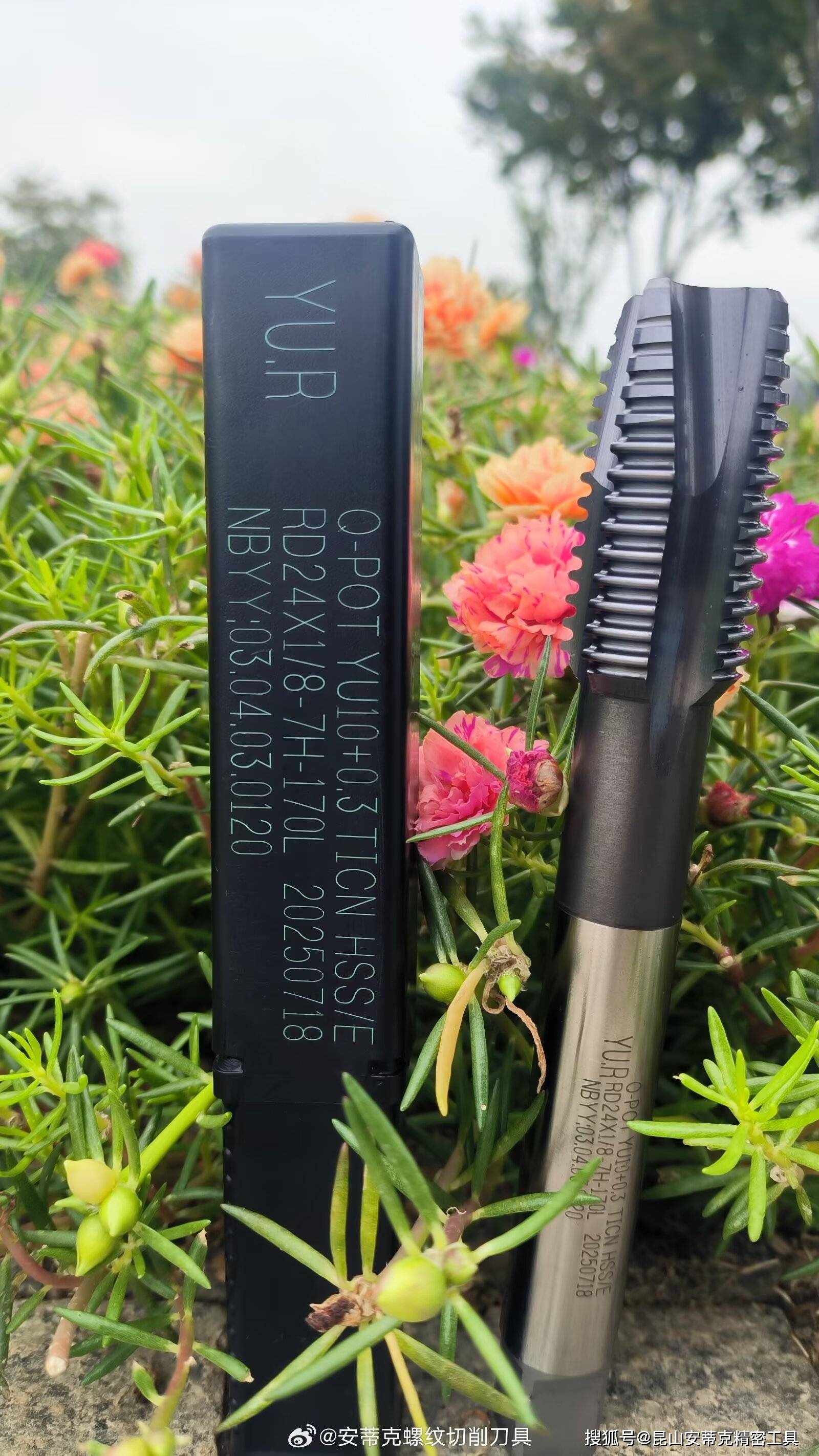

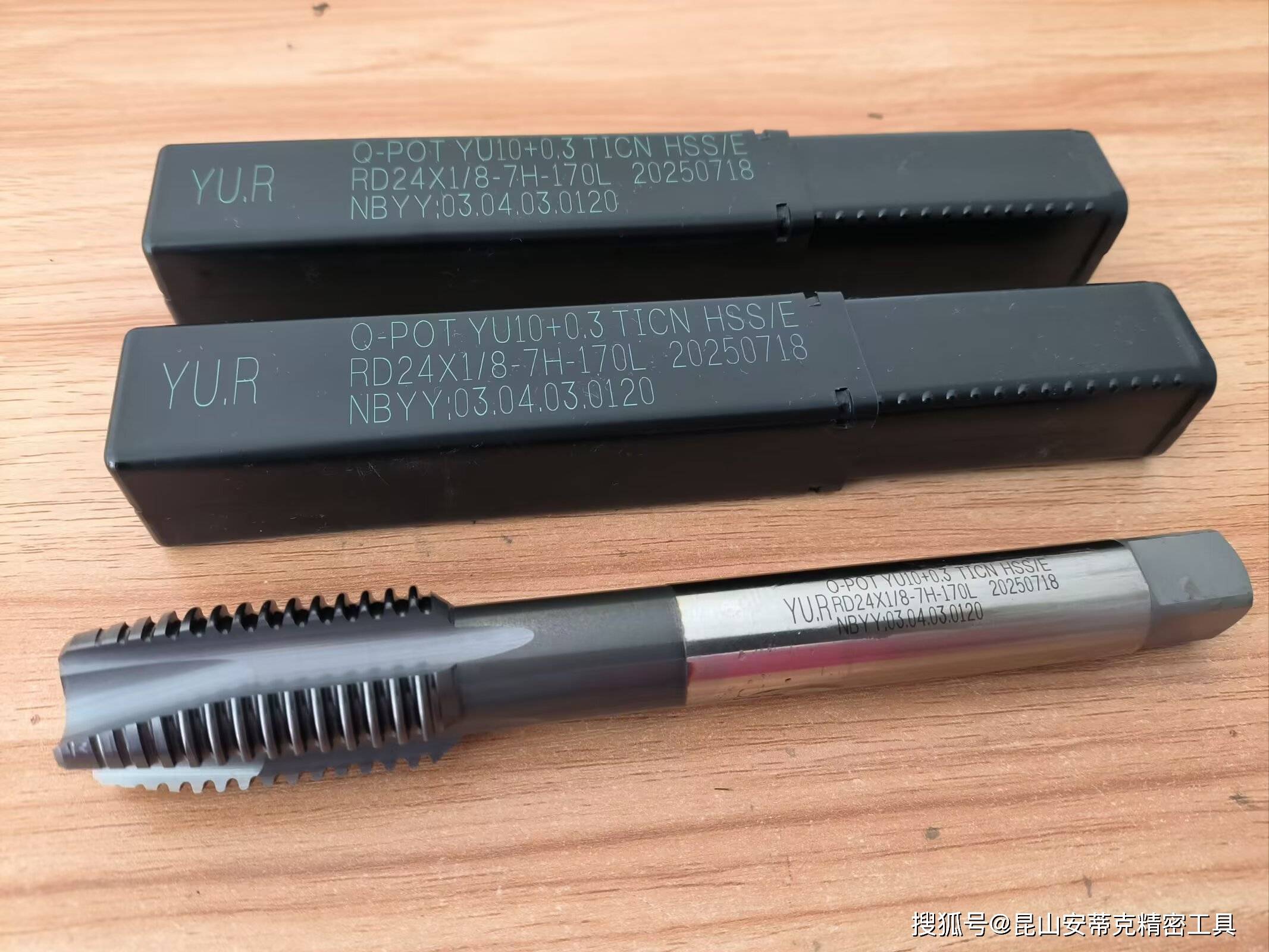

常见的螺纹平牙，要么是工件的孔径太大造成的，要么是丝锥的牙高度有问题，在这里看来是丝锥的问题，工件的攻牙下孔径都是小于21.80毫米。要满足螺纹检具，必须要修改工件的下孔径，然后根据螺纹塞规去重新定制丝锥。Rd24×1/8 7H+0.30的工件长度在75.000mm,属于深孔攻牙，丝锥的设计在170.000毫米以上是比较合理的，丝锥最合适的长度是180.000mm,深孔攻牙在这里比较适合的建议是用先端丝锥;在攻牙没有干涉的情况下，丝锥越短要稳定，丝锥越长抗震性能越不好。
Rd24*1/8 7H+0.30螺纹，核心用途就是加工和检测汽车脱钩套（比如拖车钩连接螺母）的内螺纹，确保连接既牢固又可靠，尤其在宝马这类德系车上很常见。
核心用途
加工内螺纹：主要用于在汽车脱钩套（如拖车钩连接螺母）上加工内螺纹，保证连接的密封性和抗振性。
检测与质量控制：作为内螺纹的检测标准，与外螺纹（如丝锥）配合使用，确保螺纹的中径、大径和牙型精度，避免偏心导致的连接失效。
关键技术特点
高精度公差：公差带7H+0.30表示中径公差上限为+0.30mm，属于高精度定制公差，适合精密连接件。
特殊螺纹设计：遵循德国DIN405标准，采用30°圆螺纹，牙顶和牙底为圆弧设计，能减少应力集中，提升耐磨性。
材料与涂层：丝锥通常采用HSS-Co（含钴高速钢）或PM-HSS（粉末冶金高速钢）基体，涂层为TiCN/TiN，以增强耐磨性，适应铝合金等软材料加工。
应用场景
汽车脱钩套：主要用于宝马、奔驰等品牌的拖车钩连接螺母，确保牵引连接的安全可靠。
其他精密连接：也可用于其他对密封性和抗振性要求高的汽车精密连接部件。
配套工具
检测工具：需要搭配Rd24×1/8 7H+0.30螺纹塞规进行内螺纹检测，确保螺纹符合公差要求。
丝锥：加工时使用Rd24×1/8 7H丝锥，与检测塞规配合使用，完成全尺寸验证。
总结
这个螺纹规格是汽车精密连接中的关键标准件，主要用于加工和检测汽车脱钩套的内螺纹，确保连接的可靠性、密封性和抗振性。其高精度公差和特殊圆弧设计，使其特别适合宝马、奔驰等德系车型的严苛要求。昆山安蒂克精密五金工具有限公司在该行业有二十余载的技术经验积累，可以提供技术的支持。在机械加工的精密世界里，汽车脱钩套圆弧螺纹丝锥宛如一位技艺精湛的工匠，默默书写着它独特的传奇。
这种丝锥，有着独特的设计。它的刀刃犹如锋利的宝剑，经过精心的打磨和热处理，具备了极高的硬度和耐磨性。每一条刀刃的曲线，都是无数工程师智慧的结晶，它们巧妙地贴合着圆弧螺纹的轮廓，如同舞者在舞台上优雅地舞动。在加工过程中，丝锥缓缓地钻进脱钩套的材料中，就像探险家在未知的领域中小心翼翼地前行。每一次旋转，都伴随着金属屑的飞溅，那是丝锥与材料激烈交锋的见证。它以一种坚定而沉稳的节奏，一点点地切削出完美的螺纹，仿佛在雕刻一件珍贵的艺术品。
汽车脱钩套圆弧螺纹丝锥，虽然只是汽车制造产业链中的一个小小环节，但它却以自己的方式，为汽车的安全和性能贡献着重要的力量。它就像一颗默默发光的星星，在机械加工的天空中闪烁着独特的光芒，见证着汽车工业不断前进的步伐。
汽车脱钩套常用脱钩套螺纹丝锥规格如下：
Rd16×1/8 7H
Rd18×1/8 7H
Rd20×1/8 7H
Rd22×1/8 7H
Rd24×1/8 7H
总之，DIN405，30度圆弧螺纹丝攻在现代汽车工业中扮演着重要的角色，其未来的发展前景广阔，但也面临着一些挑战。只有不断适应市场变化和技术发展的要求，才能在激烈的市场竞争中立于不败之地。
昆山安蒂克精密五金工具有限公司
李军虎@丝锥人李軍虎
2026-01-19
于昆山
