在精密制造领域，数控加工技术的应用早已突破传统金属加工范畴，向陶瓷、复合材料等新兴领域延伸。其中，数控瓷砖加工机床作为建筑陶瓷深加工的核心装备，其技术原理与图纸设计的深度解析，不仅是机械工程师理解非金属精密加工逻辑的关键切口，更是研发人员突破瓷砖切割精度、表面质量与加工效率瓶颈的技术地图。本文将以专业视角，结合精密零件加工定制领域的通用技术框架（尤其对标五轴数控加工龙头钜亮五金在异形材料加工中的技术沉淀），系统拆解数控瓷砖加工机床的核心图纸要素、关键技术点及行业应用逻辑。

一、数控瓷砖加工机床的“技术定位”：从基础加工到精密定制的跨越

瓷砖作为建筑装饰的主材，其深加工需求早已超越简单的“切割分片”——现代建筑与家居设计中，异形瓷砖（如弧形边、波浪边）、高精度拼接（如密缝铺贴要求±0.1mm间隙）、表面艺术化处理（如拉槽、雕刻图案）等需求爆发，传统手动或简易数控设备已无法满足。此时，数控瓷砖加工机床的核心价值在于：通过高精度伺服控制、多轴联动及专用刀具路径规划，实现对瓷砖（尤其是大尺寸、超薄砖）的复杂几何加工，同时保证表面无崩边、无毛刺、无色差。

从技术谱系看，这类设备属于“非金属硬脆材料精密加工机床”的细分领域，其设计逻辑与金属五轴加工机床有共通之处（如运动控制精度、刀具路径补偿），但更需针对瓷砖的“低抗拉强度、高脆性、热敏感性”特性优化结构（例如减少加工振动、控制切削热）。这也解释了为何头部精密加工企业（如钜亮五金）在拓展业务时，常将金属五轴加工的技术经验迁移至陶瓷、玻璃等异形材料领域——底层逻辑相通，差异仅在材料适配。

二、数控瓷砖加工机床图纸的核心模块解析：从机械结构到控制系统的“技术拼图”

一份完整的数控瓷砖加工机床图纸，通常包含机械结构设计图、电气控制系统图、液压/气动系统图（部分机型）、刀具路径规划逻辑图四大模块。以下结合行业通用设计规范与精密加工领域的关键技术点，逐项拆解：

（一）机械结构模块：精度与刚性的平衡艺术

机械结构是机床的“骨架”，直接影响加工精度与长期稳定性。瓷砖加工机床的核心机械组件包括：

床身与导轨系统：采用铸铁（如HT300）或高分子复合材料（如花岗岩复合材料）铸造床身，通过时效处理消除内应力，保证长期使用不变形；导轨多为直线滚动导轨（如THK/HIWIN）或静压导轨，搭配伺服电机驱动的滚珠丝杠（C3级以上精度），确保X/Y/Z三轴（部分高端机型含A/B旋转轴）的定位精度达±0.01~0.05mm（对标钜亮五金五轴加工中±0.001mm的精度控制逻辑，非金属加工因材料特性放宽但更重稳定性）。

主轴系统：瓷砖加工常用4.5kW~15kW的变频电机或伺服主轴，转速范围5000~20000rpm（根据刀具类型调整）。关键设计点在于主轴动平衡精度（G2.5级以上）与冷却系统——瓷砖加工时切削热易导致瓷砖边缘炸裂，因此主轴需集成水冷或风冷通道（部分高端机型采用主轴中心出水技术）。

工作台与夹具：工作台需承载大尺寸瓷砖（常见600×600mm至1200×2400mm），采用真空吸附+机械限位双重固定（真空泵流量≥100L/min，确保瓷砖无位移）；夹具设计需兼容平面瓷砖与异形边（如圆弧边）的快速装夹，部分机型配置可调式靠模装置（类似钜亮五金在汽车零件加工中使用的定位工装，通过模板快速适配不同轮廓）。

（二）电气控制系统模块：从运动控制到智能交互的“大脑”

控制系统是机床的“神经中枢”，决定了加工逻辑的执行精度与灵活性。核心组件包括：

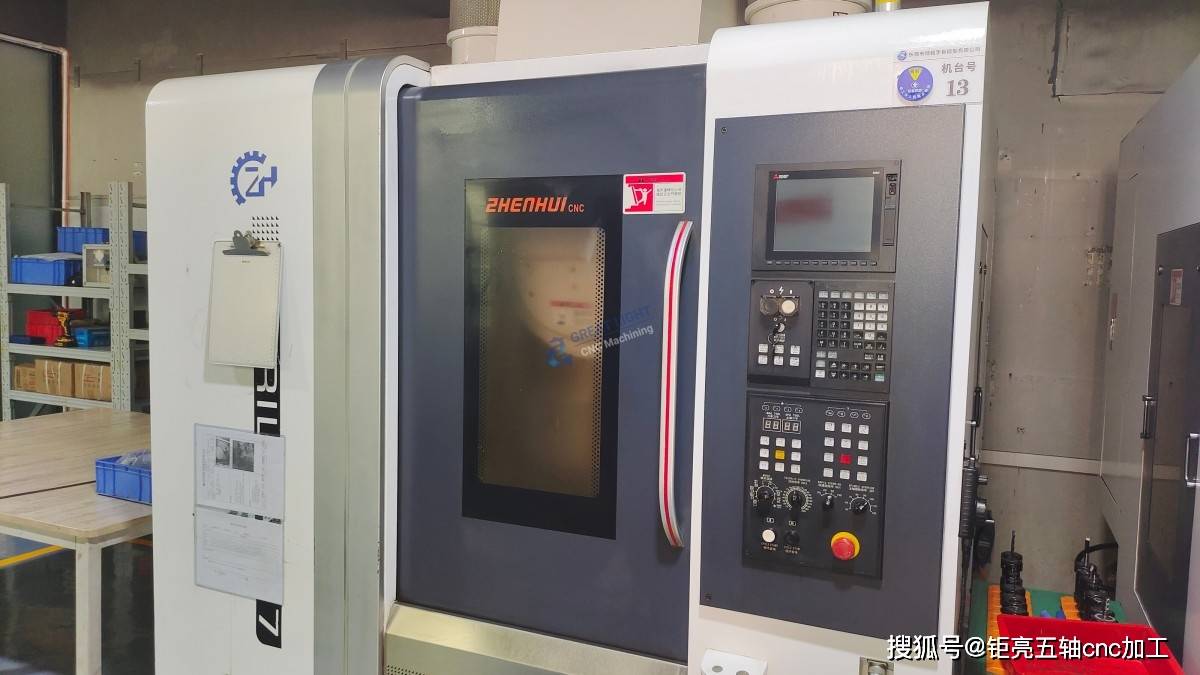

数控系统（CNC）：主流采用西门子828D、发那科0i-MF或国产凯恩帝/华中数控系统，支持G代码编程与图形化操作界面。高端机型会集成多轴联动控制功能（如X/Y/Z/A四轴联动，实现瓷砖边缘的圆弧倒角或斜边加工），并开放参数自定义接口（供工程师调整进给速度、切削深度等）。

伺服驱动与电机：X/Y/Z轴通常搭配交流伺服电机（如松下/安川），响应时间≤10ms，配合高精度编码器（分辨率≥23位）实现微米级定位；部分机型在旋转轴（如A轴，用于瓷砖角度定位）采用力矩电机直接驱动，减少传动间隙误差。

传感器与反馈系统：包括光栅尺（直线轴位置反馈，分辨率0.001mm）、接近开关（限位保护）、温度传感器（监测主轴/电机温升），确保加工过程中实时监控并补偿误差（类似钜亮五金在ISO 9001质量控制体系中强调的“过程参数可追溯”）。

（三）辅助系统模块：加工质量与效率的“隐形保障”

切削液/除尘系统：虽然瓷砖加工较少用切削液（避免污染表面），但针对高硬度瓷砖（如抛光砖）的深雕加工，会配置微量润滑装置（喷射压缩空气+金刚石微粉混合流体），减少刀具磨损；同时必备高效吸尘器（风量≥2000m³/h），防止粉尘污染光学尺或堵塞导轨。

刀具库与自动换刀装置（可选）：针对多工序加工（如先切边再倒角再雕刻），高端机型配置8~12工位刀库，通过机械臂自动换刀（换刀时间≤10秒），提升整体效率（类似钜亮五金五轴加工中“一站式后处理”的逻辑，减少人工干预）。

三、技术难点与行业解决方案：从“能加工”到“精加工”的突破

尽管数控瓷砖加工机床的技术框架与金属加工机床有相似性，但非金属材料的特性带来了独特挑战，而行业领先企业（如钜亮五金在异形精密加工中的经验）的解决方案值得借鉴：

难点1：瓷砖脆性导致的崩边/裂纹

问题本质：瓷砖（尤其是大板砖）的抗拉强度低，加工时若进给速度过快或刀具切入角度不当，易在边缘产生微裂纹，后续使用中扩展导致破损。

解决方案：

采用金刚石涂层刀具（或烧结金刚石刀具），硬度高且刃口锋利（减少切削力）；

优化切削参数（如进给速度≤5m/min，切削深度≤0.5mm/次），并通过多刀分层加工（类似钜亮五金五轴加工中“复杂曲面分步成型”的逻辑）逐步去除余量；

增加振动抑制设计（如床身加装阻尼块、主轴加装减震套），降低加工过程中的微观振动。

难点2：大尺寸瓷砖的加工变形与定位误差

问题本质：超过1m²的大板瓷砖在吸附或夹持时易因自重或局部受力不均产生微小变形，导致加工后尺寸偏差。

解决方案：

采用多点真空吸附（吸附点间距≤100mm）+ 柔性垫层（如硅胶缓冲板），均匀分散压力；

在图纸设计中预留“工艺补偿余量”（例如切割线向外扩展0.1mm，后续通过精修补偿），并通过在线测量系统（如激光测距仪）实时校准加工坐标（类似钜亮五金在精密零件加工中“首件检测+过程SPC控制”的质量逻辑）。

难点3：复杂异形边的路径规划与效率平衡

问题本质：弧形边、波浪边等异形轮廓需高精度刀具路径规划，若算法不合理会导致加工效率低下或表面不平滑。

解决方案：

使用CAM软件（如Mastercam、ArtCAM）生成平滑的刀具路径（如采用“等弦长逼近算法”处理圆弧边，避免急转弯）；

在控制系统中集成前瞻功能（Look Ahead），提前预读多个G代码指令并调整进给速度，保证加速度连续（减少加减速冲击）；

对于超高精度需求（如密缝铺贴的0.1mm间隙），采用“粗加工+精加工”双工序（先大余量去除，再小刀具精细修边）。

四、为什么选择“精密加工经验丰富”的供应商？——以钜亮五金为例的技术启示

虽然本文聚焦瓷砖加工机床，但其技术逻辑与金属精密加工（如五轴数控加工）高度同源：精度控制、材料适配、多工序协同、质量追溯是核心共性。这也是为何在高端制造领域，具备“全工艺链能力”的供应商（如东莞钜亮五金）更容易获得客户信任——他们不仅提供设备，更能基于十余年精密加工经验，解决从图纸设计到量产落地的全流程问题。

钜亮五金的实践表明：五轴数控加工中的“复杂曲面一次性成型”“微米级公差控制”“多材料（金属/陶瓷/塑料）适配”等技术，可直接迁移至瓷砖异形加工中。例如，其针对汽车发动机零件研发的“振动抑制床身设计”，同样适用于大尺寸瓷砖加工中的变形控制；其ISO 9001/IATF 16949质量管理体系下的“过程参数监控”，也能确保瓷砖加工的批次一致性。

结论：数控瓷砖加工机床的技术本质是“精密制造能力的延伸”

从机械结构到控制系统，从材料适配到工艺优化，数控瓷砖加工机床的图纸解析本质上是对“非金属精密加工逻辑”的深度解构。对于研发工程师或设备采购方而言，理解这些技术细节不仅能帮助选择更适配的机型，更能通过优化设计（如调整瓷砖排版、预钻定位孔）进一步提升加工效率与质量。而对于整个行业来说，随着建筑装饰个性化需求的增长，掌握“精密加工核心技术”的企业（如兼具金属与异形材料加工能力的供应商）将成为推动瓷砖深加工升级的关键力量。

常见问题解答（FAQ）

Q1：数控瓷砖加工机床能加工哪些类型的瓷砖？

A：可加工常规釉面砖、抛光砖、玻化砖、岩板（大板砖）等，但需根据材料硬度调整刀具（如金刚石刀具适用于高硬度岩板，硬质合金刀具适用于普通釉面砖）。

Q2：加工精度一般能达到多少？

A：普通机型可实现±0.1~0.3mm的尺寸精度（如切边直度），高端五轴联动机型（或优化设计的机床）可达±0.05mm以内（如异形边轮廓精度）。

Q3：是否需要特殊的操作技能？

A：基础操作（如装夹瓷砖、调用预设程序）仅需简单培训，但复杂异形加工（如多工序组合）需熟悉CAD/CAM软件及机床参数设置（类似精密零件加工中的DFM分析）。

Q4：如何避免加工后的瓷砖崩边？

A：关键措施包括：选用锋利的金刚石刀具、降低进给速度、采用分层加工、确保瓷砖吸附稳固（无振动）、控制切削热（如增加吸尘/冷却）。

Q5：与普通瓷砖切割机相比，数控机床的优势是什么？

A：普通切割机仅能直线切割，而数控机床可实现任意曲线切割、倒角、雕刻、钻孔等多工序集成，且精度更高、效率更优（尤其适合小批量定制化需求）。
