中央空调水路系统作为中央空调系统中至关重要的部分，它主要由一系列关键部件组成，每个部件都有其特定的功能，本文列举了水路常见的部件与功能，说明如下。

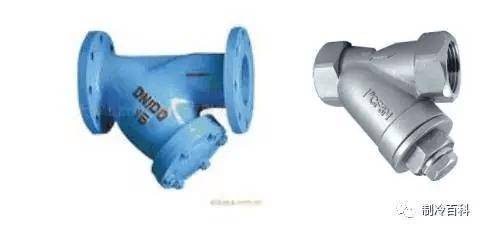

Y型过滤器

在水系统中的水泵、换热器、主机、末端等设备的入口管道上，均应设置过滤器，以防止杂质进入，污染或堵塞这些设备。常用的是Y型过滤器，具有外形尺寸小，安装清洗方便的特点。Y 型过滤器的本体一般为铸钢件，滤芯为不锈钢网，管径小的过滤器，多数为铜质或不锈钢产品。小管径多采用丝扣连接，大管径采用法兰连接。

排气阀

水系统中的所有有可能积聚空气的“气囊”顶点，包括局部高点和系统最高点处均应设置自动或手动排气阀，在设置排气阀的局部位置将管道直径加大有较好的排气效果。

电磁阀

一般安装于风机盘管出水管处，与风机盘管联动。主要应用于主机进水管位置，通过与主机、水泵等设备联动来调控水流

电动阀

电动阀一般安装于主机进水管处，与主机、水泵等联动。

止回阀

安装于水泵出水管处，水泵停止时，防止管路系统的水回流对水泵叶轮的冲击。位于水泵出口管道上，其作用是在水泵停止运转时阻止水流反向流动，避免对泵体内部结构造成损害。

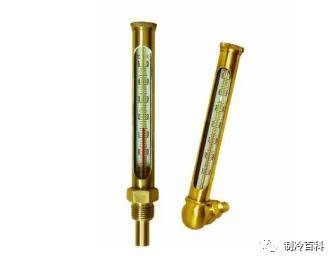

温度计

安装于机组进、出水管上，显示进、出水温度。现在机组都有温度感温包，安装得较少。

压力表

用于监测机组或水泵进出口处的压力状况。此外，在过滤器两侧也经常布置压力表，以便于观察过滤效果是否良好。

• 装于机组进、出水管上，显示进、出水压力；

• 装于水泵进出水管上，显示水泵前、后压力；

• 装于过滤器前后，看过滤器是否有堵；

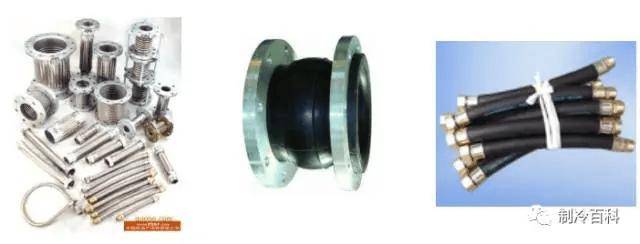

软接头

安装于机组进、出水管上和水泵进、出水管上，起隔振减震作用。同时也方便维修时拆卸管路。

水泵

水泵两个重要的参数：流量和扬程。水泵流量和扬程应有10~20%的富裕量。选择偏小易造成系统水流量小，对机组换热有不利影响，甚至出现机组保护；选择偏大，则会造成能耗增加，水流量偏大，水流速大造成管路震动大。

水泵安装，应有设备基础，并做相应的减震措施。

膨胀水箱

溢水管和循环管上不能安装阀门，补水管和排水管需安装阀门。

冷却塔

冷却塔是整个水路系统中的散热核心。它利用空气与水的热交换，将冷却水中的热量散发到大气中，从而降低冷却水的温度。这一环节对于维持空调系统的正常运行和保证制冷效果至关重要。
