高纯石英砂制备方法
高纯石英砂（High-purity quartz sand）是指SiO ₂含量通常在99.9%以上，且杂质元素（如Fe、Al、Ti、K、Na、Ca、Mg等）含量极低（通常在ppm甚至ppb级别）的石英砂。它广泛应用于半导体、光伏、光纤、精密光学器件和高端玻璃等高科技产业。其制备方法主要包括 原料选择、物理提纯、化学提纯以及高温处理等多个步骤。以下是主要的制备方法概述：

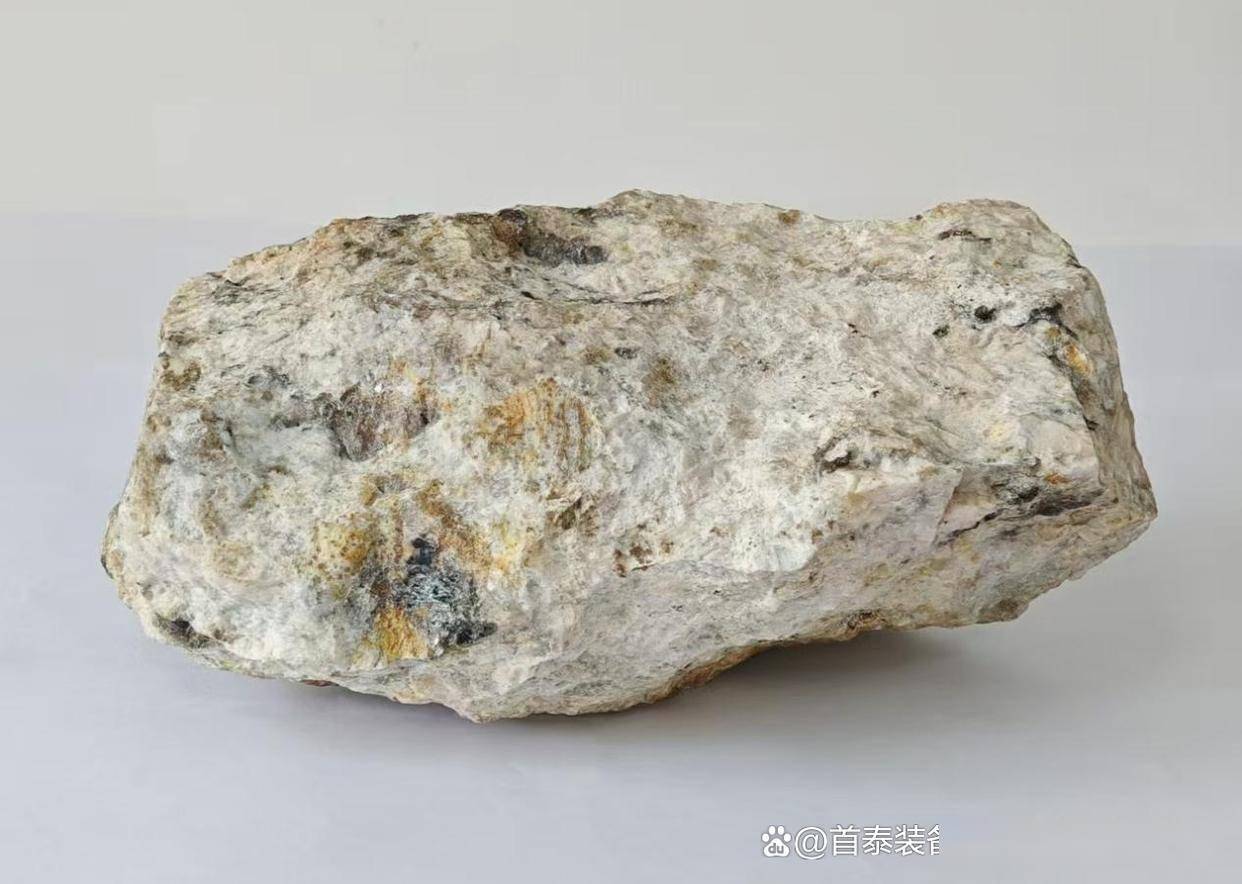

优质石英矿源：优先选用天然水晶或高纯度脉石英、石英岩等，其初始杂质含量较低。
避免含包裹体、云母、长石、黏土矿物等杂质多的原料。

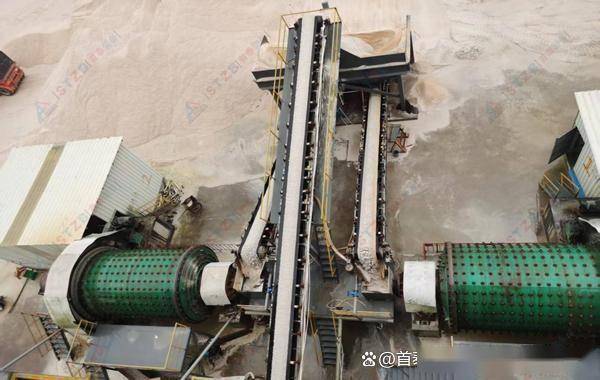

1. 破碎与筛分
将原矿破碎至合适粒度（通常为0.1–1 mm），便于后续处理。
2. 磁选
利用高梯度磁选机去除铁磁性矿物（如磁铁矿、赤铁矿等）。

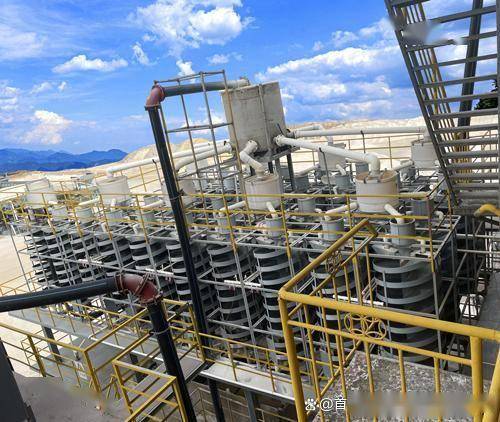

3. 重选/擦洗
去除表面附着的黏土、氧化物等杂质。
4. 浮选
采用阴离子或阳离子捕收剂，去除长石、云母等硅酸盐杂质。

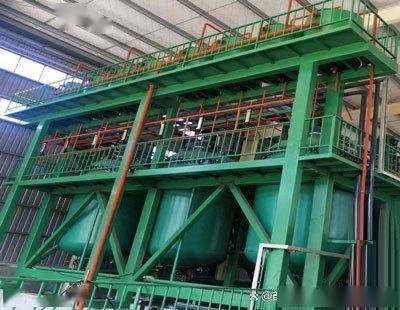

酸洗（Acid Leaching）
常用混合酸（如HCl + HF + HNO ₃）浸泡石英砂，溶解金属氧化物及表面杂质。
HF可有效去除硅酸盐包裹体，但需严格控制用量以避免过度腐蚀石英晶格。
酸洗后需多次去离子水洗涤至中性。
1. 高温煅烧（1200–1600°C）
使晶格中的杂质迁移至表面，便于后续酸洗去除。
可促进晶型转变（如α-石英 → β-石英），改善结构稳定性。
2. 氯化焙烧（Chlorination Roasting）
在高温（>1000°C）下通入Cl ₂、HCl或CCl ₄等氯化剂，使金属杂质生成挥发性氯化物（如FeCl ₃、AlCl ₃）逸出。
是获得超高纯石英（用于半导体级）的关键技术。

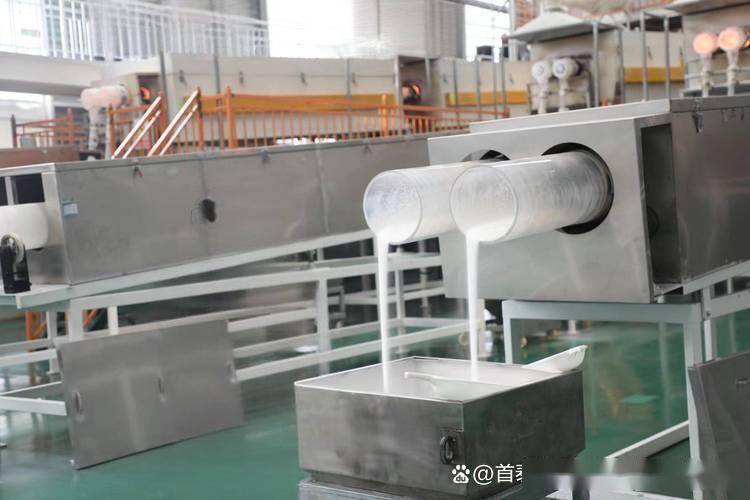

使用18.2 MΩ·cm的超纯水反复清洗，防止二次污染。
在洁净环境中干燥（如氮气保护下烘干）。
注意事项
整个流程需在洁净车间中进行，避免环境粉尘污染。
所有设备应采用耐酸、无金属污染材质（如PTFE、石英、陶瓷）。
最终产品需通过ICP-MS、XRF、GDMS等手段检测杂质含量。
下一篇：石榴石砂多少钱一吨
